Klon AN PSE (jak stworzyć lampowca w tajemnicy przed żoną)


Recommended Posts

Zanim na dobre rozpiszecie się o szczegółach opowiedzcie trochę co to za projekt: czego można się po nim spodziewać, czemu akurat ten, co to znaczy że "PSE" i że "AN", jaką by miał mieć moc i co tam jeszcze... dla zielonych jak ja ?

Edited by PANTAREI
omyłka
  • Like 1
Link to post
Share on other sites
19 minut temu, Mufcore napisał:

No to żeby zacząć wkleję zdjęcie PCB.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I pierwsze pytanie z mojej strony, czy i jak zapiać trafo EI z odczepami 3.15-0-3.15 do tego projektu. Akurat mi zalega i by się idealnie nadało.


Wysłane z iPhone za pomocą Tapatalk

Rozumiem, że masz tylko trafo z wyjściami żarzenia? A trafo do zasilania lamp 250V? Zazwyczaj robi się to na jednym trafie.

To trafo pewnie możesz wykorzystać (podłącz 3.15 i drugie 3.15 do wejść na płytce "0" i "6,3V". środkowy odczep - tutaj nie jestem pewien, ale zostawiłbym bez podłączania.

Link to post
Share on other sites
Rozumiem, że masz tylko trafo z wyjściami żarzenia? A trafo do zasilania lamp 250V? Zazwyczaj robi się to na jednym trafie.
To trafo pewnie możesz wykorzystać (podłącz 3.15 i drugie 3.15 do wejść na płytce "0" i "6,3V". środkowy odczep - tutaj nie jestem pewien, ale zostawiłbym bez podłączania.

Trafo mam z odczepami na 250V i 3.15-0-3.15 wiec jest jedno.

Przy podłączeniu 3.15-3.15 gdzieś odczep 0 musi pójść.



Wysłane z iPhone za pomocą Tapatalk
  • Like 1
Link to post
Share on other sites
22 minuty temu, Mufcore napisał:

Przy podłączeniu 3.15-3.15 gdzieś odczep 0 musi pójść.

Bez schematu nie ma co wróżyć. Na masę prawdopodobnie ten odczep pójdzie ale nie wiadomo czy nie ma na płytce rezystorów symetryzujących żarzenie (ok. 100R). Poza tym możesz śmiało podłączyć bez odczepu środkowego. Jeden odczep 3,15 na 6,3V, drugi odczep 3,15 na "0".

  • Like 1
Link to post
Share on other sites

Ale bym z tym walczyl gdyby pojawil sie przydzwiek

Bez schematu nie ma co wróżyć. Na masę prawdopodobnie ten odczep pójdzie ale nie wiadomo czy nie ma na płytce rezystorów symetryzujących żarzenie (ok. 100R). Poza tym możesz śmiało podłączyć bez odczepu środkowego. Jeden odczep 3,15 na 6,3V, drugi odczep 3,15 na "0".

Patrzac na sciezki to 6,3 zarzenia wchodzi jednym komcem i wychodzi drugim na plytce zasilania bez zadnej obrobki po drodze
  • Like 1
Link to post
Share on other sites



3 minuty temu, MariuszZ. napisał:

"Pachnie" mi to lekkim brumem i szczerze chciałbym się mylić w tym względzie ?

... możesz mieć rację. Proste ścieżki od żarzenia mogą powodować przydźwięk. Może zamiast ścieżek na płytce użyć skręconych przewodów- zgodnie z pradawną sztuką lampowego montażysty? Odległości między lampami są spore.

W zasadzie to można wszystko polutować na gniazdach lamp. Estetyka trochę ucierpi. Wszystkie swoje wytwory wykonałem bez użycia płytek, łącznie ze stopniem korekcji RIAA. Nigdy nic nie buczało.

  • Like 1
Link to post
Share on other sites

... możesz mieć rację. Proste ścieżki od żarzenia mogą powodować przydźwięk. Może zamiast ścieżek na płytce użyć skręconych przewodów- zgodnie z pradawną sztuką lampowego montażysty? Odległości między lampami są spore.
W zasadzie to można wszystko polutować na gniazdach lamp. Estetyka trochę ucierpi. Wszystkie swoje wytwory wykonałem bez użycia płytek, łącznie ze stopniem korekcji RIAA. Nigdy nic nie buczało.

Moim zdaniem jesli dobrze czytam te sciezki, mozna smialo pominac plytke zasilania i puscic skrecone przewody z trafa do duzej plytki. Ew dorobic symetryzaxje gdyby byla potrzebna nawet na duzej plytce
Link to post
Share on other sites
"Pachnie" mi to lekkim brumem i szczerze chciałbym się mylić w tym względzie

Może nie koniecznie, popatrz ze w ANK tez masz żarzenie bezpośrednie i nic nie brumi.

U mnie nic nie walczyłem z brumem i czego bym nie podłączał nie mam problemu.

Ale fakt obudowa drewniana i z uwagi na efekt przy takich pozostaje.


Wysłane z iPhone za pomocą Tapatalk
Link to post
Share on other sites
6 minut temu, MariuszZ. napisał:

Tam są rezystory 100R symetryzujące napięcie żarzenia.


te 2 rezystory dolutujesz gdziekolwiek - na płytce, albo przy trafie. Uważam, że martwić się będzie, kiedy będzie problem.

Przy czym - wydaje mi się, że jeżeli jest centralny odczep i da się go do masy, to nic nie będzie brumić - ten odczep powinien symetryzować.

Link to post
Share on other sites
  • Moderatorzy
7 minut temu, MariuszZ. napisał:

Tam są rezystory 100R symetryzujące napięcie żarzenia.


Zatem chcąc użyć trafa 3,15-0-3,15 nie należy wstawiać tych rezystorów, a "zero" trafa podłączyć do masy.

Kontakt na maila w moim profilu.



Link to post
Share on other sites

No to można się brać za skladanie i zobaczymy co i jak z tego wyjdzie, na razie poskładam PCB od zasilania i się zobaczy.

Mnie zastanawia jeszcze jedna kwestia a mianowicie wyprowadzenie HCT na PCB i połączenie go z 6,3 na wyjściu, popatrzcie na poprowadzenie ścieżek 6,3 żarzenia

Link to post
Share on other sites
No to można się brać za skladanie i zobaczymy co i jak z tego wyjdzie, na razie poskładam PCB od zasilania i się zobaczy.
Mnie zastanawia jeszcze jedna kwestia a mianowicie wyprowadzenie HCT na PCB i połączenie go z 6,3 na wyjściu, popatrzcie na poprowadzenie ścieżek 6,3 żarzenia

No przeca caly czas o tem temat
Link to post
Share on other sites
23 minuty temu, McGyver napisał:

Zatem chcąc użyć trafa 3,15-0-3,15 nie należy wstawiać tych rezystorów, a "zero" trafa podłączyć do masy.

W

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) poradniku jest to obszernie opisane ?

  • Like 1
Link to post
Share on other sites
Zasilacz odpalony, napięcie się przedstawiają następująco
.

Pod obciązeniem będzie mozna cos wwryfikowac. Tych od 6,3 mozesz nie puszczac przez plytke zasilania tylko bezposrednio do duzej plytki, przewody trzeba porządnie skrecic ze sobą.

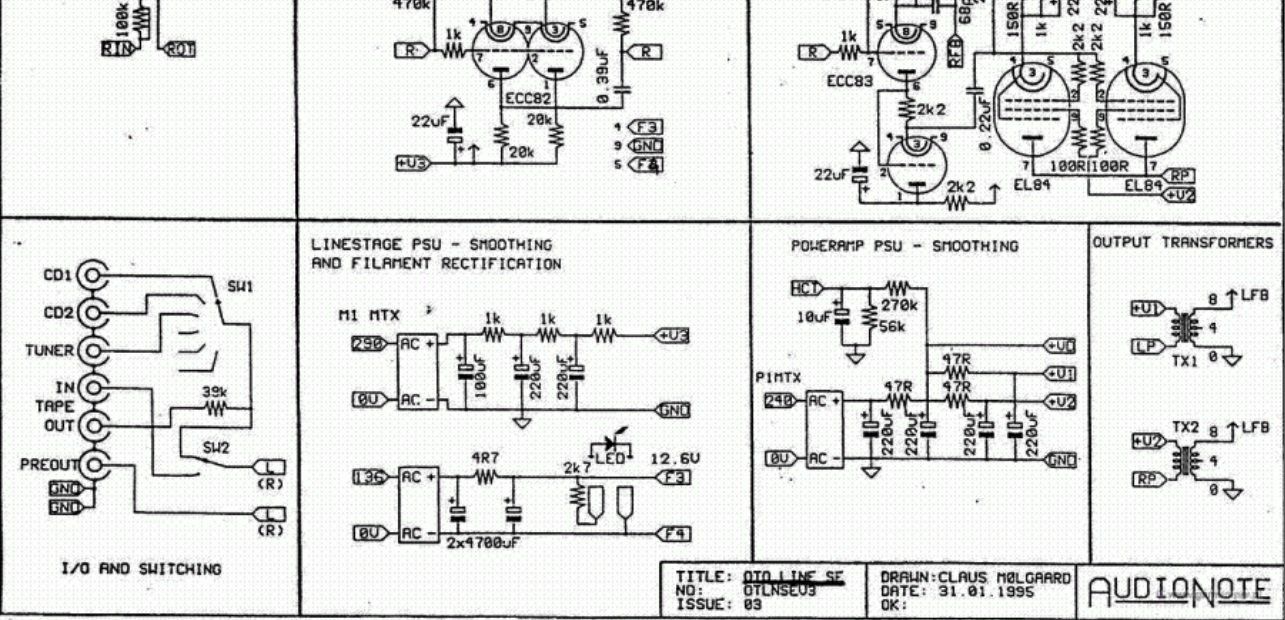

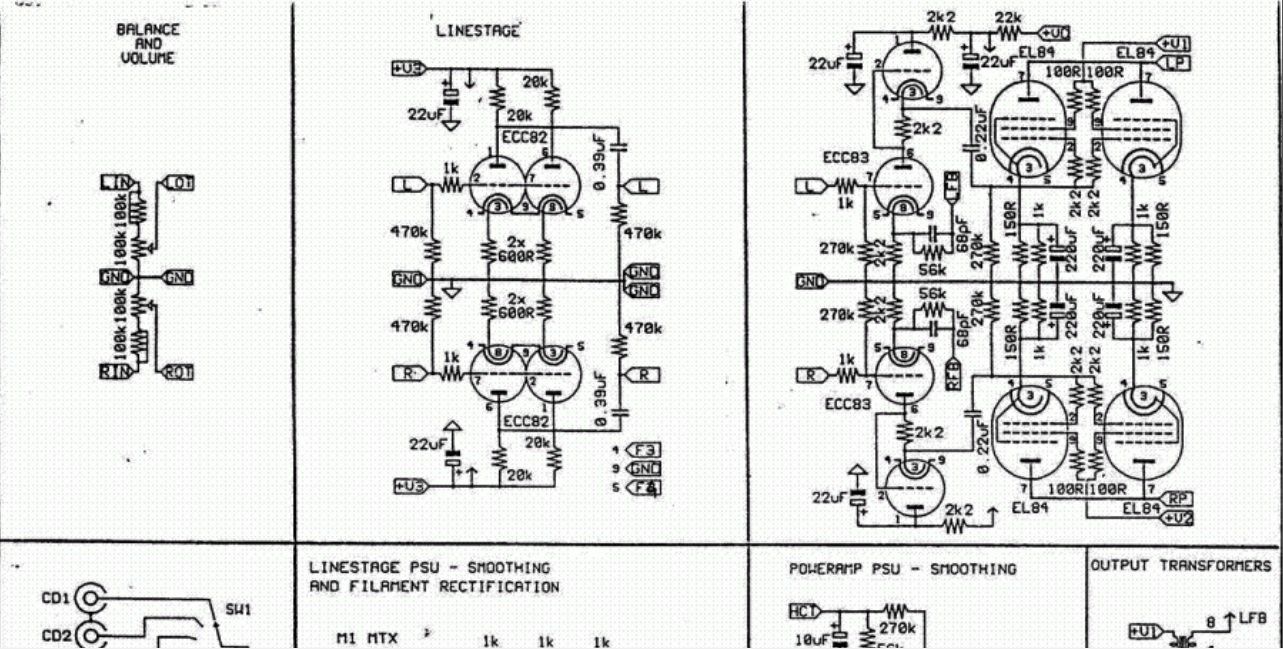

Czy to jest to?


Oryginalnie chyba tak, ale pobiezny przegląd (pisalem wxzesniej) podpowiadal mi ze nie jest to 1:1 to samo.
Zobacz np wlasnie zarzenie, o jtorym tu troche piszemy. Na schemacie jest 12,6V i prostowane.
  • Like 2
