Klon AN PSE (jak stworzyć lampowca w tajemnicy przed żoną)


PANTAREI

Rekomendowane odpowiedzi

Godzinę temu, front247 napisał:

Witam witam  yacool1975 ?





Aj tam....japończycy robili to samo tyle że zaczeli w latach 20-30 stych ;)...Chiny idą podobną drogą...wg. jakiś tam badań azjaci to najinteligentniejsza z ras homo sapiens ?

Wpisałem sobie na ali . AN to wyszedł ten znany projekt kopia AN na el84....i na zdjeciu na dole aukcji jest foto oryginału i jest wyraznie zaznaczone ze to zdjecie oryginału AN i jest poglądowe..Accuphase raptem pare kabelków i 2 obudowy razem cos około 30 aukcji....troche przesada z tym ze oni tak podrabiają..w Chinach mają swoje fabryki i biura najwieksze  swiatowe firmy wszystkich branż...tam też jakies prawo jednak obowiązuje...sądze ze prawnicy poteznych korporacji z łatwością zmiazdzyli by nawet w Chinach jakiegos podrzednego tokarza obudów aluminiowych ?

Dużo tu elektroników - spytaj, który kupuje tranzystory z Ali ?

Trochę zbaczamy z wątku, ale jeszcze ad vocem. Otóż nie - żadni prawnicy nie miażdżą chińskich wytwórców z dwóch powodów - pierwsze primo: chiński przemysł jest pod ochroną państwa chińskiego, a drugie sekundo - korporacja globalna która na rynku chińskim nie istnieje przestaje być w dzisiejszym świecie korporacją globalną. I duże zachodnie korporacje wolą przymknąć oko na - będę się upierał - powszechny proceder. Kopiują i podrabiają zachodnie technologie masowo - na każdych targach motoryzacyjnych przyjeżdżają zespoły chińskich inżynierów z miarkami, często chińskie kopie pojawiają się prędzej w masowej (!) produkcji niż oryginały. Pierwszy link z brzegu:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie znam historii sukcesu Japonii więc tu nie będę się spierał, ale działania Chińczyków bardziej mi przypominają działania bloku wschodniego (a więc i Polski) za czasów związku sowieckiego - też kradliśmy zachodnie rozwiązania.

Tyle że Chiny w swoim działaniu są na to nastawione.

Taką historyjkę przytoczę - mój kolega (bardzo oczytany, elokwentny, otwarty na świat) zatrudnił się kiedyś w bardzo dużej, znanej chińskiej korporacji - oddział w Polsce. Chciał poznać wschodnią kulturę, bo ją podziwiał, był więc nastawiony bardzo entuzjastycznie do tej pracy. Po dwóch latach - chyba poznał. W jego opinii (osobiście nie jestem aż tak skrajny w opinii - przytaczam zdanie kogoś kto wie więcej) Chiny są dziś jednym z największych zagrożeń cywilizacyjnych dla zachodu. Oni nie są tu żeby współpracować, robić z nami pieniądze, żeby upowszechniać swoje poglądy, kulturę. Wszelka ich działalność jest nastawiona "do siebie" na maksymalną eksploatację finansową, pozyskiwanie know how na temat zachodniego przemysłu, informatyki, badań itp. . Całość okraszona azjatycką kulturą.

Na dzień dzisiejszy Chińczycy potrafią już coraz lepiej sami robić świetne produkty, kto wie - może kiedyś zachód będzie "podrabiał" chińskie marki?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

7 godzin temu, yacool1975 napisał:

też kradliśmy zachodnie rozwiązania.

W drugą stronę było tak samo. Tylko czy można to nazwać kradzieżą? Wiele wynalazków z których korzystał i korzysta cały świat, zostało wynalezionych przez naszych rodaków.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

7 godzin temu, Roman_66094 napisał:

W drugą stronę było tak samo. Tylko czy można to nazwać kradzieżą? Wiele wynalazków z których korzystał i korzysta cały świat, zostało wynalezionych przez naszych rodaków.

Można. Porównaj np. Boeing B-29 vs TU-4, podrabiali i sprzedawali komputery ZX-spectrum, a nawet słynne "gameboye" z ZSRR - wilk który łapie jaja - też podróbki. Jeśli dobrze pamętam - słynny aparat Zenit też miał swoje początki na zachodzie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

27 minut temu, yacool1975 napisał:

Jeśli dobrze pamętam - słynny aparat Zenit też miał swoje początki na zachodzie.

Nie o Zenita chodzi, Zenit nie był kopią, aczkolwiek zawierał rozwiązania podpatrzone w zachodnich konstrukcjach. W istocie powstał na bazie przebudowanego aparatu Zorkij który ... o tym poniżej.

Plany stworzenia aparatu na błonę 35 mm zrodziły się w czasie trwania rewolucji. Na topie wówczas plasował się mały aparat Oskara Barnacka, zwący się Leica. Kierując się swą ideologią działacze czeki – rewolucjoniści, postanowili, że zamiast importować do kraju kolejne aparaty – stworzą własną Sowiecką Leicę. Tym sposobem w 1932 roku utworzono pierwsze trzy prototypy aparatu FED. Były one dokładną kopią aparatu Leica A. Skopiowano wówczas nie tylko obiektyw, ale i nawet zewnętrzny dalmierz. Rosjanie nie wiedzieli jeszcze, że tego samego roku wyszła nowsza Leica II z wbudowanym dalmierzem, ale i to nadrobiono i wkrótce pojawiły się pierwsze FED-y oparte na tym modelu. Produkcja wymagała zastosowania całkowicie nowych technik, gdyż tak skomplikowany sprzęt, składający się z 300 części, potrzebował precyzyjnych urządzeń do jego wykonywania. Mimo tych trudności w 1934 roku rozpoczęto produkcję aparatu w zakładach Trudkomuna w Charkowie. Były to zakłady imienia znanego czekisty – Feliksa Edmundowicza Dzierżyńskiego, od którego to wywodziła się nazwa aparatu: FED.
W 1943 roku fabryka w Charkowie produkująca aparaty marki FED uległa całkowitemu zniszczeniu. Aby wznowić produkcję modelu FED 1, ich wyrób powierzono zakładom KMZ (Krasnogorskij Mechaniczeskij Zawod). W 1947 roku powstały pierwsze sztuki aparatu FED KMZ, którego przemianowano wkrótce na FED-Zorkij (z ros. zorkij oznacza ostry). Niedługo później marka FED odrodziła się i wróciła do dalszej produkcji. KMZ jednak nie zaprzestał produkcji aparatu pod jednoczłonową nazwą Zorkij. Tym sposobem narodziła się nowa marka. Nowe aparaty wytwarzano z lepszych jakościowo materiałów niż FED.

Contaxy produkowano w fabryce wytwórni Zeiss Ikon AG w Dreźnie, które w 1945 roku znalazło się w radzieckiej strefie okupacyjnej. Rosjanie mogli zagarnąć fabrykę Zeissa w Dreźnie. Tak też zrobili. Do 1947 roku produkcja Contaxów została wywieziona do Kijowa. Co ciekawe, przeniesiono nie tylko maszyny i dokumentację, ale także… kilku inżynierów i techników. Produkcję pierwszych prototypów radzieckich Contaxów ulokowano w dawnej fabryce zbrojeniowej zakładów Arsenal. Do obsługi maszyn, składania aparatów itd. zatrudniono ludzi z okolic Kijowa, którzy na miejscu przeszli tylko proste szkolenie – nie mieli w dziedzinie fotograficznej doświadczenia. Pierwsze aparaty produkowano jeszcze pod nazwą Contax i składano z oryginalnych części Zeissa. Wkrótce po tym nazwa aparatu została zmieniona na Kiev by w 1949 roku produkcja ruszyła w pełni. Było jej jednak daleko do standardów niemieckich.

Salut (Салют) później przemianowany na Kiev (Киев) 88. Jest to kopia szwedzkiego Hasselblada 1600F.

Kiev 6c później przemianowany na Kiev 60 to kopia niemieckiego aparatu Pentacon Six.

Lomo LC-A była to kopia japońskiej Cosiny CX-2.

 Elikon 35C to kopia japońskiego aparatu Konica C35.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zenit, to była ruska alternatywa dla NRD'owskiej Praktica.

Zorkij to prawie Laica była?



Zorkij kojarzę jako typowe aparaty małoobrazkowe z dalmierzem optycznym,pozbawione automatyki.

Zenit to typowe lustrzanki z pryzmatem i w póżniejszych modelach było już sporo udogodnień jak automatyczny dobór czasu do zadanej przysłony, soczewka Fresnela,  itp.

Gdzieś tak w połowie lat 80tych miałem Prakticę MTL5B i zenit 12XP, oba były świetne.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Tomek 1685
Odnośnik do komentarza
Udostępnij na innych stronach

11 minut temu, Tomek 1685 napisał:

Gdzieś tak w połowie lat 80tych miałem Prakticę MTL5B i zenith 12XP, oba były świetne.

Zenitów miałem kilkadziesiąt sztuk, w tym kilka egzemplarzy 12XP. Każdy był inaczej wyregulowany/rozregulowany.
Miałem kilka egzemplarzy Kiev 19. Z pozoru świetny model, niestety w żadnym egzemplarzu pomiar światła nie działał choćby w przybliżeniu sensownie, a psuło się toto na każdym kroku.
Najsensowniejszym sowieckim aparatem jaki miałem był Zenit 19. Pod każdym względem lepszy od 12XP. Niestety spierdzielił się totalnie po kilku miesiącach. Dałem do naprawy, ale wkrótce spierdzielił się ponownie. Dałem... se spokój.
Marzeniem był wówczas bardzo rzadki sowiecki Ałmaz 103 z metalową migawką i bagnetem Pentax K. Ale nie dało się go kupić.
Zacząłem robić zdjęcia Praktikami. Miałem ich kilka. MTL5B była fajna, ale znacznie lepsza była BX20.
Ostatnim manualnym aparatem jaki miałem była zgrabniutka Yashica FX3 Super. Po niej króciutko Canon EOS 1000 który mnie irytował, więc wymieniłem się na katowickiej giełdzie foto w ZPAF na Pentaxa SFXn z którego byłem bardzo zadowolony i mam go do dziś, choć nim już nie fotografuję. Fotografuję cyfrowymi Pentaxami, najpierw K100D super, potem K20D, a obecnie od paru lat K5.
Mam też pierwszą cyfrową Minoltę Dynax 7D. Jak na tamte lata aparat jest po prostu świetny.


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Widzę Adam, że przechodziłeś mniej więcej to samo co ja. U mnie zaczęło się od ojcowskiej kawalerskiej zorkij 3 i dziadkowego fed'a. Później ddrowska exa 1b i praktica LTL. Potem MTL5B i  zenit 12xp, o dziwo nigdy się nie popsuł i działał bezbłędnie, ale i tak jakoś wolałem mtlkę.  Miałem też przygodę z 6x6 Pentacon sixTL (to była jazda).

Canon eos600, to była rewolucja, tylko już jakość zdjęć niestety nie taka jak wcześniej, bo te dostępne zoomy słabe były.

Dzisiaj po zabawie w cyfrówki już mi przeszlo i w zasadzie nie robię zdjęć.

Nawiązując do audio, po paru kontaktach z cyfrowymi, d klasowymi wzmacniaczami boję się, że jak ulegnę stanie się podobnie i przestanę słuchać muzyki?





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Tomek 1685
Odnośnik do komentarza
Udostępnij na innych stronach

3 minuty temu, Tomek 1685 napisał:

Dzisiaj po zabawie w cyfrówki już mi przeszlo i w zasadzie nie robię zdjęć.

Pierwsze cyfrówki robiły kiepskie zdjęcia. Pierwszym sensownym aparatem cyfrowym jakiego używałem był stary Canon w kształcie mydła, model S-10 2Mpix, na koszmarnie wielkie wbrew nazwie "compact flash" karty pamięci. Dzięki porządnej optyce robił bardzo ładne zdjęcia. Niestety poległ. Później używałem różnych, aż w końcu kupiłem lustrzankę Pentaxa i odtąd na jakość zdjęć nie narzekam (aczkolwiek gdy się przesiadłem z Pentaxa K20D na K5 to poprawa była zauważalna).
Obecnie używany przeze mnie Pentax K5 z jasną Sigmą robi naprawdę świetne zdjęcia.
A K20 dostała moja córka i używa go do nauki fotografowania.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Podłącze się pod wątek z pytaniem o trafo zasilające. Mam uzwojenie wtórne 270-0-270, czy mogę podłączyć do zasilacza anodowego tylko jedną połowę, a drugą zostawić niewykorzystaną? Druga kwestia, zasilacz żarzenia nie ma symetryzacji i podniesiony potencjał żarzenia do 1/4 potencjału anodowego. Zostawić jak jest, czy zrobić symetryzację na rezystorach i podłączyć do wspólnego punktu masy?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Przede wszystkim 270 to będzie bardzo bardzo za dużo - układ pracuje poprawnie w przedziale HV 200-210V.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

20 minut temu, Mufcore napisał:

Przede wszystkim 270 to będzie bardzo bardzo za dużo - układ pracuje poprawnie w przedziale HV 200-210V.



Ale ja to potrzebuję do zupełnie innego układu. Odczep będzie zasiał zasilacz stabilizowany i dalej przedwzmacniacz lampowy. Przepraszam za zaśmiecanie wątku.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

2 godziny temu, Ricambi napisał:

Podłącze się pod wątek z pytaniem o trafo zasilające. Mam uzwojenie wtórne 270-0-270, czy mogę podłączyć do zasilacza anodowego tylko jedną połowę, a drugą zostawić niewykorzystaną? Druga kwestia, zasilacz żarzenia nie ma symetryzacji i podniesiony potencjał żarzenia do 1/4 potencjału anodowego. Zostawić jak jest, czy zrobić symetryzację na rezystorach i podłączyć do wspólnego punktu masy?

Jeśli mocy połowy uzwojenia wystarczy, to możesz tak podłączyć. Mając  uzwojenie symetryczne dla anodowego szkoda go nie wykorzystać. Możesz zamiast mostka wstawić dwie diody prostownicze, albo lampkę, np jakieś 6x4 lub ez80.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

1 godzinę temu, Tomek 1685 napisał:

Jeśli mocy połowy uzwojenia wystarczy, to możesz tak podłączyć. Mając  uzwojenie symetryczne dla anodowego szkoda go nie wykorzystać. Możesz zamiast mostka wstawić dwie diody prostownicze, albo lampkę, np jakieś 6x4 lub ez80.

Obecnie jest lampa prostownicza, jednak mam problem z przydźwiękiem i chcę diagnostycznie podmienić zasilacz anodowy na

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A może problemem nie jest typ zasilacza, a np  prowadzenie masy, pętla masy, za małe pojemności w filtracji, brak dławika.

Pokaż schemat, wg którego zrealizowałeś zasilacz. Jaki to preamp, jak zrealizowany, PCB czy w przestrzeni?

Najlepiej wklej zdjęcie.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

39 minut temu, Tomek 1685 napisał:

A może problemem nie jest typ zasilacza, a np  prowadzenie masy, pętla masy, za małe pojemności w filtracji, brak dławika.

Pokaż schemat, wg którego zrealizowałeś zasilacz. Jaki to preamp, jak zrealizowany, PCB czy w przestrzeni?

Najlepiej wklej zdjęcie.

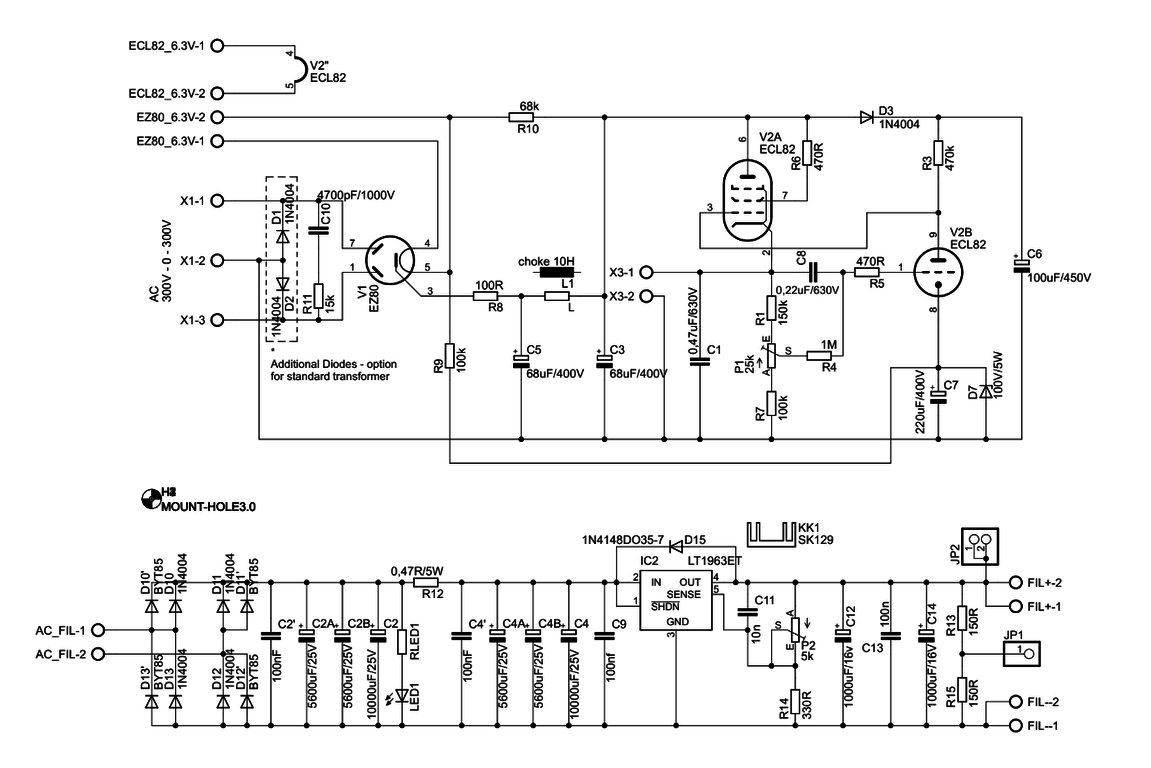

Załączam schemat zasilacza i przedwzmacniacza. Jest dobrze znany.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) zasilacz.thumb.png.62b757d1b22058328a7d9912c4cdbe97.png

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

To jest bardzo dobre pre i bardzo dobry zasilacz. Mam też taki kompleciik i działa bez problemow.

Dołóż do zasilacza dławik, powinien pomóc.

Zmiana zasilacza na muzga nic nie wniesie.

Czy masz połączone masy zasilaczy?

Co z bolcem uziemienia i obudową?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

24 minuty temu, Tomek 1685 napisał:

Dołóż do zasilacza dławik, powinien pomóc.

Nic nie zmienia.



24 minuty temu, Tomek 1685 napisał:

Zmiana zasilacza na muzga nic nie wniesie.

To muszę ustalić doświadczalnie.



25 minut temu, Tomek 1685 napisał:

Czy masz połączone masy zasilaczy?

Tak, masa zasilacza anodowego jest połączona z symetryzacją zailacza żarzenia, na schemacie oznaczone JP1.



26 minut temu, Tomek 1685 napisał:

Co z bolcem uziemienia i obudową?

Bolec podłączony do ekranu transformatora, obudowa przez ten duży rezystor 10 Om do wspólnego punktu masy w zasilaczu anodowym.

Masy są prowadzone w następujący sposób:

- masy gniazd audio połączone ze sobą jednym przewodem i dalej do wspólnego punktu masy w zasilaczu.

- masy ekranów przewodów wejściowych audio podłączone tylko w jednym miejscu do masy potencjometru i dalej jednym kablem do punktu wspólnej masy. Nie są podłączone od strony gniazd wejściowych i do pinów wejść przedwzmacniacza.

- masy przewodów wyjściowych audio są podłączone z jednej strony do gniazd wyjściowych. Nie są podłączone do pinów wyjściowych przedwzmacniacza.

- masa do płytek zasilacza jest doprowadzona do każdej tylko ujemnym przewodem zasilającym z zasilacza anodowego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Godzinę temu, Ricambi napisał:

masy gniazd audio połączone ze sobą jednym przewodem i dalej do wspólnego punktu masy w zasilaczu.

Hmmm... I do sygnału dodajesz cały pobór prądu?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Połącz gniazda wyjściowe z płytką, zarówno sygnał, jak i masę. Obudowy gniazd odepnij od masy zasilacza.

To samo od strony wejść.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

9 godzin temu, przemak napisał:

Hmmm... I do sygnału dodajesz cały pobór prądu?

Nie rozumiem, masy gniazd RCA są połączone do wspólnego punktu masy.

2 godziny temu, Tomek 1685 napisał:

Połącz gniazda wyjściowe z płytką, zarówno sygnał, jak i masę. Obudowy gniazd odepnij od masy zasilacza.

To samo od strony wejść.



Tak też już było, brum bez zmian.

Zrobiłem już nawet wersję hardcore. Sygnał audio z telefonu komórkowego do wejścia płytki jednego kanału, wyjście audio płytko przedwzmacniacza podłączone do wzmacniacza słuchawkowego zasilanego bateryjnie. Oczywiście oba zasilacze pod płytkę. W takim układzie, gdzie zarówno źródło jaki wzmacniacz są zasilane bateryjnie nie ma mowy o pętli masy. Brum był bez zmian, nawet po podpięciu żarzenia pod dwie równolegle połączone baterie 9V. dlatego podejrzewam zasilacz anodowy. Niestety nie mam oscyloskopu i nie mogę podejrzeć co się dzieje na zasilaniu.

Napiszcie proszę jak macie podłączone swoje, skopiuję.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Może jeszcze coś namieszałeś przy potencjometrze. Odepnij go i sprawdź czy po podaniu sygnału bez tłumienia potkiem nadal będzie brumić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

38 minut temu, Ricambi napisał:

Nie rozumiem, masy gniazd RCA są połączone do wspólnego punktu masy.

I sygnał wejściowy jest mieszany z zasilaniem. To nie powinno tak być.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Może to ci pomoże.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podpatrz sposób wykonania połączeń, powinno zadziałać.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

1 godzinę temu, Tomek 1685 napisał:

Może to ci pomoże.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podpatrz sposób wykonania połączeń, powinno zadziałać.

Dokładnie tak miałem na początku. Jedynie przewód PE u mnie nie jest połączony z obudową, ale to raczej podłączenie tego przewodu do obudowy powoduje problemy. Rozłożę w wolnym czasie wszystko na pojedyncze moduły i uruchomię jeden kanał na zasilaczu Muzga bez potencjometru.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

5 godzin temu, Ricambi napisał:

W takim układzie, gdzie zarówno źródło jaki wzmacniacz są zasilane bateryjnie nie ma mowy o pętli masy.

Bo pętlę masy masz zapewne w ramach samego preampu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Godzinę temu, McGyver napisał:

Bo pętlę masy masz zapewne w ramach samego preampu.

Ale ja podłączyłem tylko jedną płytkę, bez obudowy. Była podłączona do zasilania, źródła (telefonu) i wzmacniacza słuchawkowego z drugiej strony.

Z tym preampem musiało być coś nie teges już u poprzedniego właściciela. Po zakupie grał i nie brumił. Jednak rozkręciłem obudowę i coś było nie tak. Potek był na wyjściu ?. Po przełożeniu potka na wejście już zawsze brumił ?.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 15.03.2021 o 13:37, Ricambi napisał:

Podłącze się pod wątek z pytaniem o trafo zasilające. Mam uzwojenie wtórne 270-0-270, czy mogę podłączyć do zasilacza anodowego tylko jedną połowę, a drugą zostawić niewykorzystaną? Druga kwestia, zasilacz żarzenia nie ma symetryzacji i podniesiony potencjał żarzenia do 1/4 potencjału anodowego. Zostawić jak jest, czy zrobić symetryzację na rezystorach i podłączyć do wspólnego punktu masy?

Co to za czarny przewód od potencjometru do płytki zasilania?

I drugi - biały od tej płytki do drugiej zasilającej? I wszystko spięte do dużego rezystora?

Tam nie ma gdzieś pętli?

Brum jest 50 czy 100hz?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez yacool1975
Odnośnik do komentarza
Udostępnij na innych stronach

11 minut temu, yacool1975 napisał:

Co to za czarny przewód od potencjometru do płytki zasilania?

Podłączenie masy potencjometru i ekranów przewodów sygnałowych wejściowych do punktu wspólnego masy, który jest zlokalizowany w narożniku zasilacza anodowego.



11 minut temu, yacool1975 napisał:

I drugi - biały od tej płytki do drugiej zasilającej?

Podłączenie symetryzowanej wirtualnej masy żarzenia do wspólnego punktu masy w zasilaczu anodowym.



11 minut temu, yacool1975 napisał:

I wszystko spięte do dużego rezystora?

To rezystor 10 Om, łączy wspólny punkt masy z obudową. Jest duży, bo akurat taki miałem pod ręką.



11 minut temu, yacool1975 napisał:

Tam nie ma gdzieś pętli?

Raczej nie.



11 minut temu, yacool1975 napisał:

Brum jest 50 czy 100hz?

Moim zdaniem bliżej 100, podepnę niebawem po kartę dźwiękową i zrobię test RMAA.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Ricambi
Odnośnik do komentarza
Udostępnij na innych stronach

A spróbuj jeszcze zrezygnować z symetryzacji żarzenia i masę zasilacza żarzenia podpiąć do wspólnego punktu nas.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 26

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
