WIP - DAC AK4499


protagoras
 Share

Recommended Posts

Jakieś plany?

Tzn.?


Wysłane z iPhone za pomocą Tapatalk
Mam pytanie czy udało się już zrobić porównanie z najnowszym dzieckiem muzga DACa es9038pro?
Jestem ciekaw tego porównania.


Mam nadzieje, że niedługo zrobimy. Niby 10 minut drogi, ale ciężko znaleźć wolna chwile.


Wysłane z iPhone za pomocą Tapatalk
Link to comment
Share on other sites

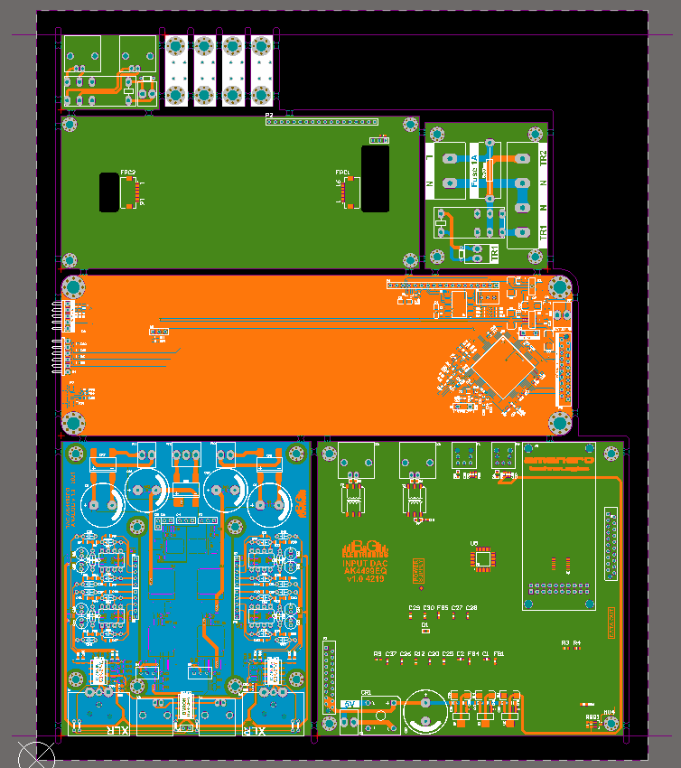

Złożenie panelu PCB do DACa ? 250x305 mm ?
Jeszcze kilka pcb zostało do zrobienia, ale gabaryty pozostaną.
Wykończenie pójdzie w matowej zieleni ze złoceniem i żółtą maską opisową ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zrzut ekranu 2021-01-30 08.41.54.png

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W dniu 27.01.2021 o 13:44, Krzych 2 napisał:

No właśnie. Słuchałem DACa Konrada. Szczególnie przypadła mi do gustu wersja z analogiem lampowym. Kawał dobrego dźwięku przynajmniej w tym systemie w którym słuchaliśmy.

Mam całkowicie odmienne spostrzeżenia. Z lampowym analogiem nie grało a z opampowym grało ?

Zero krzemu w torze, to grać nie może ?

Link to comment
Share on other sites

Nie mówię że jest źle, ale ja wolałbym mieć ciut więcej miejsca w obudowie, chociażby po to aby sprawdzić inne rozwiązanie np. W zasilaniu i wstawić tam coś większego niż jeden czy dwa regulatory. Najlepiej osobno zasilaną każdą sekcję z niezależnym transformatorem. Czy podmienić Kondenstory na większe itp.

A tak zazwyczaj palca nie można wstawić i nici z zabawy. Jednak jeśli jest to jakimś ograniczeniem i trzeba "przemeblowanie" mocne zrobić to nie było tematu.

Link to comment
Share on other sites

Nie mówię że jest źle, ale ja wolałbym mieć ciut więcej miejsca w obudowie, chociażby po to aby sprawdzić inne rozwiązanie np. W zasilaniu i wstawić tam coś większego niż jeden czy dwa regulatory. Najlepiej osobno zasilaną każdą sekcję z niezależnym transformatorem. Czy podmienić Kondenstory na większe itp.
A tak zazwyczaj palca nie można wstawić i nici z zabawy. Jednak jeśli jest to jakimś ograniczeniem i trzeba "przemeblowanie" mocne zrobić to nie było tematu.

Miejsca w środku jest sporo plus jak widać na wizualizacji są dwa transformatory do cyfry o analogu. DAC jest modularny, zasilanie również posiada bardzo dobre. Najszybszym i najłatwiejszym sposobem w moim mniemaniu jest zrobienie nowej płytki z analogiem w przypadku chęci zabawy.


Wysłane z iPhone za pomocą Tapatalk
Link to comment
Share on other sites

W DACu warto jest rozdzielić zasilanie. ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

W dniu 30.01.2021 o 19:17, Muzg napisał:

W DACu warto jest rozdzielić zasilanie. ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak transformatory BREVE się sprawują przy tylu sztukach w obudowie? One nie posiadają ekranu? chyba, że jakieś specjalne zamawiałeś?

Jakby wstawić stalową przegrodę pomiędzy DACem, a zasilaniem, to jeszcze fajniej by było :).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by protagoras
Link to comment
Share on other sites

Trafa Breve posiadają szereg wado/zalet, a mianowicie mają mniejszy współczynnik sprzężenia i  większą rezystancję wyjściową w stosunku do toroidów, szczególnie tych większych. Przekłada się to na mniejsze pasmo przenoszenia co pozwala lepiej tłumić zakłócenia z sieci. Większa rezystancja wyjścia powoduje, że w połączeniu z baterią kondensatorów zasilacza lepiej filtrowane są zakłócenia.

Dużo mniejszych traf pozwala pozostawić zakłócenia generowane w urządzeniu w obrębie domen które zasilają.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

  • 1 month later...

Transformatory przyszły ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 3 months later...

Płytka selektora cyfrowego 2x COAX, 3x SPDIF 1x USB się projektuje 🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W tzw. "międzyczasie" wpadł nowy analog 😄





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Posted (edited)
50 minut temu, payong napisał:

Gratulacje. Jakie opampy zastosowałeś? Tak z punktu widzenia miłośnika testowania różnych konstrukcji opampów trochę mało miejsca na zmianę np. na staccato czy też muzgi.

Dzięki 🙂

Zastosowałem OPA1612 i do RCA OPA1611

Do testów zawsze można dać na przedłużkach chociaż przy dyskretnych całe parametry polecą mocno, jednak jest to ciekawa rzecz do sprawdzenia 🙂

Przyszłą wersję planuję zrobić już całkowicie w SMD (Opampy) i kondensatorami w analogu Amtranc AMCH.

Edited by protagoras
Link to comment
Share on other sites

Posted (edited)
Godzinę temu, payong napisał:

I jak ja wlutuję podstawki  😂

Jeżeli zebrałoby się kilka osób chętnych, można by zrobić wersję dedykowaną pod duże opki :).

Póki co sama kość AK jest niedostępna, albo na zagranicznych portalach aukcyjnych można kupić 3 razy drożej niż u dystrybutora....

Pozostaje czekać aż AK wznowi produkcję.

Edited by protagoras
Link to comment
Share on other sites

W 95% tak będzie to wyglądało :).
Pozostała ostateczna weryfikacja schematu i ścieżek.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

3 godziny temu, protagoras napisał:

W 95% tak będzie to wyglądało :).
Pozostała ostateczna weryfikacja schematu i ścieżek.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy moduł ten będzie uniwersalny, czy dedykowany pod ten konkretnie dac?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Czy moduł ten będzie uniwersalny, czy dedykowany pod ten konkretnie dac?

Projektowany jest z myślą o moim DACu, ale nie powinno być problemu z użyciem go do innych.
Zawsze można kilka ficzerów dopisać pod konkretną kostkę i przy startowej konfiguracji definiować kilka rzeczy :).

Wysłane z iPhone za pomocą Tapatalk
Link to comment
Share on other sites

Posted (edited)
2 godziny temu, payong napisał:

Czy dobrze widzę, że masz gniazdo USB typu C a nie A? Jeśli C to z jakiego powodu?

USB-A zawsze kojarzyło mi się z "gniazdek drukarkowym" i do tego jest już dość leciwym tworem. USB-C wykonane w wyższym standardzie (aby przepchać do tego 1 GB/s potrzeba lepszego wykonania systemu 🙂), do tego wtyczka jest mniejsza, smuklejsza, zajmuje mniej miejsca.

Wszędzie, gdzie korzystam z USB, to stosuję złącze typu C.

Edited by protagoras
Link to comment
Share on other sites

Mam małe pytanko a po co aż trzy wejścia optyczne? Szkoda że USB jest zintegrowane na jednej płycie nie lepiej wpiąć się po I2S (gotowców jest pełno) jak nawali szybciej można wymienić lub zrobić upgrade na nowszą wersję. Wersja modułowa ma więcej możliwości.

Ciekawy projekt.

Link to comment
