WIP - DAC AK4499


protagoras
 Share

Recommended Posts

Mam małe pytanko a po co aż trzy wejścia optyczne? Szkoda że USB jest zintegrowane na jednej płycie nie lepiej wpiąć się po I2S (gotowców jest pełno) jak nawali szybciej można wymienić lub zrobić upgrade na nowszą wersję. Wersja modułowa ma więcej możliwości.
Ciekawy projekt.

Taka była idea, aby wszystko mieć na jednej PCB bez potrzeby robienia kanapki. Tworzenie modułowych wersji już mam za sobą, w przypadku zmiany, wystarczy tylko przeprojektować lekko PCB.
Gotowce maja kilka rzeczy, które nie do końca pasowały mi, a we własnej wersji mogłem to zmienić bez konieczności „rzeźbienia” - lepsze zegary, lepszy układ zasilania, USB-C, 4 warstwowa PCB, brak przejścia sygnałami po goldpinach.
Myślałem nad zwiększeniem wejść (SPDIF COAX) do 8 z zainstalowanych obecnie 5, dodatkowe wejścia zawsze się przydadzą, a na pewno nie zaszkodzą ;).


Wysłane z iPhone za pomocą Tapatalk
Link to comment
Share on other sites

20 minut temu, payong napisał:

Może czegoś nie rozumiem ale dlaczego większość kabli USB do audio mają USB B np. Cardas?

Wtyczka ta "drukarkowa" jest od strony urządzenia podległego a ta płaska wchodzi do mastera. Karta muzyczna czy drukarka to w tym kontekście takie same urządzenia.



Link to comment
Share on other sites

Posted (edited)

  Fakt USB-B, przed snem można się przejęzyczyć 😄

8 godzin temu, Daniel_68412 napisał:

Wtyczka ta "drukarkowa" jest od strony urządzenia podległego a ta płaska wchodzi do mastera. Karta muzyczna czy drukarka to w tym kontekście takie same urządzenia.





8 godzin temu, payong napisał:

No właśnie, a selektor to urządzenie podległe i za nim jest DAC. Wydaje się, że port B jest standardem do tej pory.

Nie bardzo rozumiem w czym złącze C ustępuje w Waszej opinii złączu B? Chętnie wysłucham argumentów mówiących za oraz zagrożeń.

Wiele nowych konstrukcji posiada właśnie złącze typu C :).

Fakt port typu B stanowi jeszcze silną część rynku, ale sądzę, że w przyszłości zostanie wyparte na rzecz złącza typu C lub innego, które zostanie dopiero opracowane. Dodatkowo piękno własnych konstrukcji jest takie, że nie jest ograniczone w żadnym stopniu i można iść z duchem czasu lub własnych preferencji 🙂.

Edited by protagoras
Link to comment
Share on other sites

Godzinę temu, protagoras napisał:

Fakt port typu B stanowi jeszcze silną część rynku

Ja nie mam nic przeciwko złączu typu C i nie twierdzę, że jedno jest lepsze od drugiego tylko, że tak jak potwierdziłeś tryb B jest dominujący na rynku i tylko tyle. W przypadku gdybym ja chciał zastosować Twój selektor musiał bym wymienić kable USB 😞



Link to comment
Share on other sites

2 minuty temu, payong napisał:

Ja nie mam nic przeciwko złączu typu C i nie twierdzę, że jedno jest lepsze od drugiego tylko, że tak jak potwierdziłeś tryb B jest dominujący na rynku i tylko tyle. W przypadku gdybym ja chciał zastosować Twój selektor musiał bym wymienić kable USB 😞



Jeżeli to jedyne zagrożenie, to można zrobić footprint do wyboru USB C lub USB B i po kłopocie 🙂

Link to comment
Share on other sites

2 minuty temu, payong napisał:

Ja nie mam nic przeciwko złączu typu C i nie twierdzę, że jedno jest lepsze od drugiego tylko, że tak jak potwierdziłeś tryb B jest dominujący na rynku i tylko tyle. W przypadku gdybym ja chciał zastosować Twój selektor musiał bym wymienić kable USB 😞



C jest po prostu lepsze 🙂

Zero krzemu w torze, to grać nie może ?

Link to comment
Share on other sites

Posted (edited)

to może najprościej rysunkiem, to jest wszystko USB-C (type-B jest nadal dla typu urządzenia slave)



nie ma czegoś takiego jak standard usb-b jest 1.0, 2.0. 3.0 i za chwilę będzie 4.0 i z  tego co widzę nazwanie 3.0 potocznie USB-C (od rewolucyjnej wtyczky type-c - bo można odwrotnie) powoduje niezle zamieszanie.

Edited by Daniel_68412
Link to comment
Share on other sites

Wpadła mała aktualizacja do PCB front panelu 🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

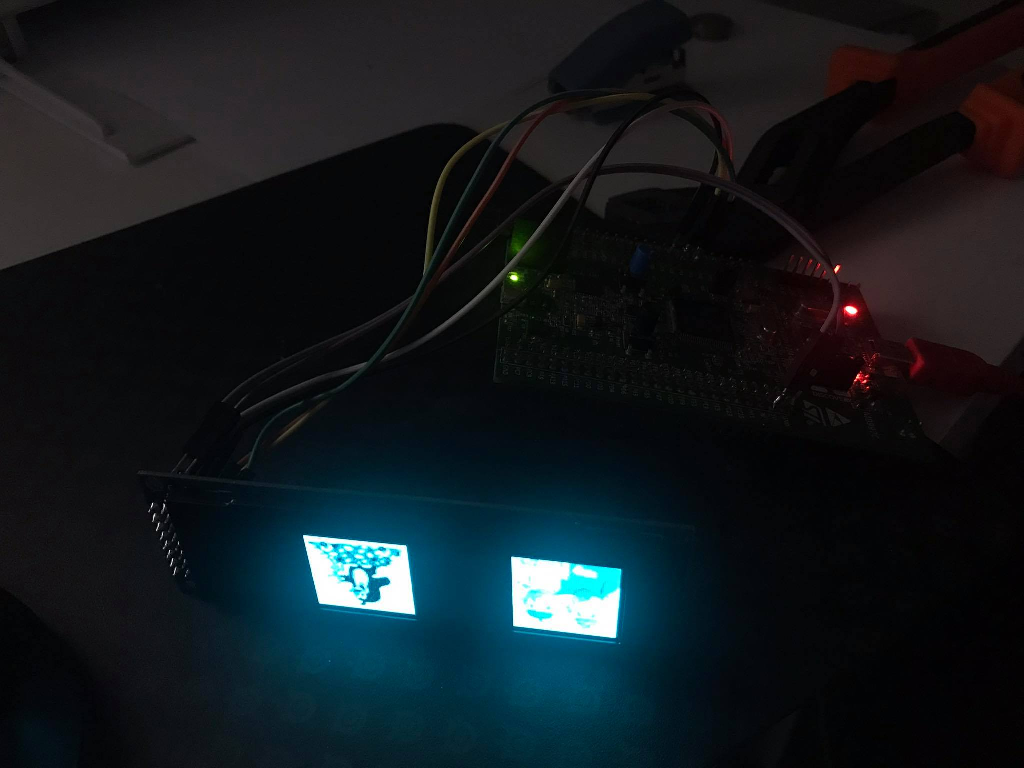

OLED po SPI na STM32F4 działa dzięki materiałom ze strony

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  😄





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dla zainteresowanych pierwsze porównania mojego DACa u Konrada z jego ES9038PRO odbyły się wczoraj.
Kostki grają trochę inaczej, mają inny charakter. Konrada konstrukcja zagrała bardzo dobrze, lata dopracowywania dają efekt
W mojej graliśmy na podstawowych filtrach co było największym minusem, jak uruchomię cały interfejs użytkownika(szybka możliwość zmiany filtrów etc.), to wtedy będzie można zrobić już bardziej rzeczowe testy. Konrad pokazywał u siebie jak sama zmiana filtrów w Sabre zrobiła robotę. U mnie z wysoką dozą pewności to będzie strzał w dziesiątkę
Jeszcze trochę pracy mnie czeka, ale to tylko dodaje chęci

Dzięki Konrad z możliwość przyjazdu

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ewolucja trwa  PCB cała zajęta (brak elementów po stronie bottom), także jestem w miarę zadowolony
EEPROM i RTC wleciało

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 3 weeks later...
Posted (edited)

Przyszła płytka sterownika 🙂
Teraz trzeba lutować i uruchamiać poszczególne sekcje 🙂

Płytka pochodzi z promocji na darmowe PCB w allpcb 🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by protagoras
Link to comment
Share on other sites

Montaż w toku 🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Posted (edited)
17 minut temu, Darodff napisał:

Witaj

Gratuluję udanego projektu i wykonania  !

Pisze się na komplet PCB ze scalakami i resztą drobnicy w smd jak jest możliwość.

Ps jakiś Kit dla forumowiczów przewidujesz ?

Jaki jest kosz tego cuda Tak z obudową i prawie wszystkimi częściami ?

Pozdrawiam

Dziękuję, miło słyszeć 🙂 Trochę pracy włożyłem jak i trochę pracy przede mną jeszcze.

Jak tylko będzie pokończone wszystko i będą chętni to zdecydowanie tak.

Co do samych kosztów ciężko powiedzieć, nie jest niski na pewno, na razie nie chcę rzucać kwotami bo jak DIY bywa mona złożyć tą samą konstrukcję za 2 tys, jak i za 5 tys. Dodatkowo czekam jeszcze na ruch AKM na wznowienie produkcji kostek. Preferowałbym już gotowe polutowane moduły, elementy 0603, dużo QFN, TQFP mogą być problematyczne dla wielu osób nawet ze względu na sam sprzęt lutowniczy. W razie W zapraszam na PW 🙂

Dziś będę testował moją aplikację Amanero 🙂

Edited by protagoras
Link to comment
Share on other sites

Amanero zaśpiewało po 3 dniach przeprawy 😄

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

10 minut temu, Darodff napisał:

Hej no i jak po przesłuchaniu ????

DAC już odsłuchiwany był u Muzga jakiś czas temu, późniejszych prób już nie było porównawczych z Sabre.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na razie napędza wzmacniacz słuchawkowy z HD555.

Teraz walczę z odbiornikiem SPDIF, wtedy będę mógł go porównać z USB 🙂



Link to comment
Share on other sites

Posted (edited)

Chociaż nie wiem na ile to samosugetia, a na ile w rzeczywistośc, ale jest różnica na plus. Inwestycja w 4 warstwowe PCB oraz wysokiej klasy zasilanie zrobiła robotę :), z crystekami powinno być jeszcze lepiej. W skrócie poprawiłem rzeczy, które nie odpowiadały mi w konstrukcji amanero, a moim zdaniem mają znaczenie.

Edited by protagoras
Link to comment
Share on other sites

7 godzin temu, protagoras napisał:

Chociaż nie wiem na ile to samosugetia, a na ile w rzeczywistośc, ale jest różnica na plus. Inwestycja w 4 warstwowe PCB oraz wysokiej klasy zasilanie zrobiła robotę :), z crystekami powinno być jeszcze lepiej. W skrócie poprawiłem rzeczy, które nie odpowiadały mi w konstrukcji amanero, a moim zdaniem mają znaczenie.

Nie bardzo rozumiem .Czyli lepiej gra niż DAC Muzga czy gorzej?

Link to comment
Share on other sites

  • 2 weeks later...

Nawet wygląda z tym radiatorem 🙂

Gra tak, że nie chce się przestawać słuchać 🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

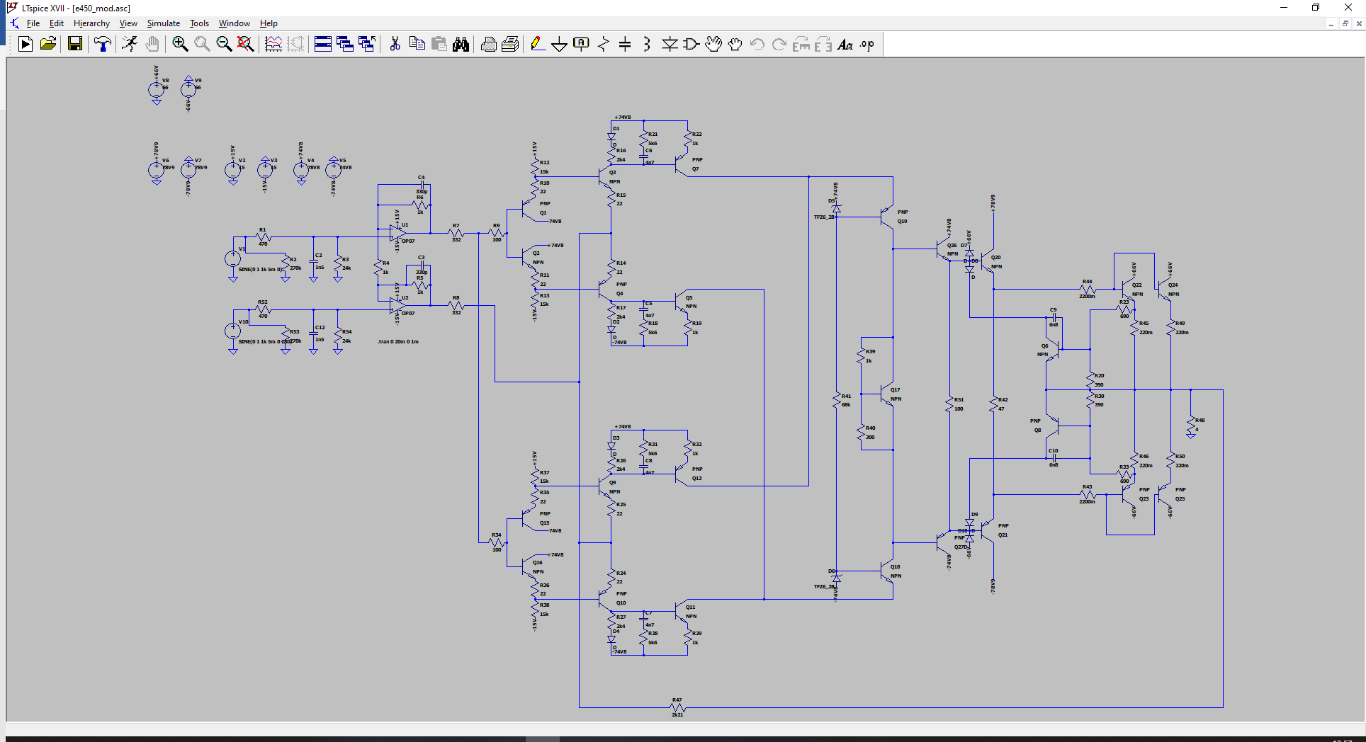

W tzw. międzyczasie robi się projekt wzmacniacza do DACa 😄




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

29 minut temu, zelo7 napisał:

I tak Ci gra ,"że nie chce się przestać słuchać" na Panasonic FM to co będzie jak wyp.. te suchotniki i wstawisz prawdziwe kondensatory.

Ja tam żadnych Panasoniców FM nie widzę.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com
