WIP - DAC AK4499

[protagoras]

7 minut temu, zephyr napisał:

Mnie bardziej interesowało by w jakim programie projektowałeś te blachy?

Fusion 360, do 10 złożeń aktywnych i użytku niekomercyjnego jest za darmo. Czyli robimy jeden projekt, kończąc go oznaczamy jako nieedytowalny i zwalnia nam się slot roboczy 😄
W praktyce odpowiednio zarządzając mamy nieograniczoną liczbę projektów 🙂

15 minut temu, tedi02 napisał:

A czy ktoś może sprawdzal wpływ takiego omiedziowania obudowy ,na brzmienie?

brzmieniowo trzeba by było w dwóch obudowach posłuchać, ale na pewno ekran z dwóch różnych materiałów daje nam lepsze tłumienie zakłóceń różnych częstotliwości. Dla niższych lepsza jest stal, zaś wyższych np. miedź 🙂

Jednak warto zauważyć, że "za starych czasów" Japońskie firmy stosowały miedziowanie obudów, specjalne serie marantza, sony etc.

PS. Samo miedziowanie to koszt 600 zł, opcjonalnie polerowanie dodatkowe 600 zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelcb]

DIY nigdy nie jest tanie. Jestem ciekaw finału projektu jak będzie się prezentował.

 Powiedz, będziesz robił grupowe zamówienie na pcb + ew. kostki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

4 minuty temu, pawelcb napisał:

DIY nigdy nie jest tanie. Jestem ciekaw finału projektu jak będzie się prezentował.

 Powiedz, będziesz robił grupowe zamówienie na pcb + ew. kostki ?

To prawda, można zrobić coś dobrze albo tanio.

W pierwszej kolejności projekt musi zostać uruchomiony i osłuchany przez kilka osób. Ile jeszcze potrwa, trudno mi powiedzieć. Czekam aż kostki będą dostępne w digikeyu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ITI - SERWIS]

Pozdrawiam i polecam czytanke

 Wiodący chipset AKM AK4499EQ wspierający sygnał do 32 bit/768 kHz i DSD512;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

W dniu 24.01.2023 o 17:24, ITI - SERWIS napisał:

Pozdrawiam i polecam czytanke

 Wiodący chipset AKM AK4499EQ wspierający sygnał do 32 bit/768 kHz i DSD512;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Mocno Chiński producent musiał się zatowarować poprzednią generacją kostek od AKM 😉



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

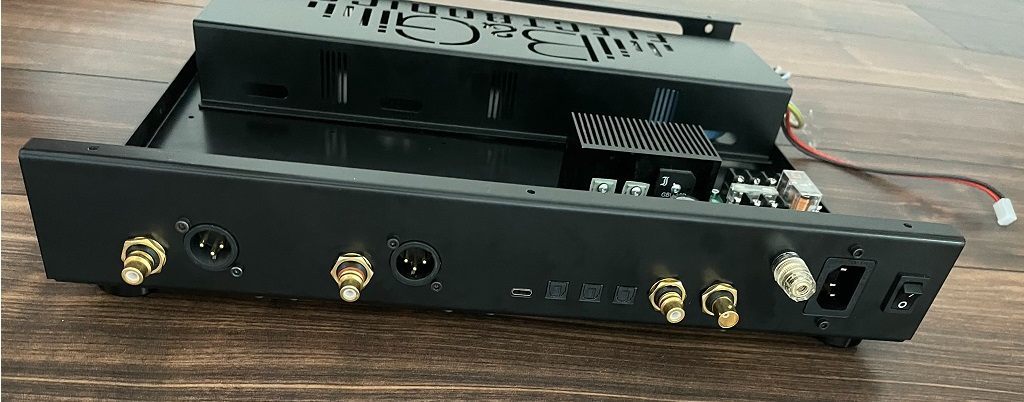

Pasowanie kolejnych elementów 🙂

Nogi, gniazdo IEC, dodatkowe gniazdo bananowe PE, przełącznik Rocker.

Oprócz miedziowania, z którym jest dość spory kłopot myślałem nad oksydacją, która również bardzo dobrze wygląda.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

9 godzin temu, protagoras napisał:

Pasowanie kolejnych elementów 🙂

Nogi, gniazdo IEC, dodatkowe gniazdo bananowe PE, przełącznik Rocker.

Oprócz miedziowania, z którym jest dość spory kłopot myślałem nad oksydacją, która również bardzo dobrze wygląda.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A gdzie kot czyli pies?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

W dniu 26.01.2023 o 19:10, zelo7 napisał:

A gdzie kot czyli pies?

Skye biega za piłeczką 😉

Kostki AKM zamówione, także niedługo pierwsze próby.

Oby nasz "ukochany" urząd celny nie zatrzymał bez powodu paczki na 2 tygodnie jak poprzednio z powodu - bo tak, pomimo chęci opłacenia wszystkich wymaganych podatków....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelcb]

Jak tam prace nad dackiem ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

12 godzin temu, pawelcb napisał:

Jak tam prace nad dackiem ?

Czekam na kostki AKM aż dojdą, w tym tygodniu podobno samolot z nimi na pokładzie ma wystartować z Australii.

Zacząłem na nowo pisać program do sterownika, optymalizacja, nowe funkcje, adaptacja pod nowego DACa etc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Dotarły ostatnie elementy układanki 🙂

Nastał czas uruchomienia 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rysiu126]

Ładnie, ciekawe jak uruchomienie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

15 godzin temu, rysiu126 napisał:

Ładnie, ciekawe jak uruchomienie...

"Po Japońsku" - gadam z układami po I2C, ale znalazłem mały błąd na PCB, który łatwym "drutowaniem" ominę, lecz nowe płytki będę zamawiał po pełnym uruchomieniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

DAC gra 😄

Na razie na jednym transformatorze, po dołożeniu drugiego efekt będzie jeszcze lepszy 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Hej,

W DACu w obecnej wersji brakuje mi jednego transformaora.

Rozmawiałem z Poltrafo na temat zamówienia i minimum zamówienia otrzymałem 5 sztuk. Cena, to 265,90 netto/szt, czyli 327 zł za trafo + około 20 zł paczkomat ode mnie.

Trafo:
PRI 230V moc 80 VA
SEC I 15V 20VA
SEC II 15V 20VA
SEC III 9V 20VA
SEC IV 9V 20VA

Jeżeli ktoś byłby chętny na takie trafo z ekranem i zalane w środku żywicą, to wpiszcie się na listę poniżej:
1. protagoras 1 szt.
2.
..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelcb]

Jak dla mnie to słaba firma gdzie każą robić minimalne zmówienie 5 sztuk., zwykłe naciąganie klienta. Szukał bym na twoim miejscu innej firmy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

8 godzin temu, pawelcb napisał:

Jak dla mnie to słaba firma gdzie każą robić minimalne zmówienie 5 sztuk., zwykłe naciąganie klienta. Szukał bym na twoim miejscu innej firmy.

Wiesz przynajmniej z czym wiąże się rozpoczęcie takiej jednostkowej produkcji ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelcb]

Nie raz zamawiałem transformatory na zamówienie i nigdy nie kazali mi zamawiać minimalnej ilości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Nie raz zamawiałem transformatory na zamówienie i nigdy nie kazali mi zamawiać minimalnej ilości.

W jakiej firmie brałeś?
W toroidy.pl robią pojedyncze transformatory, ale jakość inna.


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek_j]

W dniu 28.05.2023 o 00:42, kolmen napisał:

Wiesz przynajmniej z czym wiąże się rozpoczęcie takiej jednostkowej produkcji ?

Z wykonaniem pewnej niewielkiej ilość danego produktu. Zazwyczaj 1 sztuka i 5 sztuk to jest produkcja jednostkowa, chyba, ze ktoś uważa 5 sztuk za produkcje masową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelcb]

Brałem między innymi z toroidów  ale i innych firm i nigdy nie kazali mi zamawiać min. 5sztuk.

Nadal twierdzę że to zwykłe naciąganie klienta

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

37 minutes ago, pawelcb said:

Brałem między innymi z toroidów  ale i innych firm i nigdy nie kazali mi zamawiać min. 5sztuk.

Nadal twierdzę że to zwykłe naciąganie klienta

20 lat temu człowiek był tani a dostęp do technologii trudny, teraz jest odwrotnie więc cena jednostkowa zamówienia to głupia 1 godzina obsługi biurowej bez znaczenia czy 1 czy 5 sztuk - podejrzewam, że ta firma woli podać sensowną cenę za 5sztuk niż horendalną za 1sztukę (np z narzutem 200-300)

czasy się zmieniają...

Do tego obciążenia daninami i kosztami choćby drożejąca energia rosną a to się bezpośrednio przekłada na cenę.. wbrew temu co staraja się wmawiać jaśnie panujący. Parę dni temu znajomy zlikwidował zakład który miał od 20lat, zatrudniał ponad 30 ludzi...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

W EURO-TRAFO w Skierniewicach zamawiałem jednostkowe trafo do wzmacniacza lampowego wg moich wytycznych. Są dosyć otwarci na współpracę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

6 godzin temu, tomek_j napisał:

Z wykonaniem pewnej niewielkiej ilość danego produktu. Zazwyczaj 1 sztuka i 5 sztuk to jest produkcja jednostkowa, chyba, ze ktoś uważa 5 sztuk za produkcje masową.

Zarówno 1 jak i 5 sztuk to produkcja jednostkowa

Tylko, że koszty z tym związane rozkładają się na 5 a nie dotyczą tylko 1 sztuki 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Poltrafo robi bardzo dobre transformatory, jednak z pojedynczymi sztukami u nich ciężko, dlatego ustaliliśmy minimum 5 sztuk by wilk był syty i owca cała. Myślę, że nie warto się napinać rzeczami na, które nie mamy wpływu.

Jeżeli ktoś zna firmę, która realizuje pojedyncze sztuki i ma z nimi pozytywne doświadczenia, warto napisać jak kolega @zephyr 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Obudowa przyszła z malowania 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelcb]

ładnie, jaki był koszt takiego malowania i czy trzeba jakoś specjalnie przygotowywać taką obudowę do malowanie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

ładnie, jaki był koszt takiego malowania i czy trzeba jakoś specjalnie przygotowywać taką obudowę do malowanie ?

Dzięki :)

Blacha prosto z lasera jak była, taką dałem. Fakt, że rożnej jakości stał stosują na laserach. Po sąsiedzku mam lakiernie proszkową, w poniedziałek popołudniu zaniosłem, w czwartek do odbioru. Cena nie duża, jakość bardzo dobra. Firma specjalizuje się w robieniu ogrodzeń.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OLES]

Tak, sobie patrzę na te luty smd, normalnie mistrzostwo. Szaccun.

Zegarki jakieś low phase?, bo normalnie szkoda by było dać standard.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

8 godzin temu, OLES napisał:

Tak, sobie patrzę na te luty smd, normalnie mistrzostwo. Szaccun.

Zegarki jakieś low phase?, bo normalnie szkoda by było dać standard.

Dzięki 🙂
Dobra lutownica (korzystam z hakko fx-888d, chociaż marzy mi się na groty typu JBC), odpowiednia temperatura - ja lutuję na 300 oC, topnik Warton, cienka cyna i odrobina wprawy 🙂

Tak, amanero zostało przebudowane pod moje potrzeby:
-lepsze zasilanie - zewnętrzne,
-zegary Crystek,
-4 warstwowa PCB,
W nowszej wersji PCB pokusiłbym się jeszcze o dokładny "length matching" i wyrzucił podział mas.

Sama płytka DACa już ma te rzeczy uwzględnione 🙂

Wracając jeszcze do zegarów, to nie wiem na ile to rzeczywista różnica, na ile autosugestia, ale zmiana była wyraźna.

Ukryta Zawartość
