Przydźwięk w końcówce mocy.


Rosomak19
 Share

Recommended Posts

Żebym wiedział ,że takie coś wystąpi, to może bym inaczej płytki od końcówek mocy umieścił  . Wydaje mi się ,że duży problem stanowi bliskość kondensatorów wejściowych . Choć w podobnych konstrukcjach ,trafo dosłownie opierało się o płytki i nikt się na przydźwięk nie skarżył . Tutaj jest taka dziwna sytuacja , bo jak wywalę trafo poza obudowę cisza , jak jest w obudowie i wystarczy ,że odłączę jeden kanał od przedwzmacniacza ,też jest cicho . Dopiero jak się ucho przyłoży do głośnika coś tam słychać niewielkiego. W tej drugiej sytuacji wygląda to jak pętla masy . Choć już podłączając i odłączając różne przewody ,to jeśli chodzi o wejście , to jak odłączę jeden kanał , jest cicho , jak z "czincza " dam masę też ,dopiero jak podłącze + pojawia się głośny przydźwięk . Pomaga o jakieś 80 % spięcie mas na wejściu . Może jeszcze spróbuję zmienić położenie kondensatorów wejściowych w końcówkach mocy .  A jeszcze takie pytanie ,czy bocznikowanie diod prostowniczych w mostku kondensatorami 100nF może powodować jakieś przydźwięki ?

Link to comment
Share on other sites

Dzisiaj jeszcze usunąłem kondensatory na mostku , nic to nie dało (chyba) , wywaliłem trafo poza obudowę i ... nic nie pomogło . Także nowe trafo jednak nie sieje . Teraz sytuacja wygląda tak , przewody sygnałowe odłączone , cisza we wzmacniaczu, podłączam jeden kanał (obojętnie który), też cisza , dotknę masą z drugiego "czincza" do drugiego kanału -cisza ,ale jak dochodzi + pojawia się przydźwięk sieciowy. Dużą poprawę  daje połączenie mas na wejściu.   Muszę jeszcze zobaczyć i podłączyć pod inne źródło dźwięku ,czy też będzie taki problem .

Link to comment
Share on other sites

W dniu 23.01.2021 o 18:24, Rosomak19 napisał:

Ale to nie jest kwestia chyba prowadzenia masy ,skoro wyciągam trafo i jest cisza .

To w takim razie może pomogą "czapki" ekranujące takie jak były stosowane przez różne firmy na transformatorach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Link to comment
Share on other sites

Mam jeszcze jedno swoje podejrzenie i skierowane jest ono na kondensatory wejściowe. Może jednak nie było dobrym pomysłem użycie takich (Jantzen Audio Superior Z cap 1uF) . Bo zastanawia mnie to ,że przy niepodłączonych przewodach sygnałowych do wzmacniacza , zbliżając tylko palca do jego obudowy, pojawia się głośny brum . Może bliskość trafa sprawia ,że jakoś się z nim sprzęga,tym samym drugi kanał ? No nic póki nie sprawdzę tej tezy ,to się nie dowiem . najgorsze jest to,że przy tym czeka mnie iście chirurgiczna robota , bo za dużo zachodu ,aby wszystko demo we wzmacniaczu .

Link to comment
Share on other sites

Można spróbować , choć to obracanie, to bardziej chyba przy odsprzęgających . Tak aby w tego typu kondensatorach jak wspominałem , to wyprowadzenie, które jest bliżej środka , było do plusa , natomiast to, które jest zewnętrzne było do minusa/ masy . Narazie przywrócę temu wejściu ,pierwotne założenie i zobaczymy co będzie.

Link to comment
Share on other sites

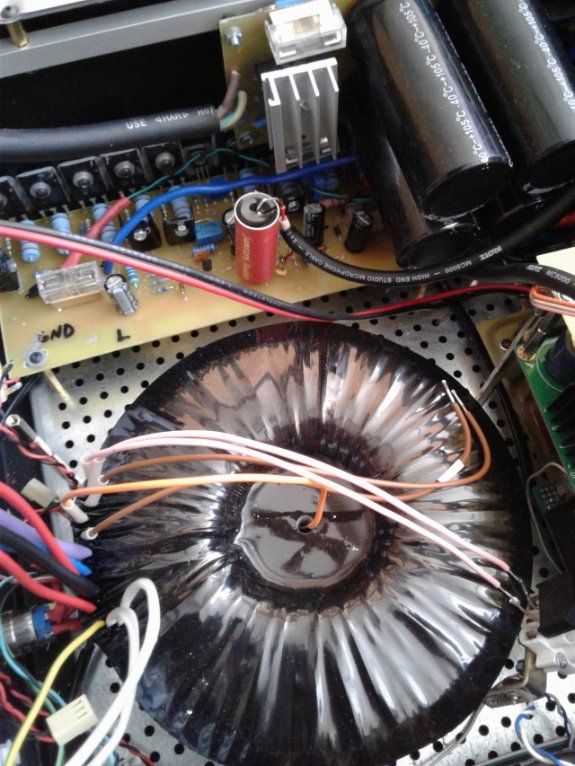

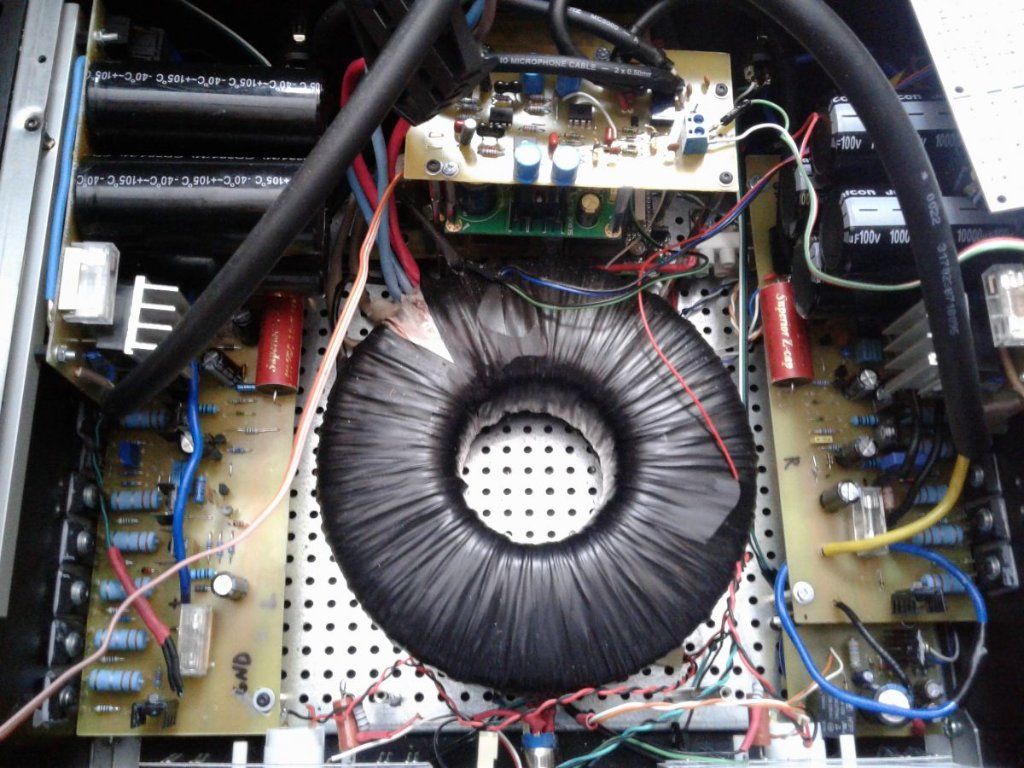

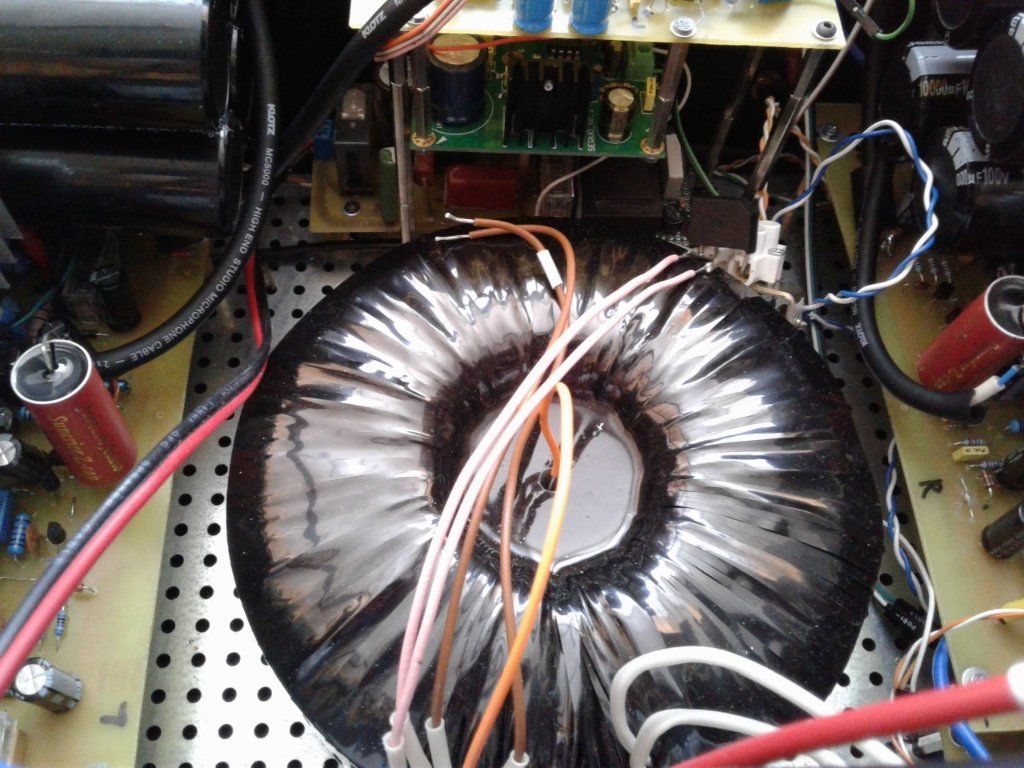

Tylko zaraz bez burzy na temat nieładu . Narazie tak to wygląda ,jak już będzie ok ,wszystko się dopieści . Tutaj na zdjęciu stare trafo. Teraz siedzi już nowe w wykonaniu audio z oddzielnymi uzwojeniami na każdy zasilacz. Póki co, usunąłem te czerwone kondensatory i wstawiłem małe pionowe 1uF 63V , które są w trochę innym miejscu. Lutowanie w takiej pozycji w obudowie do przyjemnych nie należy ? . Niestety nie mam już dzisiaj czasu ,aby sprawdzić , czy coś to zmieniło , bo zaraz do roboty trzeba iść.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

5 godzin temu, kw napisał:

Wskaźniki wychyłowe są odpięte, a czy płytka sterująca nimi też?

Ten układ nie wnosi nic do sprawy brumu,bo jest na wyjściu wzmacniacza i jest skalibrowany pod moc wyjściową. Także czy jest ,czy go nie ma , nie ma różnicy .



10 godzin temu, pataus napisał:

Wiesz co? Rozrysuj sobie wszystkie moduły i połączenia między nimi. Szczególnie zaznacz wszystkie masy.
Może coś takiego jak ja zrobiłem?

Mam podobnie jak u Ciebie ,z małymi różnicami . Pierwsza to , moduł standby i uruchamianie z wyjścia remote przedwzmacniacza. Oddzielne uzwojenie do zasilenia zabezpieczeń i także oddzielne do zasilenia modułu wskaźników i zasilacza wejścia symetrycznego i selektora na przekaźniku , między XLR a RCA . A no i ja nie podłączałem masy na obudowę , tylko wszystko jest od niej odseparowane i obudowa jest podłączona do przewodu ochronnego. Może nie tyle obudowa co płyta montażowa i trafo.

Link to comment
Share on other sites

Udało się ? ! No niestety w tym przypadku jednak  użycie takiego kondensatora powoduję problem . Wróciłem do starych siwych prostokątnych pionowych małych kondensatorów . Do tego ,aby nie było żadnych zakłóceń , trzeba spiąć masy przy gniazdach cinch. Z jednej strony trochę szkoda, bo miałem wrażenie ,że tamte grały lepiej ?.  Chyba ,że spróbuję coś jeszcze pokombinować z jego ustawieniem .

Link to comment
Share on other sites

Jeszcze pokombinowałem z tymi kondensatorami ,bo jakoś te siwe ze zdjęcia, nie zachwycają muzykalnością . Wsadziłem Te moje nieszczęsne Jantzen-y pionowo i ... jest dobrze,a nawet bardzo dobrze? . Po odpaleniu utworu odrazu czuć różnicę w jakości , dźwięk jest czystszy i jest więcej "powietrza"  . Jeszcze muszę trochę inaczej masę pospinać ? i brać się za finalny montaż ustrojstwa. Dzięki wszystkim za pomoc.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

29 minut temu, pataus napisał:

Zssadniczo wydaje mi się dziwne ze sposób montażu kondensatorów ma taki wpływ na pętle masy. Jest na to jakieś wytłumaczenie? Może któryś z nich miał zimny lut przy pierwszej wersji montażu?

Prędzej chodziło o to jak zostały podłączone - gdzie była okładzina zewnętrzna. Na ogół [1] nie ma to większego znaczenia ale tutaj jeśli trafo było tak blisko to może...

[1]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

A może dlatego ,że wydłużyłem ścieżkę do podłączenia kondensatora i zapewne to ,że masą wpiąłem się w trochę inne miejsce niż oryginalnie do tego przeznaczone  . Choć dziwne ,bo to tylko ze 3 cm dalej. Ważne ,że takie działanie przyniosło oczekiwany efekt.  O zimnych lutach nawet nie ma mowy . Ogólnie rzecz biorąc , podczas robienia płytki zostawiłem trochę więcej miejsca , na te kondensatory , bo w oryginalne miejsce na nie przeznaczone się nie mieszczą . Tym samym zrobiłem dodatkowe pady i do jednego na dłuższych "odnóżach" rezystora wejściowego dołączyłem kondensator. Teraz kondensator jest wypięty z dodatkowego miejsca , gdzie był w pozycji leżącej ,a wyprowadzenia rezystora zostały skrócone i jest na swoim miejscu . Do tego kondensator jest jednym wyprowadzeniem w miejscu gdzie ma być oryginalnie  ,a drugie z racji braku miejsca będzie podłączone bezpośrednio do przewodu sygnałowego . Masa przewodu sygnałowego też wpięta tam, gdzie jej miejsce. Cytując klasyka " chciałem dobrze ,a wyszło jak zwykle"  .

Link to comment
Share on other sites

10 godzin temu, Daniel_68412 napisał:

Prędzej chodziło o to jak zostały podłączone - gdzie była okładzina zewnętrzna. Na ogół [1] nie ma to większego znaczenia ale tutaj jeśli trafo było tak blisko to może...

W takim razie jak by tak było to w jednym kanale powinno być cicho , bo nawet jak patrze po zdjęciach z budowy ,to jeden kondensator był odwrotnie niż drugi.

Link to comment
Share on other sites

Dzisiaj już skończyłem ten projekt końcówki mocy i podłączając na koniec wejście XLR , trochę mnie zdziwiła jedna rzecz. Po przełączeniu na owe wejście pojawił się przydźwięk sieciowy ,ale nie to mnie zaskoczyło . Wziąłem  więc kawałek przewodu i podłączyłem do głównej masy ,a drugim końcem dotykałem masy wejścia XLR na płytce . Buczenie ustawało ,ale nie do końca i to mnie martwiło. Dopiero przylutowanie drugiego końca ,sprawiło ,że wszystko ucichło .  Widać ,że tutaj bardzo ważna jest nawet mała rezystancja ,bo pewnie dotykając nie zapewniałem tak dobrego styku, jak lutowanie.

Link to comment
Share on other sites

8 godzin temu, pataus napisał:

Za słówka łapiemy? Odseparowana może być? ?

Żadne słówka, jedynie trzeba sobie zdawać sprawę, ze masa ukłądu w obudowie metalowej nie powinna wisieć w powietrzu.  Oczywiście zawsze pozostaje problem z pogodzeniem tego uziemieniem obudowy, ale na ten temat było już na forum bardzo dużo.

Link to comment
Share on other sites
