Prośba o pomoc podczas regulacji azymutu


luso

Rekomendowane odpowiedzi

W ostatnim dniu ubiegłego roku stałem się posiadaczem gramofonu. Można o tym poczytać trochę w tym wątku

Tymczasem ciągle walczę z moim gramofonem. Dziś przyszła pora na kalibrację nowej wkładki. Wszystko poszło w miarę gładko oprócz jednej z najprostszych regulacji tj. regulacji azymutu. Czy ja dobrze widzę, że muszę wprowadzić drobną korektę. Proszę zwrócić uwagę na wkładkę i jej odbicie w płycie winylowej na zdjęciu zawartym w pliku wkladka.JPG. Jak dla mnie jest "krzywo" .

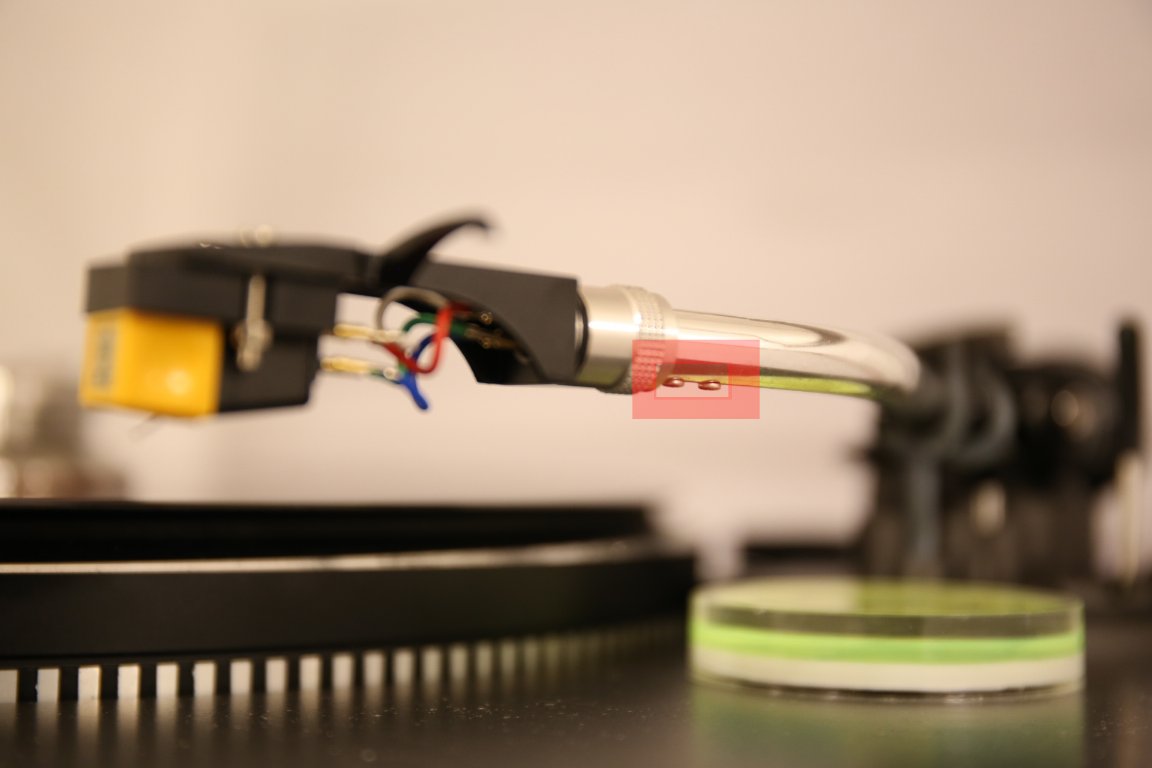

Dodatkowo proszę o potwierdzenie tego, że regulacji azymutu dokonuje się za pomocą śrubek zaznaczonych na zdjęciu azymut.JPG

Z góry dziękuję za odpowiedzi ?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

34 minuty temu, luso napisał:

Proszę zwrócić uwagę na wkładkę i jej odbicie w płycie winylowej na zdjęciu zawartym w pliku wkladka.JPG. Jak dla mnie jest "krzywo" .

użyj lusterka zamiast płyty , będzie widać .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

8 minut temu, bolo_senor napisał:

będzie widać .

Nie widać ??

45 minut temu, luso napisał:

Dodatkowo proszę o potwierdzenie tego, że regulacji azymutu dokonuje się za pomocą śrubek zaznaczonych na zdjęciu

Możesz troszkę poluzować i spróbować lekko przekręcić .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

15 minut temu, KALIBER napisał:

Nie widać ??

Możesz troszkę poluzować i spróbować lekko przekręcić .

Czekam na śrubokręty...

A jeśli te śruby całkowicie wykręcę jaki będzie tego efekt?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

2 minuty temu, luso napisał:

A jeśli te śruby całkowicie wykręcę jaki będzie tego efekt?

Trzymają osadzone gniazdo , całkiem nie odkręcaj bo może być problem z ponownym dokręceniem jeżeli jest zbyt lużno obsadzone .

Pozostaw przykręcony headshell do ramienia , jak poluzujesz ciut śrubki , spróbuj lekko obrócić .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

1 godzinę temu, KALIBER napisał:

Nie widać ??

widać wkładkę

patrząc z przodu na wkładkę odbicie ma być równo ze wspornikiem . Wkładka może być krzywo . Antyskating na 0

tak się ustawia azymut .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez bolo_senor
Odnośnik do komentarza
Udostępnij na innych stronach

10 godzin temu, bolo_senor napisał:

Wkładka może być krzywo

Kurna , ale nie na tyle jak widać ,  bo to dziwaczne jest .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

13 godzin temu, KALIBER napisał:

jak poluzujesz ciut śrubki , spróbuj lekko obrócić .

Jeszcze raz , zdejmij headshell , widać osadzone gniazdo z pinami .

Po poluzowaniu śrubek spróbuj pęsetą lub innym ustrojstwem chwycić za piny i obrócić .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Polecam taki przyrząd, niedrogi i łatwy w użyciu. Pomaga przy regulacji azymutu i VTA (o ile, rzecz jasna, samo ramię jest wyposażone w regulację).



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Łukasz_62438
Odnośnik do komentarza
Udostępnij na innych stronach

15 godzin temu, luso napisał:

W ostatnim dniu ubiegłego roku stałem się posiadaczem gramofonu. Można o tym poczytać trochę w tym wątku

Tymczasem ciągle walczę z moim gramofonem. Dziś przyszła pora na kalibrację nowej wkładki. Wszystko poszło w miarę gładko oprócz jednej z najprostszych regulacji tj. regulacji azymutu. Czy ja dobrze widzę, że muszę wprowadzić drobną korektę. Proszę zwrócić uwagę na wkładkę i jej odbicie w płycie winylowej na zdjęciu zawartym w pliku wkladka.JPG. Jak dla mnie jest "krzywo" .

Dodatkowo proszę o potwierdzenie tego, że regulacji azymutu dokonuje się za pomocą śrubek zaznaczonych na zdjęciu azymut.JPG

Z góry dziękuję za odpowiedzi ?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Na zdjęciu widzę inny headshell,  na filmie jest oryginalny .

Wcześniej też był  problem z azymutem ?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

4 godziny temu, KALIBER napisał:

Kurna , ale nie na tyle jak widać ,  bo to dziwaczne jest .

jest brzydko , ale czasem tak bywa

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Bardzo dziękuję za trafną diagnozę problemu ?

Kupiłem nowy headshell do nowej wkładki (headshell nie jest wytworem Nagaoki). Dodatkowo nowy headshell jest o 1.5g cięższy niż oryginalny, co mi jest na rękę. Jak się okazuje sytuacja opisana w pierwszym poście jest związany z headshellem. W momencie, gdy, poluźnię pierścień mocujący headshell do ramienia jestem w stanie dokonać pewnej regulacji azymutu, ze względu na luz na styku headshell ramie. W opisie zakupionego headshella sprzedawca nie umieścił informacji, że jest "lepszy" od oryginalnego bo wyposażono go dodatkowo w regulację azymutu. A ja naiwnie myślałem, że tak prostej rzeczy jak headshella nie można zrobić źle.

Dziś udało mi się skorygować ustawienie azymutu na tyle, że się nie boję odtwarzać płyt. W nadchodzącym tygodniu muszę gdzieś kupić lusterko, które się zmieści na talerzu gramofonu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

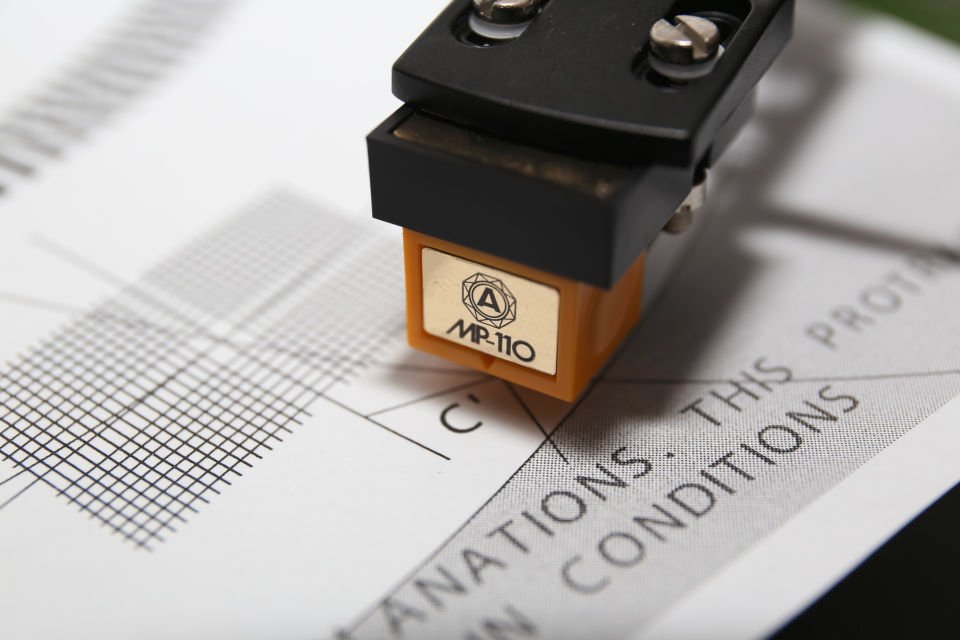

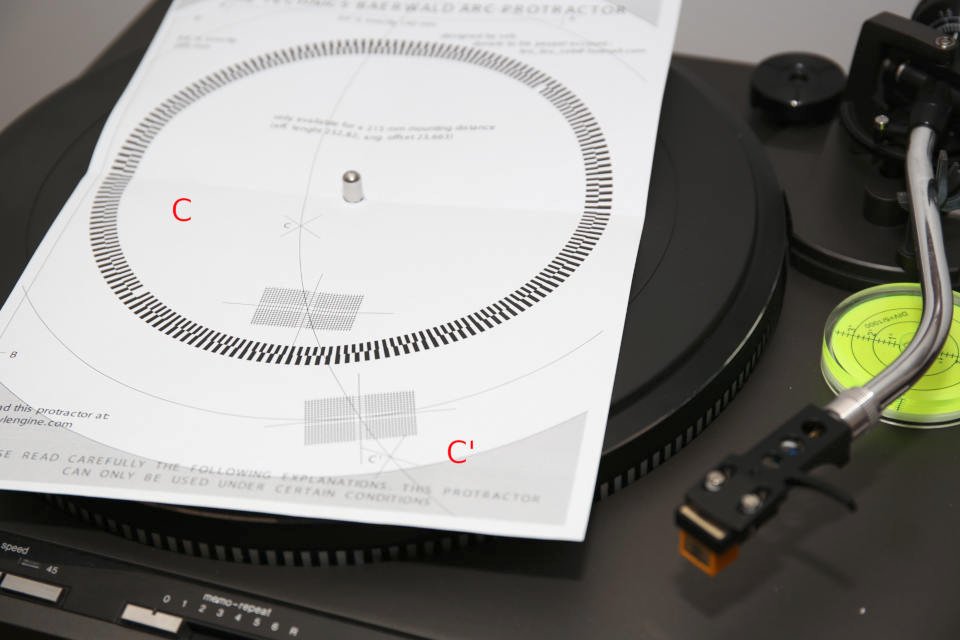

Mam folię aluminiową ? Na jej podstawie można odczytać co się chce, w zależności od tego jak folia ułoży się na talerzu (załącznik 00_azymut.JPG). Dostarczam więcej zdjęć pokazujących rezultaty czwartej w moim życiu kalibracji wkładki gramofonowej. Bardzo proszę oceńcie jak mi poszło z kalibracją. Obawiam się, że nie zrobiłem tego perfekcyjnie ?

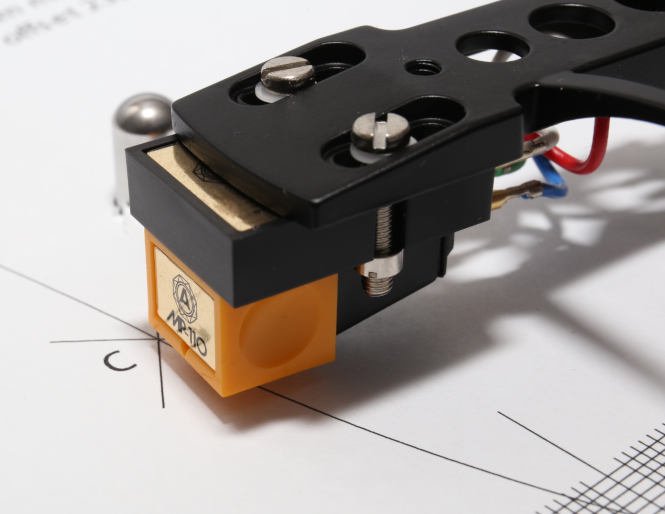

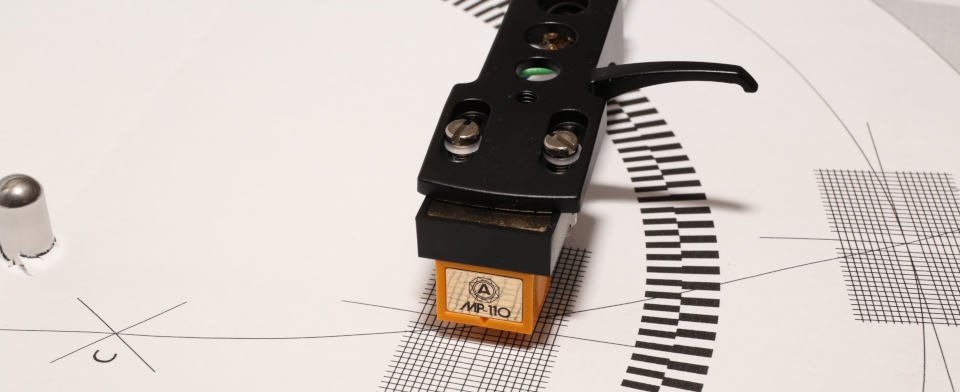

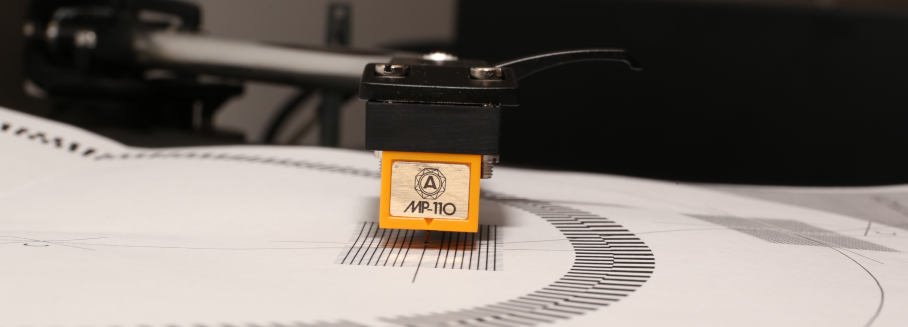

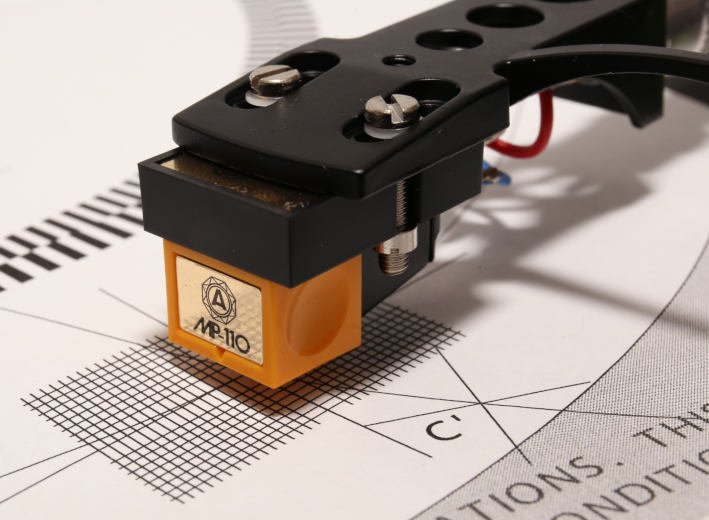

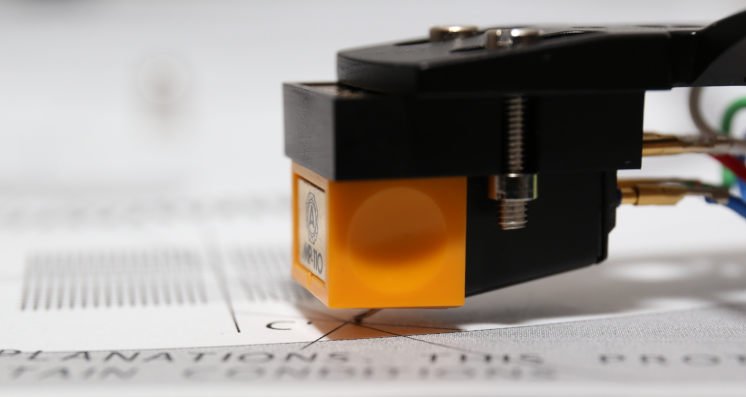

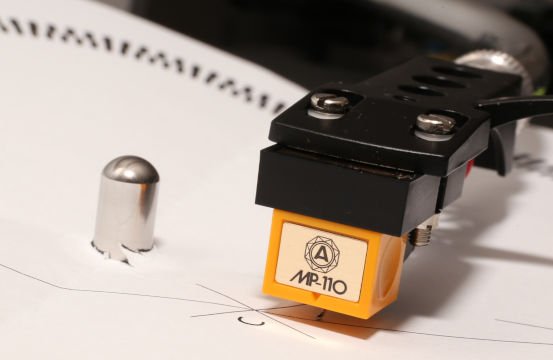

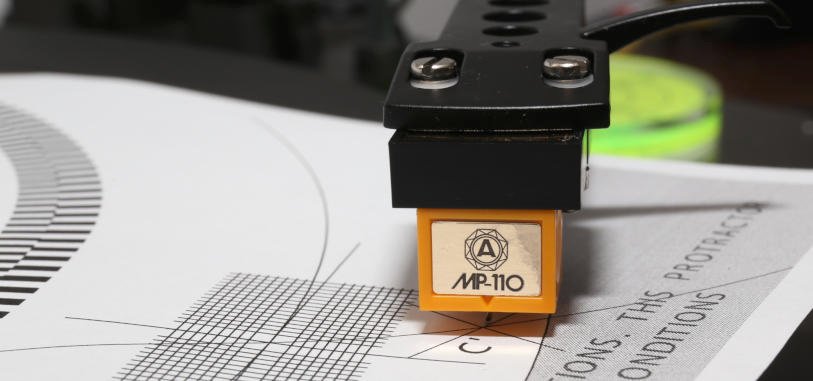

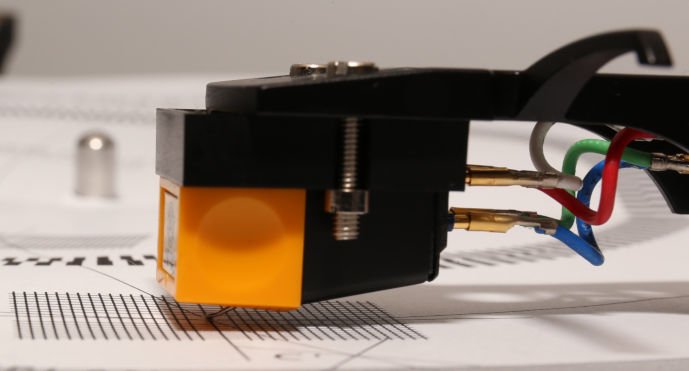

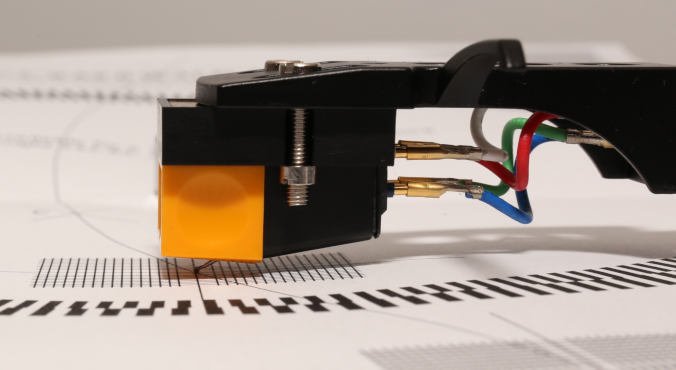

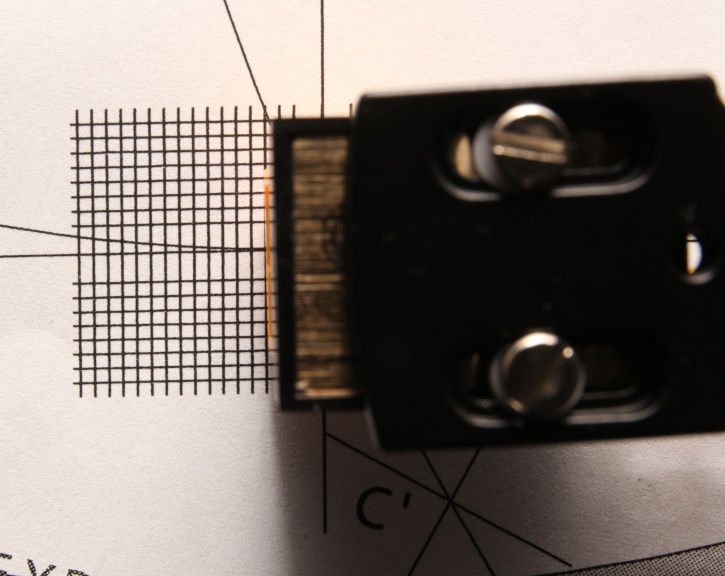

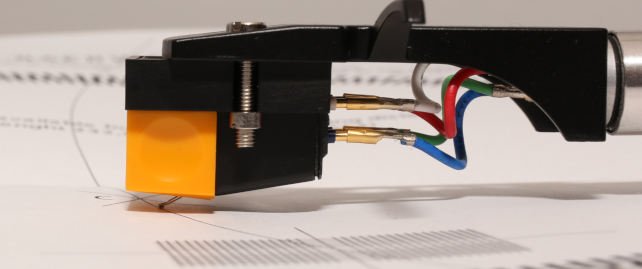

Wkładka w każdym punkcie na szablonie pokazana jest na 3-4 kolejnych zdjęciach. Pierwsze z nich pokazuje pewien kontekst, z którego można wyczytać w jakim położeniu znajduje się wkładka. Kolejne zdjęcia to widok z przodu, boku i ewentualnie z góry. Oczywiście jednego ważnego zdjęcia z góry zapomniałem zrobić, w przypadku kratki w pobliżu punktu C ? Dodatkowo nie jestem w stanie umieścić ramienia dokładnie nad punktem C ponieważ mam wrażenie, że zaczyna działać już mechanika związana z automatycznym powrotem ramienia.

P.S. Nagrałem trochę filmów związanych ze "zjawiskiem falowania membran". Rozumiem, że dla porządku założyć nowy wątek?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )














Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Muszę to napisać .?

Jak to czasem człowiekowi proste sprawy potrafią namieszać w głowie .

Gdyby nawet przekręcić gniazdo w rurce ramienia to i tak to nic nie pomoże w ustawieniach .

No muszę sam siebie wyśmiać .??

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Każda płyta ma grubość i dlatego powinna  leżeć pod szablonem podczas ustawień.

Najlepiej płyta o takiej grubości która występuje w kolekcji najczęściej.

Jak na pierwszy raz to całkiem dobrze wyszło ?
