Przedwzmacniacz DIY Opamp

[zamar]

Jeśli ktoś czuje się na siłach pociągnąć temat zamówień potków oraz części zamówionych grupowo to na pewno reszta osób będzie im bardzo wdzięczna. Lista na potki była wyżej na tej stronie wątku.

Niestety chciałbym jakoś pomóc sam w temacie zamówień jednak również nie mam czasu na cokolwiek...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Somek, dzięki za pcb.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Czy ktoś NIE DOSTAŁ PCB JESZCZE?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Amptone w przeciągu 2 tygodni będzie miało wszystkie wartości kondensatorów styrofleksowych, bardzo miło z ich strony 🙂

Ktoś coś dłubał już? Mój rusza w przyszłym tygodniu najpewniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Witam, też się zbliżam do końca, brak mi jeszcze potków, styrofleksów (dzięki za info o amptone), i gniazd RCA(zlokalizowałem je tylko w farnelu).
Kupowałeś może już potki? a może jeszcze można się podpiąć pod zamówienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

Pewnie więcej osób ma apetyt na potki. Też bym reflektował.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Nawet jeżeli będę zamawiał potki dla siebie, to nie będę zamawiał dla innych. Nie mam czasu na zajecie się organizacją i wysyłkami 😞

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

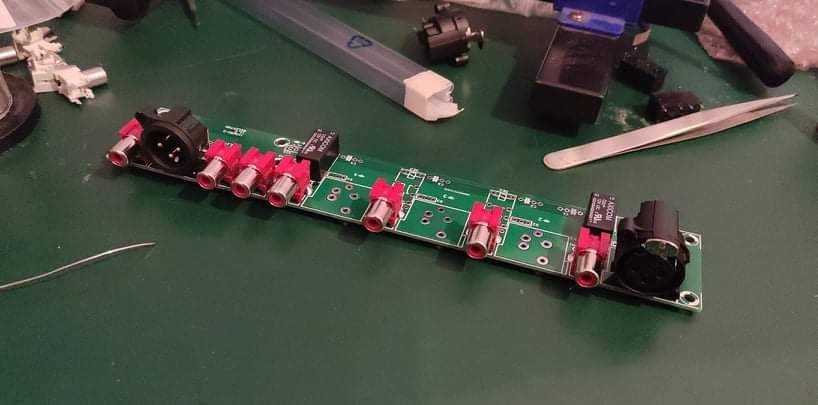

Te gniazda RCA pasują, sprawdziłem. Trzeba tylko nieco rozgiąć piny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Będę zamawiał dla siebie, więc mogę wziąć kilka więcej. Do oddania będą 4 komplety. Kto pierwszy ten lepszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

Ja chętnie odkupię komplet gniazd RCA, zawsze jedna rzecz mniej do szukania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Ja też chętnie odkupię komplet gniazd RCA (wiadomość poszła na PW).


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Widzę, że paczka powinna być u mnie w poniedziałek. Będę dawał znać.

Co do potencjometrów: Blore Edwards ma terminy 8 tygodni na potencjometry do tego projektu. Niech każdy sobie szuka czegoś na własną rękę, bo to nie bardzo ma sens.

Ja na przykład u siebie użyje potka 10k alpsa z silnikiem.

Co do ważnych rzeczy: sklep amptone.pl ma komplet styrofleksów do tego projektów, za co serdecznie im dziękuję! Ja już moje zamówiłem, plus trochę innych pierdół.

Przewód wewnętrzny: ja zamierzam używać Van Den Hula D501, ale myślę że spokojnie można użyć van Damme, Nogami, czy Canare.

Straszny jest ostatnio problem z kondensatorami bipolarnymi, mi się udało zapalać na Panasonic w Mouserze i trochę Nichiconów u Arcziego35 na Allegro.

Jeżeli ktoś ma pytania, albo wątpliwości, proszę pisać w wątku albo PW, postaram się pomóc na ile będę mógł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

potki 2x1k?.

Potencjometry cermetowe 2x1k: Vishay 14920F0GJSX13102KA dostępne są w RS (na magazynie mają 51 sztuk).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Tak, dwa razy 1k liniowe. Cena niemała, choć potki pewnie świetne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Czy jest ktos kto ma w zapasie plytke lub rezygnuje z projektu i chciałby ja odsprzedać?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

W poście 176 z 6 maja- różne kostki do wzięcia kolega "moorgan" chciał sprzedać, może jeszcze posiada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Osoby chcące komplet gniazd RCA proszone są o podanie na priv danych do paczkomatu:

Numer telefonu, paczkomat, mail



Wychodzą jakoś po 3,50-5zł

Gniazda RCA niestety tylko niklowane, nic innego nie ma na rynku.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lost]

W dniu 9.06.2021 o 13:30, SomekPoland napisał:

Ja na przykład u siebie użyje potka 10k alpsa z silnikiem.

Rozumiem, że do głośności (P4?), z tego co mi się wydaje to nie trzeba nic więcej zmieniać, żadnych wartości rezystorów żeby wstawić 10K potka, tylko jeszcze kwestia, że mam logarytmiczny, ale chyba się nada?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

16 godzin temu, lost napisał:

Rozumiem, że do głośności (P4?), z tego co mi się wydaje to nie trzeba nic więcej zmieniać, żadnych wartości rezystorów żeby wstawić 10K potka, tylko jeszcze kwestia, że mam logarytmiczny, ale chyba się nada?

Logarytmiczny da inna charakterystykę regulacji głośności. Muszę zerknąć jaka będzie. U mnie ten 10k z silnikiem jest na przetrzymanie tylko. Docelowo chcę drabinkę 1k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

18 godzin temu, lost napisał:

Rozumiem, że do głośności (P4?), z tego co mi się wydaje to nie trzeba nic więcej zmieniać, żadnych wartości rezystorów żeby wstawić 10K potka, tylko jeszcze kwestia, że mam logarytmiczny, ale chyba się nada?

Logarytmiczny da inna charakterystykę regulacji głośności. Muszę zerknąć jaka będzie. U mnie ten 10k z silnikiem jest na przetrzymanie tylko. Docelowo chcę drabinkę 1k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Witam,
przyszły dzisiaj styrofleksy z amptone, tolerancja pierwsza klasa, kupiłem z górką i w kilku dychach % spokojnie się zmieściły. W zasadzie pozostały mi tylko gniazda RCA do zakupu, reszta jest już na płytkach.
Generalnie to kicha z podzespołami, kondensatory BP zakupiłem w: rezystory.net- i musiałem na podstawkach wlutować bo z sensownych były tylko o takich średnicach, trochę TME, trochę z zapasów, i potki w RS.

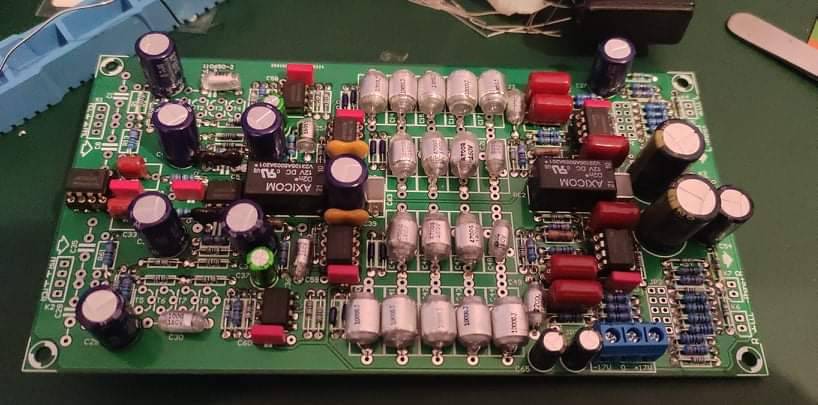

Tak wygląda pcb główna:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak wchodzi pdf w załączniku to daję graficzne połączenia płytek, przy okazji można sprawdzić czy nie walnąłem babola🙂.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Pomalutku, ale do przodu🙂; MC/MM gotowe:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A przy okazji powiedzcie jakie trany w pre MC/MM zastosowaliście?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

@czekin1Kondy 100nF (te przy WO) gdzie kupowałeś? Na potki to się wykosztowałeś ale jak mają się grzać na testach sinusem to faktycznie lepiej mieć wytrzymałe cermetowe. W pamięci mam  dwie ceny w RS za pot. 1k: 82 i 54zł, który jest ten pasujący?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

100nF to stare zakupy u HFO bodajże, zresztą elektrolity panasoniki też częściowo w HFO i u Arczi, BP w rezystory.net (i u Arczi).
Natomiast w RS kupowałem przez pośrednika (podali mi firmy przez które mogę zamówić), bo brałem to prywatnie i brutto mnie to wyszło 109zł/sztukę, czyli ~84zł netto, zresztą bez pośrednika; na firmę w takich ilościach to cenę mają podobną.
Dostałem też wycenę z Mousera i dali 101 zł (wychodzi, że brutto), ale przy zakupie 40sztuk! (4042 zł/40sztuk).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

Mousera bardzo sobie cenię za rozbudowaną linię produktów i "czystość genetyczną" oferty (jeszcze nie zdarzyło mi się wpaść u nich "na minę"). Niestety są też chwile, gdy zrażają do siebie takich jak ja oferując coś rzadkiego i poszkiwanego z ceną "od czapy"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Zostały dwa komplety gniazd RCA. Cena kompletu 14 x 4 zł

Wysyłka 15 zł paczkomat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

Gniazda RCA dzisiaj dotarły - dzienksy! 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zamar]

I jak Panowie ktoś dał radę to już zmontować i  odpalić? Ciekawi mnie jak to gra. Jeszcze sam części nie kupiłem bo nie ma kiedy tego poskładać 😒

Ewentualnie jak ktoś posiada zapas/nadmiar części lub zrezygnował z montażu a posiada elementy to proszę pisać na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Lipca 2021 przez zamar

[ahaja]

No ja mam nadzieję, że to w ogóle nie będzie grać ... sobie samo ... tylko zachowa się jak drut. Zresztą poniekąd wynika to z projektu.

Na razie jest jakiś kłopot z potkami z farnela ... zobaczymy co z tego wyjdzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiostyk]

32 minuty temu, ahaja napisał:

No ja mam nadzieję, że to w ogóle nie będzie grać ... sobie samo ... tylko zachowa się jak drut. Zresztą poniekąd wynika to z projektu.

Jakie op ampy wstawiasz? Mnie kusi, żeby wszędzie dać 49860 nawet tam gdzie Self uznał, że wystarczy 5532 (oczywiście uprzednio słuchając zg. z projektem)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
