    Pawiowy > Ja zrobię dzisiaj IC dla siebie - nie jestem po prostu właścicielem tej szpulki.Odkręciłem sobie 6 metrów na testy.

    Kabli głośnikowych niestety nie da się z tego zrobić - druty są po prostu za cienkie.

    Ale IC będzie niezły.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wrath Współtwórca

    wrath

    Opublikowano
    Opublikowano

    Ja nie plotłem warkoczyka.....

    na rdzeniu 4mm plotłem hmmmmm nie wiem jak to okreslić krzyż? multiskrętka?

    z grubsza na obwodzie mocuje się 2n żył (u mnie n=9) n sygnałowych n masowych. ustawiłem na przemian i przeplatałem sekwencyjnie 2 sąsiednie ze "ze skokiem" ok5 mm



    trochę choinkowo wyglądał, ale zameldowałem go w oplot od linki wspinaczkowej (hihihih tylko żółta była)

    w sumie 2x 3m waży dobe 1,5 kg (na oko) i robi się ok 5 dni



    ale grunt że fajnie gra

    pozdr

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomant Entuzjasta

    tomant

    Opublikowano
    Opublikowano

    a może któryś z kolegów podzieli się techniką zaplatania, czy też układania drucików. może jakieś rysuneczki lub linki. sam chętnie bym sobie coś poskręcał ;-).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wrath Współtwórca

    wrath

    Opublikowano
    Opublikowano

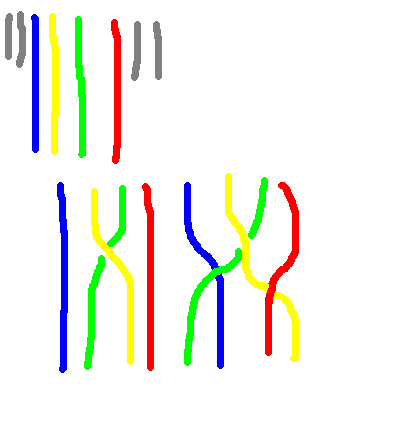

    wklejam rysunki dla warkocza z 3 żył i dla coaxiala 2n (tylko 4 żyłyuwzględnione) na szaro pozostałe przewody.

    Generalna zasada: jeżeli kabel w ostatnim przełożeniu był "nad" to w kolejnym ma być "pod"

    No i należy pilnować aby poszczególne "węzły" były równe



    Przy okazji mam prośbę: czy ktoś ma na zbyciu albo ma namiar na splatane węże nylonowe (takie jak można podziwiać na niektórych kablach głośnikowych). Bardzo się przydają do osłony naszych splotów

    Pzdr

    [obrazekLUKASZ-262947_1.GIF] [obrazekLUKASZ-262947_2.GIF]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-2864-100009764 1170264563_thumb.GIF

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wrath Współtwórca

    wrath

    Opublikowano
    Opublikowano

    --->tomant

    technologia jest prosta (hmmm? raczej poplątana ;-)

    Jeżeli robisz krótki kabel (np interkonekt do 1m) to luzik.

    Weź wszystkie żyły i zepnij mocno gumką recepturką, zostawiając 1cm drutów nz końcu. Ten 1 cm zagnij o 90 stopni , każdy drut w inną stronę. Teraz nic nie powinno Ci się wysmykać.

    teraz weź rdzeń ( najlepiej jak jest sztywny np kabel -drut w pcv fi 1,5 mm)

    delikatnie umieść w środku wiązki, zamelduj go w recepturkę , tak żeby po drugiej stronie gumki był centralnie

    ustaw wiązki sygnał- masa-sygnał-masa......itd jak ustawiłeśto załóż drugą recepturkę 5 cmpowyżej pierwszej (ten odcinek bedzie służył do lutowania zaciskania) odcinek między recepturkami oklej silnie taśmą izolacyjną albo poloplastrem (best choice!)

    Początek kabelka w imadełko i pleciesz. Byle równo ;-)



    Jeżeli pleciesz dłuższy kabel zasadniczo nic się nie zmienia, ale niestety żyły musisz pozbierać w jakieś pętka bo wyjdzie ci najwyżej jeż



    Powodzenia

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Matthew Stały bywalec

    Matthew

    Opublikowano
    • Autor
    Opublikowano

    udało się kumplowi znaleźć niezły ekran z dobrego koncentryka.. niezły=gęsty...do tego IC na bazie powyższego badanego kabelka... już mam nawet pudełeczko ;))) nie powiem po czym ale mam.

    [obrazekLUKASZ-263711_1.jpg]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Matthew Stały bywalec

    Matthew

    Opublikowano
    • Autor
    Opublikowano

    ok, słuchajcie, jadę po szpulkę, kumpel mi daje połowę tego, zobaczymy ile tego jest, ja potrzebuje na mój IC, na sygnałówkę do wzmacniacza i trochę jeszcze na zapas, pewnie sporo zostanie, dam znać jutro...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • Redaktorzy
    Fr@ntz Biegły

    Fr@ntz

    Opublikowano
    • Redaktorzy
    Opublikowano

    Matthew - potwierdzam w takim razie swoją poprzednią chęć zakupu ww kabla - poproszę 6m

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Fr@ntz

    ---------------------------------

    "I am an audiophile"

    Odnośnik do komentarza
    Udostępnij na innych stronach
    fadeover Współtwórca

    fadeover

    Opublikowano
    Opublikowano

    No więc po jednodniowych odsłuchach jestem zachwycony kabelkiem.

    Absolutna transparentność. Niczego nie brakuje. Świetna równowaga tonalna, absolutna precyzja i to zarówno w dynamice jak i przestrzeni. Panowie kabelek za kilkanaście złotych zagrał jak dobry kabel za kilkaset.

    Zaczynam pod wpływem moich ostatnich eksperymentów zastanawiać się : Po co wydawałem tyle forsy na IC ? ;)

    Myślę ,że granica od której warto kupować kable to 1k. Niestety , nie udało mi sie do tej pory zrobić IC , który brzmiałby jak kabel za min 1k. Ale wszystko przede mną :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    fadeover Współtwórca

    fadeover

    Opublikowano
    Opublikowano

    Panowie, jeśli jest taki ciąg na kable DiY , to może zamówimy coś wspólnie w internecie ? Ktos zna może dobre źródło na kabel z metra ? MOże wyjdzie tym razem cos kosmicznego !!:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • Redaktorzy
    Fr@ntz Biegły

    Fr@ntz

    Opublikowano
    • Redaktorzy
    Opublikowano

    dobry pomysł. Można poszperać po azjatyckich stronach - przewijało sie na forum filka linków do firm produkujących druty wg specyfikacji dla kilku kablowych gigantów (brakuje tylko firmowych nadruków typu Cardas, czy Fadel ;-))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Fr@ntz

    ---------------------------------

    "I am an audiophile"

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pawiowy Współtwórca

    pawiowy

    Opublikowano
    Opublikowano

    fadeover - interesujące to co napisałeś . Chyba warto sobie popróbować "skomponować" IC. Nieduże pieniądze ,a może będzie miodzio ... hm ,kto to wie ?



    Matthew - czekamy na cenowe propozycje.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pawiowy Współtwórca

    pawiowy

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - było o tym , ale upadło. Może teraz ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
