Pomiar charakterystyki głośników - Harpia 300B mini

lete

Przez lete ,
w Akustyka

 Udostępnij
Tematy

Rekomendowane odpowiedzi

lete Stały bywalec

lete

Opublikowano
Opublikowano (edytowane)

Co Panowie sugerujecie? Da się tu coś skorygować? Jak, czym?

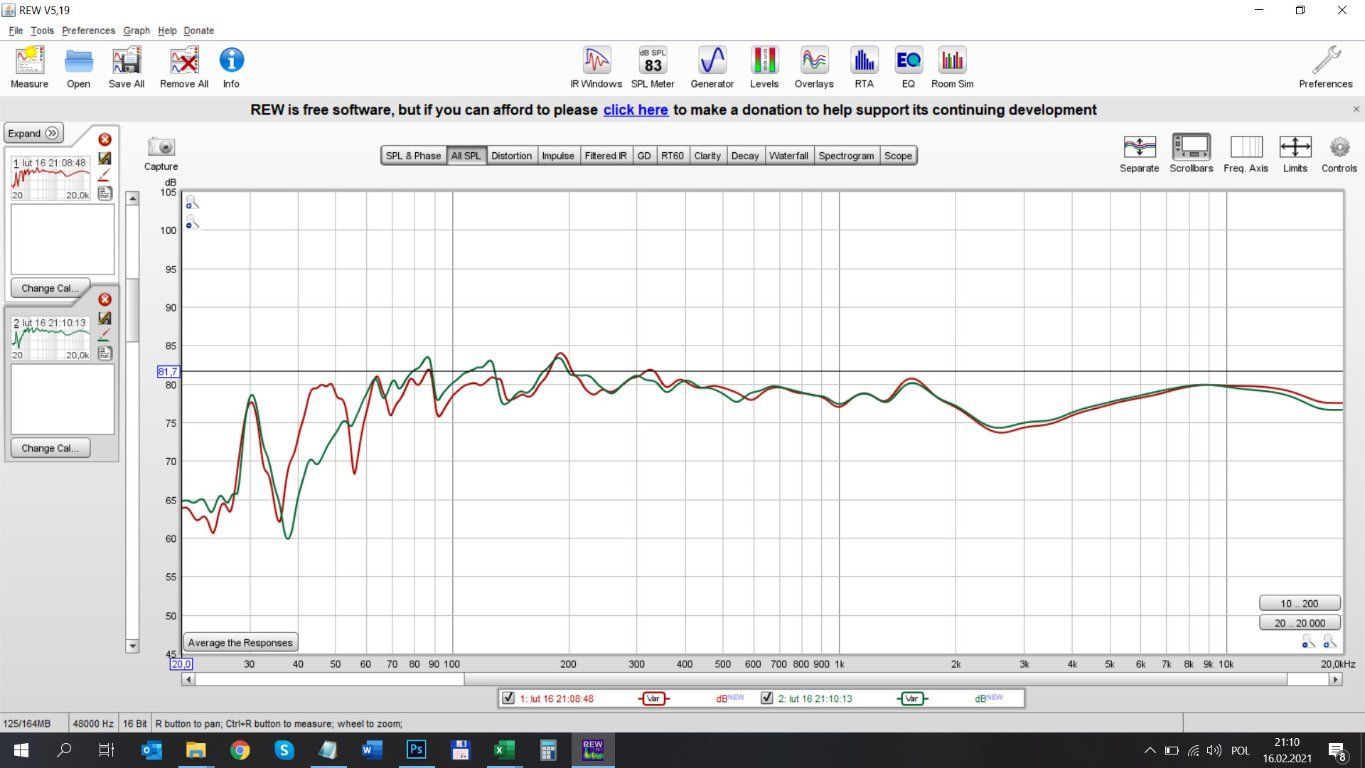

Mikrofon UMIK-1, program REW - pomiary kolejne (lewy - czerwony, prawy - zielony), ale bez ustawiania kolumn w punkcie pomiaru, a jedynie na bazie przeniesienia zestawu pomiarowego pod kolumnę (bez ruszania kolumny). Odległość mikrofonu od membrany głośników - 10 cm.

Konstrukcja na zwrotnicy I rzędu, dwudrożna, kopułka SEAS 27TBFC/G, midwoofer szerokopasmowy Seas FA22RCZ.

Tak ten szerokopasmowiec performuje wg producenta:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A u mnie pomiar wygląda tak:


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez lete
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Ricambi Kompan

Ricambi

Opublikowano
Opublikowano
50 minut temu, lete napisał:

Odległość mikrofonu od membrany głośników - 10 cm.

Napisz dokładnie jak to mierzyłeś.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
lete Stały bywalec

lete

Opublikowano
  • Autor
Opublikowano
8 minut temu, Ricambi napisał:

Napisz dokładnie jak to mierzyłeś.

Najpierw kalibracja - wiadomo (75dB testowe).

Potem ustawienie mikrofonu przy pierwszej kolumnie, odległość 10 cm od ścianki kolumny, nieco poniżej centralnego punktu membrany tweetera. Pierwszy pomiar.

Drugi pomiar po przestawieniu mikrofonu - ta sama wysokość, ta sama odległość od ścianki kolumny. Pomiar - nałożenie dwóch przebiegów, jak na obrazku.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Ricambi Kompan

Ricambi

Opublikowano
Opublikowano
Teraz, lete napisał:

Najpierw kalibracja - wiadomo (75dB testowe).

Potem ustawienie mikrofonu przy pierwszej kolumnie, odległość 10 cm od ścianki kolumny, nieco poniżej centralnego punktu membrany tweetera. Pierwszy pomiar.

Drugi pomiar po przestawieniu mikrofonu - ta sama wysokość, ta sama odległość od ścianki kolumny. Pomiar - nałożenie dwóch przebiegów, jak na obrazku.

Tak myślałem. Nie możesz mierzyć kolumny z tak małej odległości. Prawidłowo mierzy się z jednego metra na poziomie osi odsłuchowej wyznaczonej przez konstruktora kolumny. Dodatkowo w pomieszczeniu musisz użyć pomiaru bramkowanego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
lete Stały bywalec

lete

Opublikowano
  • Autor
Opublikowano
14 minut temu, Ricambi napisał:

Napisz dokładnie jak to mierzyłeś.

W sensie, jak obsługiwałem program REW? Tak, jak z "samouczka" na YT ?





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Ricambi Kompan

Ricambi

Opublikowano
Opublikowano
Teraz, lete napisał:

W sensie, jak obsługiwałem program REW? Tak, jak z "samouczka" na YT ?





Tak od biedy możesz pomierzyć pojedynczy głośnik, nie da się pomierzyć w ten sposób kilku na raz. Zainstaluj sobie program ARTA i poczytaj o wykonywaniu prawidłowych pomiarów.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
lete Stały bywalec

lete

Opublikowano
  • Autor
Opublikowano
Teraz, Ricambi napisał:

Tak od biedy możesz pomierzyć pojedynczy głośnik, nie da się pomierzyć w ten sposób kilku na raz. Zainstaluj sobie program ARTA i poczytaj o wykonywaniu prawidłowych pomiarów.

Na ucho wszystko mi pasuje, poza podbitą artykulacją (wokal żeński) spółgłoski "F" - za bardzo ta spółgłoska się wyróżnia, mało naturalnie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
mik_ Poszukiwacz

mik_

Opublikowano
Opublikowano

Mógłbyś podać wymiary pokoju, pomiar lewej, prawej oraz obu w miejscu odsłuchu przy ustawionym mikrofonie w miejscu głowy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Scan-Speak  R3004 15W 26W

Odnośnik do komentarza
Udostępnij na innych stronach
lete Stały bywalec

lete

Opublikowano
  • Autor
Opublikowano
Teraz, mik_ napisał:

Mógłbyś podać wymiary pokoju, pomiar lewej, prawej oraz obu w miejscu odsłuchu przy ustawionym mikrofonie w miejscu głowy.

W miejscu odsłuchu wygląda tak (pokój 21m2 -> 5,4x3,9 -> system na krótszej ścianie):

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Dziękuję 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jurek Kompan

jurek

Opublikowano
Opublikowano
16 minut temu, lete napisał:

Na ucho wszystko mi pasuje, poza podbitą artykulacją (wokal żeński) spółgłoski "F" - za bardzo ta spółgłoska się wyróżnia, mało naturalnie.

To może być "uroda" woofera. Można przerobić całą zwrotnicę (ciąć niżej), ale efektywność mocno spadnie. Jaka jest częśtotliwość podzału?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
lete Stały bywalec

lete

Opublikowano
  • Autor
Opublikowano
16 minut temu, jurek napisał:

To może być "uroda" woofera. Można przerobić całą zwrotnicę (ciąć niżej), ale efektywność mocno spadnie. Jaka jest częśtotliwość podzału?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie mam takiej informacji... Harpia nigdy nie podawała tego typu danych - o ile pamiętam, nawet pomiarów nie robili, które byłyby publikowane do danego modelu kolumny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Ape Stały bywalec

Ape

Opublikowano
Opublikowano



. Zainstaluj sobie program ARTA i poczytaj o wykonywaniu prawidłowych pomiarów.


Gdzie można znaleźć taką lekturę w naszym języku?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

GŁOŚNIKOWY OPORNIK

Odnośnik do komentarza
Udostępnij na innych stronach
audioburak Weteran

audioburak

Opublikowano
Opublikowano

Według producenta wygląda FA22'ka trochę inaczej:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a hificompass to konkretne pomiary zakupionych głośników ze sklepu ...

PS. niedługo minie 7 lat pełnych zachwytu nad tą Harpiową konstrukcją ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i skoro jest tak dobrze ... ...



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Ring radiator rules

Odnośnik do komentarza
Udostępnij na innych stronach
lete Stały bywalec

lete

Opublikowano
  • Autor
Opublikowano
W dniu 17.02.2021 o 13:51, audioburak napisał:



PS. niedługo minie 7 lat pełnych zachwytu nad tą Harpiową konstrukcją ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i skoro jest tak dobrze ... ...



Musze uzupelnic tamten watek o aktualny stan - troche sie zmienilo (modyfikacja zwrotki, okablowania, terminale CMC), a kolumienki nadal sa ze mna ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
