Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)


tom8848
 Share

Recommended Posts

czy te mądrości Maca muszą się wyświetlać na każdym pocżątku strony , jak te śmieci* wyłączyć ?



* poważne i przydatne wskazówki stają się śmieciami , jeśli nas atakują z każdego dostępnego miejsca łącznie z lodówką 😞

DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites

Wczoraj spadł pierwszy śnieg . Mikołaj szybciej prezenty przyniósł .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Rezy dotarły. Napięcie lamp 321,95 V i 321,99 V. Żarzenia 12,796 V i 12,796 V

Napięcia lamp rosną wcześniej były mniejsze. Ile potrzeba na ustabilizowanie? Prąd na lampach się zmienia. Czy to normalne? Raz większy raz mniejszy.

Edited by 1Ender
Link to comment
Share on other sites

1 hour ago, luckyguliver said:

Czy ktos podliczyl jaki bedzie koszt takiego projektu?

Bylo już nie raz w wątku



1 hour ago, luckyguliver said:

Czy ktos znalazl jakas fajna obudowe?

Dla każdego fajna znaczy co innego



1 hour ago, luckyguliver said:

Zakladam, ze bedzie mozna zainstalowac gniazda XLR?

Pewnien nie jestem ale symetrycznych wejść CHYBA to pre nie ma.

Link to comment
Share on other sites

Nie rozumiem dlaczego co niektórzy uparli się żeby robić w tym pre wejście, czy wyjście symetryczne. Stosowanie do tego celu transformatorów typu np. ltr110 i tak nie uczyni toru symetrycznym.

Lepiej przy takim zapotrzebowaniu zrealizować układ, który po prostu jest symetryczny, jak np klon któregoś audio research, sprzedawany przez Chińczyków pod nazwą LS60 lub LS69.



Link to comment
Share on other sites

22 minuty temu, Tomek 1685 napisał:

Nie rozumiem dlaczego co niektórzy uparli się żeby robić w tym pre wejście, czy wyjście symetryczne. Stosowanie do tego celu transformatorów typu np. ltr110 i tak nie uczyni toru symetrycznym.

Lepiej przy takim zapotrzebowaniu zrealizować układ, który po prostu jest symetryczny, jak np klon któregoś audio research, sprzedawany przez Chińczyków pod nazwą LS60 lub LS69.



Obsypuje glowe popiolem 🙂 Ja po prostu laikiem w temacie jestem.

Link to comment
Share on other sites

Gniazda zainstalować można i zrobić wyjście symetryzowane impedancyjnie bez transformatora też można - chociaż jak popatrzymy na ceny kondensatorów jakie stosujecie to chyba lundahl tańszy 😉 W każdym razie warto wiedzieć, do czego to potrzebne. Bajki o "symetrycznym torze" proponuję do działu hajendu.

nagrywamy.com

Link to comment
Share on other sites

12 minut temu, przemak napisał:

jak popatrzymy na ceny kondensatorów jakie stosujecie to chyba lundahl tańszy 😉

trzeba pamiętać ,że nie można zastosować transformatora symetryzującego wyjście bez kondensatora wyjściowego.

DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites

6 minut temu, artw napisał:

trzeba pamiętać ,że nie można zastosować transformatora symetryzującego wyjście bez kondensatora wyjściowego.

Z tym to różnie, zależy, jaki transformator 😉 Ale  miałem na myśli dodatkowy kondensator do wyjścia symetryzowanego impedancyjnie.

nagrywamy.com

Link to comment
Share on other sites

W dniu 10.07.2021 o 19:20, wiesiek9990 napisał:

U mnie ConradJohnson już w domku

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ile Cie ten domek kosztował?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

18 minut temu, 1Ender napisał:

Istnieje jakaś alternatywa dla "mudoszopa", gdzie wytną otwory i zrobią nadruki? Taniej?

Tak, kupić frezerkę za milion złotych i robić to taniej.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

1. Tam jest.

2. Jest co najmniej dobrze.

3. Stosunkowo szybko.

4. Bardzo elastycznie.

5. Stosunkowo tanio, a nawet jak za wartość jaką to daje to bardzo tanio.

6. Zobaczyć własne dzieło w ładnej obudowie bezcenne.

*nie traktuj tego jak wiedzy, to tylko moja opinia.

Edited by Muzg

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

10 godzin temu, przemak napisał:

Z tym to różnie, zależy, jaki transformator 😉 Ale  miałem na myśli dodatkowy kondensator do wyjścia symetryzowanego impedancyjnie.

nie warto mącić ludziom w głowie i wyszukiwać szczególnych przypadków.

Lepiej przejąć że w tym układzie kondensator wyjściowy jest potrzebny zawsze

DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites

1 godzinę temu, artw napisał:

nie warto mącić ludziom w głowie i wyszukiwać szczególnych przypadków.

Lepiej przejąć że w tym układzie kondensator wyjściowy jest potrzebny zawsze

W tym układzie tak, ale nie pisałeś o tym układzie. Tak czy inaczej miałem na myśli dodatkowy kondensator (i opornik) do wyjścia symetryzowanego impedancyjnie.

nagrywamy.com

Link to comment
Share on other sites

20 minut temu, przemak napisał:

W tym układzie tak, ale nie pisałeś o tym układzie. Tak czy inaczej miałem na myśli dodatkowy kondensator (i opornik) do wyjścia symetryzowanego impedancyjnie.

piszemy w temacie o układach WKWA więc piszmy o WKWA, nie musimy tu robić brudu i mącić w głowach mniej doświadczonym użytkownikom dywagacjami na tematy dotyczące całego świata

DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites

Uproszczony schemat WE WY sygnału dla jednego z kanałów. Poprawność??

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by 1Ender
Link to comment
Share on other sites

Godzinę temu, artw napisał:

piszemy w temacie o układach WKWA więc piszmy o WKWA, nie musimy tu robić brudu i mącić w głowach mniej doświadczonym użytkownikom dywagacjami na tematy dotyczące całego świata

Dobra. Czyli wracając do tematu, albo trafo i jeden kondensator albo dwa kondensatory. Oba rozwiązania mają wady i zalety, w normalnych warunkach symetryzacja impedancyjna jest dużo tańsza, tu może być różnie. Parametry obiektywne trafo na pewno ma gorsze, w dodatku warto by zastosować chociaż minimalną przekładnię a nie 1:1, byłyby mniejsze szumy a wzmocnienia jest raczej aż nadto.

nagrywamy.com

Link to comment
Share on other sites

W przypadku lampy w torze można użyć wyjścia se, po co tłumić 2 harmoniczną 😉





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by rysiu126
Link to comment
Share on other sites

Dziękuję.

Obecnie polutwane na szybko, jeden kanał na wejściu. Sygnałowe zwykłym drutem miedzianym za 2 zł za mb. Selektor zasiliłem z PCB. Gra to, ale jeszcze tak sobie. Żadnych brumów. Nowe wszystko, za parę dni mam nadzieję, że będzie lepiej.

Brakuje jeszcze parę komponentów.

Mam trochę drutu neotecha up-occ, następne RCA na wejściu, może polutuje?

Pozdrawiam

Edited by 1Ender
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

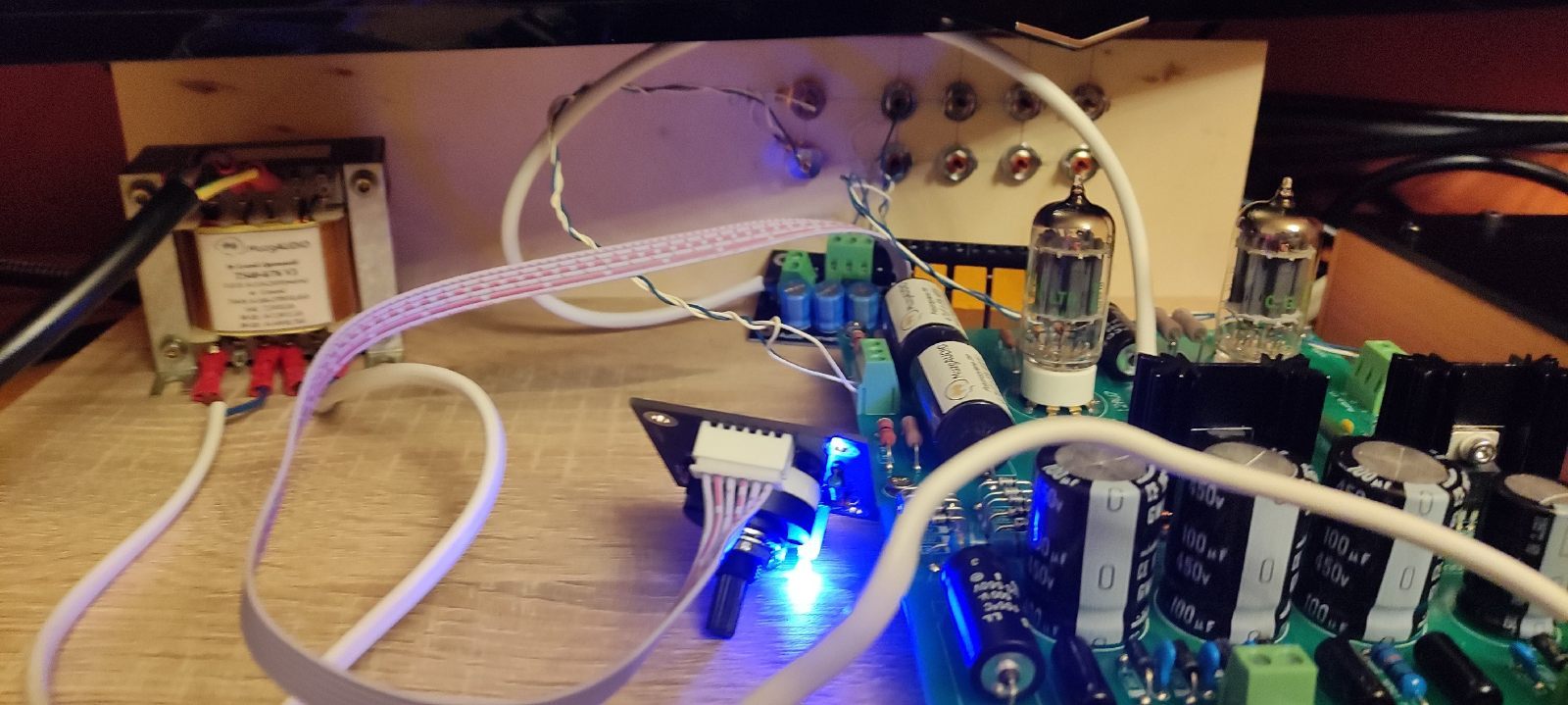

Prowizorka na desce.

Można coś zrobić coś z diodami? Walą po gałach. Jakieś inne wylutować?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
