Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

tom8848

Przez tom8848 ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Rekomendacja

    Opublikowane przez McGyver ,

    Ze względu na ilość zapytań na maila postanowiłem nie odpowiadać indywidualnie, tylko wklejać tutaj. W ten sposób będę miał mniej pisania. Zacznę od tego co Chińczyk wysłał, jest to klon Conrad Johnson PV-12. Ukryta Zawartość Zaloguj się, aby zobaczyć treść. Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Jako D1-D4 diody soft recovery na 1A/400V lub mocniejsze. Pojemności w zasilaniu śmiało pozwiększać.  Zenerki do

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Budujemy preamp na "musztardowej" PCB

    Rekomendacja dodana przez McGyver

    • Dziękuję
    • Lubię to

    8 reakcji

    Pokaż odpowiedź
    Rekomendacja

    Opublikowane przez McGyver ,

    Na tej PCB można również zmontować kopię Klimo Merlin na lampach ECC88/PCC88/E88CC/6922. Te lampy mają inaczej podłączone włókna żarzenia, więc konieczne będą niewielkie modyfikacje ścieżek na lewej stronie PCB. Zmiany jak na obrazku:  Należy przeciąć połączenia między nogami 4 i 5 obu lamp.  Należy odciąć nogi nr. 9 od idących do nich ścieżek. Uwolnione w ten sposób ścieżki należy podłączyć do uwolnionych uprzednio nóg nr 4 (u mnie źółte przewody).  Uwolnione nogi 9 należy podłączyć do

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Sposób montażu diod zabezpieczających przy lampie V2. Żarzenie dla lamp ECC88 - modyfikacja ścieżek.

    Rekomendacja dodana przez McGyver

    • Dziękuję
    • Lubię to

    6 reakcji

    Pokaż odpowiedź
    Rekomendacja

    Opublikowane przez McGyver ,

    Po kawałku.  Zasilanie anodowe: Ukryta Zawartość Zaloguj się, aby zobaczyć treść. Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Zasilacz żarzenia:   Zasilacz układu czasowego: Ukryta Zawartość Zaloguj się, aby zobaczyć treść. Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Ukryta Zawartość 5a

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Schematy szczegółowe.

    Rekomendacja dodana przez McGyver

    0 reakcji

    Pokaż odpowiedź
    Mikha'el Kompan

    Mikha'el

    Opublikowano
    Opublikowano (edytowane)
    9 minut temu, przemak napisał:

    Ale jak to można wyliczyć? To trzeba zmierzyć...

    No to mamy sygnał 1kHz 0dBV 4Vrms i na wykresie szum na -140dB. Taka sytuacja jak na grafice.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Tak ogólnie to pytam bo męczy mnie czy warto pchać się w ten potek na Muses 72323?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Mikha'el
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    przemak Weteran

    przemak

    Opublikowano
    Opublikowano
    5 minut temu, Mikha'el napisał:

    No to mamy sygnał 1kHz 0dBV 4Vrms i na wykresie szum na -140dB. Taka sytuacja jak na grafice.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Tam szum jest bliżej -120, a 4V to przynajmniej 6dB za dużo nawet jak na nowe standardy (no i pytanie o headroom przy okazji), więc mamy w tym przypadku powiedzmy 115. Cokolwiek to jest, to jest pod względem SNR dobre. Niestety powodzenia z uzyskaniem takich wyników w realu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    nagrywamy.com

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mikha'el Kompan

    Mikha'el

    Opublikowano
    Opublikowano
    3 minuty temu, przemak napisał:

    Tam szum jest bliżej -120, a 4V to przynajmniej 6dB za dużo nawet jak na nowe standardy (no i pytanie o headroom przy okazji), więc mamy w tym przypadku powiedzmy 115. Cokolwiek to jest, to jest pod względem SNR dobre. Niestety powodzenia z uzyskaniem takich wyników w realu.

    No ale to jest jak najbardziej z realu i to ze "zwykłym" potkiem 😉

    Sorry chyba się zapędziłem, jednak nie realne.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter_1965 Uczeń

    Peter_1965

    Opublikowano
    Opublikowano

    Witam wszystkich, to mój pierwszy post na tym forum, choć czytam Was już od pewnego czasu.

    Ja również składam CJ na płytce 'musztardowej.

    MAM do Was pytanie dot. napięcia anodowego: ono ma wynosić 330V, czy 320V? Przeczytałem wątek i obie wartości są tu przytaczane. Z BOM wynika, że montujemy 10 diod Zenera na 33V. Jak jest poprawnie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Daniel_68412 Wschodząca gwiazda

    Daniel_68412

    Opublikowano
    Opublikowano
    6 minutes ago, Peter_1965 said:

    Jak jest poprawnie?

    na schemacie też widać 10 sztuk a nic Mac nie pisał, że to się zmienia w poście nr1 (pozostałych nie czytałem)

    pamiętaj, że napięcia bez obciążenia lampami będą większe

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    slawek.xm Mentor

    slawek.xm

    Opublikowano
    Opublikowano
    2 godziny temu, Daniel_68412 napisał:

    a to przepraszam, że namieszałem

    lampki to nie apteka różnica 10V to raptem w tym przypadku 3 %

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 3
    Lubię to Lubię to ×

    ten świat na trzeźwo jest nie do przyjęcia 🙂

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter_1965 Uczeń

    Peter_1965

    Opublikowano
    Opublikowano

    dane katalogowe dla ECC82 ze strony JJ:

    napięcie anodowe typowe 250V, graniczne 300V

    jakie macie napięcie anodowe pod obciążeniem?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Tomek 1685 Kompan

    Tomek 1685

    Opublikowano
    Opublikowano

    Nie należy mylić napięcia anodowego z napięciem jakie daje zasilacz z gałęzi, która podaje napięcie na anodę. Napięcie anodowe mierz się między anodą a katodą lampy. W przypadku CJ, czy KM będzie to między 1, a 3 oraz między 6, a 8 nogą lampy, czy to ecc82, czy e88cc.    W obu topologiach układów napięcie anodowe nie przekracza dopuszczalnych dla danej lampy wielkości.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 6
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    4blues Współtwórca

    4blues

    Opublikowano
    Opublikowano

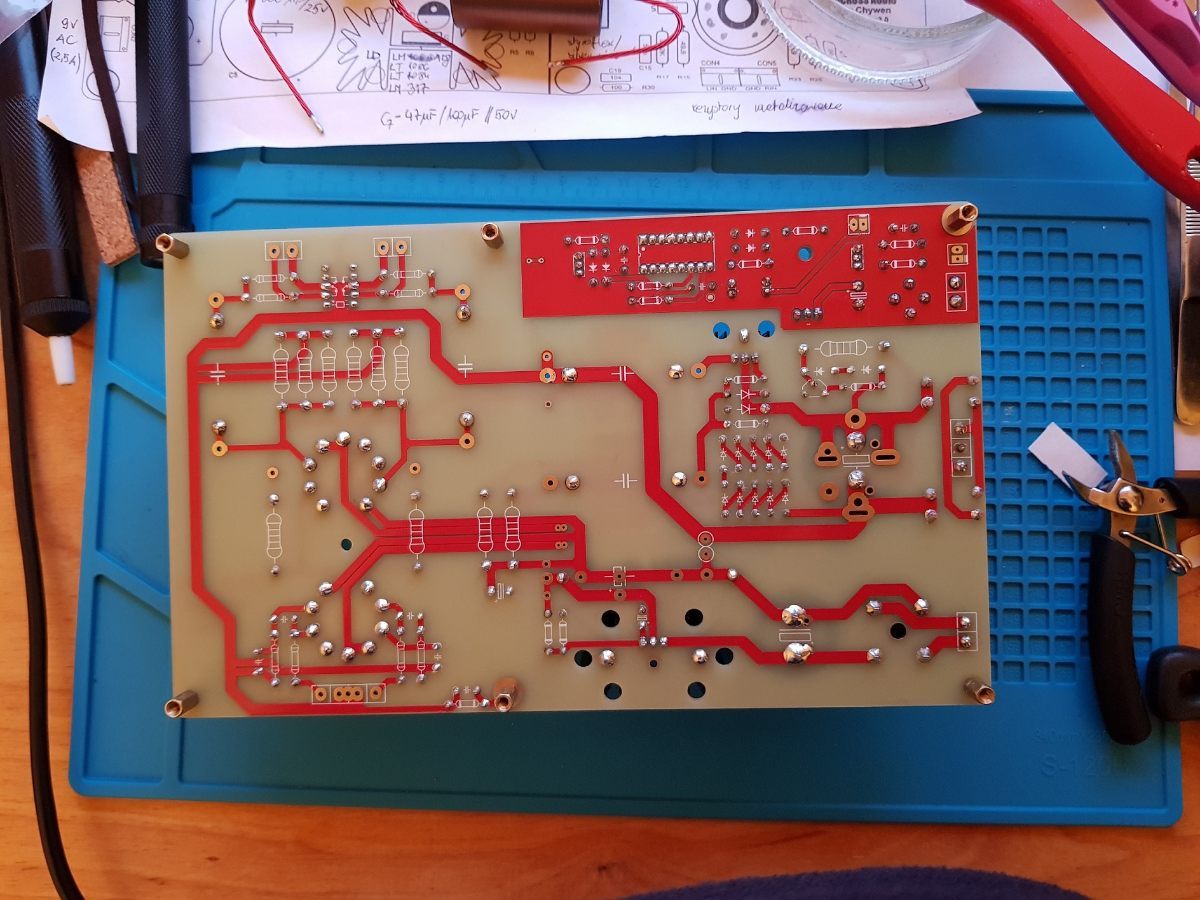

    pospawałem płytki

    jedno jest pewne muszę zainwestować w okulary do czytania







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter_1965 Uczeń

    Peter_1965

    Opublikowano
    Opublikowano

    Wg BOM C8 ma być z zakresu 100-470uF, Ty dałeś 4700, czym się kierowałeś?

    Druga uwaga: konstruktor płytki umieścił C7 tuż obok grzejącego się regulatora napięcia - nie wiem czy jest to najszczęśliwsze rozwiązanie, zastanawiam się czy nie lutować go od drugiej strony druku.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    BalROCK Poszukiwacz

    BalROCK

    Opublikowano
    Opublikowano
    31 minut temu, Peter_1965 napisał:

    nie wiem czy jest to najszczęśliwsze rozwiązanie

    ta płytka ma kilka nie do końca szczęsliwych rozwizań.

    Jeśli chodzi o Twoje pytanie - przejrzyj wątek ze szczególnym uwzględnieniem postów @McGyver (podlinkowane na górze strony) - odpowiedzą na 99% pytań

    35 minut temu, Peter_1965 napisał:

    Wg BOM

    wiele wartości w BoM jest do zignorowania

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    4blues Współtwórca

    4blues

    Opublikowano
    Opublikowano (edytowane)
    2 godziny temu, Peter_1965 napisał:

    Wg BOM C8 ma być z zakresu 100-470uF, Ty dałeś 4700, czym się kierowałeś?

    Druga uwaga: konstruktor płytki umieścił C7 tuż obok grzejącego się regulatora napięcia - nie wiem czy jest to najszczęśliwsze rozwiązanie, zastanawiam się czy nie lutować go od drugiej strony druku.

    Zwiększyłem pojemności w zasilaczu żarzenia za radą kolegi McGyver .

    Czy to będzie słychać ? Nie wiem . McGyver jakimś leszczem bez pojęcia nie jest , wie co robi .

    C7 chciałem dać od spodu płytki ale jakoś z rozpędu go wlutowałem i został . Jak spuchnie to się go wymieni .

    Też mnie wnerwiają elektrolity przy źródłach ciepła .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez 4blues
    edycja
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ganjor86 Poszukiwacz

    ganjor86

    Opublikowano
    Opublikowano

    Pytanie od leszcza bez pojęcia 🙂 Czy to dobry przekaźnik i czy mam go tak przylutować ? Rozstaw nóżek był mniejszy i musiałem je delikatnie odgiąć na zewnątrz.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adalbert Entuzjasta

    adalbert

    Opublikowano
    Opublikowano

    Przekaźnik jest na 12V więc przy zasileniu 5V nie za bardzo. Jak będziesz miał odpowiedni to obróć go o 180 stopni i wtedy lutuj.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ganjor86 Poszukiwacz

    ganjor86

    Opublikowano
    Opublikowano

    Mój ma być na 12V bo będę kraść zasilanie do kontrolera potencjometru i przełącznika źródeł z sekcji opóźniacza.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adalbert Entuzjasta

    adalbert

    Opublikowano
    Opublikowano

    Zasilanie przekaźnika jest od strony rezystorów 121k, więc jak obrócisz przekaźnik to zobaczysz od strony ścieżek, że nie będzie dobry.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Robsonik Entuzjasta

    Robsonik

    Opublikowano
    Opublikowano
    40 minut temu, ganjor86 napisał:

    czy mam go tak przylutować ?

    Zrób tak jak napisał @adalbert.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ganjor86 Poszukiwacz

    ganjor86

    Opublikowano
    Opublikowano

    To jaki polecacie przekaźnik na 12v ? W sekcji opóźniacza mam LM7812 (U1) bo z transformatora mam wyjście 14V i na wyjściu zasilania z opóźniacza CON8 będzie 12v i tam będzie podłączony opóźniacz który ma układ stabilizujący 7805.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adalbert Entuzjasta

    adalbert

    Opublikowano
    Opublikowano

    Ja kupiłem taki tylko na 5V.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Złoto na palladzie nie do zajechania.

    Może oczywiście być innej firmy z innego sklepu, ale powinien tak wyglądać.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adalbert Entuzjasta

    adalbert

    Opublikowano
    Opublikowano

    Tak, podałem Ci od razu link, ale jak chcesz możesz kupić innego "koloru" w innym sklepie ważne żeby wyglądał jak ten. To jest typowy sygnałowy przekaźnik.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adalbert Entuzjasta

    adalbert

    Opublikowano
    Opublikowano

    To że styki złocone to nic nadzwyczajnego, wszystkie tak mają tylko większość złoto ma na srebrze.

    Złoto na palladzie to już mają nieliczne, ale są droższe a takie to  już bym stosował tam gdzie często są przełączane czyli w naszych zainteresowaniach w regulatorach głośności PVC.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    1Ender Kompan

    1Ender

    Opublikowano
    Opublikowano

    Czy taka obudowa wystarczy?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
