Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)


tom8848
 Udostępnij

Rekomendowane odpowiedzi

Uruchomiony .

Po godzinie pracy  napięcie anodowe 328V , żarzenia 6,28V , opóźnienia 5V .

Część sygnałowa zrobiona wg mayfrenda . Będzie słuchanie i zmiany .( No chyba , że j3błem 6 w totka za pierwszym podejściem )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Uważajcie na musztardową płytkę, gdyż tam nie ma rezystora na wejściu do masy. Gdy nie ma nic podłączonego do wejścia, a nie ma potencjometru to siatka wisi w powietrzu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
33 minuty temu, Muzg napisał:

Uważajcie na musztardową płytkę, gdyż tam nie ma rezystora na wejściu do masy. Gdy nie ma nic podłączonego do wejścia, a nie ma potencjometru to siatka wisi w powietrzu.

Pewnie nie dla wszystkich jest to takie oczywiste 🙂 . Podpowiesz jaką pojemność i w którym miejscu najlepiej wstawić?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Godzinę temu, ksiezyc napisał:

Pewnie nie dla wszystkich jest to takie oczywiste 🙂 . Podpowiesz jaką pojemność i w którym miejscu najlepiej wstawić?

Rezystor nie ma pojemności, tylko opór.

Można tam dać 100k, 470k, 1m. Można je powiesić na wejściu między pinami In L a GND i odpowiednio między In R i GND.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
23 minuty temu, Tomek 1685 napisał:

Rezystor nie ma pojemności, tylko opór.

Ha, ha  faktycznie pomerdało mi się 🙂

25 minut temu, Tomek 1685 napisał:

Można tam dać 100k, 470k, 1m. Można je powiesić na wejściu między pinami In L a GND i odpowiednio między In R i GND.

Co jest kryterium wielkości rezystancji? Nie wpływa to negatywnie na dźwięk?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

It's Alive !

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

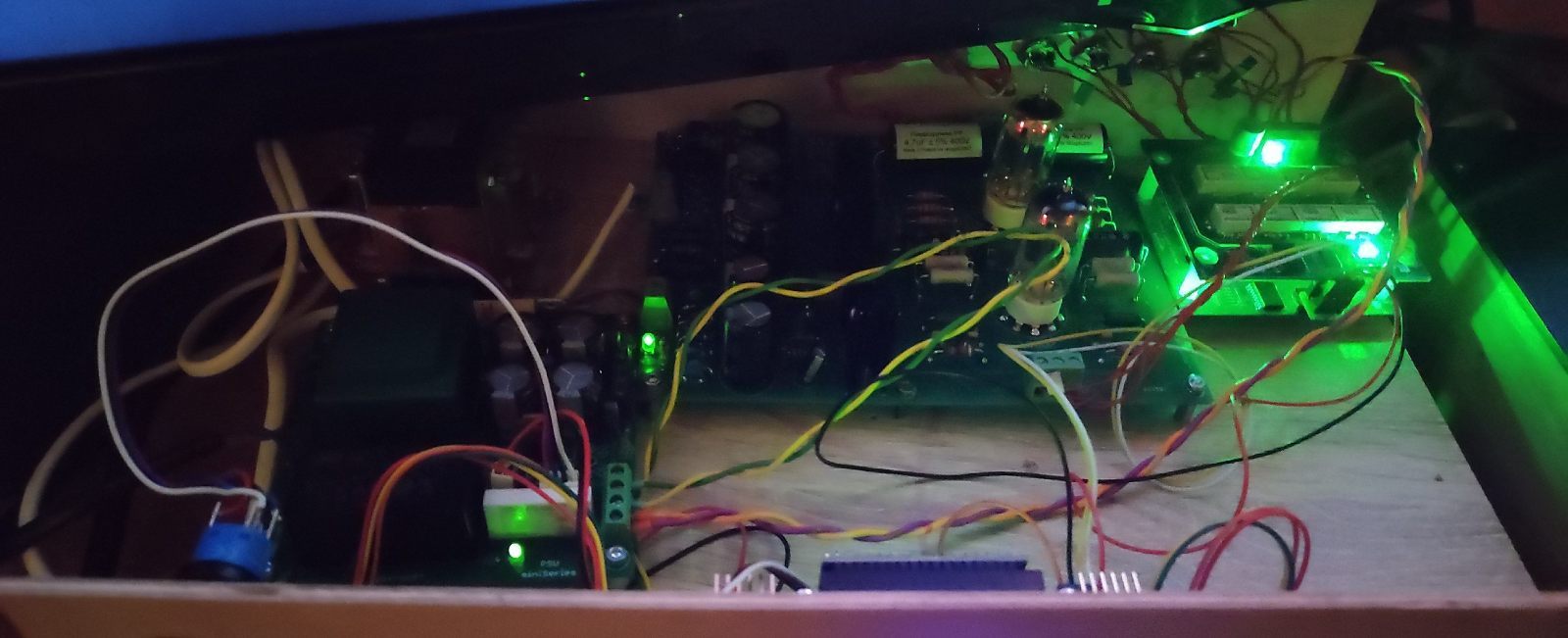

Gra . Uruchomiony bez problemów . Teraz muszę mu domek zbudować .

Chciałem podziękować wszystkim , którzy udzielali się w wątku .







Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Powstają jak grzyby. Mój też. Obudowa wkrótce.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Gdyby, ktoś miał musztardowe PCB z elementami lub bez, to proszę o info.

Dziękuję wszystkim.

Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez 1Ender
Odnośnik do komentarza
Udostępnij na innych stronach
Powstają jak grzyby. Mój też. Obudowa wkrótce.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Gdyby, ktoś miał musztardowe PCB z elementami lub bez, to proszę o info.
Dziękuję wszystkim.
Pozdrawiam
Nie masz pyknięć w głośnikach przy regulacji głośnośni?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie wszystko okej. Słychać przekaźnik. Żadnych puknięć, trzasków. Cały układ od @gavron04. Sterownik, zasilacz, selektor, pasywna regulacja głośności na przekaźnikach, IR, pilot, wszystko działa rewelacyjnie. Trochę drogo, ale uważam, że było warto. Ogólnie polecam. Finalnie jestem bardzo zadowolony.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Link do sterownika.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mam pytanko o lampy RTF ecc82. Mianowicie - sa takie z getterem duzym 'stojacym' na dwóch podporach i takie z mniejszym na jednej stopce. Jest jakaa roznica w jakości ich brzmienia/trwałości? Nie moge nic na ten temat znaleźć w necie 😞 (albo -źle szukam)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
24 minutes ago, BalROCK said:

Nie moge nic na ten temat znaleźć w necie 😞 (albo -źle szukam)

"Lampy elektronowe w aplikacjach audio" Aleksander Zawada

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
7 minut temu, Daniel_68412 napisał:

"Lampy elektronowe w aplikacjach audio" Aleksander Zawada

Nie przypominam sobie żeby Zawada rozkminial w tej pozycji kwestie roznic w budowie/jakości lamp RFT ale ... czytałem jakis czas temu. Moze cos mi umknęło.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Just now, BalROCK said:

Nie przypominam sobie żeby Zawada rozkminial w tej pozycji kwestie roznic w budowie/jakości lamp RFT ale ... czytałem jakis czas temu. Moze cos mi umknęło.

No rozkminia budowę lamp bardzo dokładnie. Można dzięki temu samemu ocenić czy producent realnie coś poprawia czy leci marketingiem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
26 minut temu, Daniel_68412 napisał:

No rozkminia budowę lamp bardzo dokładnie. Można dzięki temu samemu ocenić czy producent realnie coś poprawia czy leci marketingiem.

Ehhh ... Ja pytam o konkretna lampę i konkretny getter. Nie o rozkminy teoretyczne, marketing (nieistniejącej juz firmy) i inne takie mi chodzi.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dwa wieczory złożyłem musztardową płytkę. U mnie zasilana jest transformatorem Ogonowskiego od Muzgaudio.


Nie obyło się bez paru problemów:

1.w zasilaczu żarzenia zastosowałem zwykły mostek o odpowiednim amperarzu, a ako regulator LM317. Na dodatek mieszkam w ostatnim domu za małym transformatorem na słupie i napięcie sieci spada u mnie często poniżej 230V. Efekt był taki, że na wyjściu żarzenia napięcie pływało pomiędzy 6 a 6,20V. Wymiana mostka na diody Schottkyego rozwiązała problem.

2.trafiłem na wadliwe przekaźniki (na dodatek kupiłem ich kilka sztuk bo jednej się nie opłacało w wysyłce), trzeba kupić inny i wymienić. Do wymiany są również kondensatory 10 i 56pF - zastosowałem tymczasowo ceramiczne, do czasu znalezienia czegoś lepszego

3.wzmocnienie obu kanałów zauważalnie się różni co widać na oscylogramach:


Sprawdziłem zamontowane części w torze sygnałowym i wszystkie mają prawidłowe wartości. Nie mam niestety drugiego kompletu lamp by drogą podmiany sprawdzić czy to nie one są przyczyną różnic. Zastanawia mnie różny sposób przetwarzania sygnału prostokątnego w obu kanałach.


Różnica ta maleje ze wzrostem częstotliwości.


Czy doświadczeni Koledzy mogą podpowiedzieć jaka może by przyczyna?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

1. Daj LM1084, napięcie z trafa ustalone jest pod LDO.

3. Masz pewnie nie równe połówki lamp. Jeżeli obie są takie same to je zamień na próbę.

Oscylogramy wyglądają jakbyś miał sondę niespompensowaną w jednym kanale. Jest spora różnica w stałej czasowej lub paśmie przenoszenia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
31 minut temu, Muzg napisał:



3. Masz pewnie nie równe połówki lamp. Jeżeli obie są takie same to je zamień na próbę.

Oscylogramy wyglądają jakbyś miał sondę niespompensowaną w jednym kanale. Jest spora różnica w stałej czasowej lub paśmie przenoszenia.

Dzięki Muzg!

Lampy zamieniłem miejscami, ale nic to nie zmieniło.

Dziękuję za zwrócenie uwagi na sondę. Ja dopiero w tym roku stałem się posiadaczem oscyloskopu i dopiero się uczę nim posługiwać. Dziś już cały szpej poskładany do pudełek, ale w tygodniu to sprawdzę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
W dniu 19.12.2021 o 18:16, Muzg napisał:



Oscylogramy wyglądają jakbyś miał sondę niespompensowaną w jednym kanale. Jest spora różnica w stałej czasowej lub paśmie przenoszenia.

Po wyregulowaniu sond oscyloskopu i ponownym pomiarze amplitudy sygnałów na obu wyjściach okazały się niemal identyczne - różnica jest rzędu parudziesięciu miliwoltów.

Lampy kupowane jako 'zbalansowane' okazały się być takimi w rzeczywistości.

Jeszcze raz podziękowania dla Muzg!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Peter_1965
Odnośnik do komentarza
Udostępnij na innych stronach

Zdrowych i Radosnych Świąt Bożego Narodzenia!

Dawać bezpiecznik na wejściu? Preamp wcześniej na desce nie miał, bezpośrednio do prądu włączony. Teraz się zastanawiam przy wkładaniu do obudowy. Ewentualnie ile A?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez 1Ender
Odnośnik do komentarza
Udostępnij na innych stronach

Coś się tu kiedyś pisało nt obudowy "forumowej". Czy jakieś decyzje, projekty, wymiary, powstały? Są realizowane, czy jest jakaś lista osób chętnych?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Ape

GŁOŚNIKOWY OPORNIK

Odnośnik do komentarza
Udostępnij na innych stronach

Witam. Czy wartości rezystorów w linii sygnału 49R9 są newralgiczne. Czy istnieje jakiś zakres możliwy do użycia?

Czy układ CD4070BE również się nada (jakoś nie mogę porównać datasheetów ze zrozumieniem i 100% pewnością)?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
37 minut temu, ricky napisał:

Witam. Czy wartości rezystorów w linii sygnału 49R9 są newralgiczne. Czy istnieje jakiś zakres możliwy do użycia?

Na wejściu 47ohm do 1,2k. Na wyjściu są zbędne, można tam dać zworę lub 10ohm dla świętego spokoju.



40 minut temu, ricky napisał:

Czy układ CD4070BE również się nada (jakoś nie mogę porównać datasheetów ze zrozumieniem i 100% pewnością)?

Ale po co skoro CD4060 (HEF4060, MC74HC4060) jest tani i dostępny bez problemu?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
