Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

[ricky]

Ok. Zdobędę...

A dlatego bo cd4070be akurat mam....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Jakby ktoś chciał poczytać o moim preampie. : ))) 😅

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

1 godzinę temu, 1Ender napisał:

Jakby ktoś chciał poczytać o moim preampie. : ))) 😅

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Polecam odwrócić PCB preampu o 180 stopni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter_1965]

Ciekawostka:  nasz wzmacniacz jako oddzielne monobloki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A tu wariant z oddzielonymi kanałami na jednej płytce:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Grudnia 2021 przez Peter_1965

[1Ender]

7 godzin temu, Muzg napisał:

Polecam odwrócić PCB preampu o 180 stopni.

A co to zmieni? Nie mam kabli do połączeń. Zostały jakieś paście. A ekstra kupować. Po co?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

3 hours ago, Peter_1965 said:

A tu wariant z oddzielonymi kanałami na jednej płytce:

To nie jest pv12 a CJ CL... Policz lampy..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter_1965]

1Ender, masz trafo tuż koło wyjścia sygnału na końcówkę mocy. Wpływ pola magnetycznego, ewentualnie przydźwięk. W mojej ocenie te czynniki mają większy wpływ na jakość sygnału niż zrobienie połączenia z 20cm zwykłego, przyzwoitego miedzianego przewodu, zamiast z 20 cm hiper bi turbo sexi extra ultimate copper :)

3 minuty temu, Daniel_68412 napisał:

To nie jest pv12 a CJ CL... Policz lampy..

Przyznam, w lampach jestem zielony :) Mzesz podrzucić jakiś link gdzie doczytam o tych wzmacniaczach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Grudnia 2021 przez Peter_1965

[1Ender]

Godzinę temu, Peter_1965 napisał:

1Ender, masz trafo tuż koło wyjścia sygnału na końcówkę mocy. Wpływ pola magnetycznego, ewentualnie przydźwięk. W mojej ocenie te czynniki mają większy wpływ na jakość sygnału niż zrobienie połączenia z 20cm zwykłego, przyzwoitego miedzianego przewodu, zamiast z 20 cm hiper bi turbo sexi extra ultimate copper 🙂

Przyznam, w lampach jestem zielony 🙂 Mzesz podrzucić jakiś link gdzie doczytam o tych wzmacniaczach?

Przydźwięków brak. Nic się nie wzbudza, zero brumów. Mogę ewentualnie zamienić trafo miejscami z zasilaczem. Tylko po co jak nic nie słychać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Grudnia 2021 przez 1Ender

[4blues]

Jest zabawa .

Zmieniłem sobie kondensatory na wyjściu na miedziaki 0,47uF (zaczynałem od PP 4,7uF) . Warto to zrobić bo to słychać (bardzo mocno na plus) . Wywaliłem tani mostek w żarzeniu i wstawiłem diody schottky (mocno przewymiarowane) . Wcześniej po wygrzaniu i ustabilizowaniu miałem 6,02V na żarzeniu (muliło zwyczajnie) po zmianie mostka na diody schottky mam 6,43V i pre gra zdecydowanie lepiej . Dzielnika rezystorowego jeszcze nie ruszałem . Jako stabilizator w żarzeniu mam LM317 .

- Pytanie-  Dajecie na wejściu i wyjściu stabilizatora w żarzeniu ceramiki by zapobiegać wzbudzeniu ?

Na wejściu mam lampę RFT ecc82 ( było z 6 wersji tej lampy ) na wyjściu Tesle ecc82 . U mnie się zgrywają . Lepszych nie sprawdzałem bo nie mam . Rezystorów w sygnałowej jeszcze nie ruszałem ( mam wg mayfrenda) .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

19 godzin temu, 4blues napisał:

0,47uF

na pewno nie 4,7uF?

Ja w żarze mam układ LDO (LD1084 bodajże) i 1n5822 jako mostek. Wykorzystując wolne pola lutownicze 'otoczyłem go' foliami 100nF. Mam stabilne 6,13V i ciszę absolutną w głośnikach.

Podrzucisz fotę tej Tesli ECC82. CIekawe, bo ja też na razie dysponuję tylko RFT (dwiema, każda inna :/) i Teslą i też zauważyłem, że drugiej lampie Tesla się ładniej układa niż RFT. Planuję w najbliższym czasie doinwestować ten obszar.

Swoją drogą - czy ktoś ( @McGyver?) mierzył jakie w wole powinny tu być spadki na rezach katodowych? Mam wrażenie, że jedna z tych RFT któe mam jest dość mocno zajechana 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

3 minuty temu, BalROCK napisał:

na pewno nie 4,7uF?

Na pewno. W oryginalnym Kondo KSL-M7 jest w tym miejscu 0,15µF.



2 minuty temu, BalROCK napisał:

otoczyłem go' foliami 100nF

Za duże 2-4 krotnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

Godzinę temu, McGyver napisał:

W oryginalnym Kondo KSL-M7 jest w tym miejscu 0,15µF.

jak to się ma do

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ? bo dla 0,15uF wychodzi ~22Hz (-3dB) przy imp. końcóki mocy ~47kOm



Godzinę temu, McGyver napisał:

Godzinę temu, BalROCK napisał:

otoczyłem go' foliami 100nF

Za duże 2-4 krotnie.

W nocie do LD1084 jest mowa o tantalach 10uf in in i out. AKurat nie miałem tantali więc wstawiłem 100nF folie kierując się przy tym schematem dla

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  Dla jasnośći 100nF w otoczeniu LDO nie mostka 🙂

Jaki biasik powinien być obu lamp w standardowej aplikacji PV 12?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Stycznia 2022 przez BalROCK

[McGyver]

6 minut temu, BalROCK napisał:

jak to się ma do

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ? bo dla 0,15uF wychodzi ~22Hz (-3dB) przy imp. końcóki mocy ~47kOm

Dlatego oryginał był przewidziany do współpracy z końcówkami lampowymi o znacznie wyższej impedancji wejściowej.



8 minut temu, BalROCK napisał:

 Dla jasnośći 100nF w otoczeniu LDO nie mostka 🙂

Poprzedni post był niejednoznaczny, zrozumiałem że w otoczeniu mostka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

6 minut temu, McGyver napisał:

Poprzedni post był niejednoznaczny

no właśnie się sam połapałem, że mógł w błąd wprowadzać 🙂

7 minut temu, McGyver napisał:

Dlatego oryginał był przewidziany do współpracy z końcówkami lampowymi o znacznie wyższej impedancji wejściowej.

pytanie na czym gra @4blues Bo ja we wspomnianym AVT5469 pracującym jako stopień analogowy dla PCM1702 przy zastosowaniu 1,5uF kondu sprzęgającemu i graniu na końcówkę 10kOm słyszałem znaczące przycięcie basu pomimo, że teoretycznie w tej sytuacji -3db wypada ~10Hz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4blues]

1 godzinę temu, BalROCK napisał:

na pewno nie 4,7uF?

Ja w żarze mam układ LDO (LD1084 bodajże) i 1n5822 jako mostek. Wykorzystując wolne pola lutownicze 'otoczyłem go' foliami 100nF. Mam stabilne 6,13V i ciszę absolutną w głośnikach.

Podrzucisz fotę tej Tesli ECC82. CIekawe, bo ja też na razie dysponuję tylko RFT (dwiema, każda inna :/) i Teslą i też zauważyłem, że drugiej lampie Tesla się ładniej układa niż RFT. Planuję w najbliższym czasie doinwestować ten obszar.

Mam na wyjściu PV12 0,47uF . Pre jest podłączone do końcówek o imp .wej 47kOhm .

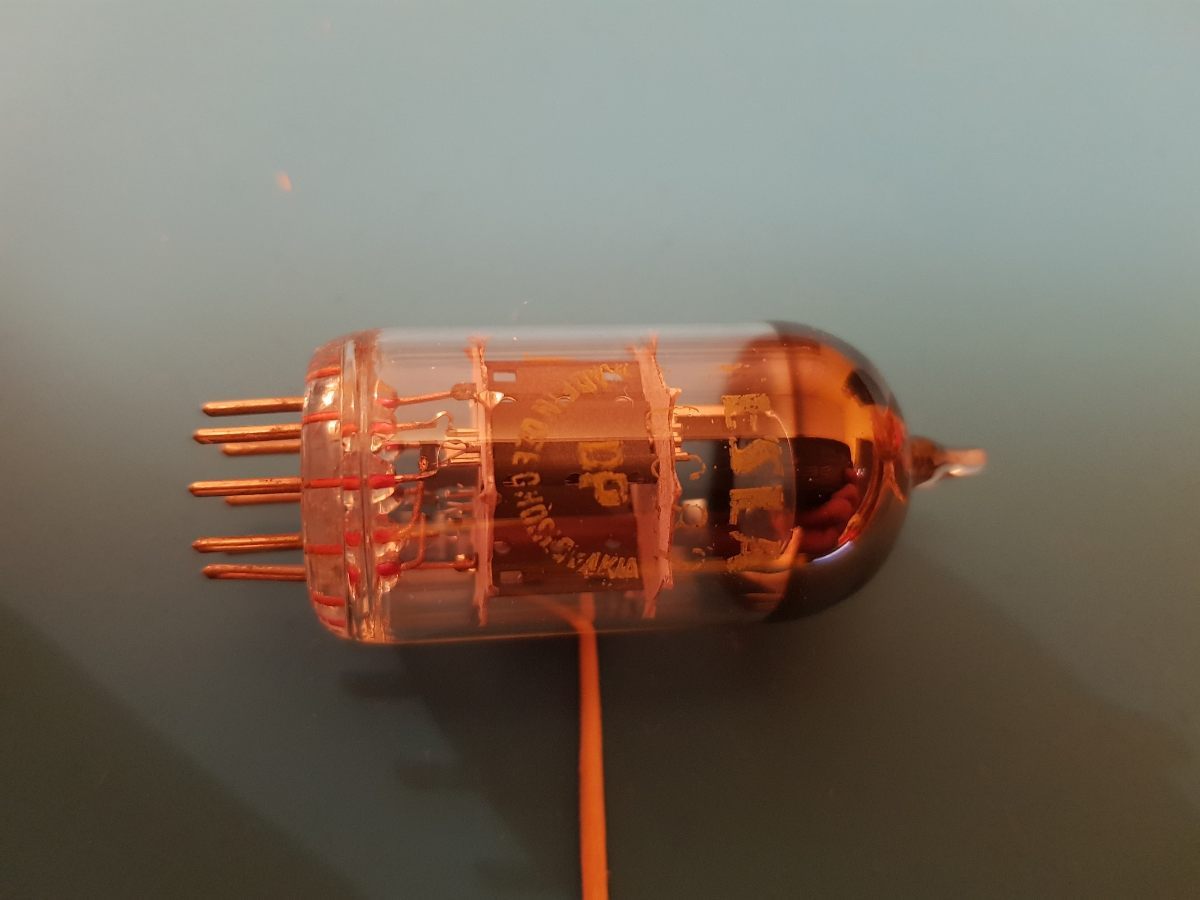

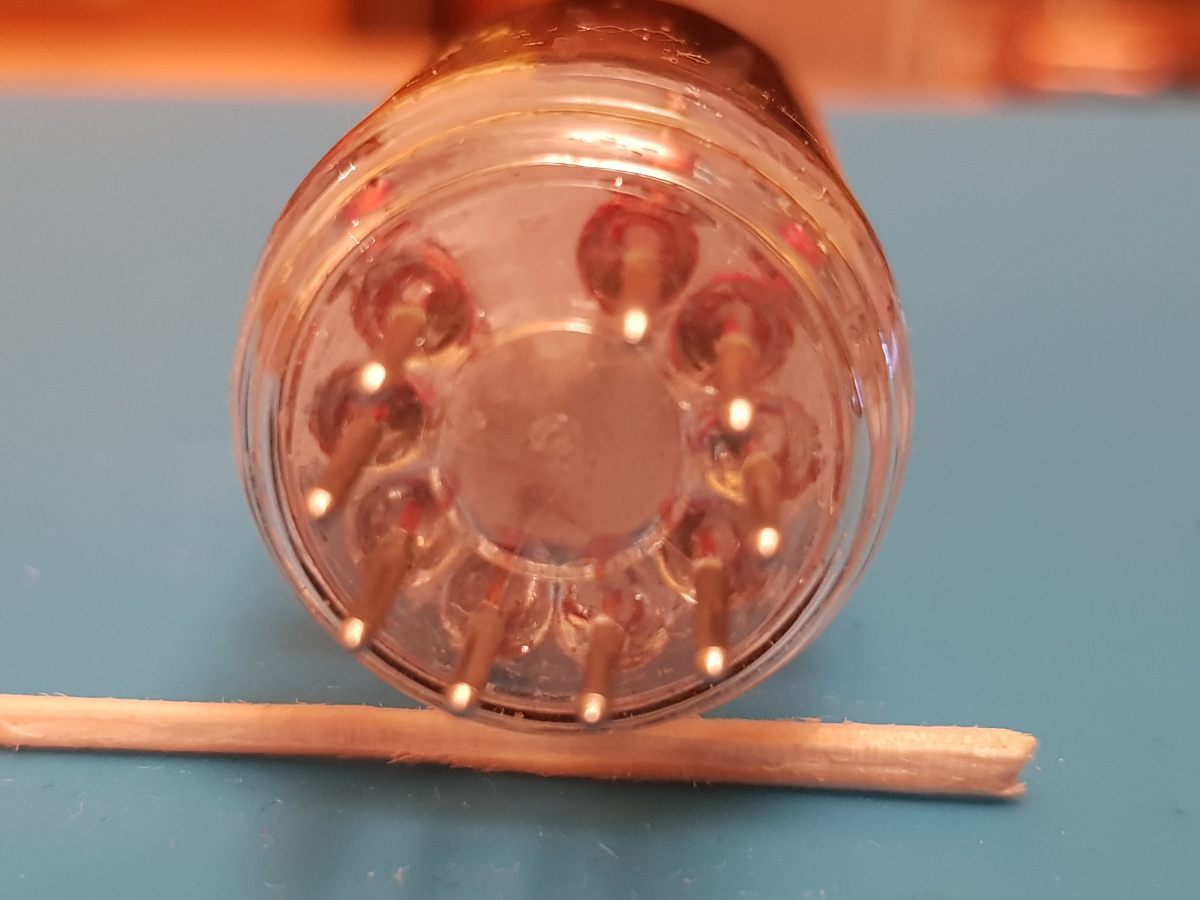

Foty Tesli Ecc82



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

8 minut temu, 4blues napisał:

Foty Tesli Ecc82

ciekawe. Ja mam identyczną jak w tym ogłoszeniu. Anody chyba identyczne jak u CIebie, ale ja nie mam napisu Made in CzeskaSłowacja naokoło 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podobno jakąś wersję Tesla produkowała na bazie licencji z RFT ale pojęcia nie wiem którą

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

36 minut temu, BalROCK napisał:

Podobno jakąś wersję Tesla produkowała na bazie licencji z RFT ale pojęcia nie wiem którą

Nie.  Jeden z użytkowników kiedyś palnął coś takiego, ale to bzdura.
Natomiast Tesla ECC802S była wzorowana na Telefunkenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tom8848]

Wykorzystując wolne pola lutownicze 'otoczyłem go' foliami 100nF. Mam stabilne 6,13V i ciszę absolutną w głośnikach

Czy mógłbyś wrzucić fotkę jak to wygląda u Ciebie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

5 minut temu, tom8848 napisał:

Czy mógłbyś wrzucić fotkę jak to wygląda u Ciebie?

Jak najbardziej, ale dopiero w niedzielę - jestem z dala od sprzętu audio 😪, a w telefonie dziwnym trafem nie mam żądnej foty preampu (oprócz filmiku z wybuchowym niemal startem lamp RFT)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricky]

Jaka rezystancja termiczna radiatora pod IRF830 będzie optymalna, tak żeby radiator nie był zbyt potężny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

11 godzin temu, ricky napisał:

Jaka rezystancja termiczna radiatora pod IRF830 będzie optymalna, tak żeby radiator nie był zbyt potężny?

tam wystarczy nieduży radiatorek. nawet mały radiator wystarczy (bo on dostarcza naście mA). Inaczej ma się sprawa z żąrem (bo tu masz pobór 0,6-0,7A), tam radek powinien być solidny. Ja mam taki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Stycznia 2022 przez BalROCK

[4blues]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bawię się .

Nowy potencjometr 50k i dampery na lampy . ( Do tego potencjometru potrzebna jest przykręcana gałka . Wciskane nie dają rady . )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forkin]

Chętnie poczytam o wrażeniach z eksperymentów z potencjometrami. Zbieram się od dawna żeby zastąpić zwykłego alpsa na coś 'premium', tylko zawsze czasu na to brakuje :) I znajomy z większym doświadczeniem mówił mi, że nie warto, co mnie trochę zniechęciło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

Just now, Forkin said:

że nie warto, co mnie trochę zniechęciło.

No jak gra równo i nie trzeszczy to co zmienisz zamieniając jeden węgiel na drugi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tom8848]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Bawię się .
Nowy potencjometr 50k i dampery na lampy . ( Do tego potencjometru potrzebna jest przykręcana gałka . Wciskane nie dają rady . )



Nic Ci nie trzeszczy przy przeskokach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4blues]

23 minuty temu, tom8848 napisał:

Godzinę temu, 4blues napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Bawię się .
Nowy potencjometr 50k i dampery na lampy . ( Do tego potencjometru potrzebna jest przykręcana gałka . Wciskane nie dają rady . )



Nic Ci nie trzeszczy przy przeskokach?

Mam dopiero jeden dzień . Właśnie pstrykam jak y3bnięty . Nic nie trzeszczy . To jest MBB . Mam równo grające kanały . Trochę tych rezystorów w szeregu jest a gra tak , że do węgla powrotu nie ma . Pewnie się skończy na PVC .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2022 przez 4blues
skleroza

[1Ender]

PVC polecam. W swoim preampie zamieniłem płytkę PCB o 180 °. Żadnych różnic przed i po zmianie nie słyszałem. Nic nie brumi, wcześniej też nic się nie wzbudzało.

Mam kondensatory na wyjściu 4,7 uF. Na wejściu końcówki mam 4,7 uF, oraz około 22k Oma. Myślałem o jakichś miedziakach do CJ, ale o tych wartościach jakoś nie udało mi się znaleźć. A jak są to kosztują około 1000 zł za sztukę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4blues]

3 godziny temu, 1Ender napisał:

PVC polecam. W swoim preampie zamieniłem płytkę PCB o 180 °. Żadnych różnic przed i po zmianie nie słyszałem. Nic nie brumi, wcześniej też nic się nie wzbudzało.

Mam kondensatory na wyjściu 4,7 uF. Na wejściu końcówki mam 4,7 uF, oraz około 22k Oma. Myślałem o jakichś miedziakach do CJ, ale o tych wartościach jakoś nie udało mi się znaleźć. A jak są to kosztują około 1000 zł za sztukę.

Sprawdź sobie SCR Silver Sound 4,7uF / 700VDC . To jest folia PP napylona srebrem i nie zabija ceną .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gustwao]

Mam pytanie jakie napięcie wychodzić ma przez regulator U2 mam w szufladzie LM1084 12v , czy wystarczy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

Tam jest potrzebny stabilizator regulowany, którego napięcie poprzez dzielnik R6,R5 zostanie zredukowane do 6,3V.

Z noty katalogowej widać, że jest kilka wersji tego stabilizatora łącznie z regulowaną. Jeśli Ty masz wersje o "ustawionym" na stałe napięciu 12V . W tym projekcie zastosowania nie znajdzie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia 2022 przez adalbert
