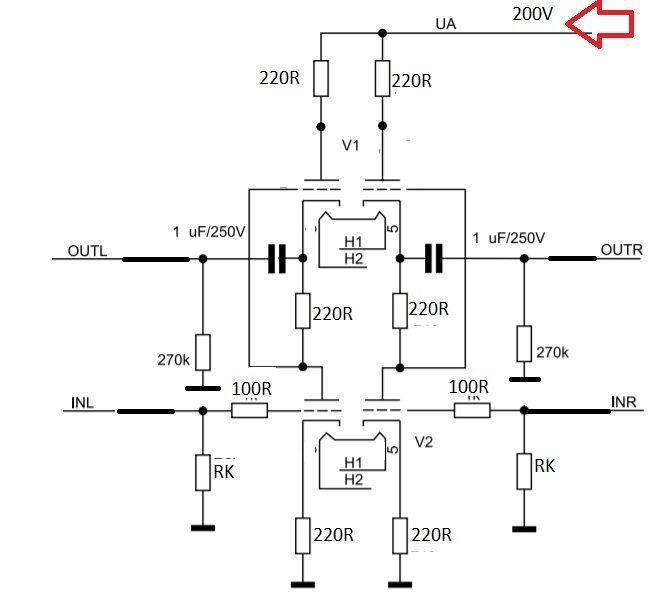

SRRP z zasilaczem - projekt , płytki itd

**arturp** · 27 Lutego 2021

Niemal każdy miał styczność z przetwornikami cyfrowo-analogowymi z wyjściem prądowym jednak moim skromnym zdaniem najciekawiej brzmią z analogiem lampowym , w szczególności SRPP na lampach 6N2P-EW .

Płytki bywały na forum ale miały kilka zasadniczych wad - nie miały zasilaczy dla żarzenia i napięcia anodowego a w związku z tym nie miały też opóźnionego załączania napięcia anodowego czy stabilizacji napięcia anodowego , która bardzo ułatwia życie bo można stosować transformatory o różnych napięciach uzwojeń wtórnych - praktycznie od 150 do 300V .

Oczywiście można kupić płytki zasilaczy lub zbudować samodzielnie ale złożyłem kilkadziesiąt układów na tych prostych płytkach i zawsze coś szumiało lub słychać było przydźwięk sieciowy . A na porządnie wykonanych płytkach ( mam kilka takich układów ) jest totalna cisza .

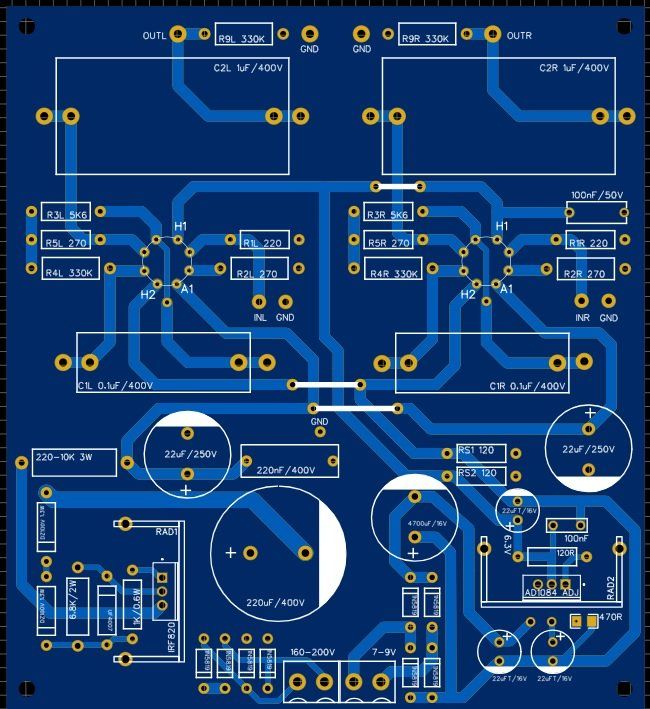

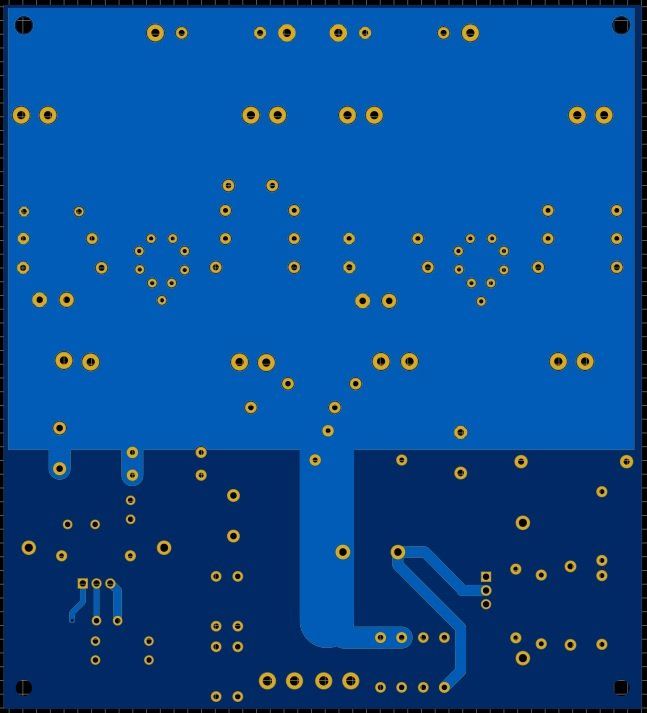

Zacząłem projektować płytkę ale trochę duża mi wychodzi . Jeśli macie jakieś sugestie to będę wdzięczny . Jeśli będą zainteresowani to można zorganizować zamówienie płytek . Załączam schematy zasilaczy i przykładowy SRPP .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 27 Lutego 2021

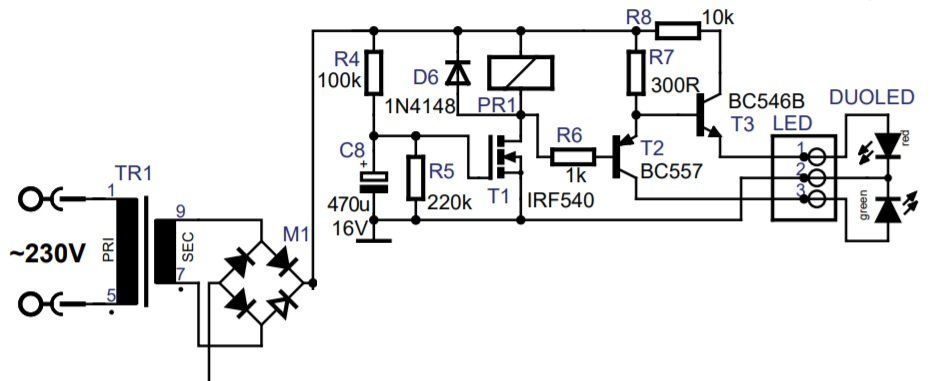

Dorzuciłbym dodatkowy przekaźnik i opóźnione rozwieranie zwarcia wyjść sygnałowych do masy.
A jednocześnie szybkie ich ponowne zwarcie do masy w chwili wyłączania urządzenia.

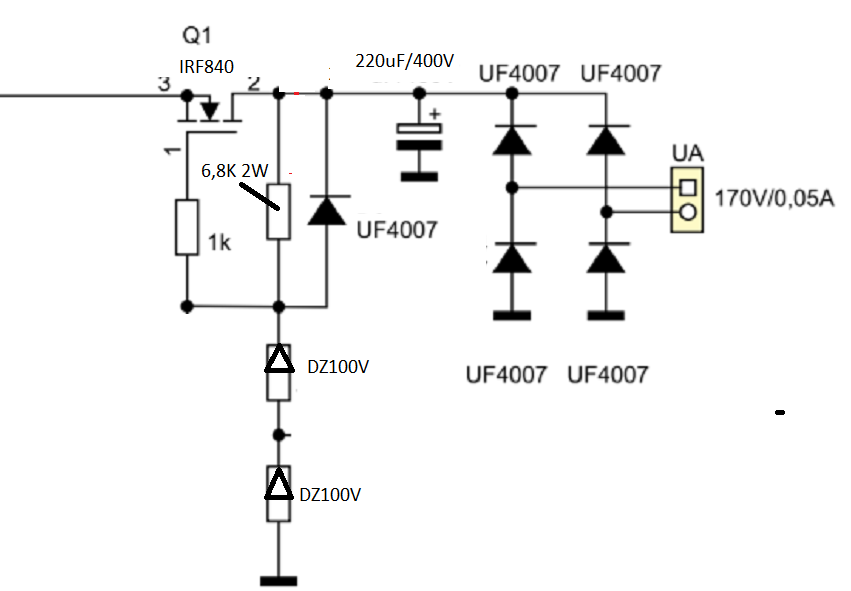

Obok (DZ100V+DZ100V) można by opcjonalnie dorzucić dwufunkcyjny kondensatorek,
powiedzmy 10..22uF/250VDC. W sensie powielacz C a zarazem soft-start anodowego.
(Wiem, wiem, ... niska impedancja zenerek).

Opcjonalnie rozważyłbym rozdzielenie masy prawej i lewej, czyli zdublowanie wszystkich zasilaczy i pędzenie każdego kanału z osobnych uzwojeń.
Acz to może ewentualnie mieć sens tylko w sytuacji, gdy bufor jest w innej obudowie jak kość DAC.
Jeśli kolokowane w tym samym pudle, to nie ma to większego sensu raczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 27 Lutego 2021

jestem zainteresowany płytkami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 27 Lutego 2021

21 minut temu, zjj_wwa napisał:

Dorzuciłbym dodatkowy przekaźnik i opóźnione rozwieranie zwarcia wyjść sygnałowych do masy.
A jednocześnie szybkie ich ponowne zwarcie do masy w chwili wyłączania urządzenia.

Dobry pomysł ale mało miejsca .

22 minuty temu, zjj_wwa napisał:

W sensie powielacz C a zarazem soft-start anodowego.

Myślałem o tym ale nie zadziała - proponowany przez Ciebie soft start ruszy i osiągnie pełne napięcie ale napięcie i tak nie będzie podawane na anody dopóki przekaźnik nie załączy - np po 30 sek. . A wtedy już i tak mamy pełne napięcie bo przy kondensatorze rzędu 10-22uF to pewnie będzie narastać maks. kilkanaście sekund .

27 minut temu, zjj_wwa napisał:

Opcjonalnie rozważyłbym rozdzielenie masy prawej i lewej,

Tylko wtedy zrobią nam się pętle bo nie wiemy czy masa dac-ów będzie rozdzielona ( jak takich nie widziałem ) i czy masy wzmacniacza będą rozdzielone ( w moich jest masa wspólna dla obydwu kanałów )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mdabro · 27 Lutego 2021

Coś podobnego popełnił Bikerbo. Czym Twój projekt jest lepszy?

Pozdrawiam, Marek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 27 Lutego 2021

2 minuty temu, mdabro napisał:

Coś podobnego popełnił Bikerbo. Czym Twój projekt jest lepszy?

Nie wiem , nie znam projektu Bikerbo . Płytek nie znalazłem . Ale jeśli jest podobny i jest projekt , który można wysłać do produkcji to chętnie obejrzę . Może być lepszy od mojego .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 27 Lutego 2021

59 minut temu, arturp napisał:

Zacząłem projektować płytkę ale trochę duża mi wychodzi .

Jeżeli koniecznie chcesz upchnąć na niej zasilanie i opóźniacz to nie licz na kompaktowe rozmiary. Tym bardziej jeśli dasz miejsce na porządne, duże kondensatory wyjściowe, co w takich układach jest sprawą kluczową. U Ciebie tego nie widzę.

Godzinę temu, arturp napisał:

Jeśli macie jakieś sugestie to będę wdzięczny

Zrobić opcjonalnie WK-WA/SRPP. Dać miejsce na diody zabezpieczające. Skoro i tak wychodzi duże, to nie żałować miejsca na kondensatory sygnałowe.

55 minut temu, zjj_wwa napisał:

Opcjonalnie rozważyłbym rozdzielenie masy prawej i lewej, czyli zdublowanie wszystkich zasilaczy i pędzenie każdego kanału z osobnych uzwojeń.

To jest fundowanie sobie problemów z pętlą masy.

21 minut temu, arturp napisał:

proponowany przez Ciebie soft start ruszy i osiągnie pełne napięcie ale napięcie i tak nie będzie podawane na anody dopóki przekaźnik nie załączy - np po 30 sek. . A wtedy już i tak mamy pełne napięcie

No to zrezygnować ze zbędnego opóźniacza i oszczędzić miejsca.
Bardziej istotny jest opóźniacz załączenia wyjścia.

14 minut temu, mdabro napisał:

Coś podobnego popełnił Bikerbo. Czym Twój projekt jest lepszy?

Dobre pytanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Ape** · 27 Lutego 2021

Zasugerował bym jedną zmianę, tzn takie rozłożenie elementów na zasilaczu i właściwej części analogowej, aby można było płytki przełamać i rozdzielić.
Nie zawsze w CD jest miejsce na jedną dużą PCB.
Pozdrawiam i też dołączam do grona zainteresowanych
Co do sugestii odnośnie miejsca na duże kondensatory sygnałowe, zawsze można je połączyć bezpośrednio z PCB do gniazd czincz. Ale czy to będzie wizualnie koszerne, może niekoniecznie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

froste · 27 Lutego 2021

Duża płytke ciężko będzie upchnąć w CD. Osobiście uważam ze wygodniej jest mieć zasilacz na oddzielnej płytce.

Do tej pory używałem takich płytek i te od „bikerbo” sprawdzają się najlepiej.

Wysłane z iPhone za pomocą Tapatalk

Zasilacz najlepszy od Muzga :)

Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 27 Lutego 2021

7 minut temu, McGyver napisał:

Tym bardziej jeśli dasz miejsce na porządne, duże kondensatory wyjściowe, co w takich układach jest sprawą kluczową. U Ciebie tego nie widzę.

Przewidziałem miejsce na kilka rodzajów i ustawień kondensatorów wyjściowych - wejdzie zwykła WIMA MKP10 o rastrze 22,5 mm , jakiś niewielki w kształcie cylindrycznym a jeśli trzeba większy to jest duże pole lutownicze do ustawienia pionowego kondensatora . Tu przecież nie potrzebne są duże pojemności na wyjściu - 1uf wystarcza .

13 minut temu, McGyver napisał:

No to zrezygnować ze zbędnego opóźniacza i oszczędzić miejsca.
Bardziej istotny jest opóźniacz załączenia wyjścia.

Chodzi o zabezpieczenie lamp przed nadmiernym zużywaniem - dlatego jest opóźnienie anodowego .

14 minut temu, Ape napisał:

Zasugerował bym jedną zmianę, tzn takie rozłożenie elementów na zasilaczu i właściwej części analogowej, aby można było płytki przełamać i rozdzielić.
Nie zawsze w CD jest miejsce na jedną dużą PCB.
Pozdrawiam i też dołączam do grona zainteresowanych

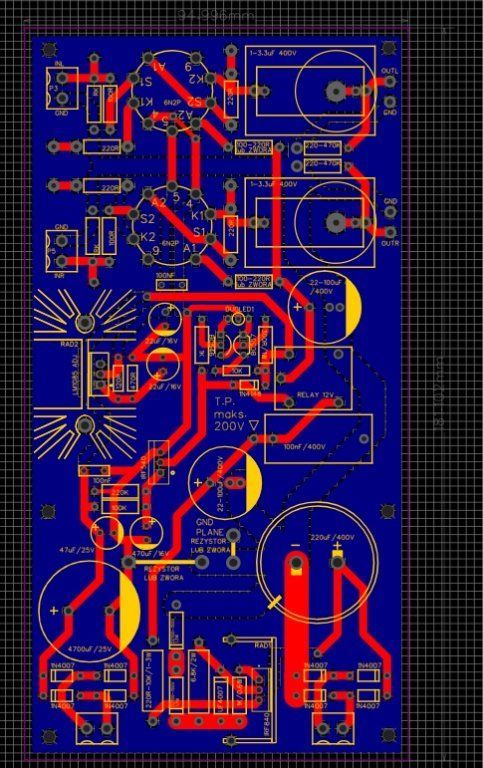

To ma być układ do dac-ów , do CD to i tak nie wejdzie .Długość 181 mm , szer. 95 , a wysokość zależna od lamp i transformatorów .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 27 Lutego 2021

19 minut temu, Ape napisał:

Nie zawsze w CD jest miejsce na jedną dużą PCB.

Eufemizm. Prawie nigdy nie ma. Prawie w żadnym CD nie da się upchnąć PCB szerszej niż 60mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 27 Lutego 2021

11 minut temu, froste napisał:

o tej pory używałem takich płytek i te od „bikerbo” sprawdzają się najlepiej.

Takich płytek mam kilka i miałem kilkanaście . Same grają ? Właśnie tego chcę uniknąć . Ciekawy był zasilacz od Holgina ale to nadal tylko zasilacz , który trzeba podłączyć kabelkami do płytki jakiegoś układu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 27 Lutego 2021

1 minutę temu, arturp napisał:

Tu przecież nie potrzebne są duże pojemności na wyjściu - 1uf wystarcza .

To sprawdź sobie jakie rozmiary mają Miflex KPCU albo Audyn True Copper o takich pojemnościach.

2 minuty temu, arturp napisał:

zabezpieczenie lamp przed nadmiernym zużywaniem - dlatego jest opóźnienie anodowego .

To mit. Jedynie wtórniki katodowe należy zabezpieczać przed iskrzeniem przy starcie, ale od tego jest zwykła mała dioda.

4 minuty temu, arturp napisał:

wysokość zależna od lamp i transformatorów

To trafole też chcesz na PCB władować?

1 minutę temu, arturp napisał:

Takich płytek mam kilka i miałem kilkanaście . Same grają ? Właśnie tego chcę uniknąć .

Skoro ich nie wykorzystujesz, to odkupię w dobrej cenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 27 Lutego 2021

2 minuty temu, McGyver napisał:

To sprawdź sobie jakie rozmiary mają Miflex KPCU albo Audyn True Copper o takich pojemnościach.

No wszystkich nie zadowolę . Uważam ,że jeśli mam robić płytki gdzie ich większą część zajmie miejsce na kondensatory wyjściowe to lepiej te kondensatory zamontować poza płytką .

5 minut temu, McGyver napisał:

To mit. Jedynie wtórniki katodowe należy zabezpieczać przed iskrzeniem przy starcie, ale od tego jest zwykła mała dioda.

Na razie jeszcze nikt go nie obalił a teorii o konieczności stosowania opóźnienia czytałem chyba z 10 więc opóźnienie będzie.

7 minut temu, McGyver napisał:

To trafole też chcesz na PCB władować?

Nie o to chodzi , tylko o to że do CD i tak nie wejdzie , zwłaszcza ,że jeszcze trzeba upchnąć gdzieś trafo lub dwa . Nie w tym celu jest przewidziany . Ma być do dac-ów .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 27 Lutego 2021

20 minut temu, arturp napisał:

Na razie jeszcze nikt go nie obalił

Obalony już bardzo dawno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Daniel_68412 · 27 Lutego 2021

W starym sprzęcie analizowanym przez Carlssona też nigdy nie było opóźniaczy. Za to w co drugim mówi o kondach puszczających DC i to realnie zabija lampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 27 Lutego 2021

znowu bicie piany typowe dla Audiostereo.

Autor przedstawił swoje założenia projektu i prosi o pomoc w jego realizacji.

Jeśli komuś założenia się nie podobają , niech robi swój projekt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 27 Lutego 2021

13 minut temu, artw napisał:

Autor przedstawił swoje założenia projektu i prosi o pomoc w jego realizacji.

Jeśli komuś założenia się nie podobają , niech robi swój projekt

Autor napisał:

6 godzin temu, arturp napisał:

Jeśli będą zainteresowani to można zorganizować zamówienie płytek .

Jeżeli "komuś założenia się nie podobają" to nie będzie zainteresowany zamówieniem. Co stawia pod znakiem zapytania zamawianie płytek przez autora tylko na własne potrzeby ze względu na koszty.
Więc albo olanie sugestii forumowiczów i robienie tylko dla siebie i drogo, albo branie pod uwagę uwag forumowiczów, ustalenie rozsądnego kompromisu i zamówienie większej ilości z korzystnym podziałem kosztów na wszystkich zainteresowanych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 27 Lutego 2021

18 minut temu, McGyver napisał:

Co stawia pod znakiem zapytania zamawianie płytek przez autora tylko na własne potrzeby ze względu na koszty.

To akurat nie ma większego znaczenia bo koszt 5 płytek to 10$ + wysyłka . A ja muszę mieć kilka bo chcę wreszcie zmienić te proste płyteczki na coś lepszego , gdzie wejdą większe rezystory katodowe a nie tylko 0,5W metalizowane Dale ?.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 27 Lutego 2021

4 godziny temu, McGyver napisał:

Autor napisał:

Jeżeli "komuś założenia się nie podobają" to nie będzie zainteresowany zamówieniem. Co stawia pod znakiem zapytania zamawianie płytek przez autora tylko na własne potrzeby ze względu na koszty.
Więc albo olanie sugestii forumowiczów i robienie tylko dla siebie i drogo, albo branie pod uwagę uwag forumowiczów, ustalenie rozsądnego kompromisu i zamówienie większej ilości z korzystnym podziałem kosztów na wszystkich zainteresowanych.

nie rób z siebie tego jedynego forumowicza zainteresowanego projektem.Moim zdaniem Audiostereo DIY jest trochę większe niż Pan McGyver . A jak Pan McGyver chce mieć płytki pod swoje projekty , to niech załozy watek z płytkami pod swoje projekty.A o koszty projektu Arturp niech się martwi Arturp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Lutego 2021 przez artw

**McGyver** · 27 Lutego 2021

Przyjmij do wiadomości że jak "pan" McGyver chce mieć płytki pod swoje projekty, to sobie takowe zamawia.
Oraz że czytanie między wierszami nieodmiennie napawa "pana" McGyvera głębokim niesmakiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

froste · 28 Lutego 2021

Proponuje dodać zworki najlepiej na golpinie tak aby można było używać zamiennie 6n2p i 12ax7

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 28 Lutego 2021

Godzinę temu, froste napisał:

12ax7

Cytuję fragment opisu ze strony Stanisława Chrząszcza : ,, Popularna ECC83 ma bardzo duże wzmocnienie (teoretycznie 100 praktycznie ok. 60), mały prąd anodowy i dużą impedancję wyjścia, więc najmniej z tych lamp (chodziło mu o : ECC88 , E88CC, E188CC, 6DJ8 , 6N23P ,ecc81, ecc82 ) nadaje się do tego przedwzmacniacza, chociaż oczywiście eksperymentować możesz. "

Z drugiej strony 6N2P jest zbliżona do ecc83 i gra bajecznie w układzie SRPP . Więc zrobię te zworki i połączenie do nóżki nr 9 .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 28 Lutego 2021

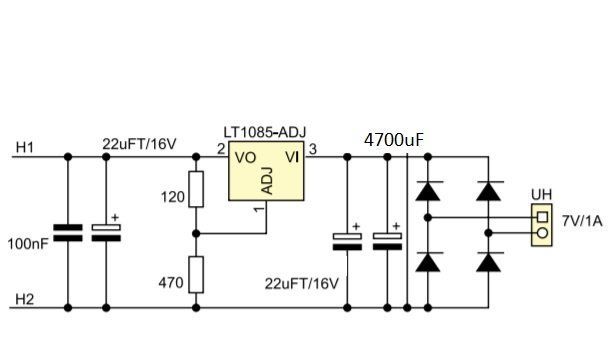

Niestety nie zrobię możliwości żarzenia dla lamp ecc83 bo pod jedną z lamp już są zajęte obydwie powierzchnie płytek na połączenia . Musiałbym przeprojektować całą płytkę .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A66 · 28 Lutego 2021

Jak dojdzie do zmówienie to proszę o zapisanie mojej osoby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 28 Lutego 2021

4 godziny temu, arturp napisał:

Niestety nie zrobię możliwości żarzenia dla lamp ecc83 bo pod jedną z lamp już są zajęte obydwie powierzchnie płytek na połączenia . Musiałbym przeprojektować całą płytkę .

żarzenie najlepiej prowadzić nie ścieżkami , a parą skręconych przewodów .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Lutego 2021 przez artw

micha7n · 28 Lutego 2021

Gram na SRPP z lampą 6N2P EW w układzie konwersji TDA1541 - gra naprawdę pięknie. Kilka osób które tego słuchało już zbierało szczękę z podłogi. Nowe DACi nie zawsze mają tą szlachetność w brzmieniu. Mimo ze parametrycznie są rewelacyjne. Tym samym polecam !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jaeger · 4 Marca 2021

W mojej ocenie układ opóźnionego załączania napięcia anodowego jest w sensie układowym taki trochę nieelegancki. Oczywiście nie jest to zbrodnia ale można by tu wykoncypować coś na odwiecznym 555 lub komparatorze 311 albo też zrobić układ na tranzystorach wzorując się np na układzie Unizab .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Idąc dalej to zamiast przekaźnika można dać tranzystor .

I jeszcze jeden mój pomysł to wyłączalny stabilizator napięcia anodowego .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

piku bb · 4 Marca 2021

W dniu 27.02.2021 o 11:49, arturp napisał:

Niemal każdy miał styczność z przetwornikami cyfrowo-analogowymi z wyjściem prądowym jednak moim skromnym zdaniem najciekawiej brzmią z analogiem lampowym , w szczególności SRPP na lampach 6N2P-EW .

W dniu 28.02.2021 o 12:42, arturp napisał:

Z drugiej strony 6N2P jest zbliżona do ecc83 i gra bajecznie w układzie SRPP

W SRPP ta lampa to petarda,bas schodzi prawie do czeluści piekielnych?.

Mam w pre do gramofonu to i wiem co piszę.

A co do opóźnienia włączania anodowego to od lat używam układu A.Tatusia na 4541.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 4 Marca 2021

Pracuję jeszcze nad takim układem na lampie 6N16B ściągniętym z sieci . Taki ulepszony SRPP . Zmieniam tylko zasilanie bo strasznie skomplikowane . Lampa tania , mam kilka sztuk więc dlaczego nie spróbować skoro płytki z Chin można mieć po 20 PLN/sztuka i to naprawdę perfekcyjnie wykonane . Nie udało mi się jeszcze ogarnąć tej lampki bo wstawiona na podstawki strasznie mikrofonuje i żyje własnym życiem ale jeśli się ją wlutuje bezpośrednio na płytkę to powinna się uspokoić ?. Na razie tyle wyrzeźbiłem ale jeszcze troszkę muszę popracować na opóźnieniem anodowego .

Podobno gra nieźle . Fikus chwali . Może ktoś ma jakieś doświadczenia z udanych eksperymentów ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
