Skocz do zawartości
IGNORED

Wzmacniacz lampowy diy

Domidaw

Przez Domidaw ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano

    Ok. Więc drugie pytanie  Pytanie również natury technicznej.  Diody...

    W schemacie są diody trudno dostępne. A jak już są dostępne to cena za sztukę oscyluje między 600 a 800 zł .  Biorąc pod uwage to że jest tam ich 6 szt. Hmmm troche grubo.

    Na goodsound jest ktoś kto zbudował wzmacniacz w oparciu o Infineon SDT12S60. Widać to na załączonej  fotce. Jednak żeby to wszystko działało ,facet musiał użyć innych odczepów na uzwojenie pierwotnym transformatora. Ja nie mam takiej możliwości. Mam transformatory toroidalne z toroidy.pl

    Nie wiem jak do tego tematu podejść. Zmienić transformatory? Dobrać inne diody?

    Wydaje mi się, że jak przebrnę przez to zagadnienie to reszta pójdzie już schematem.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    raven1985 Poszukiwacz

    raven1985

    Opublikowano
    Opublikowano

    Dla lampy mocy nie potrzebujesz nic więcej po za 1N5408 ewentualnie jak chcesz to może być UF5408 . Dla reszty prostowników wystarczy 1n4008 czy tam wersja szybka  UF4008 . To koszt kilku PLN .

    Tam w sumie jest 12 diod. Albo 3 mostki jak kto woli.

    Spadek napięcia na tych diodach jest bez znaczenia czym jest 0. ileś tam V przy 400V  ? Nie musisz ruszać transformatorów. Byle by nie dawały dużo za małych napięć to wszystko da się wyprostować.

    Te diody nie potrzebują też radiatora bo nie traci się na nich żadna wielka moc .

    Odpowiednikiem diod które zastosował autor może być np:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ale to overkill .





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    "We designed our valve (tube) amplifier, manufactured it, and put it on the market, and never actually listened to it. In fact, the same applies to the 303 and the 405" - Peter Walker - Quad

    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano

    Faktycznie Uf diod nie ma się co przejmować. Ważne jest napięcie pracy. Warto natomiast użyć diod typu soft recovery.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano

    O diodach autor pisze tak: ultra-fast and soft switching diodes. Schottky are highly advisable

    Czy diody z linku spełniają te kryteria? Jeśli spełniają,  to ile sztuk kupić? Zaraz złożyłbym zamowienie, przy okazji kupię brakujące rezystory.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano
    7 godzin temu, Domidaw napisał:

    kocham tego małego wariata 😉

    I za to masz plusa od osobnika mieszkającego z trzema kotami 😉

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    terminus Kompan

    terminus

    Opublikowano
    Opublikowano
    W dniu 14.03.2021 o 21:16, Daniel_68412 napisał:

    U nas lokalnie chyba zaryzykowalbym tylko tme - to też międzynarodowa sieć ale chyba hq ma w Europie.

    TME to w 100% polska rodzinna firma z hq w Łodzi.







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Dziękuję 1
    Lubię to Lubię to ×

    Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano
    W dniu 5.04.2021 o 21:38, McGyver napisał:

    I za to masz plusa od osobnika mieszkającego z trzema kotami 😉

    Całe życie wzbraniałem się przed posiadaniem kota... Jednak dwa lata temu w końcu uległem pod niemiłośiernym  naporem córki i teraz nieyobrażam sobie życia bez tych małych potworów. Są ze mną dwie sztuki 🙂



    Wracając do wzmacniacza. Czekam na zamówioną obudowę... zaczynam się delikatnie obawiać o to czy niska cena przypadkiem nie oznacza terminów wydłużonych w nieskończoność. Jeszcze chwilę poczekam, jeśli nie będzie odzewu to zmieniam wykonawcę. I żeby nie przeciągać budowy to zacznę składać wzmak na desce...

    Prośba do was. Czy moglibyście polecić mi jakiś w miarę dobry ale nie kosztujący fortuny multimetr, który dałby radę z tym projektem?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano
    3 minuty temu, McGyver napisał:

    Za ile?

    Nie mam pojęcia ile trzeba wydać żeby było ok. Kiedyś kupiłem jakiś taniutki multimetr w supermarkecie i okazał się zupełnie nieprzydatny nawet do pomiaru rezystorów w zwrotnicy.

    Właśnie przed chwilą zacząłem przeglądać net w poszukiwaniu czegoś sensownego. Ale jest tego sporo i w dodatku wszystko to podobne jest do siebie. Dla osoby nie w temacie ciężko podjąć jakąkolwiek decyzję.

    Czytam, że fluke jest dobry. Podstawowy model to coś około 200zł ale czy to wystarczy? Na aliexpres są po 120zł najdroższe chyba. Ale też nie wiem czy są ok. Może trzeba wydać 300 - 500 czy 1000zl

    Ogólnie rzecz ujmując to wydam ile będzie trzeba, ale niechciałbym wyrzucać pieniędzy na coś co mi się w przyszłości nie przyda. Chciałbym żeby było bezpiecznie mierzyło dokładnie i nie posiadało jakichś funkcji z których nigdy nie skorzystam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    toptwenty Biegły

    toptwenty

    Opublikowano
    Opublikowano
    41 minut temu, Domidaw napisał:

    okazał się zupełnie nieprzydatny nawet do pomiaru rezystorów w zwrotnicy.

    Przed pomiarem trzeba je z jednej strony odlutować... 😁

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano
    50 minut temu, toptwenty napisał:

    Przed pomiarem trzeba je z jednej strony odlutować... 😁

    Posiadam dwa takie sprzęty. Mierząc rezystor 1r 5% jedno "urządzenie" wskazuje 1.6 drugie 2.4...

    Byłbym się dotykać tymi wynalazkami czegokolwiek co jest pod napięciem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano
    1 godzinę temu, Domidaw napisał:

    Kiedyś kupiłem jakiś taniutki multimetr w supermarkecie i okazał się zupełnie nieprzydatny nawet do pomiaru rezystorów w zwrotnicy.

    Drogi też będzie do tego  nieprzydatny. Pomiar rezystorów o wartości powiedzmy poniżej 10 ohm za pomocą multimetru mija się z celem.



    5 minut temu, Domidaw napisał:

    Posiadam dwa takie sprzęty. Mierząc rezystor 1r 5% jedno "urządzenie" wskazuje 1.6 drugie 2.4...

    Byłbym się dotykać tymi wynalazkami czegokolwiek co jest pod napięciem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    A sprawdzałeś jaką oporność mają same kable pomiarowe? Nie? No właśnie.
    Sprawny multimetr tego typu mierzy nienajgorzej, tyle że to ubożuchne modele.



    1 godzinę temu, Domidaw napisał:

    Czytam, że fluke jest dobry. Podstawowy model to coś około 200zł ale czy to wystarczy? Na aliexpres są po 120zł najdroższe chyba.

    Fluke dla amatora jest bez sensu. Strasznie dużo się za samą markę płaci. Owszem, są solidne i niezawodne, ale tanie modele są nieprzyzwoicie biedne, a te które już coś potrafią są bardzo drogie.



    1 godzinę temu, Domidaw napisał:

    Ogólnie rzecz ujmując to wydam ile będzie trzeba, ale niechciałbym wyrzucać pieniędzy na coś co mi się w przyszłości nie przyda. Chciałbym żeby było bezpiecznie mierzyło dokładnie i nie posiadało jakichś funkcji z których nigdy nie skorzystam.

    Kup chińskiego Aneng AN870 lub to samo pod nazwą Richmeters RM219 albo Zotek ZT219. Sprawdzi się, bo jest dokładny, ma wszystko czego amator może potrzebować, i jest dobrze wykonany. Wydasz na ten model nieco ponad 150zł.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano
    16 minut temu, McGyver napisał:



    Kup chińskiego Aneng AN870 lub to samo pod nazwą Richmeters RM219 albo Zotek ZT219. Sprawdzi się, bo jest dokładny, ma wszystko czego amator może potrzebować, i jest dobrze wykonany. Wydasz na ten model nieco ponad 150zł.

    Ok. Kupiłem an870.

    Dziękuję za podpowiedz.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 4 tygodnie później...
    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano

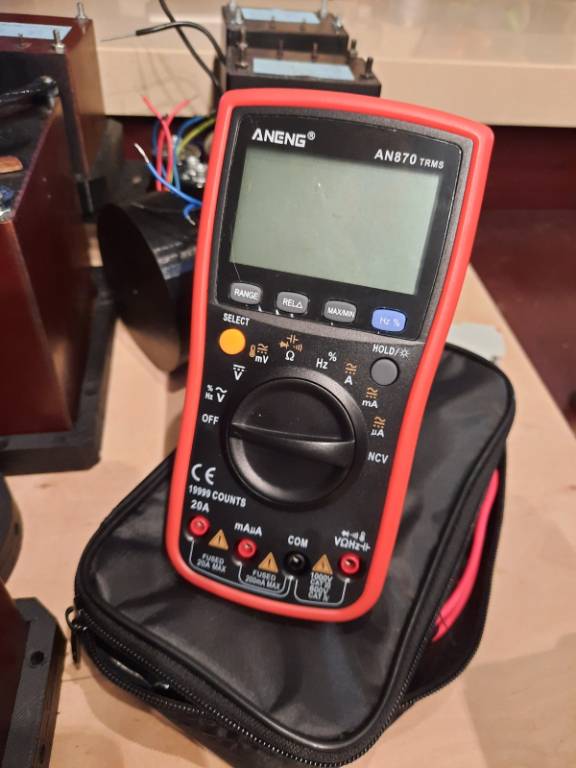

    Multimetr dotarł na miejsce. Wygląda na całkiem solidny sprzęt. Jestem zadowolony. Za nieco ponad 100zł...? Dla mnie bomba. Dzięki McGyver.

    Wzmacniacz będzie budowany na desce. W przyszłym tygodniu biorę 10 dni wolnego i będę próbował coś zdziałać.

    Brakuję mi 3 rezystorów 30k 5w i 30k 10w.

    Czy mogę użyć rezystorów z fotki?

    Są to rezystory 30k 20w. I wyglądają jakby ktoś je wyją z jakiegoś czołgu. Brać? Czy szukać czegoś "normalnego"?







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Domidaw Uczeń

    Domidaw

    Opublikowano
    • Autor
    Opublikowano

    Nie ma opinij na temat "zielonych" rezystorów z fotki zamieszczonej w ostatnim poście?

    Dałem ciała i jakimś sposobem nie dodałem rezystorów 30k do koszyka w mouser. Przesyłka dotarła do mnie w piątek, niestety bez tych nieszczęsnych 30k...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
