single ended 12ax7 kt88

mirkswirek1 · 27 Maja 2021

Witam mam takie dziwne pytanie. Na co wpłynie we wzmacniaczu zmiana kondensatora elektrolitycznego ze 100 na np. 220uF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 28 Maja 2021

Wydaje mi się, że na częstotliwość graniczną. Rezystor obok elektrolita (ile wynosi?) stanowi autobias dla tej lampy, a zarazem wpływa na osłabienie jej wzmocnienia. Osłabianie wzmocnienia jest efektem niechcianym.
Dla wysokich częstotliwości - czyli częstotliwości audio - tego osłabienia wzmocnienia w tym układzie "nie ma", bo częstotliwości audio są bocznikowane - idą sobie bokiem przez ten elektrolit do masy. Co nie przeszkadza bynajmniej w utrzymaniu prawidłowego napięcia DC na katodzie, czyli autobiasu.

Pomnóż wartość rezystora (ile_wynosi?) R przez pojemność elektrolita C a następnie zobacz, ile Ci wychodzi sekund.

Następnie policz odwrotność z tych sekund, a wyjdzie Ci pulsacja graniczna filtra RC - górnoprzepustowego pierwszego rzędu.

Ta pulsacja determinuje miejsce, w którym bas opada do poziomu 3 dB poniżej reszty sygnału. Poniżej tej wyliczonej pulsacji, bass będzie opadał z nachyleniem 6 decybeli na oktawę.

A mówiąc bardziej po ludzku: większy elektrolit: więcej najniższego basu.

Dla przypomnienia: 2 x PI x R x C x f = 1.
Z tego wzoru wyliczysz sobie co chcesz.

Jeśli np. chciałbyś, aby bas o częstotliwości 10Hz był częstotliwością graniczną, czyli już spada do -3dB, to podstawiasz sobie:

C = 1 / ( 2 x 3,1415926 x R x 10Hz) = wartość pojemności elektrolita, jaką trzeba wstawić, aby taką częstotliwość graniczną uzyskać.

Chyba 🙂

Na koniec: Ten elektrolit JEST w ścieżce SYGNAŁU. Więc byle czego tam nie wstawiaj.

Co więcej: obok tego elektrolita (np. 100uF) wlutuj pod płytką jeszcze dodatkowy kondensator, np. foliowy, o pojemności 0,1uF ... 0,22 uF. Tak będzie przypuszczam ciut lepiej. Klarowniej.

Są bowiem sytuacje, w których ten 0,22 uF będzie "większy" od tego 100uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Maja 2021 przez zjj_wwa

artw · 28 Maja 2021

W dniu 27.05.2021 o 17:16, mirkswirek1 napisał:

Na co wpłynie we wzmacniaczu zmiana kondensatora elektrolitycznego ze 100 na np. 220uF?

na nic słyszalnego jako zmiana wartości , na nie wiadomo jak wiele , jako zmiana typu kondensatora.To bardzo ważny kondensator dla brzmienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirkswirek1 · 28 Maja 2021

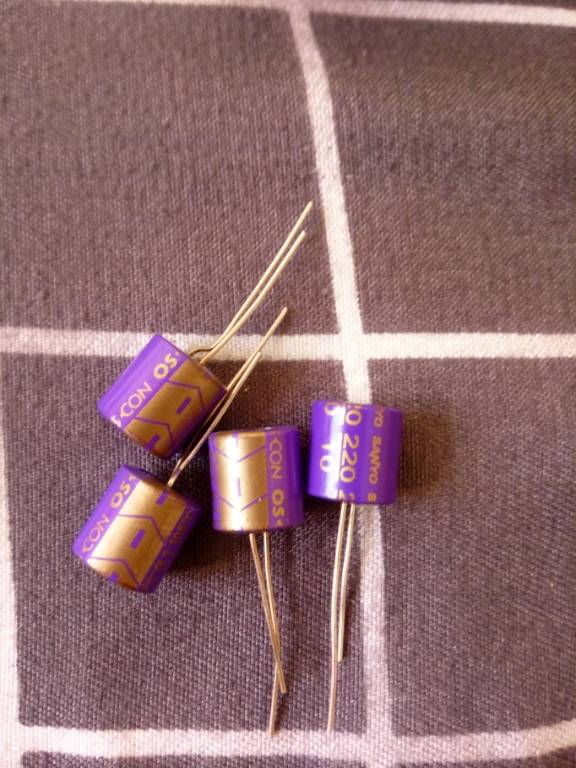

Dziękuje za zainteresowanie. Mam kondensatory które chciałem wykorzystać, Andrea Ciuffoli lata temu używał ich w swoich projektach SE. Schemat nie mój ale od czegoś trzeba zacząć.....Może da się coś poprawić? Co do obliczeń, to co mi wychodzi , to nie da się opisać :).......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 28 Maja 2021

Nie wiem czy koledzy się zgodzą, ale jakoś OSCON'ów w tym miejscu ... no nie wiem. Raczej nie widzę. U mnie OSCON'y się dobrze sprawdzały we wszelkich sekcjach cyfrowych, jako odsprzęgi .... Tutaj w katodę lampy preampowej - chyba bym coś bardziej .... "analogowego" dał. Nichicon FG? Nichicon KA? MUSE? ... O Black-Gate'ach nie wspomnę.
Nie wiem jak w tym miejscu by się spisały zwyczajne Panasonic z serii FG .... Mam je jako odpsrzęgi zasilania w torze analogowym w DAC'u no i jakoś to gra.

Są też takie ELNA for Audio .... ale nie miałem z nimi przyjemności. Może warto popytać.

Zupełnie osobną kwestią jest ... czy z foliowym bocznikiem, czy bez. Tutaj zapewne też pełne spektrum opinii w tym temacie będzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Maja 2021 przez zjj_wwa

**zjj_wwa** · 28 Maja 2021

Prądy na drugiej siatce - potrafią czasem świrować. Dla świętego spokoju, ten rezystor 270R to bym dał większej mocy. Powiedzmy 2W. A może nawet 560R/2W || 560R/2W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirkswirek1 · 28 Maja 2021

34 minuty temu, zjj_wwa napisał:

Nie wiem czy koledzy się zgodzą, ale jakoś OSCON'ów w tym miejscu ... no nie wiem. Raczej nie widzę. U mnie OSCON'y się dobrze sprawdzały we wszelkich sekcjach cyfrowych, jako odsprzęgi .... Tutaj w katodę lampy preampowej - chyba bym coś bardziej .... "analogowego" dał. Nichicon FG? Nichicon KA? MUSE? ... O Black-Gate'ach nie wspomnę.
Nie wiem jak w tym miejscu by się spisały zwyczajne Panasonic z serii FG .... Mam je jako odpsrzęgi zasilania w torze analogowym w DAC'u no i jakoś to gra.

Są też takie ELNA for Audio .... ale nie miałem z nimi przyjemności. Może warto popytać.

Zupełnie osobną kwestią jest ... czy z foliowym bocznikiem, czy bez. Tutaj zapewne też pełne spektrum opinii w tym temacie będzie.

W mojej Diorce 704 mam Nichicony FG, rezystory vishay/dale i pare innych ...dla mnie gra genialnie i inaczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zawsze można wylutować prawda... ale spróbować można... ,bardziej chodziło o jego pojemność 🙂 i skutki zmiany na 220uF,ogólnie to jestem za Elna cerafine.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Maja 2021 przez mirkswirek1

mirkswirek1 · 28 Maja 2021

36 minut temu, mirkswirek1 napisał:

W mojej Diorce 704 mam Nichicony FG, rezystory vishay/dale i pare innych ...dla mnie gra genialnie i inaczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zawsze można wylutować prawda... ale spróbować można... ,bardziej chodziło o jego pojemność 🙂 i skutki zmiany na 220uF,ogólnie to jestem za Elna cerafine.

i ELNA SILMIC II RFS w ścieżce sygnału

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 29 Maja 2021

Połówka ECC83 w układzie WK ze swoim malutkim prądem niespecjalnie nadaje się do napędzenia KT88.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Maja 2021 przez jurek

mirkswirek1 · 28 Czerwca 2021

W dniu 28.05.2021 o 03:27, zjj_wwa napisał:

Wydaje mi się, że na częstotliwość graniczną. Rezystor obok elektrolita (ile wynosi?) stanowi autobias dla tej lampy, a zarazem wpływa na osłabienie jej wzmocnienia. Osłabianie wzmocnienia jest efektem niechcianym.
Dla wysokich częstotliwości - czyli częstotliwości audio - tego osłabienia wzmocnienia w tym układzie "nie ma", bo częstotliwości audio są bocznikowane - idą sobie bokiem przez ten elektrolit do masy. Co nie przeszkadza bynajmniej w utrzymaniu prawidłowego napięcia DC na katodzie, czyli autobiasu.

Pomnóż wartość rezystora (ile_wynosi?) R przez pojemność elektrolita C a następnie zobacz, ile Ci wychodzi sekund.

Następnie policz odwrotność z tych sekund, a wyjdzie Ci pulsacja graniczna filtra RC - górnoprzepustowego pierwszego rzędu.

Ta pulsacja determinuje miejsce, w którym bas opada do poziomu 3 dB poniżej reszty sygnału. Poniżej tej wyliczonej pulsacji, bass będzie opadał z nachyleniem 6 decybeli na oktawę.

A mówiąc bardziej po ludzku: większy elektrolit: więcej najniższego basu.

Dla przypomnienia: 2 x PI x R x C x f = 1.
Z tego wzoru wyliczysz sobie co chcesz.

Jeśli np. chciałbyś, aby bas o częstotliwości 10Hz był częstotliwością graniczną, czyli już spada do -3dB, to podstawiasz sobie:

C = 1 / ( 2 x 3,1415926 x R x 10Hz) = wartość pojemności elektrolita, jaką trzeba wstawić, aby taką częstotliwość graniczną uzyskać.

Chyba 🙂

Na koniec: Ten elektrolit JEST w ścieżce SYGNAŁU. Więc byle czego tam nie wstawiaj.

Co więcej: obok tego elektrolita (np. 100uF) wlutuj pod płytką jeszcze dodatkowy kondensator, np. foliowy, o pojemności 0,1uF ... 0,22 uF. Tak będzie przypuszczam ciut lepiej. Klarowniej.

Są bowiem sytuacje, w których ten 0,22 uF będzie "większy" od tego 100uF.
