12 minut temu, Kris_54701 napisał:

Kręciłbym

Ha ha ha. Uwaga mogą być trochę ciepłe. Ale przynajmniej podczas słuchania cześć energii ogrzewa dom.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

No to już finala wersja ( a może jednak nie 🙂 )mojego Rotela na TDA1541.

Podsumowując:

- dwa przalączane analogi

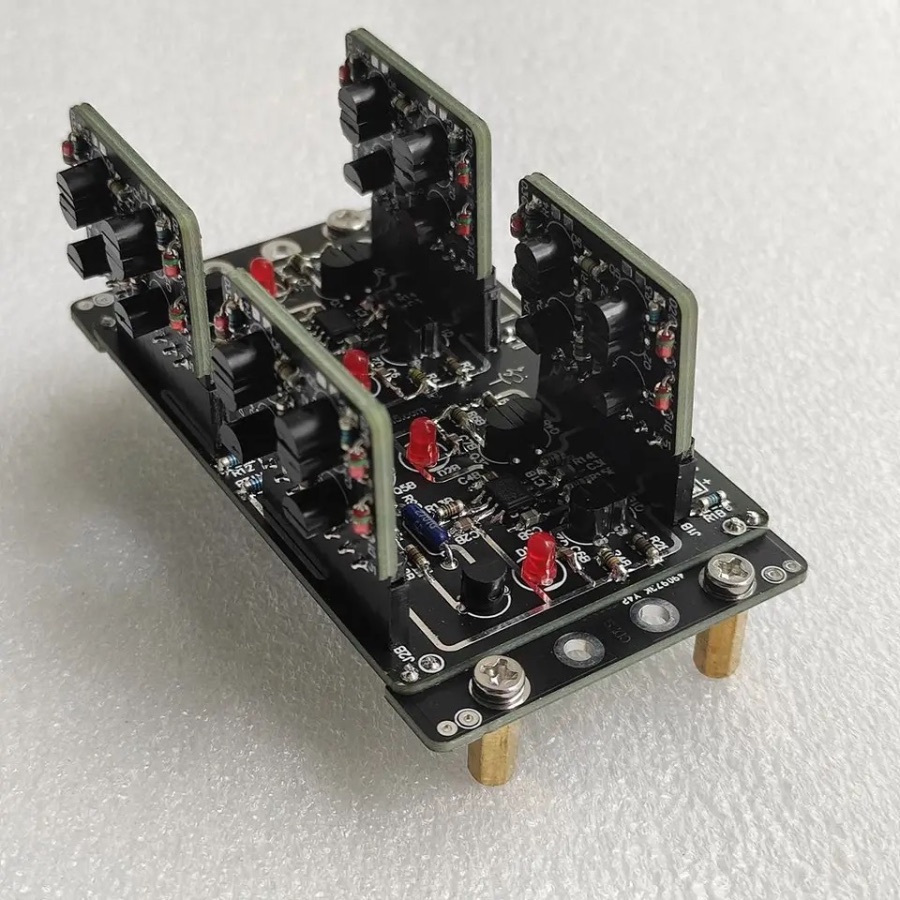

- pierwszy analog to "Wydajne wzmacniacze dyskretne JFET" w wersji dual

- drugi analog to SRPP na 6N9S ( 70 letnie NOSy METZ )

i te analogi oba brzmią doskonale ale... właśnie wpadła ostatnia modyfikacja :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

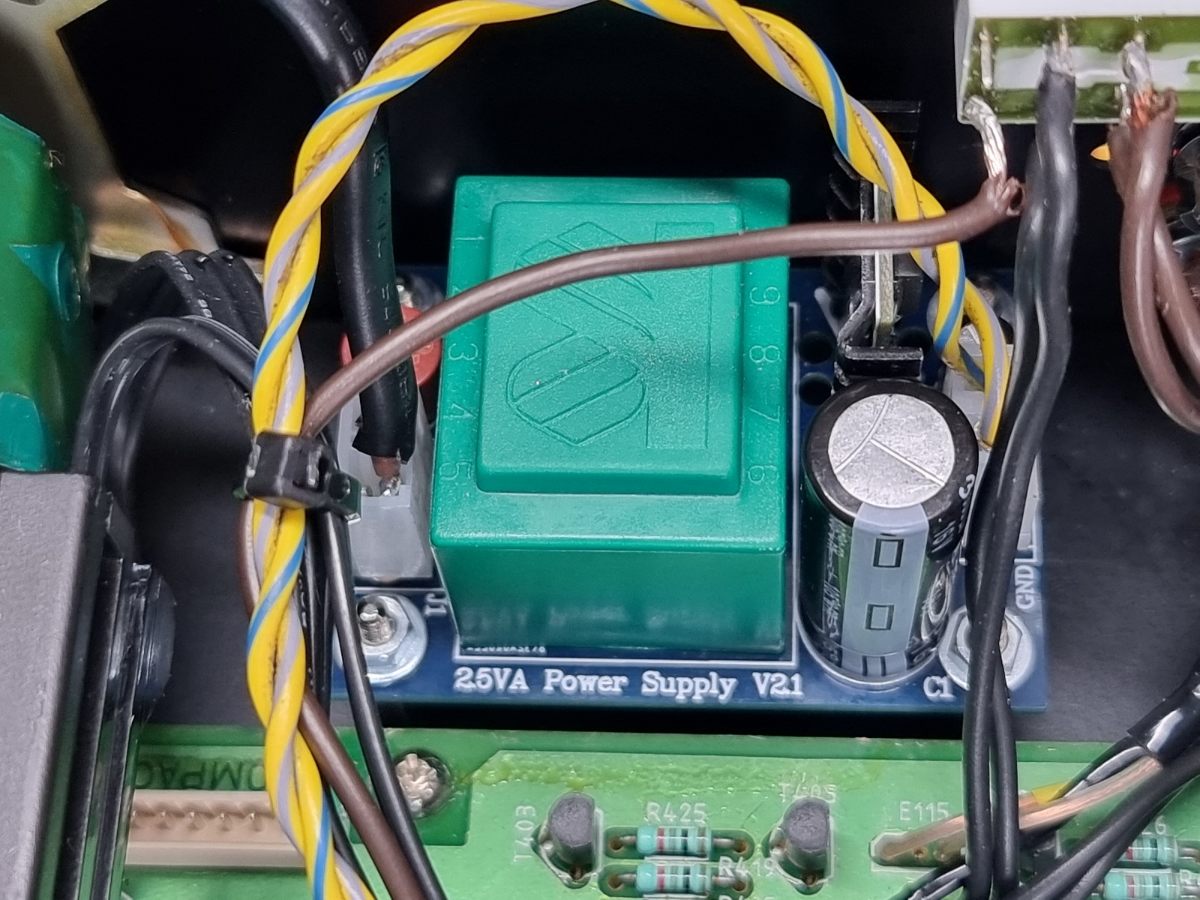

czyli zegar wraz ze swoim zasilaniem. Powiem... ilość i jakość materiału jaki przybył w obrazie dzwięku jest zaskakująca. Efekt finalny niesamowity, wokale, gitary, perkusje. Do tego dużo większa dynamika zarówno na OPA jak i lampie. Co do drugiego analogu zszedłem z napięciem z 350V na 310V bo ilość materiału wprost atakowała i miałem wrażenie przesteru. Może i był to przester ale na standardowym kwarcu nie było to tak odczuwalne, po zmianie napięcia efekt ustąpił, została już tylko dynamika i szczegóły

Powoli więc chyba dochodzę do końca moich możliwości tego TDA1541. Jeszcze jedyne co mogę zrobić to zastąpiś N-OS jakimś innym filtrem niż SAA7220.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

W dniu 13.09.2022 o 23:38, eMCZe napisał:

Całość jako analog dostała 6N9S pracujące w SRPP na 350V na "Muzgowym" zasilaczu.



Jaki jest maksymalny poziom sygnału na wyjściu tj jakie jest maksymalne napięcie na wyjściu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

19 minut temu, pdyn napisał:

Jaki jest maksymalny poziom sygnału na wyjściu tj jakie jest maksymalne napięcie na wyjściu ?

około 2,2V przy rezystorach konwewersji 26R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

W dniu 26.09.2022 o 09:56, eMCZe napisał:

czyli zegar wraz ze swoim zasilaniem

zacytuję, sam siebie żeby było wiadomo o czym mówię.

Po tygodniu słuchania na nowym zegarze TDA1541, zrezygnowałem z trybu NOS. Wywaliłem bypass sygnałów i podłączyłem na miejsce SAA7220. Zegar dodał tyle szczegółów, że na górze zaczęły pojawiać się śmieci, rażące w ucho. Najpierw myślałem, że to wina lampy. Poskładałem więc SRPP na nowo, wymieniłem rezystory na nowe 2W AudioNote, zszedłem z zasilaniem na lampie, zwiększyłem je znów, zmieniłem R konwersji na niższy itp itd, wciąż chropowatość na górze się utrzymywała.. dopiero wyjście z trybu NOS przywróciło spójność góry. Jedyne tłumaczenie jakie mi przychodzi jest takie, żeprzy odpowiednim przygotowaniu obróbki sygnału, gdy juz wyciskasz zniego i przenosisz co się da tryb NOS nie jest dobrym rozwiązaniem. Nawet na SAA7220 jest lepiej, a żeby się przekonać co zrobi tu teraz dobry filtr to zamówiłem SM5840 przystosowane do obsługi TDA1541. Zobaczymy...

A z filtrami ostatnio się pobawiłem trochę w moim DAC'u na 2 x PCM63. Szkoda było, że do tej fajnej gradacji K fabrycznie wrzucono NPC SM5803

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zamówiłem więc na podmianę BB DF1704

a od mojego dilera dostałem na testy NPC SM5842

Konrad przygotował fajną PCB ze switch'ami do konfiguracji wyjść, wejść i formatu danych SM oraz własnym niezależnm regulatorem zasilania. POLECAM !!

Wprawdzie to nie temat o PCM63 ale miałem okazję przekonać się ile daje dobry filtr. Na razie powiem tak, SM5803 zabił połowe potencjału DAC'a, ukrył szczegóły i wyrównał całość, przy pozostałych filtrach brzmiał jak muzyka zrealizowana w latach 80 tych. DF1704 wyciągnął szcegóły, poszedł w górę bardzo z zakresem i bardziej kontrolował mocny bas. SM5842 po odpowiednim skonfigurowaniu pokazał to samo co DF ale inaczej. Wokale brzmią przyjaźniej dla ucha, szczególnie te wyższe kobiece. Bas stał sie bardziej okrągły. Ogólnie powiedizł bym, że DF1704 jest po jasne a SM5842 po ciemnej stronie mocy. I DF brzmi bardziej technicznie. To tak na wyjściach z AD845, zobaczymy jak to będzie na analogach lampowych które pod te PCM'y wlecą. No i będę miał pełne porównanie 2 x PCM63 vs 2 x równoległe TDA1541.

Na razie TDA1541 na analogu 6N9S z PCM63 na opa w każdym zakresie wygrywa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Fąfara]

Witam kupiłem gotowca dla TDA 1541  AVT5469 - płytka drukowana - Lampy Elektronowe On-Line. Największy polski sklep z technik. Moje pytanie, jaki optymalny rezystor konwersji zastosować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

13 minut temu, Piotr Fąfara napisał:

optymalny

Taki aby na wyjściu mieć około 2V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Teraz spojrzałem, to ten przedwzmacniacz na 6111 ??

Tam wszystkie wartości są opisane na schemacie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Fąfara]

Pytam o rezystor zwierający wyjście TDA... do masy. Czy to ma być 100 Ohm?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Października 2022 przez Piotr Fąfara

[slawek.xm]

7 minut temu, Piotr Fąfara napisał:

Pytam o rezystor zwierający wyjście TDA... do masy. Czy to ma być 100 Ohm?

im mniejszy tym lepiej

dobierz w rezultacie taki byś mial wzmocnienie w systemie takie by potencjometr głośnosci jak najmniej tłumił sygnał

możesz zaczać od 100 omów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

5 minut temu, Piotr Fąfara napisał:

100 Ohm

Ja to się nie znam, ale jeżeli chcesz to użyć jako analog dla TDA1541 to jak mówiłem dobierz taką wartość aby mieć na wyjściu 2V. Przy 100R TDA1541 zaczyna mieć przester, z drugiej strony rezystor konwersji uzalezniony jest od wzmocnienia lampy. Tutaj widzę że układ jest przedwzmacniaczem liniowym i cytując za opisem: "Ze względu na dosyć
wysokie wzmocnienie ok. 20 V/V niezbyt potrzebne w przedwzmacniaczu liniowym, układ
objęty jest sprzężeniem zwrotnym R6L ograniczającym wzmocnienie do 2 V/V co dodatkowo
zmniejsza zniekształcenia i  poszerza pasmo
przenoszenia.." czy ten stopień wzmocnienia na pewno będzie wystarczający??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy nie należy pozbyć się sprzężenia??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

28 minut temu, eMCZe napisał:

Czy nie należy pozbyć się sprzężenia??

Jeżeli ma współpracować z DACiem prądowym to tak. Z drugiej strony to tylko SRPP i przy Mu lampy 20 wyjdzie ok 10V/V wzmocnienia. Trzeba zatem ok 300mVp sygnału. TDA ma 2mAp prądy na swoim wyjściu więc RIV wychodzi 150R. W praktyce zakres 75-150R powinien dawać ok głośność (1-2Vrms).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Fąfara]

Witam dzięki za odpowiedzi, na razie mam tylko płytkę i lampy. Sprzężenie (R6) można usunąć.  Rezystory np. CADDOCK nie są tanie więc wolał bym nie kupować kilku wartości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

1 minutę temu, Piotr Fąfara napisał:

nie kupować

Kup na rezystory konwersji zwykle po 5 groszy. 0,25W wystarczy. Dobierz poziom sygnału, wynien na inne jeżeli uważasz że na tych wartościach będzie dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Fąfara]

Witam co myślicie o tym  www.ebay.pl/itm/295251998088

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Października 2022 przez Piotr Fąfara

[eMCZe]

21 minut temu, Piotr Fąfara napisał:

Witam co myślicie o tym  www.ebay.pl/itm/295251998088

Nie używałem ale widzę na zdjęciu z aukcji, że ktoś wkłada układ za 70 euro zostawiając kondensator osiowy ( ten niebieski ) za 2 centy, który to wysiada jako pierwszy w całej PCB, choć zależy mu na poprawie działania całego układu.

To jakby reklamować chipa do silnika opatrzając zdjęciami zardzewiałej łady których ostatnio dużo na Polskich drogach.

Co do działania nie wypowiem się, ale po zastosowaniu ostatnio dyskretnego zegara powiem, że to 44,1 jest w NOS za blisko sygnału audio i choć ten układ ma w opisie roll-off HF to nie byłbym pewien jak to robi bez nadpróbkowania.

Ja do TDA1541 będę wkładał układ oparty na filtrze NPC SM5840. Tak więc zamiast NonOverSampling będę miał oversampling x 8. Zobaczymy jak to się wpasuje w system i czy uda mi się to skonfigurować z TDA.

A wracając do Twojego pytania: spróbuj tego układu, zawsze ktoś musi być pierwszy 🙂 Ja wcześniej zarówno z NOS jak i Bułgarskiego NOS-reclock byłem bardzo zadowolony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Fąfara]

OK Dzięki, jak wszystko dotrze to poskładam i się zobaczy...

Zegar MRelektronik MKII już mam...

Trafo do lampek i lampki są, brakuje elementów biernych (w drodze)...

Trzeba pomyśleć jeszcze o zasilaniu, zegara i TDA...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Października 2022 przez Piotr Fąfara

[eMCZe]

3 minuty temu, Piotr Fąfara napisał:

Trzeba pomyśleć jeszcze o zasilaniu, zegara i TDA

Tu nie ma co myśleć:

u mnie zegar zasilany jest całkowicie niezależnie z 230V na zasilaczu Muzg Audio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dobre regulatory i stabilizatory też znajdziesz u Konrada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maniekmankowski]

W dniu 28.05.2021 o 12:28, McGyver napisał:

A tutaj foty DACów z lampowym analogiem opartych na module z linku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Witam. Mam w planach zakup tego DAC-a, jednak chciałbym dopytać o analog do niego. Nie znalazłem tego, który jest na foto, ale czy wobec tego mogę użyć w taki sam sposób analogówki z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

Podobno dobrze grające SRPP można nabyć u kolegi bikerbo na tymże forum

Drugie pytanie dotyczy wejścia USB, ponieważ gł na tym słucham. W oryginale na płytce tego DAC-a jest licho wyglądające USB, i chciałbym wykorzystać także forumowe wejście USB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )   . Czy jest możliwość podpięcia go tutaj na PCB?

Z góry dziękuję za informację.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Jeśli zasilanie to tylko od Muzga, ale jeśli bez filtra, to tylko upsampling do 352,8 kHz. Duże znaczenie ma dobrze zrealizowany układ przesuwny, a ten na popularnych kostkach ma ograniczenia częstotliwość. Dla odważnych polecam xilina.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr Fąfara]

Witam zdecydowałem się na LT 3042   Będzie cztery osobne uzwojenia, mostki i LT 3042 +5V, -5V, -15V i +7V na zegar.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Listopada 2022 przez Piotr Fąfara

[eMCZe]

Dzień dobry...  dawno mnie nie było co nie znaczy, że odstawiłem nałóg TDA.

A więc skończyłem projekt CD tylo nie było czasu i okazji się rozpisywać.

Do dwóch przełączanych analogów czyli OPA MuzgAudio oraz 6N9S, do zegara Muzg Audio z jego zewnętrznym zasilaniem doszedł osatni element układanki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

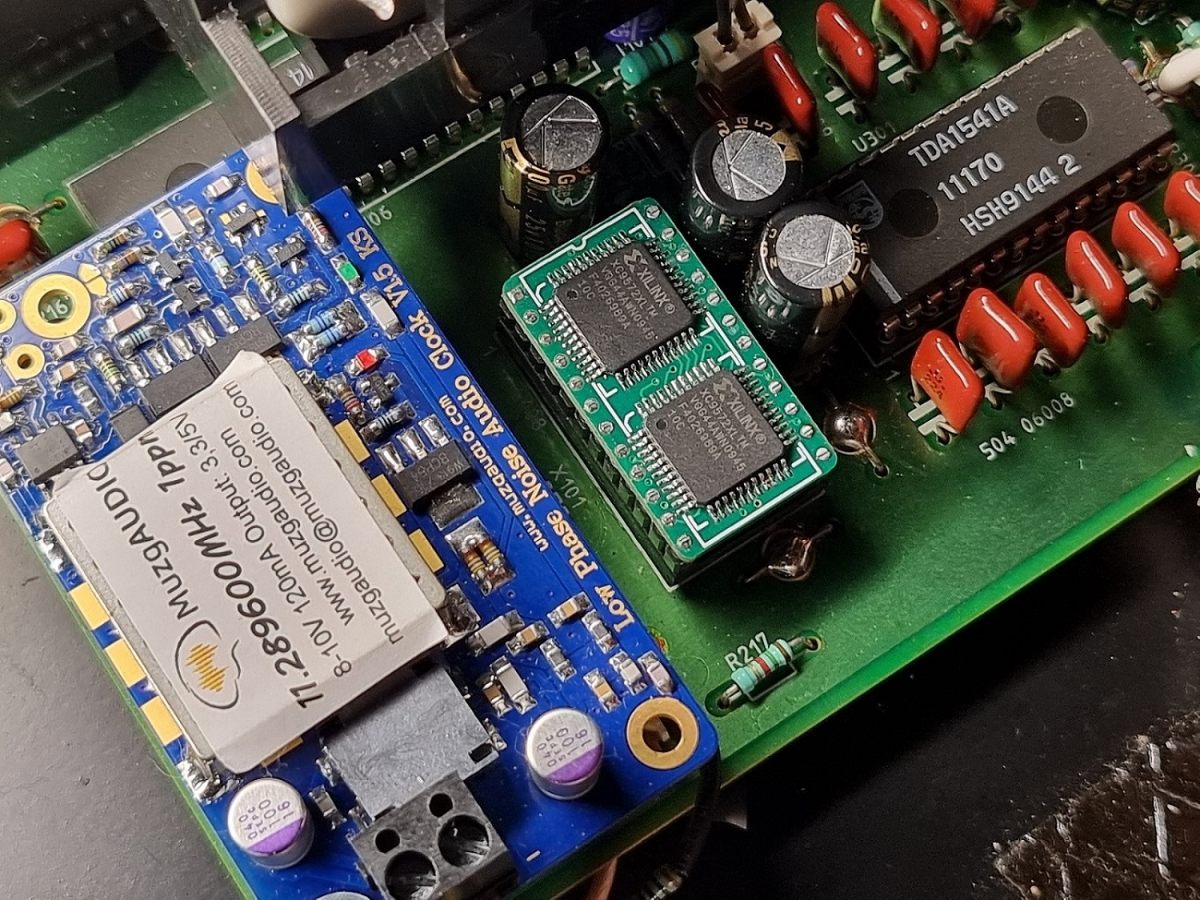

I zamiast żalosnego SAA7220 pojawił się SM5840....

Ciekawa konstrukcja oparta o filtr i dwa układy Xilinx'a jeden na wejściu, drugi na wyjściu.

Całość wymagała trochę zabawy na PCB z TDA1541 ponieważ układ ten pracuje z TDA w trybie równoczesnym a więc należało zmienić sygnał +5V na -5V na PIN27 aby przetwornik przyjmował oba kanały równocześnie i od tej chwili na PIN3 wchodzi kanał lewy z filtra a na PIN4 kanał prawy z filtra. Standardowo na PIN3 wchodził multipleksowany sygnał obu kanałów a na PIN4 zegar systemowy. To wymusiło kolejną zmianę czyli podanie zegara bezpośrednio na SAA7210 bo standardowo idzie on z SAA7220 PINem, który teraz podaje drugi kanał.  Inaczej CD kręciło jak szalone.

W skrócie, jeden Xilinx tłumaczy dane przygotowane dla SAA7220 na język zrozumiały dla SM5840 oraz rozdziela sygnał na dwa nanały. Dalej SM5840 filtruje dane z 8x oversamplingiem ( 352.8k/384kHz ). Następnie przefiltrowane dane wchodzą do drugiego Xilinx'a , który dekoduje je pod TDA1541 w trybie "simultaneous"

Po włączeniu... to już inna bajka. To nie jest to samo TDA1541. Szczegóły, szczegóły i jeszcze raz szczegóły. Znikły złe strony plastyczności obrazu tego przetwornika. Zostało tylko to co dobre jak scena i bas a pojawiło sie dużo więcej materiału na górze. Detale, smaczki, niuanse.

Czy ktoś to jeszcze próbował czy tylko ja takiwariat jestem ?? 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kram]

Gdzie kupiłeś? Możesz podać źródło?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

5 godzin temu, kram napisał:

Gdzie kupiłeś? Możesz podać źródło?

Przyleciało z Chin, była cała jedna sztuka , którą wziąłem na próbę. Po moim zakupie w październiku nie pokazało się więcej, wysłałem zapytania i brak odpowiedzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

To znów ja....

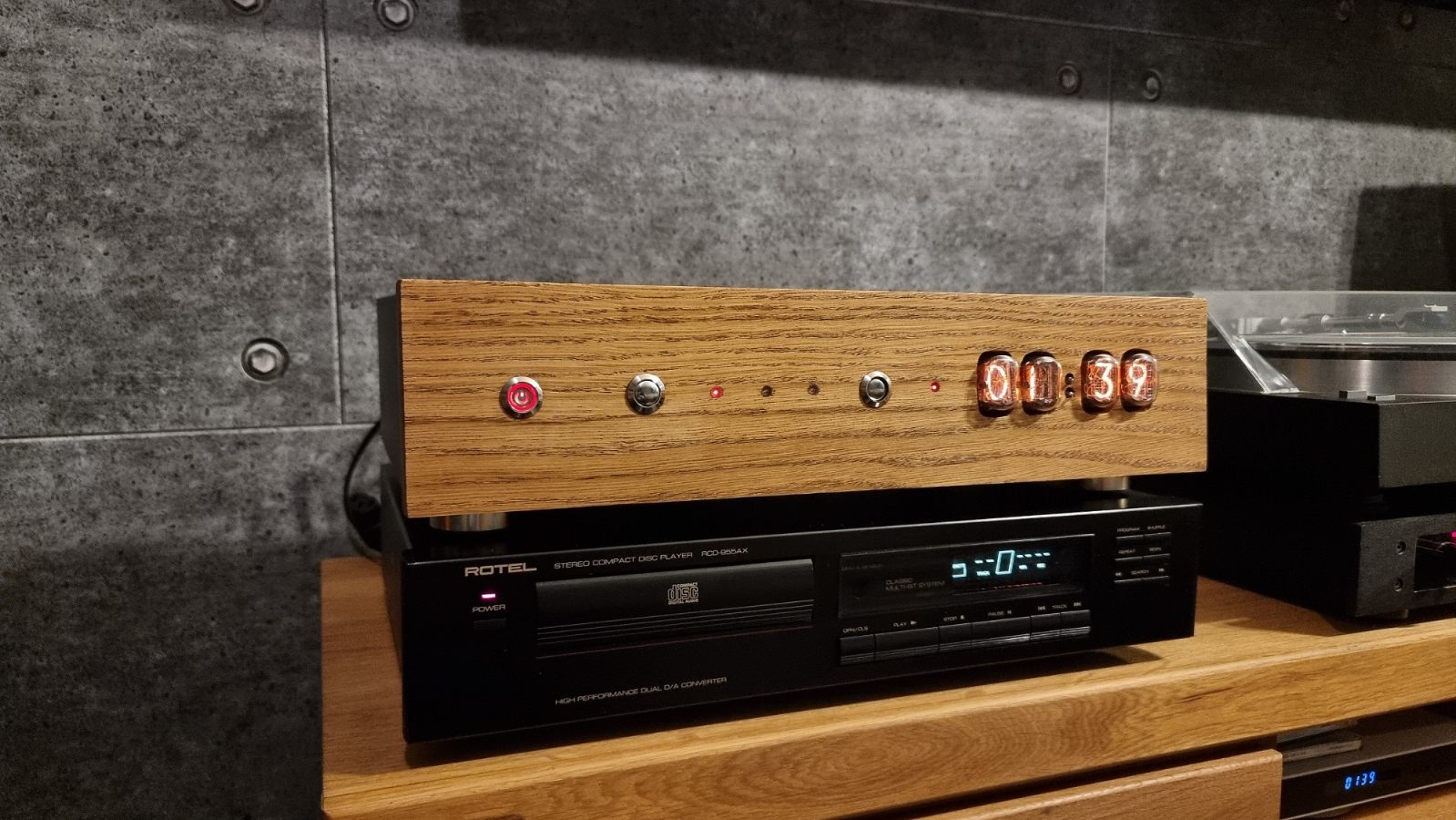

Postanowiłem dodać mały akcent vintage do mojego ostatniego DAC'a i jeszcze więcej lamp... więc oprócz 6414 inside pojawiły się IN-12 outside

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

JA OSTATNIO WYKOPAŁEM MARANTZA CD40 NA TDA1541A I ZROBIŁEM BANALNĄ MODYFIKACJĘ - ZAMIENIŁEM LM833 NA OPA1612 I KONDENSTATORY WYJŚCIOWE NA MUSE I GRA MUZYCZKA , AŻ MIŁO.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

@Bogdan mógłbyś nie krzyczeć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

W dniu 14.01.2023 o 23:39, eMCZe napisał:

Dzień dobry...  dawno mnie nie było co nie znaczy, że odstawiłem nałóg TDA.

A więc skończyłem projekt CD tylo nie było czasu i okazji się rozpisywać.

Do dwóch przełączanych analogów czyli OPA MuzgAudio oraz 6N9S, do zegara Muzg Audio z jego zewnętrznym zasilaniem doszedł osatni element układanki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I zamiast żalosnego SAA7220 pojawił się SM5840....

Ciekawa konstrukcja oparta o filtr i dwa układy Xilinx'a jeden na wejściu, drugi na wyjściu.

Całość wymagała trochę zabawy na PCB z TDA1541 ponieważ układ ten pracuje z TDA w trybie równoczesnym a więc należało zmienić sygnał +5V na -5V na PIN27 aby przetwornik przyjmował oba kanały równocześnie i od tej chwili na PIN3 wchodzi kanał lewy z filtra a na PIN4 kanał prawy z filtra. Standardowo na PIN3 wchodził multipleksowany sygnał obu kanałów a na PIN4 zegar systemowy. To wymusiło kolejną zmianę czyli podanie zegara bezpośrednio na SAA7210 bo standardowo idzie on z SAA7220 PINem, który teraz podaje drugi kanał.  Inaczej CD kręciło jak szalone.

W skrócie, jeden Xilinx tłumaczy dane przygotowane dla SAA7220 na język zrozumiały dla SM5840 oraz rozdziela sygnał na dwa nanały. Dalej SM5840 filtruje dane z 8x oversamplingiem ( 352.8k/384kHz ). Następnie przefiltrowane dane wchodzą do drugiego Xilinx'a , który dekoduje je pod TDA1541 w trybie "simultaneous"

Po włączeniu... to już inna bajka. To nie jest to samo TDA1541. Szczegóły, szczegóły i jeszcze raz szczegóły. Znikły złe strony plastyczności obrazu tego przetwornika. Zostało tylko to co dobre jak scena i bas a pojawiło sie dużo więcej materiału na górze. Detale, smaczki, niuanse.

Czy ktoś to jeszcze próbował czy tylko ja takiwariat jestem ?? 🙂



Mam ten filtr w dacu na TDA1541. Faktycznie mocno poprawia dźwięk. Z SAA7220 jest straszny muł. Przy tym filtrze zupełnie inna bajka. Gra podobnie jak PCM1701 z DF1704. Filtr kupiony od pasjonata z Wadowic, razem z daciem na 1541.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pjasio253]

Może słabo szukałem, ale nie znalazłem na forum nic na ten temat. Czy ktoś z tutaj obecnych ma może jakieś doświadczenie z tzw.fetyszyzatorem, czyli jak to nazwał fajnie autor - "nieślubnym synem lampizatora" 🙂 Czyli J-FET na wyjściu DAC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  Zaletą na pewno będzie mała konstrukcja mieszcząca się w nawet ciasnych sprzętach i mały problem z rozbudowanym zasilaniem. Tylko pytanie co z jakością dźwięku?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Delirium77]

34 minuty temu, pjasio253 napisał:

Może słabo szukałem, ale nie znalazłem na forum nic na ten temat. Czy ktoś z tutaj obecnych ma może jakieś doświadczenie z tzw.fetyszyzatorem, czyli jak to nazwał fajnie autor - "nieślubnym synem lampizatora" 🙂 Czyli J-FET na wyjściu DAC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  Zaletą na pewno będzie mała konstrukcja mieszcząca się w nawet ciasnych sprzętach i mały problem z rozbudowanym zasilaniem. Tylko pytanie co z jakością dźwięku?



Czy chodzi o HDAM w stylu Marantza? Mam takie coś w swoim dacu. Gotowec dla tda1541 jest dostępny na Aliexpress. Gra całkiem przyzwoicie. Nie mam porównania do lampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
