Krell S300i - dziwne zachowanie


ampman

Rekomendowane odpowiedzi

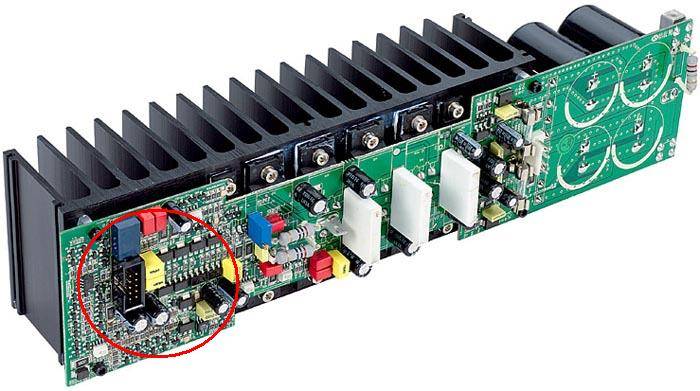

Witam. Trafił w moje ręce taki wynalazek jak Krell S300i z objawem po czasie trzaski i szumy w lewym kanale. Czytając zagraniczne fora jest to typowa usterka tego modelu kończąca się wymianą całej końcówki mocy jednego, czy drugiego kanału. Sądząc, że problemem są zimne luty (PCB było mocno wygrzane - zaznaczyłem ten obszar) przelutowałem je w całości. Jakież było moje zdziwienie, gdy po tej operacji go uruchomiłem... z tyłu znajduje się przycisk włączenia z elektromagnesem... po jego wciśnięciu przez 2 sekundy zasilanie dociera wszędzie (powitanie na wyświetlaczy itd.) a następnie słychać rzężenie i elektromagnes "wybija" go na OFF. Dzieje się to nawet po rozłączeniu zasilania dla obu końcówek mocy. Lutowanie mam opanowane perfekt i nie wygląda mi, aby z tego powodu powstał ten problem chyba, że on też wcześniej występował a o nim nie wiedziałem. Czy ktoś z Was spotkał się z tym objawem.





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mozliwe ze jakis tranzystor juz siadal (stad strzelanie) i po podgrzaniu calkiem padl. Trzeba by sprawdzac wszystko po kolei.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No niestety.. po odpięciu szyny komunikacyjnej i zasilającej wzmacniacz wystartował poprawnie z prawym kanałem. Także coś się pogorszyło w module mocy lewego kanału.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Namierzyłem skąd takie zachowanie.. działa zabezpieczenie, które  odłącza główne zasilanie, bo na lewym kanale pojawia się stałe napięcie na zaciskach głośnikowych (miernik zdążył zarejestrować 20V). Prawy kanał bez takich anomalii i po odpięciu lewego modułu końcówki mocy, wzmacniacz odpala i działa normalnie. Co ciekawe oba moduły są identyczne, ale jeden od drugiego różni się odbiciem "lustrzanym". Tranzystory mocy wskazują identycznie jak w sprawnym kanale... pozostają do sprawdzenia maluchy SMD i ich otoczenie. Dziwne, że przelutowanie modułu spowodowało takie coś... żadnego "kleksa" z cyny nie zrobiłem ani nie przegrzałem żadnego elementu - czas lutowania 2 do 3 sekund.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ampman
Odnośnik do komentarza
Udostępnij na innych stronach

Niestety, zdarza się. Możliwe że padł z miejsca po zaaplikowaniu mu napięcia.

Miałem podobne przeboje z prostą końcówką Rotela RB-850 - napięcie stałe na wyjściu ale wzmacniacz się nie wyłączał ponieważ nie miał żadnych zabepzpieczeń oprócz bezpieczników na liniach zasilających. W końcu winowajcą okazał się malutki kondensator typu styroflex który po przelutowaniu płytki uznał że czas na zwarcie. Po wymianie kondensatora cały kanał wrócił do normy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Marek.S
Odnośnik do komentarza
Udostępnij na innych stronach

11 godzin temu, Marek.S napisał:

Niestety, zdarza się. Możliwe że padł z miejsca po zaaplikowaniu mu napięcia.

Miałem podobne przeboje z prostą końcówką Rotela RB-850 - napięcie stałe na wyjściu ale wzmacniacz się nie wyłączał ponieważ nie miał żadnych zabepzpieczeń oprócz bezpieczników na liniach zasilających. W końcu winowajcą okazał się malutki kondensator typu styroflex który po przelutowaniu płytki uznał że czas na zwarcie. Po wymianie kondensatora cały kanał wrócił do normy.

Dzięki za podpowiedź... kondensatory dobre... doszedłem do wniosku, skoro po przelutowaniu pogorszyło mu się bardziej, więc postanowiłem, że znów przelutuję wszystkie elementy SMD i eureka! Wzmacniacz odpalił poprawnie i gra już 2 godziny bez rewelacji w postaci szumów i trzasków. Także problemem od początku były "zimne luty" jak wstępnie oceniłem, ale przeciągnęło się to w czasie. Co ciekawe boczne moduły mocy są identyczne i można je zamienić miejscami. To dla tych, którzy będą szukali sprawnego kanału lewego.. mogą zamontować w jego miejsce prawy moduł, bo ma dwustronne uchwyty montażowe i jest jakby uniwersalny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ampman
Odnośnik do komentarza
Udostępnij na innych stronach

  • 6 miesięcy temu...

Cześć, moduł lewego kanału dalej działa poprawnie ? Ja przelutowywałem u siebie i problem pozostaje😥

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak, klient nie wrócił. Lutowałem najpierw grotem dodając cyny potem przedmuchałem hotem na 400 stopni.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

bardzo, bardzo dziękuję za dokładne wyjaśnienie , to daje jeszcze jakąś szanse na postawienie na nogi mojego krella bez radykalnych rozwiązań.

PS choć takowe już podjąłem > wzmacniacz trafi do przebudowy modułów na "pancerne"
