Brum w phono (Denon 950)

[Marek.S]

Koledzy, mam problem z buczeniem phono (oba wejścia) w Denonie pma950. Brzmi to jak ground loop ale skąd?

- Przelutowałem całą płytkę (przedtem phono sie wzbudzało, jeden kanał stukał).
- Zwarcie obu wejść phono do masy niczego nie zmienia
- Wymieniłem wszystkie elektrolity na Nippony i Panasonici FC, sprawdzałem też wartości
- Okablowanie wygląda OK
- Brum robi się głośniejszy po przełączeniu z MM na MC.
- W obu kanałach L-R buczy tak samo

Inne wejścia działają bez zarzutu, zero brumienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Czerwca 2021 przez Marek.S

[moltos]

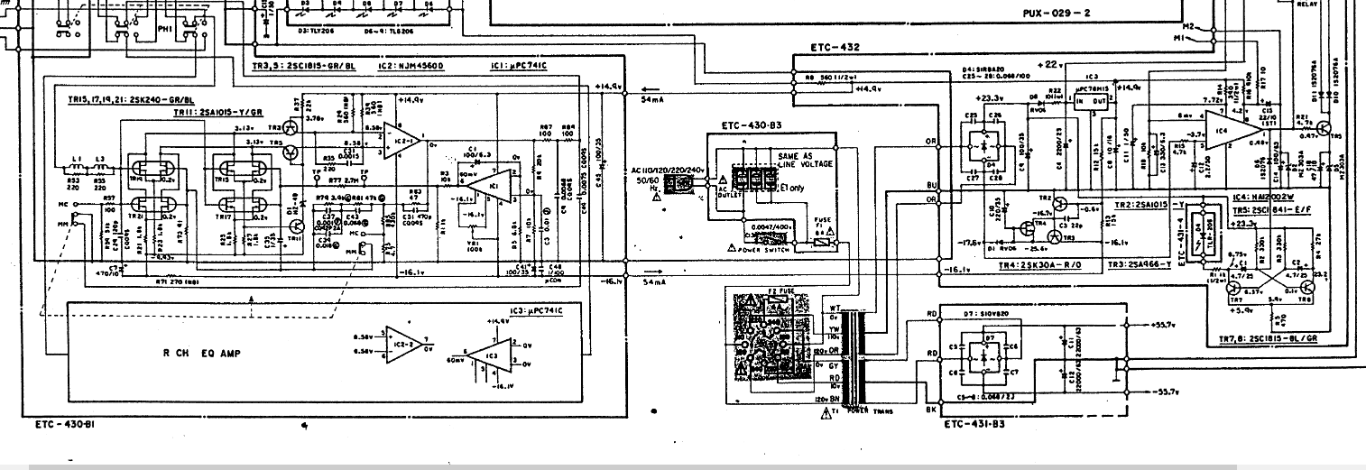

Oprócz brumu to odtwarza sygnał muzyczny z gramofonu?  Przyjrzałbym się zasilaniu pre phono a szczególnie  dolnej gałęzi (ujemne napięcie). Ujemne zasilanie jest tworzone inaczej niż dodatnie i spełnia jeszcze rolę opóźniacza czy klucza. Może tam jest przyczyna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek.S]

Tak, jest wzmocnienie, w obu kanałach. Sprawdzę ujemne napięcie chociaż myślałem że gdyby szyny +/- się rozjechały to wzmacniacz by nie wystartował przez DC offset.



+

A jednak, bingo. Zamiast -16.1V jest -23V. Wygląda na to że poszedł jeden z tranzystorów na ujemnym napięciu.
W sumie trochę do przewidzenia, za pierwszym razem zrobiłem przez przypadek zwarcie i poleciał 7815 wymieniłem go i właśnie jakoś od tego czasu zamiast wzbudzania był brum, druga linia też dostała po uszach jak widać.

Nie rozumiem zbytnio tej konstrukcji, dlaczego na dodatniej stronie jest 7815 a na ujemnej takie udziwnienie zamiast, powiedzmy 7915. Przecież napięcia +/- szczególnie dla opampów muszą być jak najbardziej zbliżone?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Czerwca 2021 przez Marek.S

[artw]

masz połączony przewód masowy gramofonu do wzmacniacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek.S]

Witam,

Problem jest natury czysto technicznej, phono brumi nawet po zwarciu wejsc do masy. W srode bede mial nowy tranzystor (poszedl TR3, miernik stwierdza zwarcie we wszystkie strony) i sprawdze czy napiecie wroci do normy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Czerwca 2021 przez Marek.S

[Marek.S]

TR3 wymieniony, brum w phono MM zniknal. Tylko tryb MC jeszcze troche brumi. Musze sprawdzic czy sie uciszy ze zwartymi wejsciami.

Ogólnie mówiac to wzmacniacz sonicznie nie porywa, gra dosc bulowato i powolnie. Mozna powiedzec ze gra...vintage. Kupa dlugich przewodów i zwykly selektor (oczywiscie wyczyszczony) zamiast przekaznika bezposrednio na wyjsciu kolumn.
