Reimyo KAP-777

[Bogdan]

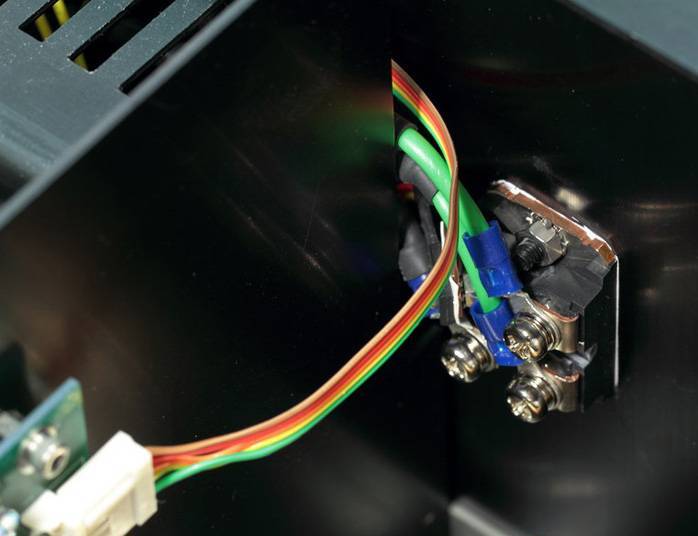

Zaciekawiło mnie wnętrze wzmacniacza Reimyo KAP 777, czy ktoś ma może schemat ? Tam jest jakiś chyba mosfet mocy , nawet można z niego odczytać SP1005 ..... chyba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Zobacz Gamut D200i. To jest bliźniacza konstrukcja.


Wysłane z iPhone za pomocą Tapatalk

[Bogdan]

wydaje mi się , że mimo podobieństw w wyglądzie wnętrza , to jednak inne konstrukcje. Reimyo to na 99% circlotron na mosfetach , a Gamut quasi komplementarny na igbt. może ktoś wie coś więcej ???

[Mikha'el]

Firma ta podbudowana jest magią recenzentów i owiana tajemnicą. Serwisówki Reimyo :-)) marne szanse jeszcze by się okazało, że to takie podrasowane JVC.

[Bogdan]

ciekawi mnie circlotron no i te mocarne mosfety do sterowania silnikami

[pdyn]

Na audioshow sluchalem i nie spodobalo mi sie. Sam zrobilem circlotrona na podobnych tranzystorach i tez mi sie nie podobalo. Najlepsze efekty dal uklad firmy balanced audio vk500 ktory tez jest circlotronem tylko mamy tam wiele mniejszych tranzystorow

Na audioshow jak byla prezentacja to podszedlem do prezentujacych i zapytalem czy to circlotron i nie potrafili odp.

[Bogdan]

pdyn a jak to gra , do czego jest podobne ?

[daris666]

W dniu 10.07.2021 o 14:35, Bogdan napisał:

wydaje mi się , że mimo podobieństw w wyglądzie wnętrza , to jednak inne konstrukcje. Reimyo to na 99% circlotron na mosfetach , a Gamut quasi komplementarny na igbt. może ktoś wie coś więcej ???

To bliźniacze konstrukcje. Gra ok.

[Bogdan]

APT20M19JUR taki moduł jest w Gamucie

hmm.... po głowie chodzi mi test z wykorzystaniem LM4702 lub LME49830 bo bardzo dobre i uprościłyby konstrukcję..... tylko te moduły mosfet chyba trudne do zdobycia

[daris666]

Tak, drogie tranzystory.

[Bogdan]

nie znalazłem źródła 😞 do zakupu , więc po temacie 😞



są chyba ostatnie na świecie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale za drogie do zabawy - wtopiłem ostatnio sporo kasy w uszkodzone APEXy 😞

file:///C:/Users/bpl-bra/Downloads/APT20M19JVR_Microsemi_elenota.pl.pdf

niezły mocarz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

tak właściwie to czemu by nie spróbować np. z ONSEMI FDL100N50F



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zobaczcie jak on jest liniowy i jaki ma wygar !!!! hmm ciekawa sprawa......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

wydaje mi się że problem jest z takimi gigantami taki że trudniej uzyskać liniową charakterystykę i że lepiej mieć mniejsze tranzystory i łączyć je równolegle. pass czy bat też mogliby przecież użyć takich kolosów, po co się bawić w dobieranie mniejszych tranzystorów zważywszy że można w jednej obudowie nawet mieć kanał n i p (nie dotyczy to oczywiście circlotrona). Reimyo an audioshow cicho cos odtwarzał, podobnie 2 lata temu chyba Gammut. To może i kwestia gustu, wolę PASS (na audio show głośno grał z B&W i słychać było że jest super), BAT też zawsze super. BAT'a mam schemat od jego twórcy - zwykły circlotron + driver para różnicowa ze źródłem prądowym żadnych czarów i w niezmienionej formie sprzedaje się już od dawna. Jak ktoś chce zrobić circlotrona na dużych tranzystorach to proszę bardzo ciekaw jestem wrażeń, bardzo możliwe że jakoś fajniej zrealizuje i będzie super.

Po zasilaczu widac że to nie jest circlotron gdyż do stereo potrzebne są 4 niezależne zasilacze a tutaj widać że kondensatory RIFA są połączonz + jednego z minusem drugiego a czegoś takiego nie ma w circlotronie

[Bogdan]

faktycznie zasilanie zaprzecza wersji o circlotronie
