Co sądzicie o tym zestawie do sam. montażu


Rekomendowane odpowiedzi

Czy warto kupić ten zestaw z allegro

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  bez zwracania uwagi na magiczne oczka.






Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez mirkswirek1
  • mirkswirek1 zmienił(a) tytuł na Co sądzicie o tym zestawie do sam. montażu

Co to znaczy:

Godzinę temu, mirkswirek1 napisał:

bez zwracania uwagi na magiczne oczka.

One są najciekawsze w tym układzie...

14 minut temu, Grzegorz7 napisał:

Co to znaczy:

One są najciekawsze w tym układzie...

Bo nie mają nic wspólnego z muzyką i konstrukcją wzmacniacza

2 minuty temu, mirkswirek1 napisał:

Bo nie mają nic wspólnego z muzyką i konstrukcją wzmacniacza

Wręcz przeciwnie, z konstrukcją tego wzmacniacza są związane nierozerwalnie (chyba że oderżniesz stosowne fragmenty PCB. Z muzyką też są związane bo wszak ich wskazania podążają za sygnałem muzycznym.

Godzinę temu, mirkswirek1 napisał:

Czy warto kupić ten zestaw

Jak jesteś początkujący (a jak pytasz to może tak być) to nie zaczynaj od lamp a jeśli już musisz to może jakiś pełny gotowy kit z trafami i lampami. To jak to zagra zależy od tego jak to złożysz (kable, ustawienie traf w obudowie), polutujesz (lut ma się świecić jak wiadomo co), jakie w ogóle trafa głośnikowe wybierzesz - to że go złożysz nie znaczy że zagra wybitnie nawet jeśli taki jest. Wzmacniacz lampowy mocy to poza ogromem wiedzy i doświadczenia elektronicznego kolejny ogrom w robieniu traf - a to znaczy że to droga zabawa.

Odkad się tutaj staram coś nauczyć a raczej zbieram baty to coraz więcej szacunku nabieram do ludzi którzy tutaj pokazują swoje zabawki (wszystkich: i tych szalonych i tych rozsądnych i tych pro).

7 minut temu, mirkswirek1 napisał:

Bo nie mają nic wspólnego z muzyką i konstrukcją wzmacniacza

Ciekawe, niektórzy słyszą rezystory, kondensatory, okablowanie a nie usłyszą lampy wpiętej siatką ewidentnie w tor sygnału przez potencjometr i rezystor...

Ale do rzeczy.

Jak masz potrzebę spróbować to spróbuj tej konstrukcji.

To Twoje pragnienia, marzenia,...

Jeszcze przerobisz wiele wzmacniaczy a ten będzie (może jest) jednym w Twoich poszukiwaniach...

Edytowane przez Grzegorz7

Czy wiadomo, co jest, a co nie jest zawarte w cenie tego zestawu?
Bo z opisu to tak to raczej mętnie przedstawione jest.

Co z lampami?  Co z trafami?

22 minuty temu, zjj_wwa napisał:

z opisu to tak to raczej mętnie przedstawione jest.

Co z lampami?  Co z trafami?

Z opisu wynika że na pewno nie ma traf, lamp, nie ma potencjometra, nie ma nawet tulejek dystansowych. Diabli wiedzą czy choć podstawki są.

Teraz, McGyver napisał:

Z opisu wynika że na pewno nie ma traf, lamp, nie ma potencjometra, nie ma nawet tulejek dystansowych. Diabli wiedzą czy choć podstawki są.

Ale  czy sama konstrukcja wzmacniacza, triody , pentody (schemat) jest udana, nie ma czegoś niepokojącego ,szkoda żeby lampy po pół roku szlak trafił czy coś w tym stylu

11 minut temu, mirkswirek1 napisał:

czy sama konstrukcja wzmacniacza, triody , pentody (schemat) jest udana

Jaki schemat? Nie ma żadnego schematu.

17 minut temu, McGyver napisał:

Jaki schemat? Nie ma żadnego schematu.

 a teraz widać?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Teraz, McGyver napisał:

Nie wiem co to jest. W aukcji nie został zamieszczony żaden schemat.

dodałem drugi raz, mi się wyświetla

Bo to co dodałeś się wyświetla. Ale:


5 minut temu, McGyver napisał:

Nie wiem co to jest. W aukcji nie został zamieszczony żaden schemat.



1 minutę temu, McGyver napisał:

Bo to co dodałeś się wyświetla. Ale:

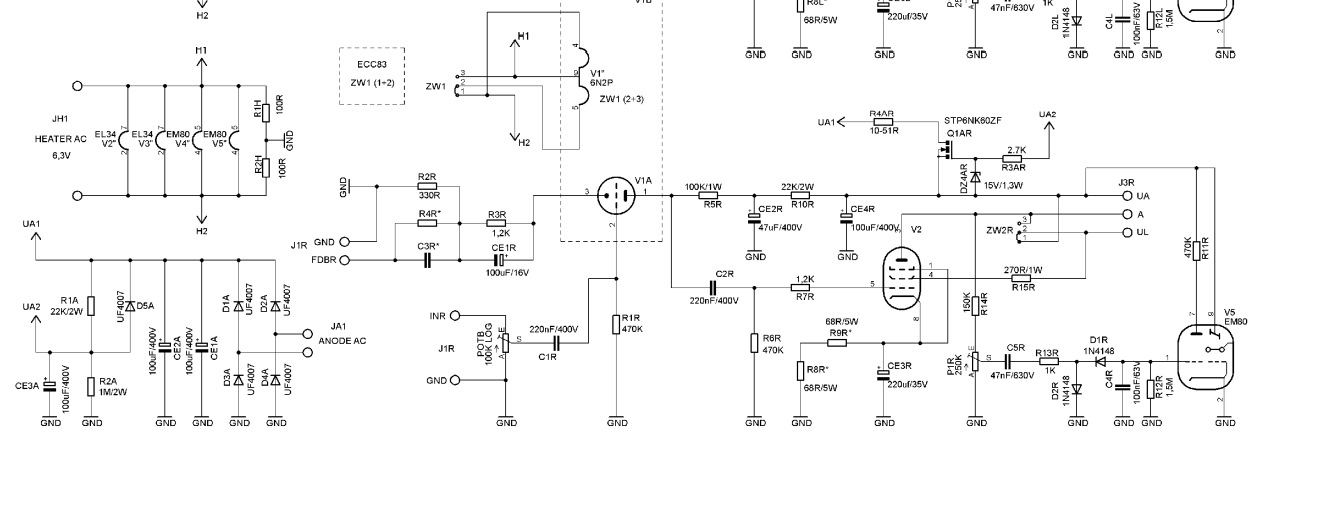

To schemat tego z allegro.Napisałem Do Pana na maila





Zw2 jest źle, albo źle narysowana na schemacie, albo (co gorsza) na PCB. Z rozpiętą zworą powinno działać poprawnie w trybie UL. Ze zworą założoną w którejkolwiek pozycji - jest nieprawidłowo, robi zwarcie na trafie.
Tak czy inaczej po odpaleniu należy sprawdzić punkty pracy lamp i ewentualnie je skorygować. Bias dla lampy mocy ustawia się zmieniając wartość sumy oporności R8 i R9 (można zamiast tych dwóch wstawić jeden opornik 10 watowy).

  • 2 tygodnie później...

Witam!

Dla mnie to "gra nie warta świeczki".

Dlaczego?

EL34 tania nie jest, jeszcze droższe są transformatory SE do tej lampy, ponad 300zł i to za tak zwane "byle co"

EL34 pracuje na wysokim napięciu anodowym a i tak w SE nie da więcej niż 10W przy 10%THD.

Zrób sobie SE z tego linku

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja sobie zrobiłem, sam robiłem płytkę drukowaną, transformatory z enerdowskich odbiorników radiowych( identyczne), sieciowe Sizei TE84/148, lampy 6P14P-EW i 6N2P-EW, gra bardzo fajnie, był problem z przydźwiękiem ale po połączeniu masy i jednego końca uzwojenia żarzenia jest cisza i to zupełna.

Obudowa dość paskudna ale to pierwsza, lampowa konstrukcja.

Co do Autora:

Kup sobie ten zestaw





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zrobiłem ten wzmacniacz, też gra dobrze. Tylko obudowę muszę dokończyć.

Push-Pull nawet prosty będzie miał większą moc i mniejsze zniekształcenia, niestety nie będzie grał jak SE ale to chyba normalne.

Jak chcesz robić ten wzmacniacz to służę pomocą.

A kity z Allegro sobie "odpuść".

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • 2 miesiące później...

Mam prośbę o pomoc z dobraniem elementów w sprzężeniu zwrotnym. Jestem początkującym w układach lampowych, więc nie chciałbym doprowadzić do wybuchu. 🙏

Trafa głośnikowe Com_S - R.a=2,5 k  I.a=80mA  odczep 4om

C3R - 680pF  ponad 9kHz spadek ostro w dół, przy 10kHz prawie -3dB

C3R zmieniłem na 330pF. Jest lepiej, spadek zaczyna się przy 16kHz

No właśnie, tylko czy mogę dowoli eksperymentować, czy powinny tam znaleźć się elementy np. wyliczone ze wzoru?

Może zmiana innych elementów w sprzężeniu poprawi parametry (rezystory, elektrolit)?

Magiczne oczka EM80 nie są włożone, rezystory R14R/L nie są wlutowane, więc ta część układu nie ma wpływu na pracę wzmacniacza.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zapomniałem dodać, wzmacniacz pracuje w trybie triodowym.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
3 godziny temu, marti701 napisał:

Mam prośbę o pomoc z dobraniem elementów w sprzężeniu zwrotnym. Jestem początkującym w układach lampowych, więc nie chciałbym doprowadzić do wybuchu. 🙏

Trafa głośnikowe Com_S - R.a=2,5 k  I.a=80mA  odczep 4om

C3R - 680pF  ponad 9kHz spadek ostro w dół, przy 10kHz prawie -3dB

C3R zmieniłem na 330pF. Jest lepiej, spadek zaczyna się przy 16kHz

No właśnie, tylko czy mogę dowoli eksperymentować, czy powinny tam znaleźć się elementy np. wyliczone ze wzoru?

Może zmiana innych elementów w sprzężeniu poprawi parametry (rezystory, elektrolit)?

Magiczne oczka EM80 nie są włożone, rezystory R14R/L nie są wlutowane, więc ta część układu nie ma wpływu na pracę wzmacniacza.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zapomniałem dodać, wzmacniacz pracuje w trybie triodowym.



spróbuj 47 pF , ja jak dałem przez pomyłkę 68nF to nawet średnich niebyło, zmieniłeś rezystory katodowe?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czym mierzysz to pasmo? Na obciążeniu rzeczywistym? Jeżeli REW czy czymś takim (albo dwukanałowym oscyloskopem), to sprawdź przy okazji fazę, żeby nie wybuchło 😉

nagrywamy.com

3 godziny temu, marti701 napisał:

Taki zestaw elementów otrzymałem, nic na razie nie zmieniałem oprócz C3R\L.

A rezystory R4R\L masz 15K?

Parę dni temu dopiero odpaliłem wzmacniacz  i też próbuje tyle ze na słuch....na razie mam 22k i tryb UL ale może zostawię triodowym

Rezystory 8 om 100W mam podłączone podczas pomiaru. Odczepy na trafach głośnikowych też zmieniłem na 8 om.
Sygnał z generatora 0,6V. Potencjometrem na wzmacniaczu ustawiam tak, by na oscyloskopie Vpp wynosiło 3V. No i zmieniam na generatorze częstotliwość i zerkam kiedy następuje spadek Vpp do 2,13V (-3dB?)
Czy robię to poprawnie?
Sprawdziłem też moc, Vrms = 7,77V co przy 8 omach wychodzi 7,54W.

Mniej więcej ok. Ale jak masz oscyloskop dwukanałowy, to podłącz drugi kanał do wejścia i sprawdź przesunięcie fazowe, bez sprzężenia i z.

nagrywamy.com

Mniej więcej ok. Ale jak masz oscyloskop dwukanałowy, to podłącz drugi kanał do wejścia i sprawdź przesunięcie fazowe, bez sprzężenia i z.

Mam nadzieję że o to chodziło. To ze sprzężeniem pomiary. Bez sprzężenia to mam odłączyć przewód pomiędzy FDBL/R a odczepem 8 om na trafie głośnikowym?
20Hz, 1kHz, 20kHz, 30kHz
Kolor żółty - wyjście wzmacniacza
Kolor niebieski - wyjście generatora


Może tak będzie lepiej widać. Tylko jak zrobić pomiar bez sprzężenia? Co, lub gdzie mam odłączyć?



20Hz



30kHz



20kHz



1kHz





Edytowane przez marti701

Na 30kHz już się zaczyna robić jakieś 45 stopni i sprzężenie może się zrobić dodatnie zamiast ujemnego 😉 Dlatego pasmo nie powinno być szersze niż musi. Pomiar bez sprzężenia tak z ciekawości. Bez sprzężenia czyli z odłączonym fdbr.

Trzeba pamiętać, że to jest obciążenie czysto rezystancyjne, z prawdziwym będzie inaczej i raczej nie lepiej.

Edytowane przez przemak

nagrywamy.com
