Upgrade BMN S2 II

MariuszZ. · 19 Sierpnia 2021

3 minuty temu, jarekb napisał:

W jak dużym pomieszczeniu mierzyłeś ?

Warunki niezbyt sprzyjające pomiarom bo tylko 20m2 ale da się tak poprzestawiać wszystko żeby z tego metra pomiaru powycinać bramkami wszystko niepotrzebne.

Słuchał będę jak dwie zwrotki poskładam. Ostatecznie jak nie podejdzie to wrócę do starej oryginalnej wersji, a zdobyte doświadczenie może jeszcze wykorzystam w jakimś innym projekcie. To fajna zabawa jest tylko wiele niewiadomych, a koledzy w wątku, który mnie zainspirował takimi tajemniczymi pojęciami operują, że ciężko nadążyć. Doktoraty można pisać normalnie 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarekb · 19 Sierpnia 2021

Noo , jak pisałem też trochę grzebię 🙂 , za namową kolegów forumowych też kupiłem mikrofon i pomierzyłem REW bardziej dla sprawdzenia co to wykombinowałem bo na ucho tragedii nie było , a z głośnikami męczyłem rok z przerwami na wyjazdy zanim kupiłem mikrofon

2, bardzo dobrze widać wszelkie zmiany w zwrotnicy nawet przy mierzeniu w warunkach domowych byłem zaskoczony że mikrofon wyłapie zmianę rezystora lub kondensatora np dla wysokotonowego na ucho prawie niesłyszalne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MariuszZ. · 21 Sierpnia 2021

Pomierzyłem jeszcze raz mikrofonem nową zwrotkę w kolumnie ze względu na zapomniany pomiar null reverse. Wyszło jak na zrzucie z REW. Nie mam za bardzo doświadczenia więc pytanie do kolegów czy ten "lejek" nie jest za płytki? Na ile dB powinien dołować żeby zaakceptować? Kombinować z tym jeszcze czy poskładać i słuchać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

MariuszZ. · 28 Sierpnia 2021

Czas powoli kończyć zabawę. Niestety nie obyło się bez "potknięć". Popełniłem błąd, przez który o mało nie wyrzuciłem wszystkiego przez okno 😉 Jakiś czas temu bawiłem się APO EQ korygując mody pokoju i zapomniałem wyłączyć w lapku. Niestety apka działa w tle i nie widać tego. Pomiary przetworników, symulacje, prototyp zwrotnicy, pomiary zwrotnicy, wszystko do kosza.

O APO przypomniałem sobie jak zobaczyłem pomiary innej kolumny, którą wcześniej poskładałem i na charakterystyce dBSPL zauważyłem ubytki amplitudy na tych samych częstotliwościach. Teraz się śmieję, pewnie jak wszyscy którzy to czytają ale nieźle mi się włos zjeżył jak uświadomiłem sobie co się wydarzyło 😉

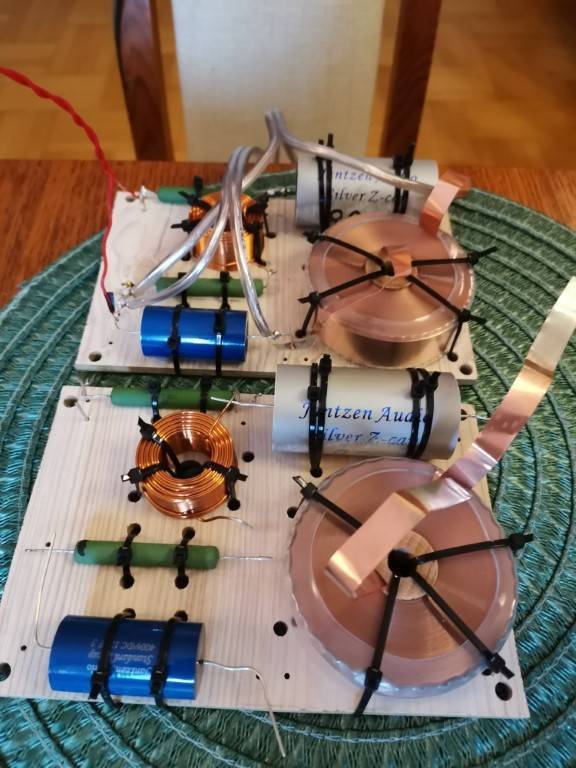

Zrobiłem wszystko drugi raz. Ostatecznie z ciekawości skonstruowałem dwie zwrotki jak na zdjęciach. Zostaje druga, w której wykorzystałem część podzespołów z oryginału, tak że jest "na bogato" 😉

Z pomiarów wynika, że charakterystyka dBSPL kolumny z nową zwrotką mieści się w zakresie +/- 2,4 dB. Dla porównania oryginalna wersja to +/-7,5 dB.

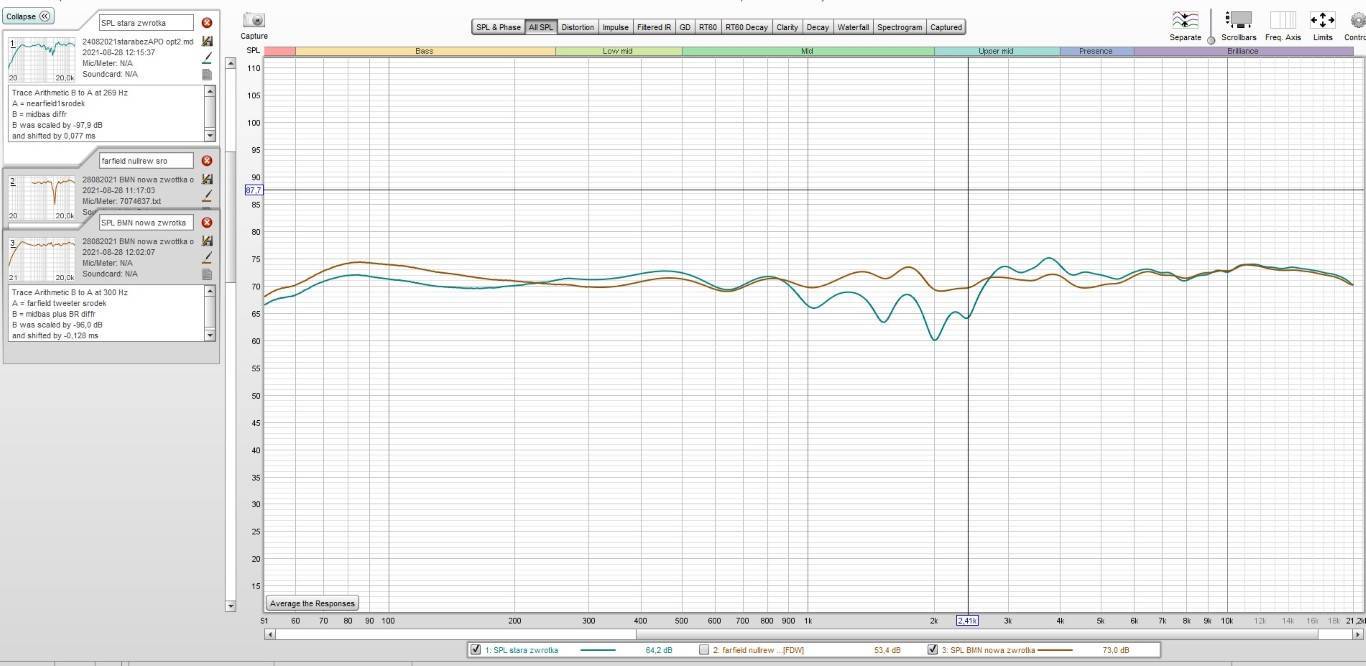

Na zdjęciach symulacja w Xsim nowej zwrotki i charakterystyka dBSPL z pomiaru starej wersji dla porównania. Pomiary w REW starej i nowej wersji oraz null rewers nowej kolumny.

Za kilka dni dopiszę cokolwiek o wrażeniach sonicznych i podsumuję moją zabawę 😉
