Accuphase E-406 schemat / pcb

[Bogdan]

Czy ktoś ma może schemat Accuphase E406 , a może płytki końcówki mocy ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzegorz1rr]

Mam oryginalne płytki zmontowane i uruchomione.

Jak chcesz pisz na PW

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

5 minut temu, grzegorz1rr napisał:

Mam oryginalne płytki zmontowane i uruchomione.

Oryginalne od oryginalnego Accuphase E-406?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzegorz1rr]

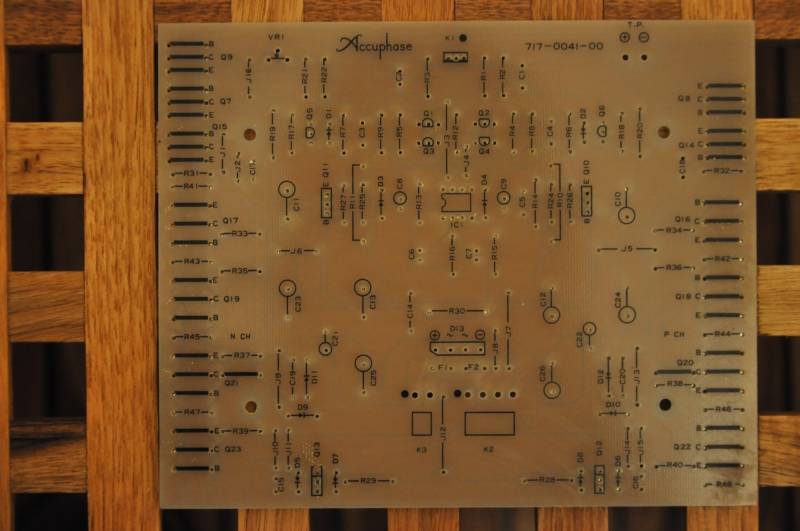

Tak pcb jest z oryginału.

Dokładnie takie

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Sprzedajesz to? Można prosić fotę od drugiej strony?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzegorz1rr]

Tak mogę sprzedać

Fotę z drugiej strony zrobię później to zamieszczę

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Dzięki.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

a może powtórzymy projekt ? byliby chętni ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

9 minut temu, Bogdan napisał:

a może powtórzymy projekt ? byliby chętni ?

Jeśli już, to wolałbym A60 lub coś zbliżonego.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

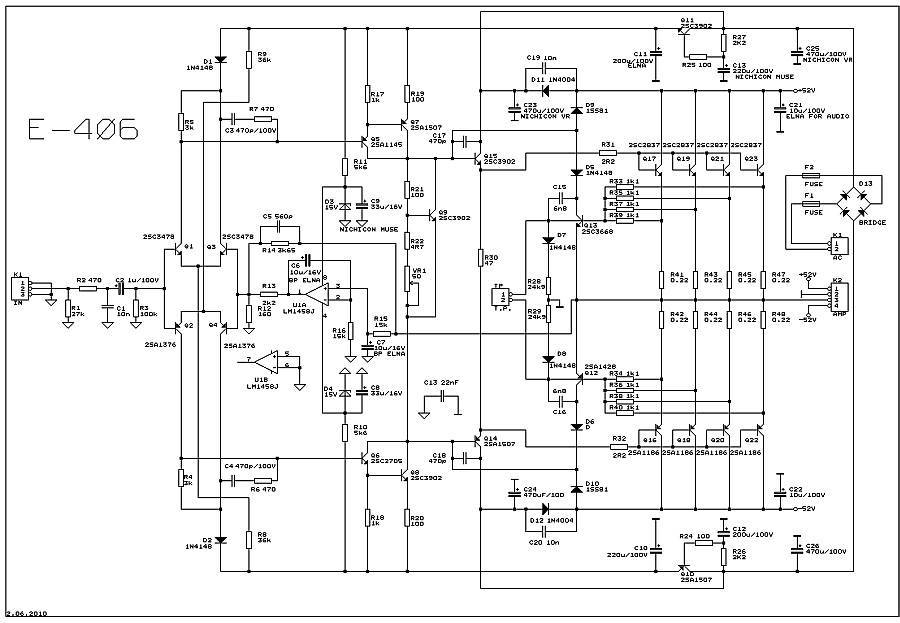

znalazłem schemat w odmętach forum

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nieczytelny.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzegorz1rr]

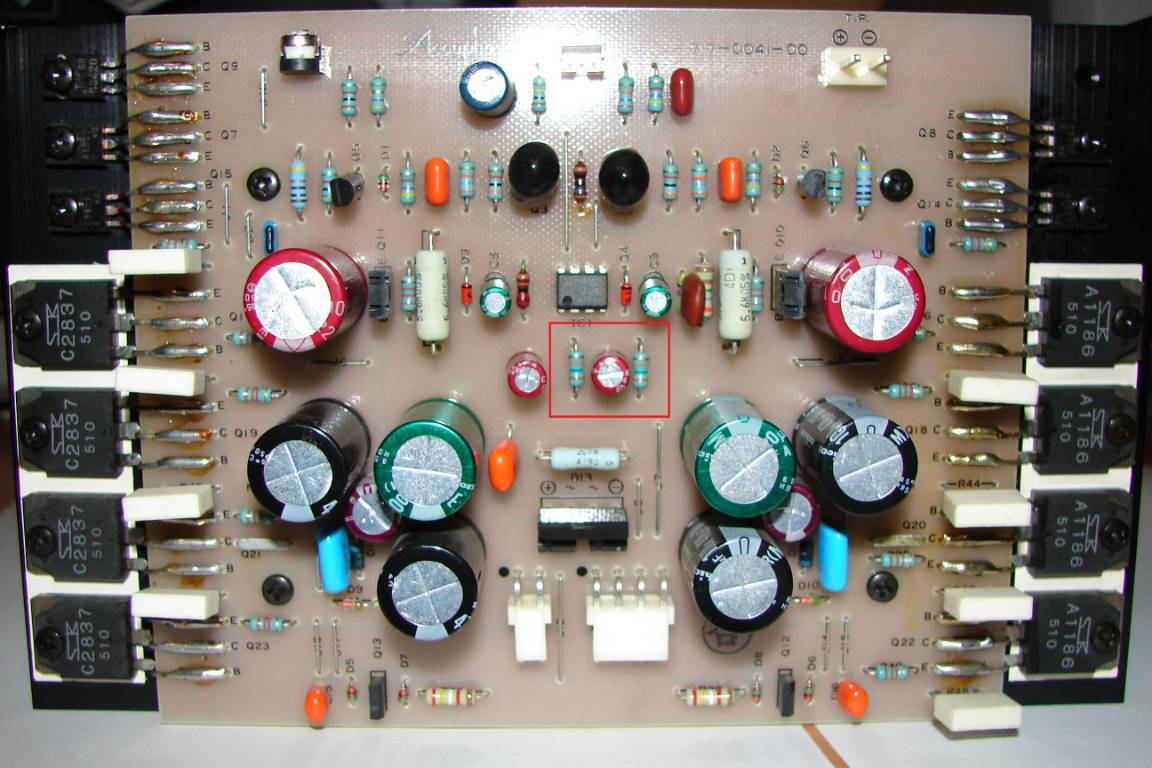

Tak wygląda od przodu

Kilka kondensatorów jest innych, tranzystory sterujące są inne 2sc4793 i tranzystory w zasilaniu części napięciowej są też inne reszta jest z oryginału

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

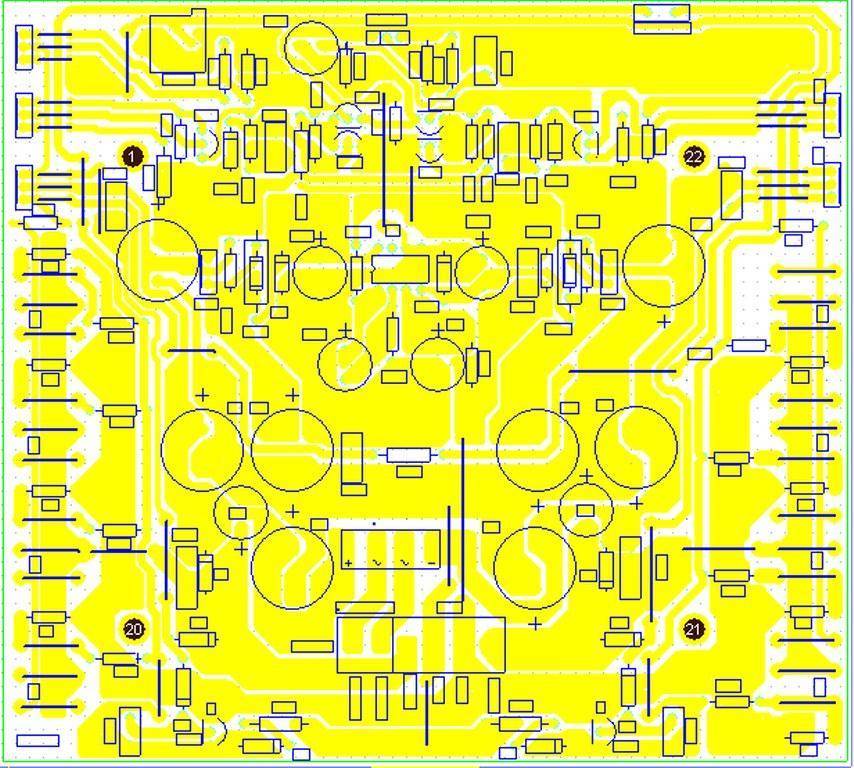

Może lepszy schemat

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[korkoczong]

To są materiały które pobrałem z tego forum;

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

czy ktoś ma może na sprzedaż 2 szt. płytek niepolutowanych ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Jeden z kolegów znalazł w zapasach komplet płytek z forumowego zamówienia, ale niestety ich jakość jest bardzo kiepska . Waham się czy warto na nich lutować wzmacniacz. Nie wiem , czy nie zaorojektować płytek po swojemu, bo rozwiązania oryginalne wcale mnie nie zachwycają..... jest dylemat. Najlepszy byłby nowy , poprawiony oryginał, gruba miedź, większe otwory, dobre wykonanie. Dziś płytki z Chin , to kilka klas lepsza jakość.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

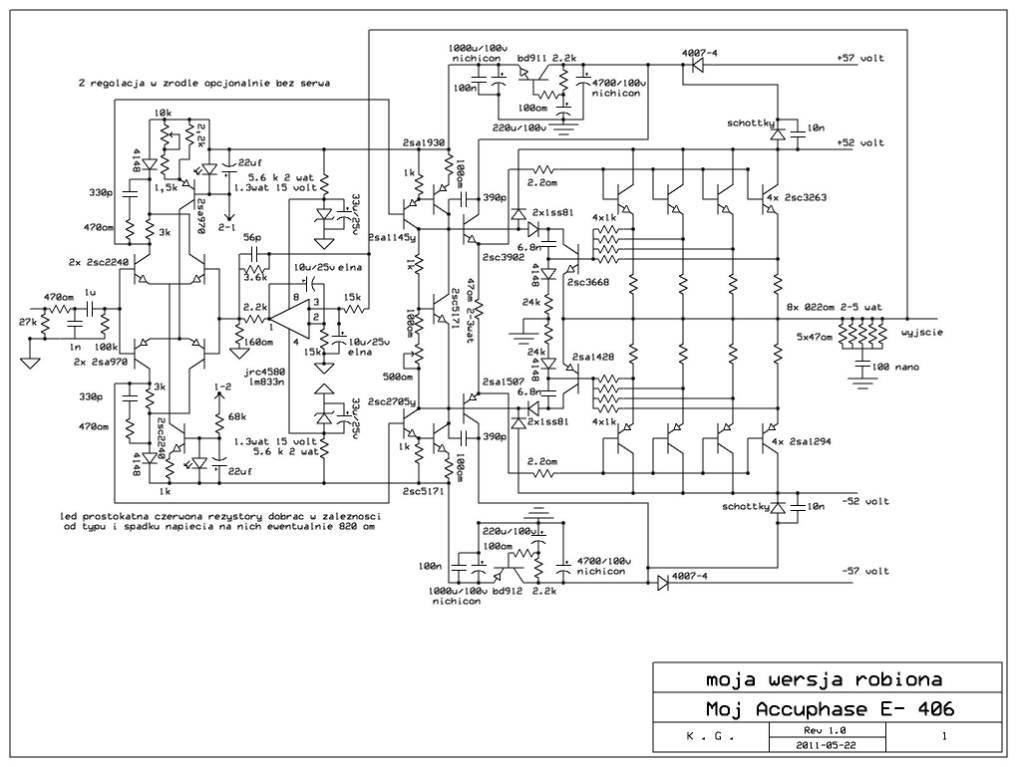

Polutowałem układ mocno inspirowany accu e406 i nic nie wybuchło, bias reguluje się dobrze , ale mam 1 volt na wyjściu i nie mogę tego wyzerować. z braku miejsca na płytkach DC servo musiałem zamienić na coś innego i jeden z rezystorów 36 k ( u mnie jest 33k bo mam niższe napięcie zasilania )  pary różnicowej zamieniłem na rezystor 30 k plus potek 5k . ale o dziwo to nie działa.... dlaczego ???

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

spróbuję wyzerować napięcie na wyjściu skorygowaniem jednego z oporników 3k na kolektorze jednej z par różnicowych , to powinno zadziałać

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

dupa, da się regilować , ale za duza będzie asymetria , trzeba wyzerować przez sprzężenie zwrotne jak w oryginale

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr84]

Może prościej dołożyć potencjometr i w sprzężeniu zwrotnym wyregulować napięcie. Tak jak w KRELLu



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

już sobie poradziłem, opornik+potek precyzyjny  od filtrowanego zasilania do sprzężenia zwrotnego i reguluje się idealnie do 0V , które jest stabilne do pojedynczych mV. temat ogarnięty, składam z tranzystorami mocy do postaci finalnej i do wnętrza primare spa 20 .

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

polutowane , nie wybuchło , bias reguluje się dobrze , jutro postaram się pomierzyć i posłuchać

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

gra !!! zacznę od tego, że ma "zerowe" szumy , nic, null , kompletna cisza nawet z uchem przy tubie drivera..... szok - jeszcze takiego tu nie było....

gra na razie na niższym niż docelowe zasilanie i dopiero kilkanaście minut i jest dość oryginalny- taki mosfetowy-biolar - ma mocny i obszerny , ale kontrolowany bas , ma cudnie szczegółowe wysokie tony , ale bez wyostrzeń i kłucia w uszy, ma głęboką szeroką i przestrzeń i bardzo dobrą separację wszystkiego , co się dzieje w muzyczce. ma tą bipolarną selektywność ale bez szorstkości. zastosowałem tranzystory mocy Onsemi 1302/3281 bo mam pewne i dobrane z sampli. hmm accu wie co robi , pomiary wyszły perfekt - sinus, prostokąt , trójkąt idealny... po 20 kHz stopniowe zaokrąglenie zbocza prostokąta , czyli filtr dobrany dobrze . żadnych brudów czy wzbudzeń... start od strzała 🙂 muzyczka uczta , uwielbiam Gryphona Callisto 2200 za bezkompromisowy dźwięk, ale nie wszystko zagra dobrze i on czasami może przytłoczyć na słabej realizacji. tu mamy dźwięk uniwersalny i baaaaardzo przyjemny i ta selektywność...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

barwowo to chyba wole e406 od callisto - co ja piszę.....

włączyĺem płyty testowe i szczęka mi opadła , totalny odpał jak to gra, szkoda że go wcześniej nie poskładałem , ale còż wszystko ma swój czas i sens - mam wzmacniacz ostateczny , który powędruje do wnętrza Primare SPA20 i na tym koniec modyfikacji 🙂

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

W dniu 22.09.2021 o 20:22, Bogdan napisał:

Polutowałem układ mocno inspirowany accu e406 i nic nie wybuchło

Skąd PCB?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

projekt mój , wykonanie chińskie

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr84]

Jakie napięcie zasilania? Tranzystory takie jak w schemacie?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

 Bogdan



Podzielisz się schematem?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

na razie gram na 2 x 50 volt dc, ale będzie 2 x 56 volt dc stopień mocy i 2 x 65 volt dc napięciowy

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

e406 wbudowany do wnętrza primare spa20 . no cóż teraz primaccu gra jak marzenie. przepiękna barwa , selektywność , przestrzeń, dynamika  ..... wszystko mi pasuje 🙂

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PS klony e407 i P7100 nie zrobiły na mnie takiego wrażenia jak ten E406 , tamte były jakieś bez życia w porównaniu do tego , choć słuchałem ich na innych kolumnach , więc zaznaczam , że porównanie jest nie do końca obiektywne.
