Monitory oparte na tangband w51611saf + wsparcie niskich tonow.


kwasior21
 Share

Recommended Posts

Witam.



Od dawien dawna chcialem zrobic sobie male monitorki oparte na glosniku szerokopasmowym.

Nadeszla wiekopomna chwila i powstaly owe monitorki.

Konstrukcja bardzo prosta bez udziwnien,  bez pomiarow rzeklbym, ze glosnik wsadzony w skrzynie i tyle.

Gra to zadzwiajaco dobrze jak na moje potrzeby.

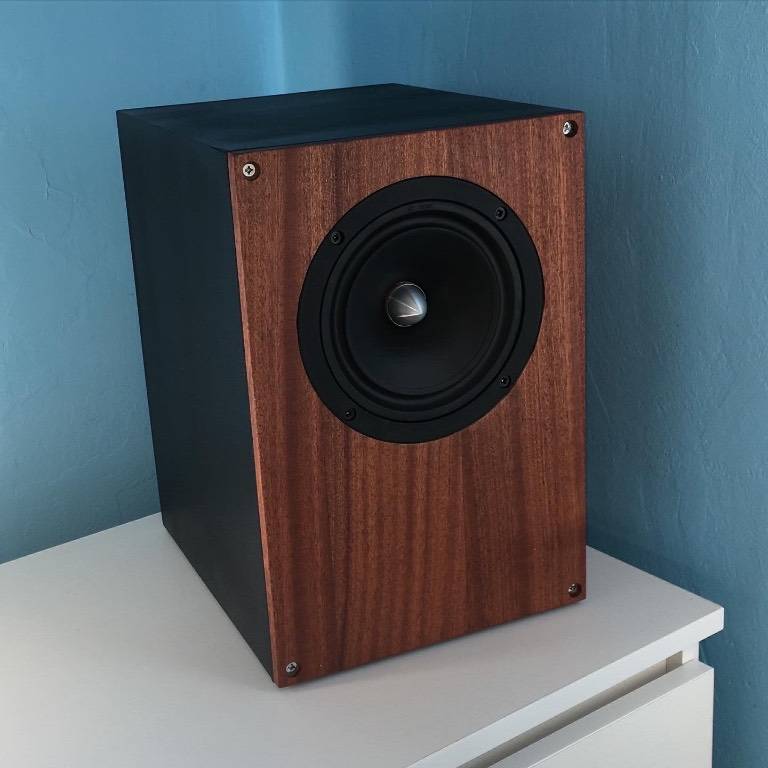

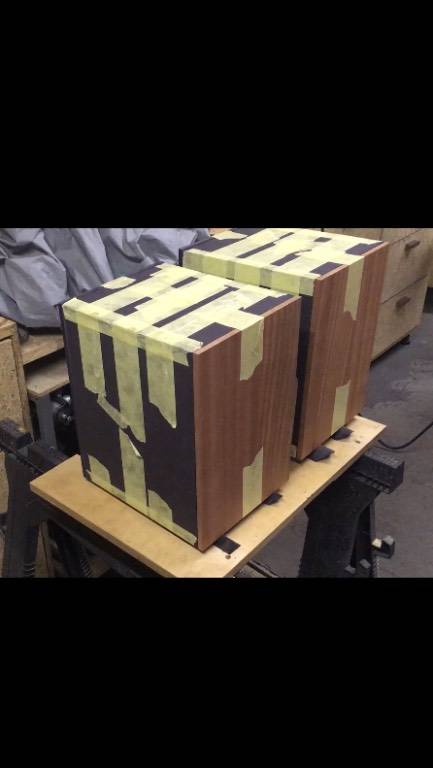

konstrukcja z mdf barwionego w masie 19 mm + front z drewna egzptycznego sapeli machoń.

Wewnatrz wygluszenie watolina 3cm dookolne z podwojna warstwa na tyle.

Aktualnie jest to kostrukcja zamknieta, czekam na cyrkiel i robie bassreflex z przodu.



Same skrzynki nie sa docelowe, powstaly na testy .... jesli bedzie trzeba to beda  robione inne.

Warsztat mam w pelni wyposazony do budowy kolumn itp.



Kolumienki graja czysto, maja swietna drednice, wokale pieknie wybrzemiewaja .

Zdarza sie , ze czasem zakluja w uszy ale nie zawsze, glownie zalezy od utworu ....

Bas jest szybki i punktowy, niestety nie schoodzi nisko ( spodziewalem sie tego)



Moim bajwiekszym problemem na chwile obecna jest kierunkowosc przekazu.

Wystarczy , ze przejde na bok i bas calkowicie znika.



Zastanawiam sie, czy dobrym pomyslem bedzie wsparcie kolumn subem.... najchetniej zrobilbym konstrukcje oparta na glosniku max 8 cali.

Pokoj jest niewielki bo ma 12 mkw. Nie oczekuje dudnienia i burzenia murow ale wypelnienia dolnych rejestrow.



Czekam na Wasze podpowiedzi.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by kwasior21
Link to comment
Share on other sites

Na początek zmierzyłbym pasmo i wyliczył filtr RL, który zadziała jak pułapka bafflestep.
Znikający bas to w/g mnie nieszczególne umiejscowienie głośników w pokoju, trzeba poszukać optimum.
Subwoofer najpierw pożycz, nawet jakiś tani i wtedy się przekonasz, ale lepiej najpierw odrobić lekcje z dwoma pierwszymi punktami

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

GŁOŚNIKOWY OPORNIK

Link to comment
Share on other sites
17 minut temu, Ape napisał:

Na początek zmierzyłbym pasmo i wyliczył filtr RL, który zadziała jak pułapka bafflestep.
Znikający bas to w/g mnie nieszczególne umiejscowienie głośników w pokoju, trzeba poszukać optimum.
Subwoofer najpierw pożycz, nawet jakiś tani i wtedy się przekonasz, ale lepiej najpierw odrobić lekcje z dwoma pierwszymi punktami

Dzieki za odpowiedz.
A tak bardziej łopatologicznie?
Nie jestem biegły w pomiarach.


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie martw się na zapas - wróć do tematu po wykonaniu BR dostrojonego

przynajmniej do zaleceń z

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



24f70f8b872ee07051e617b3caa7dedf_1623789

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ring radiator rules

Link to comment
Share on other sites

Z tych 215 może pozostanie niewiele więcej, niż 1/3 😉 ale kompinuj ...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by audioburak

Ring radiator rules

Link to comment
Share on other sites
16 godzin temu, kwasior21 napisał:

A tak bardziej łopatologicznie?

A kup sobie kilka par cewek różnych wartości od 1 do 2mH, może 2,5 i pare par rezystorów od 1-8R. Połącz razem jedną cewkę i jeden rezystor w szereg z kolumną. Najlepiej w docelowym miejscu odsłuchu. Na krokodylkach w kabel albo jakimś podobnym patentem żeby nie narobić się przekładając. Żongluj elementami aż ci się spodoba ilość basu i tyle.

Może technicznie niezbyt to poprawne, ale będziesz miał tak jak ci się podoba 🙂 Akurat dla szerokopasmówki można sobie taką zwrotnicę spokojnie zrobić na ucho.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
1 godzinę temu, micwoj napisał:

Oj, bo źle napisałem. Rezystor z cewką równolegle! I razem taki pakiet w szereg z głośnikiem.

Hehe. 👍😁

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
11 godzin temu, audioburak napisał:

Z tych 215 może pozostanie niewiele więcej, niż 1/3 😉 ale kompinuj ...

Rozumiem, ze do takich monitorów kanał jest za długi ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

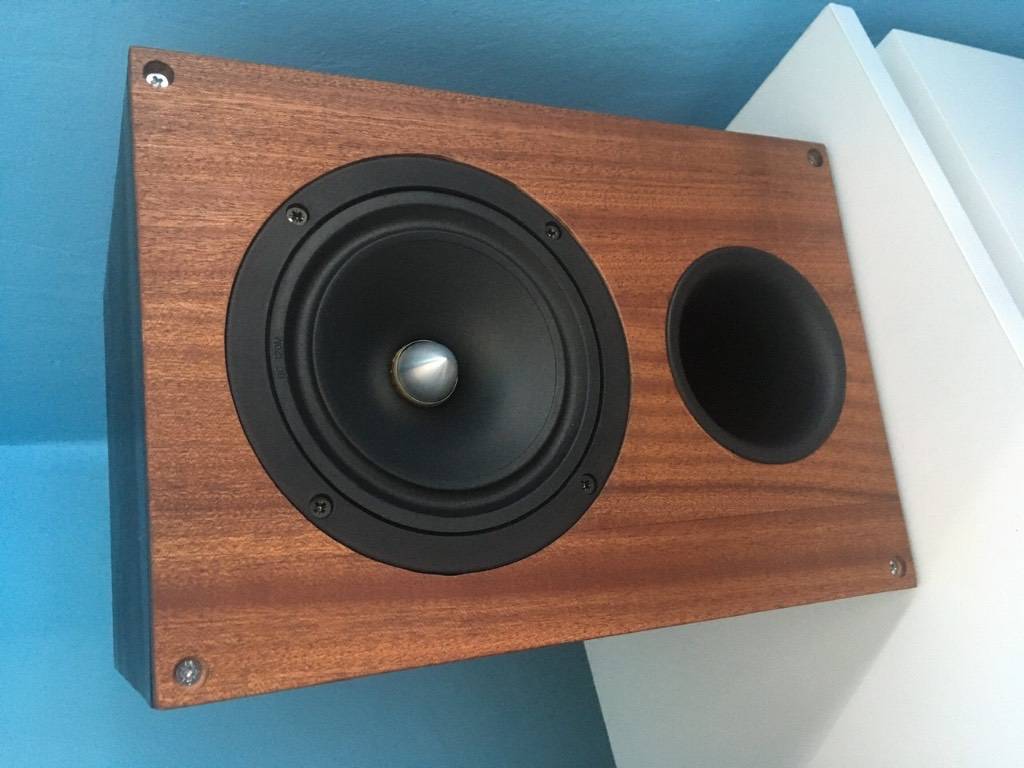

Mała aktualizacja. Głośniki dostały dziury. Na razie słuchałem kilkanaście minut ale moje juz cos stwierdzić.

Bas powiększył sie znacząco.
musialem o stopień skorygować wartosc we wzmacniaczu.

Jak to mawiają „jak nie urok to …” zmieniła sie charakterystyka grania nieco. Wokale zostały lekko cofnięte.


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

To teraz,
(nie wiem jaka masz średnicę wewnętrzna tego BR)
dobierz taka otulinę piankowa jak na rury i wciśnij do wnętrza otworu.
U mnie sprawdzała się optymalnie połowa długości rury BR, wokal nieco bardziej powróci, bas się skróci, ale będzie go znacznie więcej niż z OZ

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

GŁOŚNIKOWY OPORNIK

Link to comment
Share on other sites

A wiec popędziłem czym prędzej do bricomana i kupiłem otulinę.


Rurę mam przycięta na 180 mm. Zrobiłem wstawki na około 85-90 mm wciskając do środkowej części.
gra sobie na razie a ja słucham.


w zanadrzu zostawiam sobie przycięcie jeszcze rury ale to juz ostateczność.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
