Wzmacniacz BG1 vs projekt advanceelectronic.pl


Panjarek

Rekomendowane odpowiedzi

Cześć.

Sa dwie całkiem podobne do siebie konstrukcje mosfet.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oraz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy pierwsza z nich rzeczywiście będzie lepsza? Jeśli tak to dlaczego?

Bo wykonanie tej drugiej jest znacznie tańsze i zdecydowaną większość elementów już mam (w tym radiator i obudowę które nie nadadzą się do BG1)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Panjarek
Odnośnik do komentarza
Udostępnij na innych stronach

37 minut temu, Panjarek napisał:

Czy pierwsza z nich rzeczywiście będzie lepsza? Jeśli tak to dlaczego?

nie sądzę żeby ktoś miał obie do porównania - zawsze możesz być pierwszy

pierwsza jest majstra który wie co robi - o drugiej wiadomo tylko tyle, że jest schemat i wątpliwej jakości komponenty (cena)

to chyba musisz sobie odpowiedzieć na pytanie czego oczekujesz i co to ma Tobie dać, bardzo możliwe, że to drugie podziała dłużej niż jakiś chiński klon z ali

choć nie zdziwiłbym się gdyby to drugie to był upselling z ali

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

4 minuty temu, zjj_wwa napisał:

Ta wersja z "diamentowym buforem" na wejściu jakoś bardziej mi się na nosa podoba.

Mnie ostatnio tez bardziej do CFA ciągnie

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

14 minut temu, zjj_wwa napisał:

Ta wersja z "diamentowym buforem" na wejściu jakoś bardziej mi się na nosa podoba.



10 minut temu, SomekPoland napisał:

Mnie ostatnio tez bardziej do CFA ciągnie

Czyli który?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

28 minut temu, Panjarek napisał:



Czyli który?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Jedyne co moge od siebie napisac odnosnie projekciku A130, to poza faktem ze nie mamy zadnego zabezpieczenia bramek mosfetow, to parka wyjscowa jest sterowana bezposrednio z kaskody ''Hawksforda'', tutaj niestety zapietej bezposrednio w raila a nie pod rezystor degenerujacy stopien napieciowy. Niska impedancja wyjsicowa stopnia napieciowego nie bedzie stanowic dobrego zrodla do napedu bramek mosfetow - przydalo by sie tutaj ewidentnie dolozyc wtornik.

Kolejna sprawa to wartosc napiecia nasycenia koncowki a130 - mamy 4,7V + okolo 6V (Vgs gornego mosfeta pod obciazeniem) + 3V do 5V spadek napiecia zasilania pod obciazeniem. Liczac bardzo oszczednie dobijamy do prawie 15V napiecia nasycenia.

I co z tego wynika ? Bedzie bardzo cieplo, oj bardzo, dla uzyskania 100W@8R bedziemy potrzebowali conajmniej 55VDC na railach. Ja wiem ze IRFP to dosc mocne tranzystory ale w tym przypadku, przy 55VDC na railach podlaczanie zestawu 4R skonczy sie dziura w portwelu.



POZDR

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Konkretna i rzeczowa odpowiedz forumowicza Borys skłoniła mnie ku BG1.

W międzyczasie testowałem chińską końcówkę na mosfetach która wizualnie jak dla laika wydawała się dość podobna do BG1. Grała poprawnie lecz to nie było to więc przyszedł czas na BG1 i to był strzał w dziesiątkę. Jestem po prostu pod wrażeniem. Od razu po odpaleniu wzmacniacza nie mogłem przestać słuchać. Świetny bas ale przede wszystkim tony wysokie które grają detalicznie lecz nie męczą ucha. Zwykle miałem tak, że jak udało się osiągnąć detale wysokotonówek na satysfakcjonującym poziomie to po dłuższym czasie słuchania muzyka zaczynała drażnić. Tutaj ku mojej wielkiej radości nie ma tej dokuczliwości. Mogę słuchać dość głośno przez cały dzień a dźwięk cały czas cieszy ucho. Konstrukcja warta polecenia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Panjarek
Odnośnik do komentarza
Udostępnij na innych stronach

a może ten?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

17 godzin temu, SomekPoland napisał:

Brawo Ty! Pochwal się jakimiś fotkami!

Panjarek  jest w trakcie uruchamiania swojego BG1 🙂 Wysłałem mu na testy mojego -

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

do tego porządne trafko + miniPSU

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

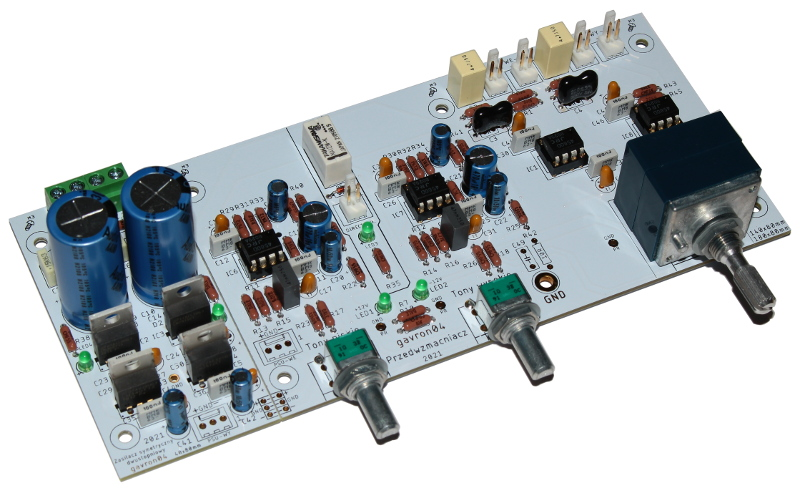

+ do całości przedwzmacniacz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  image.thumb.png.dc02dae17069ccd78b1d028815fafd2d.png



także mam nadzieję, że się podzieli opinią całego zestawu 🙂





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Hej, a jak kosztowo wygląda złożenie takiego bg1 ? Mój i100 sprzedałem, nie byłem zadowolony z jakości jego wykonania, a kupującemu to nie przeszkadzało.

Robiłeś porównanie i100 / i100m vs bg1 ?

Bg1 nie podoba mi się jedynie, że nie ma wejściówek, czyli jak się złoży tak gra, w projektach iamp jest właśnie ta zaleta wymiany IPS.

Dodatkowo widzialem że wykonałeś projekt barwy i przedwzmacniacza. Co nam daje przedwzmacniacz oprócz regulacji głośności w porównaniu do barwy ?





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

17 godzin temu, wkladzik napisał:

Hej, a jak kosztowo wygląda złożenie takiego bg1 ? Mój i100 sprzedałem, nie byłem zadowolony z jakości jego wykonania, a kupującemu to nie przeszkadzało.

Robiłeś porównanie i100 / i100m vs bg1 ?

Bg1 nie podoba mi się jedynie, że nie ma wejściówek, czyli jak się złoży tak gra, w projektach iamp jest właśnie ta zaleta wymiany IPS.

Dodatkowo widzialem że wykonałeś projekt barwy i przedwzmacniacza. Co nam daje przedwzmacniacz oprócz regulacji głośności w porównaniu do barwy ?





Trudno mi powiedzieć jaki koszt gdyż sporą część elementów miałem.

Mam porównanie do i100 na ecc88 i pod każdym względem bg1 jak dla mnie gra lepiej.

BG1 nie ma wejściówek stąd pomysł aby złożyć preamp gavronowy. Był tak uprzejmy aby mi go udostępnić i zdecydowałem się go złożyć również.

Gra to razem super. W moim przypadku słucham trochę klubowej muzyki i na preampie podnosiłem minimalnie tony niskie ( dosłownie o 2 stopnie) jednak przy dłuższym słuchaniu basu jest za dużo i w większości czasu słuchałem w trybie direct. Odłączyłem preamp, słucham bez niego i niczego mi nie brakuje. Jednak jest on zawsze dodatkową opcją dającą pewne możliwości więc składam.

Tak mniej więcej wygląda moja SUBIEKTYWNA opinia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Zamierzam złożyć ten wzmacniacz w wersji MOSFET, poproszę o kilka słów na temat jakie zastosować kondensatory? Jakie dobre elektrolity, czy są jakieś konkretne wymagania co do typów pozostałych kondensatorów?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Najpierw skupiłbym się na oryginalnych tranzystorach. Łatwo kupić podrobione mosfety, TTA/TTC drivery również tutaj kupisz - TME/Conrad/Farnell/Mouser



Jeśli chodzi o kondensatory:
- C2,9,11,15,16 COG
- C1 foliowy - można dać np białego mundorfa - trochę zabawy z montażem, ale do ogarnięcia. Będę robić wersję na 2-3 parki to dodam footprint pod "zwrotnicowe"
- C5,C6 - 1000uF 2,5V dobry elektrolit (żadnych jamiconów, samwha itp)
- C7,8,10, low esr, np panasonic fm
- C12,13,14 można tutaj zaszaleć i dać polimery kemeta

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Odnośnik do komentarza
Udostępnij na innych stronach

Godzinę temu, gavron04 napisał:

Najpierw skupiłbym się na oryginalnych tranzystorach. Łatwo kupić podrobione mosfety, TTA/TTC drivery również tutaj kupisz - TME/Conrad/Farnell/Mouser



Jeśli chodzi o kondensatory:
- C2,9,11,15,16 COG
- C1 foliowy - można dać np białego mundorfa - trochę zabawy z montażem, ale do ogarnięcia. Będę robić wersję na 2-3 parki to dodam footprint pod "zwrotnicowe"
- C5,C6 - 1000uF 2,5V dobry elektrolit (żadnych jamiconów, samwha itp)
- C7,8,10, low esr, np panasonic fm
- C12,13,14 można tutaj zaszaleć i dać polimery kemeta

Dziękuję za info. Co byś proponował na C5 i C6? Czy C1 może być większej pojemności? Czy półprzewodniki od Piekarza będą pewne, czy lepiej kupić od dużych dystrybutorów?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja używam Kemeta, ten sam model co PanJarek, A750KK108M0EAAE012

4u7 jest wystarczającej pojemności, nie szalałbym powyżej 5u6.

Rezystory od piekarza będą ok, cała reszta odradzam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Odnośnik do komentarza
Udostępnij na innych stronach

24 minuty temu, gavron04 napisał:

Ja używam Kemeta, ten sam model co PanJarek, A750KK108M0EAAE012

4u7 jest wystarczającej pojemności, nie szalałbym powyżej 5u6.

Rezystory od piekarza będą ok, cała reszta odradzam.

Źle zapytałem o większą pojemność, chodziło mi o C4 1uF. Nie mogę znaleźć w pewnych firmach 2SA1930 lub 2SA1837 i 2SC5171 lub 2SC4793, czy jest możliwość zakupu z płytkami?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W bomie jest info o tta/ttc, ale znając życie to nie kupi się aktualnie kompletu. Mam zapasy, ale to już na PW/mail.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Odnośnik do komentarza
Udostępnij na innych stronach

12 minutes ago, wkladzik said:

Wlasnie , a gdzie można znaleźć boom ?

Na poligonie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W 1 poście PanJarek podesłał link.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , zachęcam do przeczytania wszystkich postów.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Odnośnik do komentarza
Udostępnij na innych stronach

2 godziny temu, Daniel_68412 napisał:

Na poligonie.

Ojojoj, jak błyskotliwie! Niestety także nietreściwie!

I kolejny bezsensowny post nabity.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Ibmacir
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 11.10.2021 o 19:17, gavron04 napisał:



- C12,13,14 można tutaj zaszaleć i dać polimery kemeta

Aktualnie, mimo szczerych chęci ciężko pozwolić sobie na takie szaleństwo gdyż kondensatory te są niedostępne.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No to fakt, ale ze wszystkim jest aktualnie problem i trzeba albo czekać albo ściągać z mousera, farnella czy digikey.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Odnośnik do komentarza
Udostępnij na innych stronach

Dołącz do dyskusji

Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

Gość
Dodaj odpowiedź do tematu...

×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

  Dozwolonych jest tylko 75 emoji.

×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

×   Przywrócono poprzednią zawartość.   Wyczyść edytor

×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



  • Ostatnio przeglądający   0 użytkowników

    • Brak zarejestrowanych użytkowników przeglądających tę stronę.
  • House of Marley Positive Vibration Frequency Rasta

    Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

    Fr@ntz
    Fr@ntz
    Słuchawki

    Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

    W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

    audiostereo.pl
    audiostereo.pl
    Muzyka 14

    Marantz Cinema 30

    Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

    Fr@ntz
    Fr@ntz
    Systemy

    Indiana Line Diva 5

    Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

    Fr@ntz
    Fr@ntz
    Kolumny

    Bilety | DŻEM koncert urodzinowy| Koncert

    O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

    AudioNews
    AudioNews
    Newsy
×
×
  • Dodaj nową pozycję...


Wykryto oprogramowanie blokujące typu AdBlock!


Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
