Kabel gramofonowy 5 DIN S -2 x XLR- kto taki ma ?


Dawid2011
 Share

Recommended Posts

>przemak:

Hehe... Niekoniecznie.

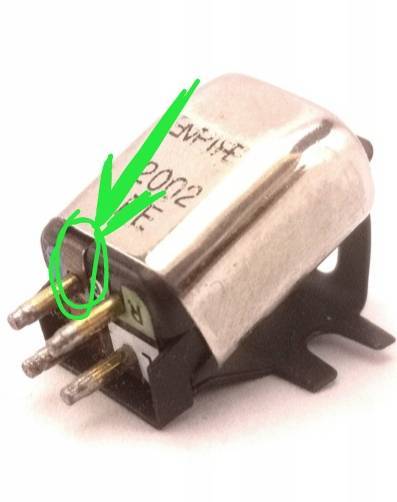

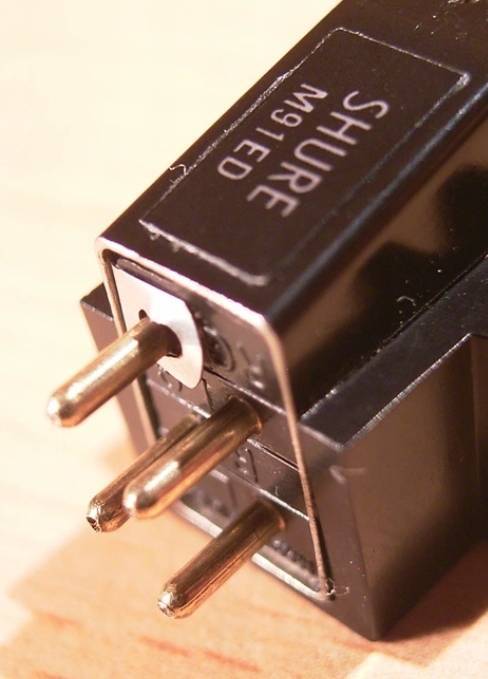

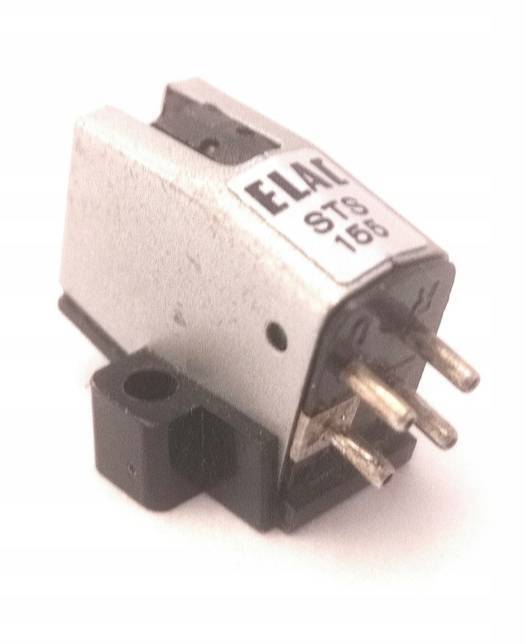

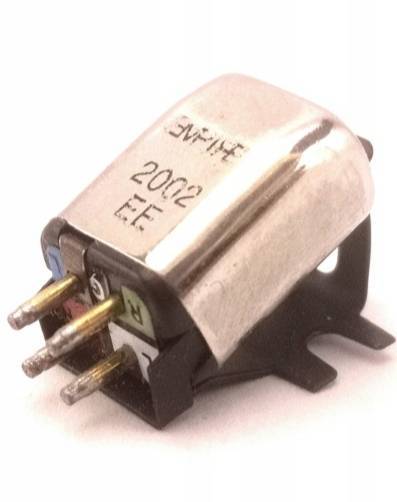

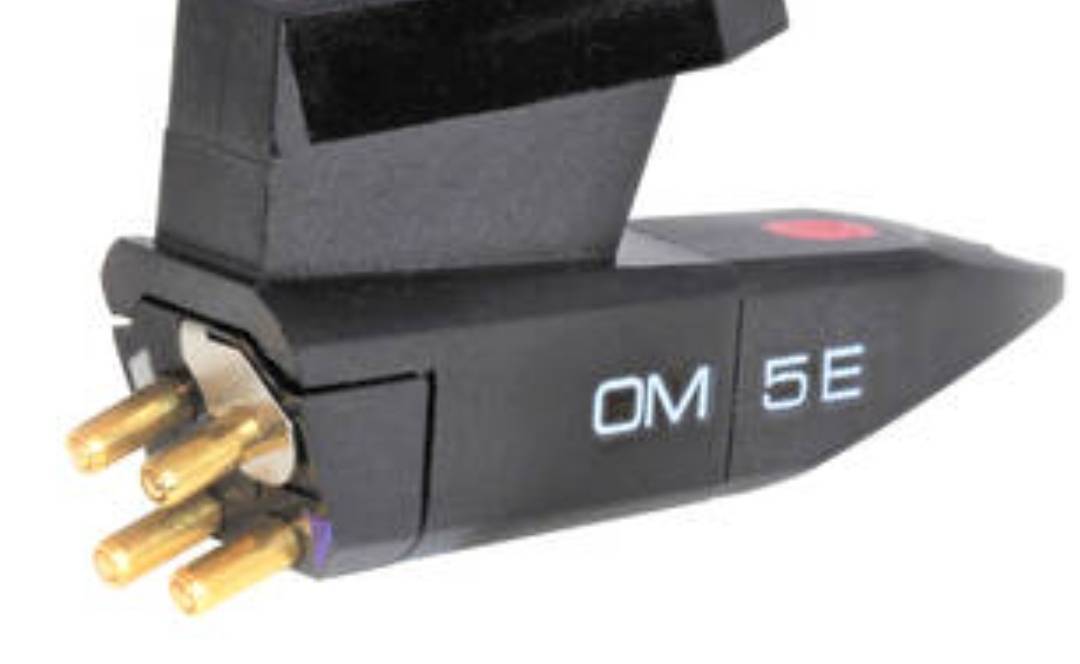

Nagminnie jeden z pinów tzw "masowych" jest łączony z puszką wokół cewek, a ta czasem z ramieniem, jeśli reszta obudowy jest metalowa.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



I jeszcze:



5 minut temu, Dawid2011 napisał:

Czy to pytanie do mnie?

To szczerze powiem nie wiem.A to ma znaczenie?

Ma znaczenie, bo jeśli masz wkładkę, w której pin jest połączony z obudową, to już nie ma symetrii.

20 minut temu, przemak napisał:

Sygnał z wkładki to raczej idealnie symetryczny jest 😉

Nawet z obudową podłączoną do pinu?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by porlick
Link to comment
Share on other sites

23 minuty temu, Dawid2011 napisał:

Problem jest taki że gramofon ma wyjście 5Din 2xXLR i sa zakłócenia.

Dopiero gdy odetniemy masę tylko w jednej wtyczce XLR(pin nr.1 połączony z masą wtyku) to zakłócenia znikają.

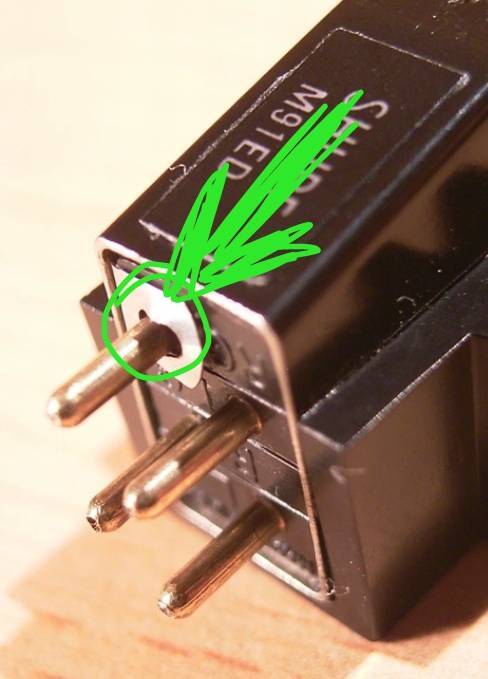

Sprawdź swoją wkładkę, czy ma ten styk. Jest na jednym kanale, więc może pasować do opisu usterki.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

24 minuty temu, Dawid2011 napisał:

Chyba ciężko będzie stwierdzić jaka to wkładka

Nie o to chodzi, jaka wkładka, ale czy ma pokazane połączenie. Jeśli będzie na kanale sprawiającym problem, będziesz wiedział, że to o to chodzi i to połączenie desymetryzuje sygnał z tego kanału.

30 minut temu, Dawid2011 napisał:

Jest możliwe żeby na połączeniu XLR były zakłócenia A na wtykach RCA gralo dobrze?

Tak, bo do środkowej żyły idzie sygnał z bolców białego i czerwonego, a na ekrany z zielonego i niebieskiego- na tych bolcach są możliwe blaszki.

Link to comment
Share on other sites

W dniu 2.09.2021 o 11:10, Dawid2011 napisał:

A czy  miałeś jakieś dziwne zakłócenia?

nie , nawet na gołych drutach.

W dniu 2.09.2021 o 12:00, Dawid2011 napisał:

Dopiero gdy odetniemy masę tylko w jednej wtyczce XLR(pin nr.1 połączony z masą wtyku) to zakłócenia znikają.

pętle masy najprawdopodobniej masz , odłącz jedno urządzenie od uziemienia.

Link to comment
Share on other sites

Jeszcze takie  pytanie .  Załózmy  że  jest  petla  masy  spowodowana    połaczeniem   styku który  łaczy  obudowe  wkładki z  pinem  poprzez  styk  który  widac  na  zdjeciach ,  to  czy  robi  róznicę na  której  wtyczce  XLR  odetniemy  tą  masę by  zakłócenia  znikneły?    Chodzi  o  to  ze  majac ten  sam  kabel z  zakonczeniami  XLR  w  zależnosci  od  tego  na  którym  wtyku  odetniemy masę  to  zaklócenia  moga  zniknąć    bądż  nie?  Czy to  nie  ma  znaczenia która to koncówka  XLR?

Musi  to  byc  koniecznie z  tego  kanału  na  którym jest  ten  styk pinu  z  obudową wkładki?

Link to comment
Share on other sites

Teraz, Dawid2011 napisał:

Jeszcze takie  pytanie .  Załózmy  że  jest  petla  masy  spowodowana    połaczeniem   styku który  łaczy  obudowe  wkładki z  pinem  poprzez  styk  który  widac  na  zdjeciach ,  to  czy  robi  róznicę na  której  wtyczce  XLR  odetniemy  tą  masę by  zakłócenia  znikneły?    Chodzi  o  to  ze  majac ten  sam  kabel z  zakonczeniami  XLR  w  zależnosci  od  tego  na  którym  wtyku  odetniemy masę  to  zaklócenia  moga  zniknąć    bądż  nie?  Czy to  nie  ma  znaczenia która to koncówka  XLR?

Musi  to  byc  koniecznie z  tego  kanału  na  którym jest  ten  styk pinu  z  obudową wkładki?

To wszystko jest bardzo niestandardowe, a przesył przy umasionym jednym pinie nie jest symetryczny, IMO trzeba to sprawdzić eksperymentalnie.

nagrywamy.com

Link to comment
Share on other sites

7 hours ago, paul_67 said:

Kablem XLR -RCA mam podłączony przedwzmacniacz gramofonowy Gold Note PH 10. XLR od strony pre.Nie stwierdziłem żadnych zakłóceń, a różnica miedzy RCA-RCA polega przede wszystkim na lepszym basie i dynamice nagrań.W moim przypadku dało to słyszalny pozytywny efekt.

Ciekawe.

Link to comment
Share on other sites

8 godzin temu, paul_67 napisał:

Kablem XLR -RCA mam podłączony przedwzmacniacz gramofonowy Gold Note PH 10. XLR od strony pre.Nie stwierdziłem żadnych zakłóceń, a różnica miedzy RCA-RCA polega przede wszystkim na lepszym basie i dynamice nagrań.W moim przypadku dało to słyszalny pozytywny efekt.

Eeee... ale on nie ma wejść symetrycznych? Bo tego temat dotyczy...




nagrywamy.com

Link to comment
Share on other sites

W dniu 5.09.2021 o 11:01, paul_67 napisał:

różnica miedzy RCA-RCA polega przede wszystkim na lepszym basie i dynamice nagrań.W moim przypadku dało to słyszalny pozytywny efekt.

Czyli GLOSNIEJ GRA.

To powszechne zjawisko, że głośniejsze odbiera się jako lepsze. 😁

Mniejsza z tym, że pytanie dotyczyło podłączenia gramofonu, a nie przedwzmacniacza. 😉

Link to comment
Share on other sites

W dniu 5.09.2021 o 19:31, przemak napisał:

Eeee... ale on nie ma wejść symetrycznych? Bo tego temat dotyczy...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Teac PE505 ma wejścia symetryczne.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Link to comment
Share on other sites

2 minuty temu, przemak napisał:

Ale @paul_67 pisał nie o Teacu tylko o tym Gold Note.

Wiem, ale ciężko na rynku domowym o gramofony, wkładki i przedwzmacniacze przystosowane do połączeń symetrycznych. Ponieważ w sąsiednim wątku też jest podobna dyskusja to z ciekawości próbowałem znaleźć czy w ogóle jest coś na rynku do zachowania symetrii połączenia pomiędzy wkładką a przedwzmacniaczem. Znalazłem tylko tego Teac-a, ale zaraz okazało się że wkładka też może być problemem. Z tym że z opisu wynika że chyba symetryczne połączenie dotyczy tylko wkładek typu MC. Od bardzo dawna nie używam gramofonu analogowego, ale ostatnie dyskusje o połączeniach symetrycznych i ich zaletach spowodowały ciekawość, czemu nie stosuje się ich przy połączeniu wkładka przedwzmacniacz, zwłaszcza w konstrukcjach DIY które nierzadko są bardzo skomplikowane, ale cały czas przystosowane tylko do połączeń z wkładką typu niesymetrycznego. Przy małych i bardzo małych sygnałach połączenia symetryczne wydają się zdecydowanie korzystniejsze. Rozumiem że w firmowym sprzęcie symetria to od razu hi-end a hi-end to też cena bardzo wysoka, ale w konstrukcjach DIY powinien być to system najwyższego pożądania.

1 godzinę temu, porlick napisał:

Ten gn port to to?

Bo XLRy to wyjścia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Z lewej strony.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Link to comment
Share on other sites

17 godzin temu, paul_67 napisał:

Nie tyle głośniej co lepiej.Pisałem,że głośniej?

Połączenie symetryczne nie jest głośniejsze z założenia, dopiero połączenie symetryczne przeciwsobne (sygnały +/- na wyjściu w przeciwnych fazach) jest głośniejsze. Większa głośność nie poprawia jakości, symetria połączenia natomiast poprawia, zeruje sygnały zakłócające indukujące się w kablach połączeniowych.

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Link to comment
Share on other sites
