Słuchawki do wzmacniacza wg Bryana


artpl

Recommended Posts

Zbudowałem wzmacniacz słuchawkowy wg opisu ze strony Bryana.

Gra fenomenalnie. Czekam jeszcze na kondensatory Zn Mundorfa do stopnia wyjściowego.

Niestety mam 32-omowe słuchawki (SBC HP 890). Od biedy da się na nich słuchać z niezbyt wysoką głośnością.

Dźwięk i tak jest powalający.

Pytanie: jakie słuchawki byłyby optymalne? Nie muszą być hi-endowe (może jakieś tańsze z : AKG, Beyerdynamic,Senheiser).

Z góry dzięki za odpowiedź.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Optymalne słuchawki muszą mieć co najmniej kilkaset Ohm impedancji. Dobrze sprawdzają się Sennheisery HD 580, HD600 (HD650 nie testowałem).

Można też lekko zmodyfikować wzmacniacz do pracy z mniejszym impedancjami. Dać większe kondensatory na wyjście i ewentualnie zwiększyć prąd spoczynkowy płynący przez lampę wyjściową (zmniejszyć rezystor w obwodzie anody 6n13s z 3k3 do 2k5 lub 2k0 - jednak tutaj trzeba mieć trochę zapasu prądu w zasilaczu bo można przeciążyć układ).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Większość elementów, tzn. kondensatory MKP oraz rezystory metalizowane kupiłem w TME.

Elektrolityczne w zasilaczu żarzenia to Rubycony, pozostałe to Samwha (zasilacz napięcia anodowego oraz filtr zasilania anodowego).

W stopniu wyjściowym są Samwha oraz foliowe kondensatory (okrągłe zwijane z taśmy) prod. TELPOD wymontowane z odbiornika z lat 50-tych, 60-tych.

Chciałem wykorzystać kondensatory Roederstein, albo Panasonic ale nie znalazłem dobrego dystrybutora i ceny.



Może ktoś ma namiary na dostawcę kondensatorów Roederstein.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Używam wzmacniacza Bryan'a od ok. roku z SH HD-600. To dobra para.

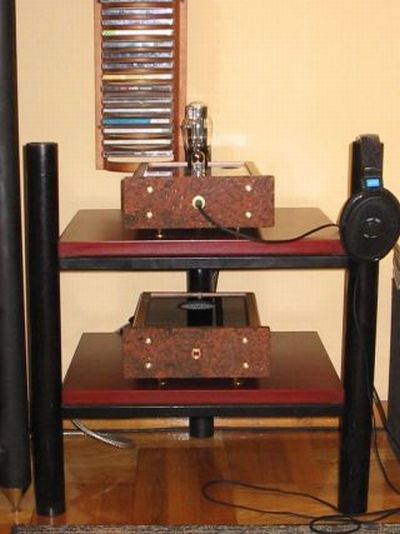

Poszedłem na całość i wzmacniacz jest dzielony. Jeśli mogę coś poradzić - nie żałuj dobrych komponentów. Podrzucam 2 fotki.

[obrazekLUKASZ-262520_1.jpg] [obrazekLUKASZ-262520_2.jpg]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-33-100009785 1170264529_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

rogus, do tej pory nie mogę zwinąć jęzora, tak sie naganiałem z obudową. Sam zdobywałem kamień, szkło, załatwiałem wiercenie otworów (to był największy problem), sam składałem. Elektroniką zajął się oczywiście Bryan. I tak mam pewne zastrzeżenia do jakości obudowy. Do dźwięku również, ale tu działa odruch starego zboczonego audiofila, bo ten wzmacniacz potafi tyle co markowe urządzenia za 2000-3000 pln. Kto nie wierzy niech posłucha. W końcu go zatargam do Delty Studio na któreś ze spotkań.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Bartezz

Nie badałem odporności całego wzmaka na zwarcie - najmniejszą impedancje na którą go podłączałem bylo 16Ohm i wzmak grał, chociaż dosyć łatwo przesterowywał się na dole pasma. Genelalnie może coś stać sie z kondensatorami wyjściowymi - cały sygnał zmienny idzie w przypadku zwarcia 'do masy' - reszcie układu nic nie powinno sie stać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites
  • 2 weeks later...

Witam !!!!!!!!!!!!!



I am Sorry . Tu się miałem wkleić . Przepraszam wszystkich jeszcze raz !!!!!!



>Witam !!!!!!!!!!!



>Aby odświerzyć wątek jestem w trakcie zbierania części ( tych wartościowych brzmieniowo ) aby nie pchać do >środka byle czego .

>Mam pytanie do wszystkich : czy ktoś nie szykuje się ze sprowadzeniem część z zachodu > jeżeli tak to bym się >podpiąl z zamówienie ???



> Bryan > wysyłałem do ciebie e-maila ( e-mail z twojej strony domowej ) ale nie odpisałeś mi .Czy e-mail jest >aktywny ???



>Pozdrawiam Wszystkich



>Kajo

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>Bryan.



1. Jakie moga być maksymalne wartości pojemności kondensatorów w stopniu wyjściowym?

Chcę dać jakieś dobre elektrolity w kombinacji z polipropylenowymi + to co już mam.

Obecnie mam kombinację Mundorf Zn 2.2 micro + stary Telpod papierowy 0.1 micro. Po wyrzuceniu elektrolitu 220 micro (bo bas wydawał mi sie zbyt obszerny) wzmacniacz zaczął się przesterowywać na godz. 13-14 nawet na niektórych wokalach (a wcale nie gra głośno). Przy tej pozycji potencjometru praktycznie znika jakikolwiek przydźwięk (bo był, ale w sumie bardzo niewielki). Obecnie mam słuchawki DT150.



2. Co daje rezystor "grid stopper" 33 Ohm na wejściu w schemacie z Head Wize'a, a którego w twoim schemacie nie ma?



Z góry dzięki za odpowiedź.



Pozdrawiam.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

> artpl,

1. Ja maksymalnie stosowałem elektrolit 680uF równolegle do 1uF MKP. Działało bez przesteru z 64Omowymi słuchawkami Senn HD570.

Jak wyrzuciłeś elektrolita to została Ci tylko na wyjściu para kondensatorów o łacznej pojemności 2,3uF - to jest dobre na wyjście preampa, na wzmak słuchawkowy to dużo za mało. Przy takiej pojemności pojechała Ci w góre dolna granica pasma przenoszenia. Daj dobrego elektrolita 100-220uF o jak najmniejszym prądzie uplywu. U mnie dobrze sprawowały się standardowe elektrolity panasonika z serii TSH, dobrze też działa na elektrolicie Sayno MV-AX.

Co do przydźwięku to dziwne - u mnie nigdy go nie było - sprawdź prowadzenie masy itp.



2. grid stopper zapobiegra drganiom siatki lampy. Obecnie je stosują i to większe - 100 - 330 Om.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Witam !!!!!!!!!!!



Bryan > Pytanko !!!!

Mam zarezerwowane dwa kondensatory 1000/25v BG N - jakie zastosowałeś w schemacie pierwotnym ( "w obwodzie katody stopnia sterującego dołożyłem równolegle kondensator 1000uF/25V ") . W schemacie jaki od ciebie dostałem jest zastosowany 220uF . Czy jest jakaś różnica w pojemności i w jakości elementu . Czy BG N ( temp 85C ) nie będzie za dobry w tym miejscu i czy wytrzyma temperaturowo .



Proszę cię o szybką odpowiedz bo rezerwacja mi przepadnie .



Pozdrawiam :



Kajo

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witam ponownie !!!!!!!!!!!!!



Bryan > Przepraszam że męczę !!!!



Mam zamówione kondensatorki : mbgo-2 2uF +-20% 630V - 20 szt które chciałem zgodnie z twoją sugestią ( ze względu na dzwięk ) zastosować na wyjściu . Czy 20 uF PIO ( na kanał ) starczy na wysterowanie HD 600 .W nowym schemacie sugerujesz 100 uF . Czy warto będzie ( brzmieniowo ) połączyć 20 uF PIO z jakimś MKP ( ewentualnie z jaką pojemnością ??? ) aby wypełnić bardziej całe spektrum dzwięku ( wysokie , średnie , bas ). Może masz jakiegoś typa ( kondensatora ) który się najlepiej sprawuje na wyjściu.



DZIĘKI Z ODPOWIEDŹ.



Pozdrawiam



Kajo

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

> kajo

1. Dałem 220 bo to mi sie wydało optymalne - co do typu to polecam:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



2. Wystarczy 1 dobry MKP + 1 olejowy lub 1 olejowy +1elektrolit ewentulanie 1 elektrolit +1MKP. Pojemność 20uF jaką stosowałem jakić czas temu jest trochę za mała - rozsądne wartości to około 100uF w sumie. Mnie najbardziej odpowiada połączenie 100uF MKP (wielkie i nieporęczne) + 4uF olejowy w jednym wzmaku, i 330uF sanyoMV-AX + 4uF olejowy w drugim wzmaku. Zawiodłem się niestety na Elna Cerafine w tym miejscu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites
