PRE 2020 - przedwzmacniacz audio


Waldi_06

Rekomendowane odpowiedzi

No i góra płytki; w zasadzie koniec, ale chcę przeglądnąć  podłączyć i posprawdzać zasilania, dopiero wlutuję ostatnie trany i zworki powsadzam kostki do gniazd (przeglądnę jeszcze raz wszystko) no i tyle.

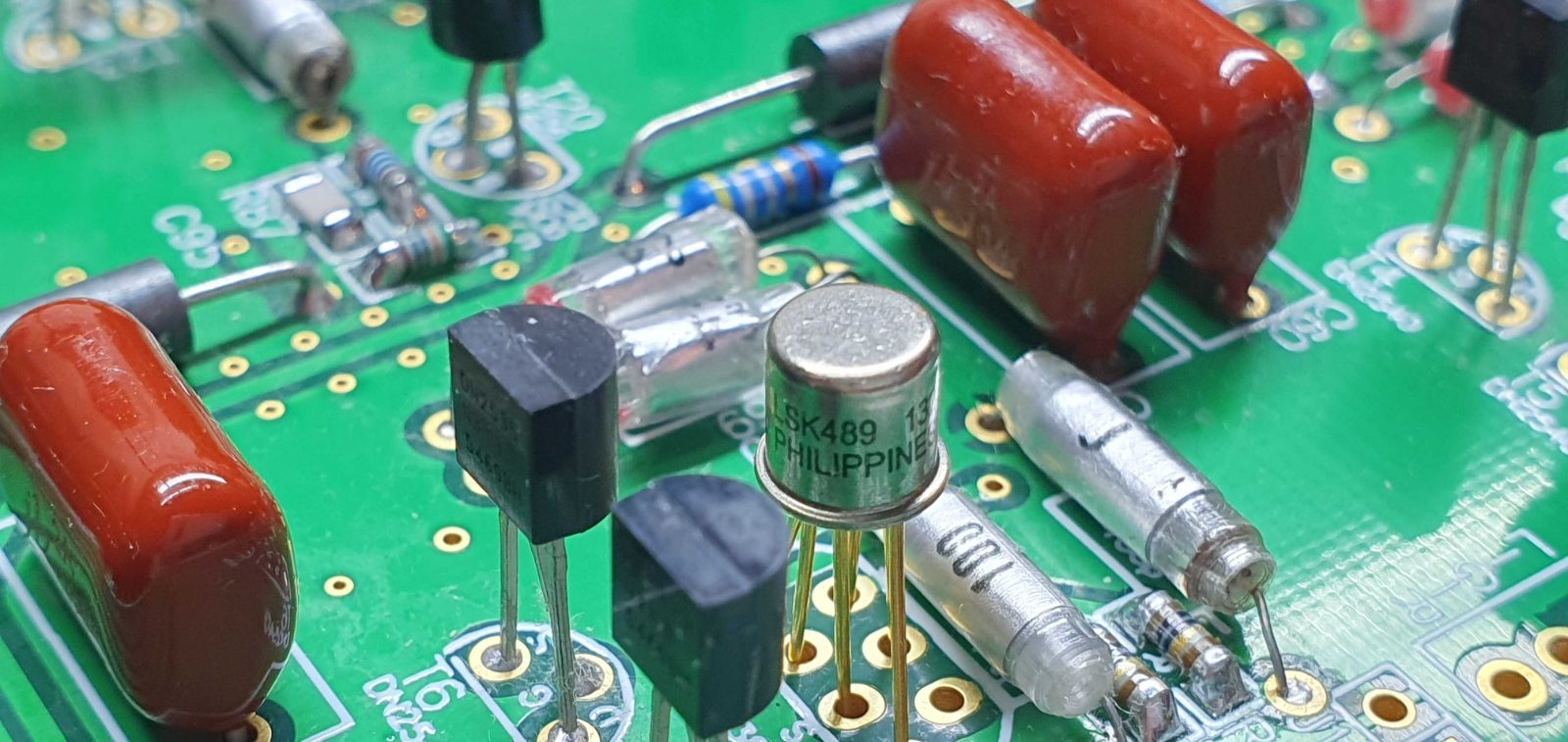

Tutaj zdjęcia z góry pcb i zbliżenie na LSK (które przymierzam się zalutować).

No i pytanie czy ma ktoś namiary na trafo do tego pre, u mnie przekaźniki są na 12V, więc trafo: 2x15V~,2x12V~, 1x9V~ byłoby dobre.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

50 minut temu, Dzikoosek napisał:

Można kupić pcb do tego projektu ?

Tak, można. Własnie szykuje sie dodruk. reszta na PW.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Koledzy Popełniłem błąd na pcb o którym zapomniałem napisać.
Naniosłem u siebie ale zapomniałem nanieść na schemat.
Na schemacie i na pcb punkt podłaczenia sprzęzenia DCservo czyli R246/247 jest pokazane wadliwie.
Góry rezystorów R246/247 powinny być podłaczone do r177/178 oraz jednocześnie rezystory R204-R207 powinny być podłaczone do masy.
Należy podnieść oba rezystory 20k od dołu !!!! (dolnymi padami patrząc na schemat) i podłaczyć te pady na masę w pobliże masy R230/231. Widoczny będzie jedynie krótki odcinek połaczemnioa do masy.

Następnie należałoby górny pad R247 podłaczyć z lewym padem R178.
Ale najprościej będzie zewrzeć górny i dolny pad każdego osobno R204-R207. Ja tak mam, czego sobie na schemat nie naniosłem a potem o tym zapomniałem, ponieważ jak pamietacie ten pre grał u mnie kilka misięcy, szlifując soft.
Jutro postaram się skrąbnąć rysunek.
Oczywiście za błąd przepraszam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Waldi_06
Odnośnik do komentarza
Udostępnij na innych stronach

Rick naniósł poprawkę.
Jakby ktoś mógł fotkę z poprawki pokazać będzie fajnie bo nie wszystkim to łatwo idzie.
Teraz lutują silni zawodnicy :-) a nieco później będzie główny peleton.
Tylko pamietajcie - pomału bo tutaj wygra ten co dojedzie do mety.


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak to by wyglądało, w zasadzie niewielkie zmiany.
Jakby coś nie tak to krzyczcie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A tu jak na pcb to będzie wyglądało:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

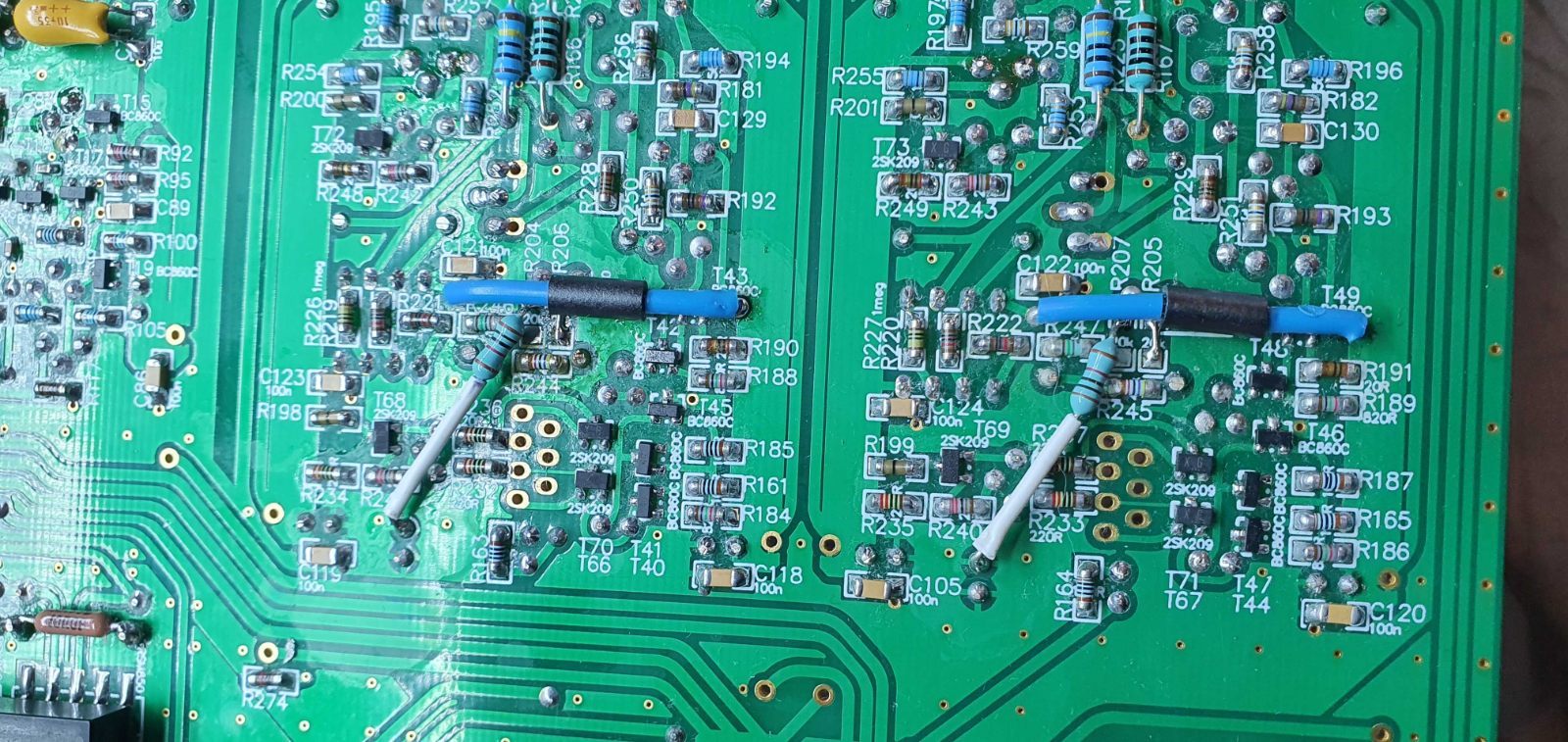

U mnie poprawka wygląda tak:

zamiast R204 i R207 dałem rezystor 0R,

Zamiast dwóch rezystorów równoległych po 20k dałem jeden przewlekany 10k, jedna noga do górnego pada R205 i R206, druga do końcówki koralika ferrytowego która idzie do masy AGND. Ładnie się to wszystko schowa pod tym koralikiem. Z prawej strony koralik jeszcze uniesiony żeby bylo widać co i jak.

Prace na razie u mnie stanęły, bo szanowna małżonka raczyła sobie przypomnieć, że do świąt trzeba zrobić remont w chałupie no i jestem w ferworze walki 🙂

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

... a która końcówka L9 idzie Ci do masy? to jest +18V(+V4), a druga końcówka L9 idzie na 8 nóżkę U29.


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

6 minut temu, czekin1 napisał:

... a która końcówka L9 idzie Ci do masy? to jest +18V(+V4), a druga końcówka L9 idzie na 8 nóżkę U29.


UPS, faktycznie masz rację, człowiek stary i ślepy już

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tutaj wersja inspirowana postem grze_sio(po prawej) z jednym rezystorem 10k (zastępującym odpowiednio R204, R206 z lewej strony oraz z prawej R205, R207) , oraz zworką w postaci rezystora 0R mmelf.
Tak wydaje się bardziej zasadne dla większej estetyki.
Jak Waldek się zgadza to by było na tyle 🙂.





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tutaj wersja inspirowana postem grze_sio(po prawej) z jednym rezystorem 10k, tht chyba najlepszy, bo nie trzeba "kabelków" dolutowywać(zastępującym odpowiednio R204, R206 z lewej strony oraz z prawej R205, R207) , oraz zworką w postaci rezystora 0R mmelf.
Tak wydaje się bardziej zasadne dla większej estetyki.
Jak Waldek się zgadza to by było na tyle 🙂.





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

i rzeczywistość, wlutowane zworki, R204,206, oraz R205,207 zastąpione 10k tht.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zasilacze posprawdzane, napięcia zgodne, na fotce jeden z nich, świeci dioda -19V.
Teraz czas wlutować dławiki do końca i trany podwójne.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

23 godziny temu, czekin1 napisał:

Tutaj wersja inspirowana postem grze_sio(po prawej) z jednym rezystorem 10k (zastępującym odpowiednio R204, R206 z lewej strony oraz z prawej R205, R207) , oraz zworką w postaci rezystora 0R mmelf.
Tak wydaje się bardziej zasadne dla większej estetyki.
Jak Waldek się zgadza to by było na tyle 🙂.





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie ma co sie zgadać - propozycja bardzo dobra. Ale jakby tak zamiast 10k wstawić równolegle dwa razy po 20k będzie ciut lepiej.

10 godzin temu, czekin1 napisał:

i rzeczywistość, wlutowane zworki, R204,206, oraz R205,207 zastąpione 10k tht.1786129970_po_zmianach_w_dc_servo20211211_095214_optimized.thumb.jpg.f30831ae73b11802d84be151a86807b1.jpg





to już nic nie zmieniaj.

2 godziny temu, czekin1 napisał:

Zasilacze posprawdzane, napięcia zgodne, na fotce jeden z nich, świeci dioda -19V.
Teraz czas wlutować dławiki do końca i trany podwójne.

Uruchamiałem pojedyńczo bufory a potem pojedyńczo pre.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki Waldek, jeszcze nie wlutowałem zworek Z1-Z8, więc zacznę od Z1,Z8- napięcia +V1;-V1dla bufora kanału prawego, następnie Z3,Z6- zasilanie prawej strony pre(+V3;-V3) i przystąpię do regulacji pre.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam, pomału do końca, przyszło trafo, więc pozostało podłączyć i uruchamiać.
Już nie ma wymówki 🙂.
Trafo przyszło wczoraj (sobota) co było miłą niespodzianką, a jeszcze większa to czas: opłaciłem 14 grudnia, a 18 u mnie LOL.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

coś załącznik odfrunął w niebyt.
Takie trafko:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Chciałem wczoraj sprawdzić jak będzie wyglądało sterowanie enkoderami i nie mogę znaleźć gdzie ich podłączyć - czy to jest opcja która dostępna będzie później, czy czegoś nie zauważyłem ?.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam, podłączyłem transformator i wyregulowałem prąd spoczynkowy "PRE" na 6mA(na R265, R267), po 10 minutach skorygowałem na ~6,4mA.
Muszę wymienić radiatory zasilacza analogu bo się dosyć mocno grzeją. Jak to zrobię to na spokojnie pomierzę w punktach podanych przez Waldka (ale raczej wszystko jest ok). Wtedy przejdę do strony cyfrowej (myślę, że także tam wszystko pójdzie gładko🙂.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez czekin1
Odnośnik do komentarza
Udostępnij na innych stronach

Zaraz się wypowiem co do enkoderów.
Wracając do modułów zegarka - istnieje możliwość ich inicjalizacji u mnie. Pisze to raczej z powodu chęci abyście popracowali na pre i sprawdzili czy czegoś nie chcecie zmienic. Być może będzie obsługa OLEDa w nowej wersji, ale potwierdze jak zadziała.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 20.12.2021 o 11:33, TD5 napisał:

Chciałem wczoraj sprawdzić jak będzie wyglądało sterowanie enkoderami i nie mogę znaleźć gdzie ich podłączyć - czy to jest opcja która dostępna będzie później, czy czegoś nie zauważyłem ?.

Sterowanie enkoderami. To co potrzebne jest w instrukcji. Na stronie 19 opis podłaczenia, a ustawienia enkoderów są w menu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak tylko na schemacie i na PCB nie ma JP2 16pin, zapewne jest to JP4 ale nie jest to do końca  oczywiste, dlatego zadałem to pytanie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

18 godzin temu, TD5 napisał:

Tak tylko na schemacie i na PCB nie ma JP2 16pin, zapewne jest to JP4 ale nie jest to do końca  oczywiste, dlatego zadałem to pytanie.

Juz jasne.
Jest to złączka JP4.
Proszę zwrócić uwagę na oznakowanie pinów na JP4 - nieparzyste z lewej a parzyste z prawej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Waldi_06
Odnośnik do komentarza
Udostępnij na innych stronach

Trochę spóźniona odpowiedź...

Preamp uruchomiony, włożony do prototypowej obudowy.

Nie wiem jeszcze jaki wyświetlacz zastosuję.

Wydaje mi się, że duży i długi 2x20 będzie wystarczający, są wszystkie, potrzebne dla mnie informacje.

Gra bardzo dobrze 🙂

Obecnie napędza ICE1200as2 z wyjść symetrycznych.





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wyświetlacz 2x20 tak wygląda:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nazwy wejść mozna zmieniać.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Już mam wiadomości że wyświetlacz jest be.
Ale sprawa wyswietlacza została poruszona na poczatku wątku.
jak dla mnie to ten jest ładny bo czytelny. Na następne przyjdzie czas. A przyjdzie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak, taki wyświetlacz jest czytelny.

Przy krótszych i 4 x 20 cyfry głośności są do siebie bardziej zbliżone i niektóre poziomy moga się wydawać nieczytelne.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Po  ponad miesiącu od uruchomienia pora na wrażenia z użytkowania.

Część analogowa jeżeli chodzi o dźwięk żadnych uwag, żadnego szumu, przydźwięku, brumu co jest miłym zaskoczeniem bo zasilam ją z zasilacza zewnętrznego (stabilizatory miały być w grudniu, będą może w marcu). Trochę dziwnie zachowuje się DC serwo, bez niego na jednym wyjściu mam 0,59mV a z serwem 2,7mV, na drugim bez 14,2mV a z 1,35mV i dosyć długo się stabilizowało, zmieniłem opa2604 na njm4580 (oryginalne) jest trochę szybciej.

Część cyfrowa - regulacja i zmiana wejść z przycisków, pilota i enkoderów bez uwag, jest drobny problem z wyświetlaniem nazw - po zmianie głośności część nazwy znika, ale to drobnostka, gorzej że do MENU mogę tylko wejść poprzez switch w pierwszym enkoderze mimo że zmieniam ustawienia przycisków w menu serwisowym.

Uwagi ogólne: wyświetlacz OLED kupujmy z sterownikiem SSD1306 z SH1106 nie chce działać, moduł zegara możemy zainicjalizować sobie używając najprostszego Arduino.

Zdjęcia dodam później muszę zmniejszyć.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 27

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
