Technics SL-Q3 + Nagaoka MP-110 częstotliwość rezonansowa teoria i praktyka

[luso]

Wykonałem kilka pomiarów, aby znaleźć faktyczną częstotliwość rezonansową mojego ramienia i wkładki. W tym celu nagrałem za pomocą Audacity pierwsze 3:45 minuty utworu na płycie i poddałem to nagranie analizie spektrum. Wyniki nie przystają do teorii 😮 Mój head shell razem z wkładką i śrubkami według mojej wagi waży 16.91 g (całkowita masa efektywna ramienia 21,41g). Zakładając podatność wkładki na poziomie 9-12 [cu] częstotliwość rezonansowa powinna wnosić między 9.929-11.465 Hz. Tymczasem z analizy spektrum wynika, że częstotliwość rezonansowa wynosi około 5-7 Hz. Podczas pierwszego pomiaru użyłem igły, która została dostarczona razem z wkładką (MP-110), rozkład częstotliwości widoczny jest poniżej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

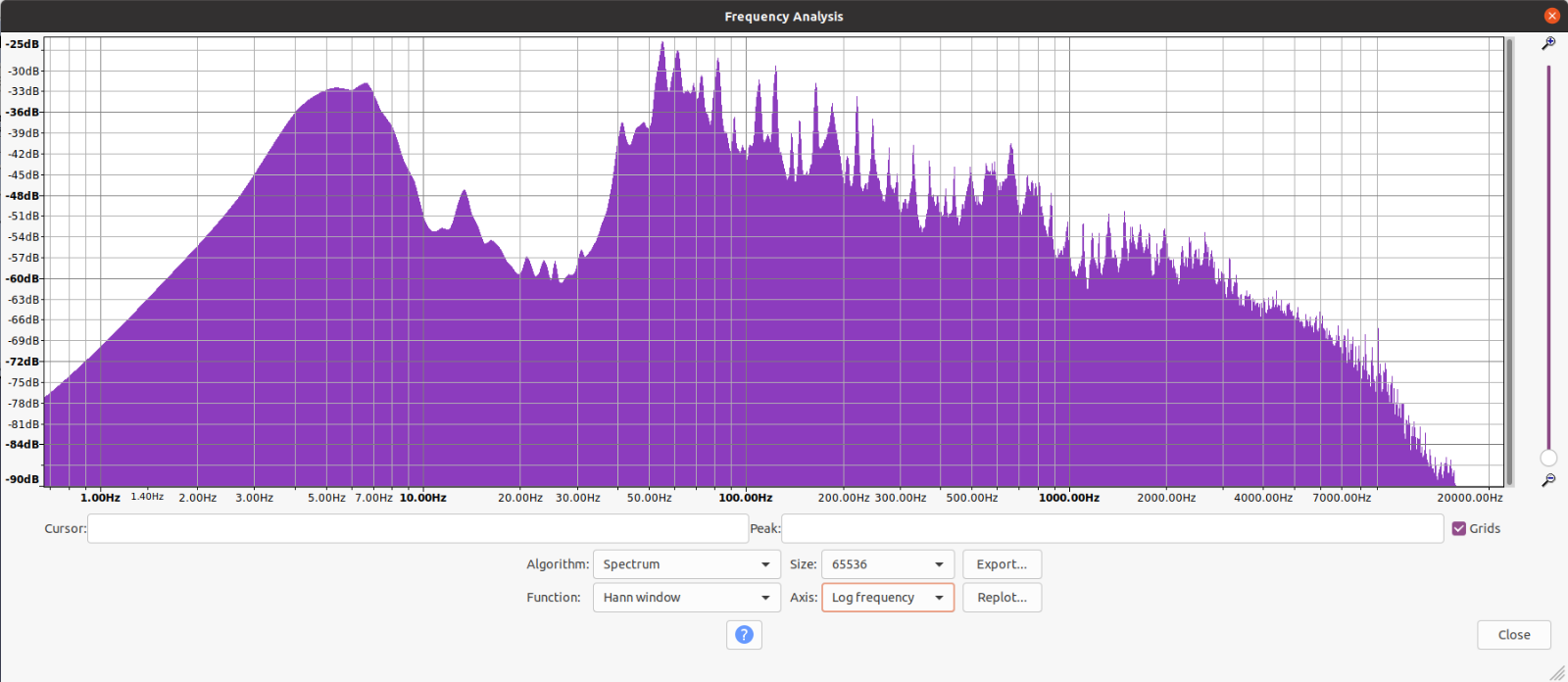

Tak się składa, że wymieniłem igłę w tej wkładce jakiś czas temu i nagranie powtórzyłem wraz z wykorzystaniem nowej igły. W przypadku nowej igły rozkład częstotliwości wygląda trochę inaczej (ten sam fragment został nagrany):

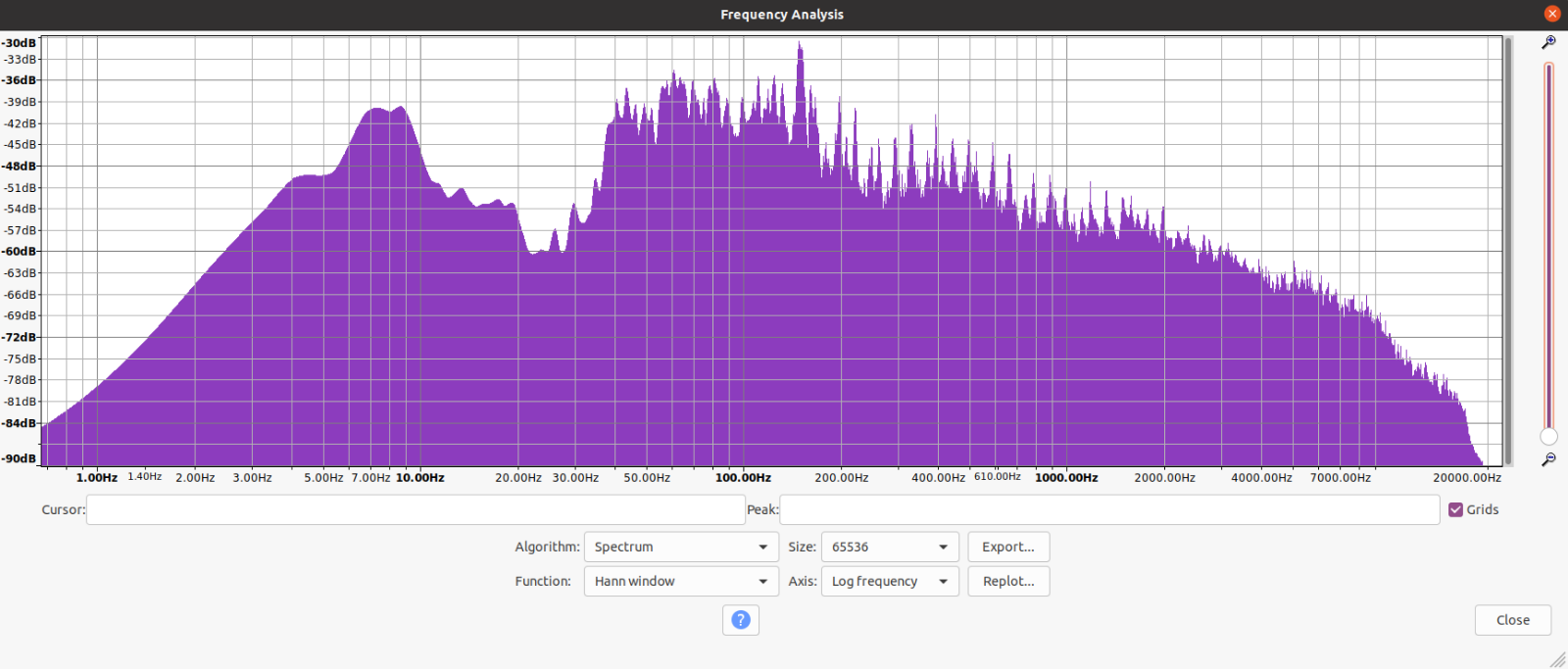

Dla porównania zamieszczam wykres sporządzony dla nagrania wykonanego przy użyciu wkładki Technics 207c:

I tu sprawa wygląda trochę lepiej. Częstotliwość rezonansowa to około 9 Hz.

Moje pytanie do forumowiczów brzmi, dlaczego częstotliwość rezonansowa obliczona teoretycznie dla wkładki Nagaoka MP-110 różni się od tej odczytanej z pomiarów. Czy popełniłem gdzieś błąd w obliczeniach?





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gitarrra]

Klon Gerwazego obudził się z hibernacji?😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luso]

No nie bardzo dzięki za merytoryczną odpowiedź...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

merytoryczną odpowiedź da ci płyta testowa

nagaoka to wkładka japońska , także compilance może być podana dla 100hz do wzoru potrzebna jest podatność dla 10hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luso]

Według płyty testowej (The vinyl check) częstotliwość rezonansowa wynosi 5 Hz. Nagaoka ma podatność podawaną przez producenta na poziomie 6 cu przy 100 Hz dlatego w obliczeniach przyjmuję, że jest to 9-12 cu przy 10 Hz. Natomiast, aby częstotliwość rezonansowa wynosiła 5-7 Hz podatność tej wkładki powinna być znacznie wyższa. Zamówiłem lżejszy headshell, aby zwiększyć w ten sposób częstotliwość rezonansową. Ciekawe jaki będzie efekt. W tym momencie moje ramie pracuje prawie przy maksymalnym obciążeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

4 godziny temu, luso napisał:

Natomiast, aby częstotliwość rezonansowa wynosiła 5-7 Hz podatność tej wkładki powinna być znacznie wyższa

więc pewnie jest wyższa albo efektywna masa ramienia jest inna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LESZEK 560]

Ja tutaj nie rozumiem jednej rzeczy. Przy takiej wkładce i tt nie liczy się czasem jeden parametr, fan że słuchania czarnego krążka😁

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luso]

27 minutes ago, LESZEK 560 said:

Ja tutaj nie rozumiem jednej rzeczy. Przy takiej wkładce i tt nie liczy się czasem jeden parametr, fan że słuchania czarnego krążka😁

Tak, gra to ładnie, trochę żałuję że zacząłem robić pomiary... ale może zagra jeszcze lepiej 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przmor]

Po czym poznać nie wykonując pomiarów tylko na słuch, że częstotliwość rezonansowa jest nieodpowiednia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luso]

Takie podejrzenie miałem od dawna, więcej szczegółów w wątku:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luso]

Aby zwiększyć częstotliwość rezonansową próbuję sobie sprawić lżejszy headshell. Niestety nie mogę znaleźć fabrycznego oznaczenie headshell'a, który był sprzedawany razem z technicsem SL-Q3. Z tego względu mam pytanie czy headshell HS-14 (waga 6.7g) będzie odpowiedni do tego gramofonu. Nie pytam czy będzie pasował, tylko czy da się poprawnie skalibrować wkładkę na tym headshellu.
