Złocona zworka pręcik, gdzie można kupić?

[raiwan]

Witam.

Potrzebuje zworki, które mi połączą trzy terminale, najlepiej kawałem złotego drutu o średnicy gdzieś 3 do 4 mm. Na zdjęciach w niektórych kolumnach to widziałem, ale nie mogę znaleźć tego w sklepach.

Gdzie mogę kupić taki drucik?

Może być nawet kwadratowy lub płaska taśma grubsza.

Znalazłem tylko w sprzedaży druty z czystego srebra lub miedzi. Może takie będzie lepsze? Tylko czy nie będzie to z czasem się utleniać?

Mam idealnie trzy terminale jeden pod drugim i takie rozwiązanie jest najlepsze. Nie podobają mi się widełki bo pękają i się terminale potrafią odkręcać. Kable znowu się przecinają przy mocnym dokręceniu terminala...

Proszę o pomoc

Edytowane 15 Stycznia 2022 przez raiwan

[witek_z]

Godzinę temu, raiwan napisał:

Gdzie mogę kupić taki drucik?



u jubilera

[audioburak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raiwan]

A takie coś będzie dobre?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lepiej dać jeden taki drut, czy skręcić kilka na przykład grubości 0,8 mm żeby był grubszy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

Potrójny przebieg już wystarczy.

[raiwan]

A mam jeszcze jedno pytanie. Lepiej zrobić taką zworkę ze skręconych ze sobą 12 drucików o średnicy 0,25 mm, czy lepiej z jednego kawałka drutu średnicy 3 mm z czystego srebra?

Ma to jakieś znaczenie na odcinku 7,5 cm?

Edytowane 16 Stycznia 2022 przez raiwan

[piotrek7]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Testowane.

Zajebiste

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raiwan]

Metr takiego kabla o średnicy 0,3 mm kosztuje 75 zł, metr czystego srebra o tej samej średnicy kosztuje 6,5 zł... Ten kabel jest z wyjątkowego srebra? Co to oznacza dla kabla monokrystaliczne srebro?

Edytowane 16 Stycznia 2022 przez raiwan

[rafa]

3 minuty temu, raiwan napisał:

Metr takiego kabla o średnicy 0,3 mm kosztuje 75 zł, metr czystego srebra o tej samej średnicy kosztuje 6,5 zł... Ten kabel jest z wyjątkowego srebra?

Srebro (zresztą miedź też) monokrystaliczne zawsze będzie dużo droższe niż "zwyczajne" bo technologia produkcji jest dużo bardziej kosztowna.

[piotrek7]

14 minut temu, raiwan napisał:

Co to oznacza dla kabla monokrystaliczne srebro?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raiwan]

Czyli najlepszym rozwiązanie będzie chyba kupienie kabla miedzianego OCC o przekroju ponad 3 mm2 i pocynowanie go cyną z dodatkiem srebra?

Edytowane 16 Stycznia 2022 przez raiwan

[artw]

chcesz podłączyć 7,5 cm ( nawet nie całe bo do pierwszego terminala 0 cm , do drugiego ok 4cm i tylko do trzeciego ok 7,5 cm )drutu i czego oczekujesz? Prosze podłącz tę zworę zwykłą porządna miedzią i najdroższym wynalazkiem jaki chcesz kupić i opisz różnice

[raiwan]

Nie chce wynalazków. Chcę to podłączyć po prostu. Szkoda, że nie ma gotowych takich drutów.

Podlacze zwykłym kablem z głośnika mocno skręconym i już.

Edytowane 16 Stycznia 2022 przez raiwan

[Grzegorz7]

Ale masz zajebiste dylematy.

Szczęśliwy człowiek z Ciebie...

[raiwan]

Nie po to się daje dobre kable, żeby coś zepsuć małym kawałkiem. Lepiej zapytać i zrobić dobrze. Jak taki mały kawałek nie wprowadzi zmian ani nic nie zmieni to nie ma żadnego problemu.

[artw]

32 minuty temu, raiwan napisał:

Nie po to się daje dobre kable, żeby coś zepsuć małym kawałkiem. Lepiej zapytać i zrobić dobrze. Jak taki mały kawałek nie wprowadzi zmian ani nic nie zmieni to nie ma żadnego problemu.

sprobuj i napisz

[Grzegorz7]

1 godzinę temu, raiwan napisał:

Nie po to się daje dobre kable

A w cewkach w zespołach głośnikowych jakie nasz druty? A ścieżki drukowane we wzmacniaczu?



[audioburak]

A wystarczyło by poprzestać np. na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Dokładnie.

Skręcona (mocno terminalem) miedź nie zaśniedzieje.



[raiwan]

Godzinę temu, Grzegorz7 napisał:

A w cewkach w zespołach głośnikowych jakie nasz druty? A ścieżki drukowane we wzmacniaczu?



Dlatego każdy element zmienia charakter dźwięku, ma wpływ i stąd się biorą elementy lepszej i gorszej jakości (patrz cewka z drutu i taśmy). We wzmacniaczu ścieżki od końcówek do gniazd są szerokie i dodatkowo cynowane (cyną z dodatkiem srebra WBT).

38 minut temu, audioburak napisał:

A wystarczyło by poprzestać np. na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Też to brałem pod uwagę

Przed zrobieniem tych zworek na szybko podłączyłem obrany z izolacji kabel Melodiki Gunmetal (4 mm2)

Skończyło się na tym, że zrobiłem sam zworkę. Wziąłem tulejki z moich starych złoconych wtyków bananowych Jantzen i w nich przylutowałem kabel. Między połączeniami dałem rurkę termo. Dałem na górę kawałek kabla Melodika Brown Sugar a na dół Gunmetal (tak jak miałem wcześniej na bi-amp). Kabel ze wzmacniacza jest podłączony pod średnicę. Górne kabelki miałem już z bananami Melodiki ze wcześniejszego połączenia Bi-amp. Problem z głowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia 2022 przez raiwan

[Grzegorz7]

6 minut temu, raiwan napisał:

dodatkowo cynowane (cyną z dodatkiem srebra WBT)

To srebro w cynie nie ma żadnego znaczenia elektrycznego tylko chemiczne dla lutowalności.

Ma związek z dyrektywą RoHS.

[ASURA]

39 minut temu, Grzegorz7 napisał:

To srebro w cynie nie ma żadnego znaczenia elektrycznego tylko chemiczne dla lutowalności.

Ma związek z dyrektywą RoHS.

Lutowalność jest gorsza, proces lutowania jest o 100 stopni wyższy i większość urządzeń wyprodukowanych zgodnie z RoHS na Fali czy SMD w okresie między 3 a 6 lat zaczyna w wyniku szoku termicznego coś trafiać z racji pękania i wysychania najmniejszych  elektrolitów

Ale ciii jesteśmy zdrowsi podobno? dzięki temu

[Krzych 2]

A sprzętu medycznego , wojskowego norma ROHS nie obejmuje. Chyba jasne dlaczego.

[piotrek7]

21 godzin temu, raiwan napisał:

Czyli najlepszym rozwiązanie będzie chyba kupienie kabla miedzianego OCC o przekroju ponad 3 mm2 i pocynowanie go cyną z dodatkiem srebra?

Jeśli nie chcesz popłynąć z kasą i nie chcesz nadmiernie kombinować, obejrzyj ten film. Od 3 minuty. Proponowałem srebrny drut Neotecha bo sam go testowałem na swoich  ATC w roli zworek. Jeśli ma być taniej, kup miedzianego Neotecha OCC 24AWG. Cena 23 zł za metr o wiele bardziej przyjazna.  Całość okablowania w przedwzmacniaczu mam zrobioną na takim Neotechu. Jako zwora też się powinien sprawdzić.

[xajas]

Szkukasz sensownego rozwiazania?

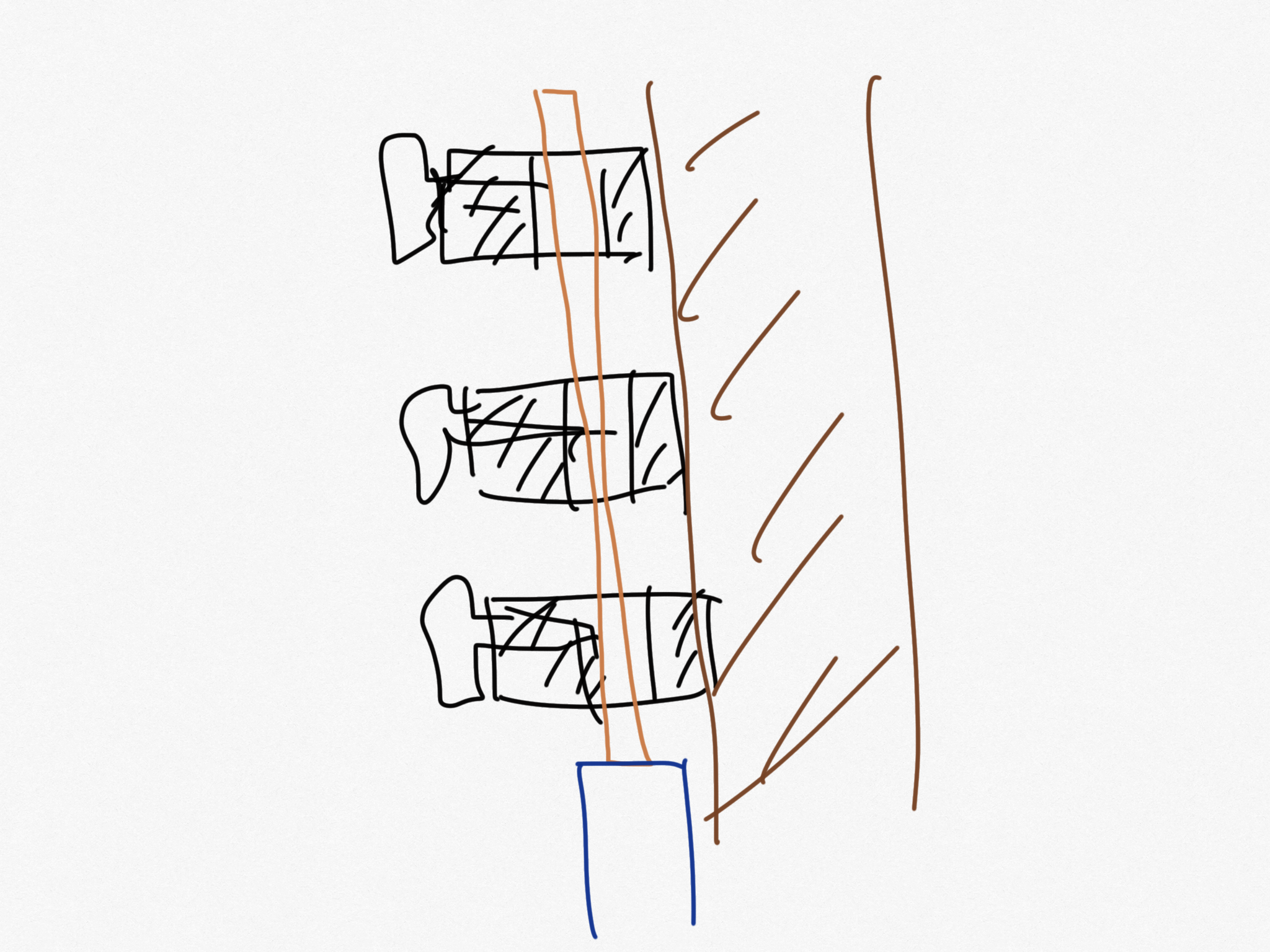

Odizoluj twoj dotychczasowy kabelek na dluzszym odcinku i przeciagnij przez wszystkie 3 zworki.
A z zaoszczedzonego zlotego drucika zmajstruj kolczyki dla kumpeli

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A jeszcze bardziej sensowne bylo by przelutowanie wszystkich polaczeniowych kabli (po drugiej stronie terminalu) do jednej zworki.

Moim zdaniem, zbedny cyrk, ale dla dobrego samopoczucia mozna to zrobic.
Dobre samopoczucie tez jest wazne i warte tego wysilku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

19 godzin temu, ASURA napisał:

Lutowalność jest gorsza

Wiemy.



[raiwan]

3 godziny temu, piotrek7 napisał:

Jeśli nie chcesz popłynąć z kasą i nie chcesz nadmiernie kombinować, obejrzyj ten film. Od 3 minuty. Proponowałem srebrny drut Neotecha bo sam go testowałem na swoich  ATC w roli zworek. Jeśli ma być taniej, kup miedzianego Neotecha OCC 24AWG. Cena 23 zł za metr o wiele bardziej przyjazna.  Całość okablowania w przedwzmacniaczu mam zrobioną na takim Neotechu. Jako zwora też się powinien sprawdzić.

Te kabelki nie za cienkie są na prąd sięgający w porywach do 8 amperów?

1 godzinę temu, xajas napisał:

Szkukasz sensownego rozwiazania?
Odizoluj twoj dotychczasowy kabelek na dluzszym odcinku i przeciagnij przez wszystkie 3 zworki.
A z zaoszczedzonego zlotego drucika zmajstruj kolczyki dla kumpeli

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A jeszcze bardziej sensowne bylo by przelutowanie wszystkich polaczeniowych kabli (po drugiej stronie terminalu) do jednej zworki.

Moim zdaniem, zbedny cyrk, ale dla dobrego samopoczucia mozna to zrobic.
Dobre samopoczucie tez jest wazne i warte tego wysilku

Super pomysł 🙂 wydaje się takie proste, ale nie wpadł bym na to

 Pomyślę o tym bo mnie to zainspirowało 😉 Dziękuje za pomysł.

Melodika Sugar Brown ma 24 oddzielnie izolowane druciki więc trochę się napracuje przy tym 🙂

Plusem tego jest też to, że nie potrzeba tu już żadnych wtyków.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia 2022 przez raiwan

[piotrek7]

1 godzinę temu, raiwan napisał:

Te kabelki nie za cienkie są na prąd sięgający w porywach do 8 amperów?

Nie

[Grzegorz7]

Gęstość prądu w drutach/przewodach dla warunków ciężkich np. transformatory to około 3A/mm2. W nowych technologiach i dobrym chłodzeniu nawet 5A/mm2. W przewodach w ścianach kilkukrotnie więcej. Luźne kable w powietrzu również załatwią te do 8A w kabelku nawet 0,5mm2 tym bardziej, że to nie prąd "stały" tylko "zmienny" w takt muzyki.

Powyższe dotyczy obciążalności mocowej.

A jak się mają do tego oporności wtrącone między wzmacniacz a ZG? Przewód Cu 1mm2 na metr ma około 18momów na jedną żyłę. A wiec dla 3m w obie strony wyjdzie jakieś 0,1oma. Zdecydowanie więcej mają cewki w ZG oraz wyjściowe we wzmacniaczy zabezpieczenia przed reaktancją pojemnościową kabla.

Oczywiście dla przyzwoitości audiofilskiej 😉 stosujemy przynajmniej 1,5-2,5mm2. Ekstremiści poniżej 1mm2 i powyżej 4mm2...

[Ibmacir]

4 godziny temu, raiwan napisał:

Te kabelki nie za cienkie są na prąd sięgający w porywach do 8 amperów?

Super pomysł 🙂 wydaje się takie proste, ale nie wpadł bym na to

 Pomyślę o tym bo mnie to zainspirowało 😉 Dziękuje za pomysł.

Melodika Sugar Brown ma 24 oddzielnie izolowane druciki więc trochę się napracuje przy tym 🙂

Plusem tego jest też to, że nie potrzeba tu już żadnych wtyków.

Niestety mamy tutaj ogromny problem natury purystycznej i audiofilskiej - naskórkowość!
