Addendum do watku "Open baffle na aktualnie dostępnych głosnikach"

[xajas]

Poniewaz w powyzszym watku pojawilo sie kilka ciekawych tematow, pomyslalem sobie, ze selktywnie wylowie kilka "rodzynek", ktore z mojego punktu widzenia i zainteresowania zasluzyly na poglebienie tematu  i uzupelnie je dodatkowymi informacjami 🙂

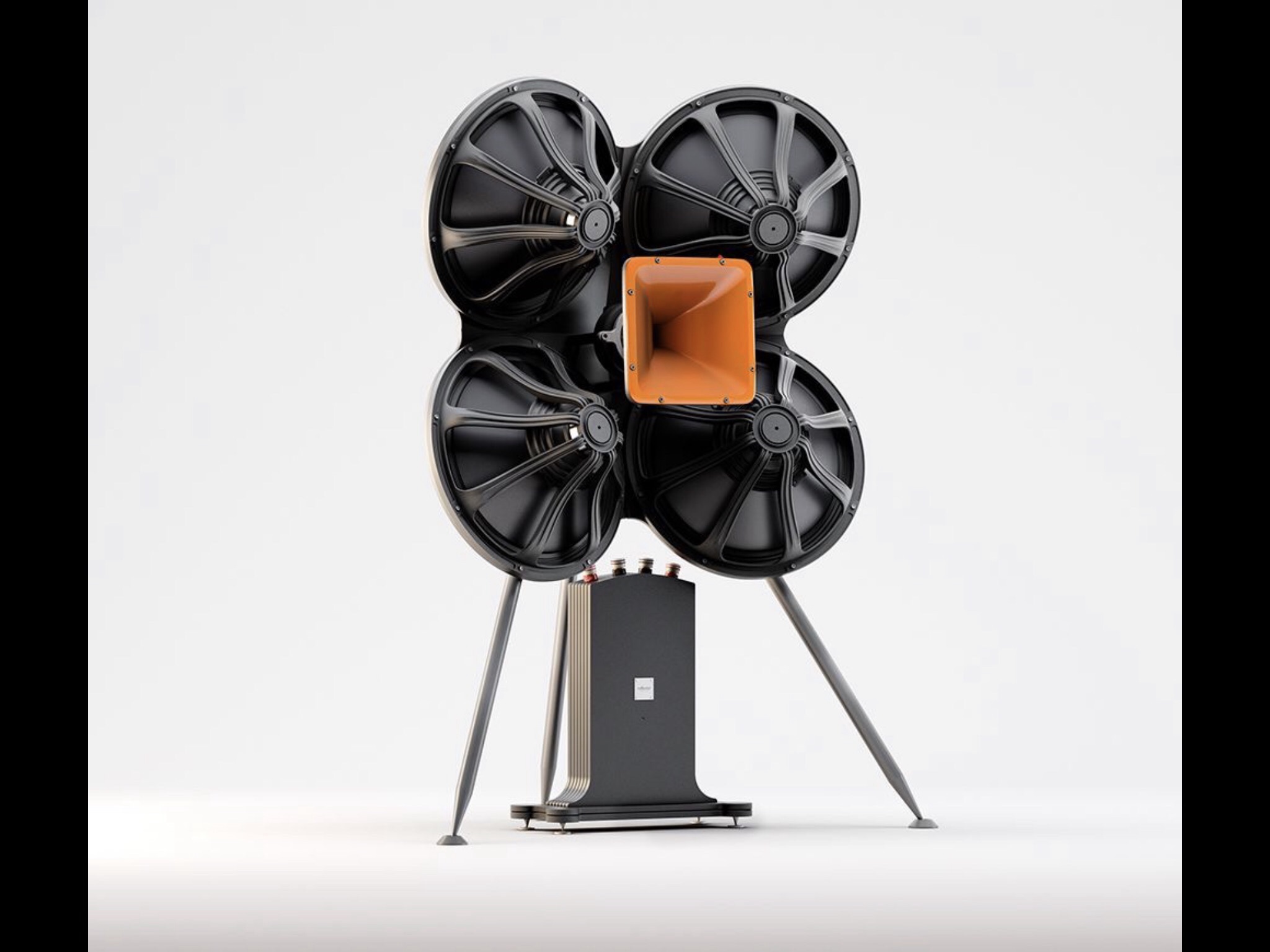

Zaczne od  przytoczonego tam zestawu Kyron Audio Kronos Open Baffle DSP Speaker System





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kyron Audio delivers with their impressive open baffle Kronos active speakers ($112,000). This three-way open baffle speaker employs multiple stereo DACs and DSP to produce excellent sound. With two analog inputs plus three digital and USB audio interface, everything from your computer to turntable can play along.

Kyron Audio's Kronos is a very high-tech speaker as it includes linear phase crossovers and a 10-band parametric equalizer for room correction to ensure performance within virtually any room.

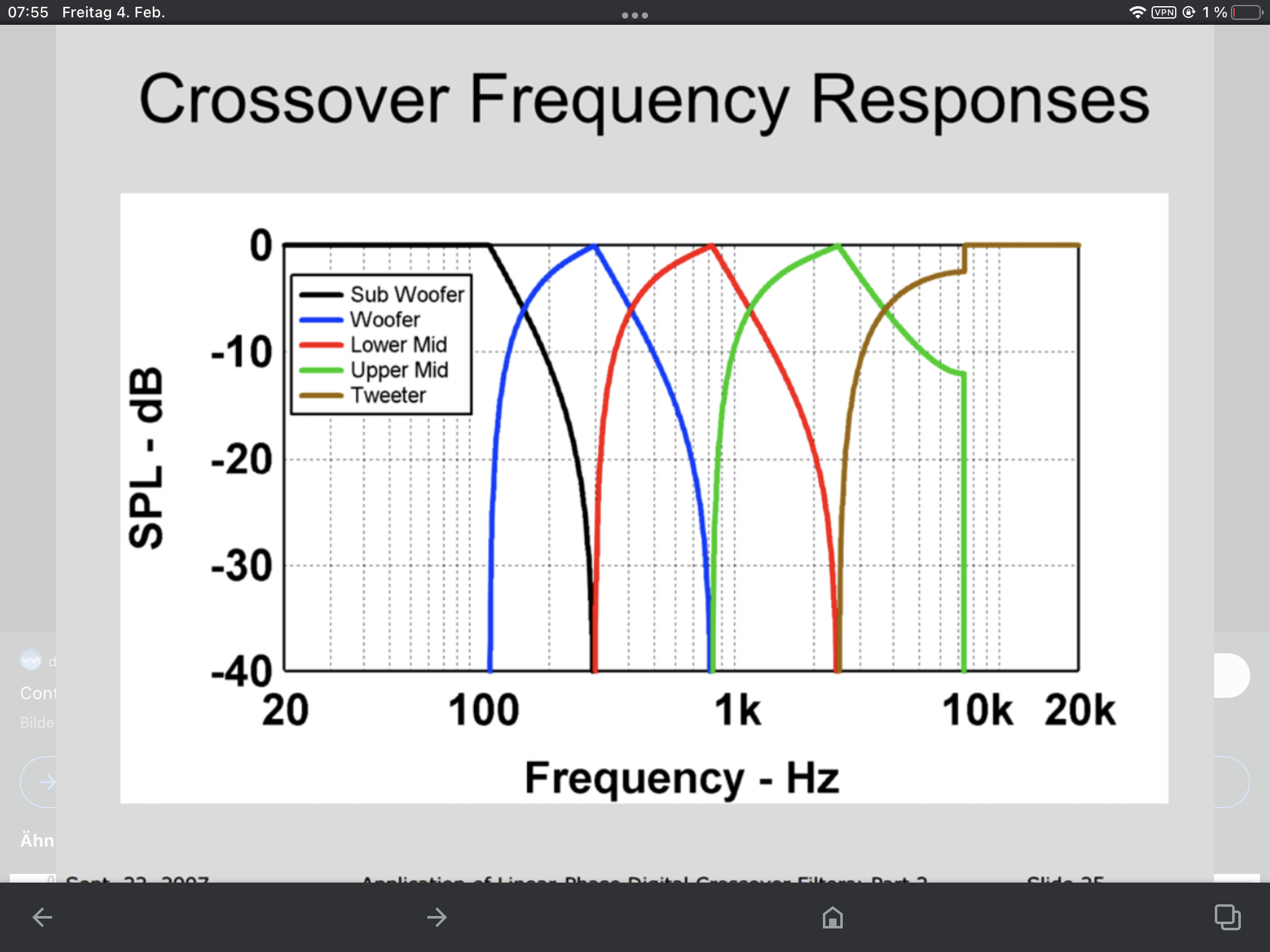

DEQX signal processing with linear-phase crossovers, time alignment, frequency response correction, phase correction and room correction is a big step forward for technology and it is amazing the choices audiophiles have in ways to achieve great sound. Kronos includes a preamplifier for your source components and it can be controlled wirelessly. The three digital inputs, plus UBS, work seamlessly with the digital system and you can connect a phonostage to one of the two analog inputs. Kroso speaker system includes six channels of low distortion power amplification capable of producing a total of more than 2500 watts!



To mowi za siebie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Stycznia 2022 przez xajas

[Yotomeczek]

To taki nieaudiofilski zestaw głośnikowy - ma PRE, DAC, wzmacniacze itd. A gdzie zabawa w kabelki, dobieranie słodko brzmiącego wzmacniacza do zimnego DACa i nieco chropowatych kolumn?

Kosztuje toto małą fotunę - w pierwszej chwili myślałem że mi się w oczach przecinek omsknął. To cena z kalibracją w domu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

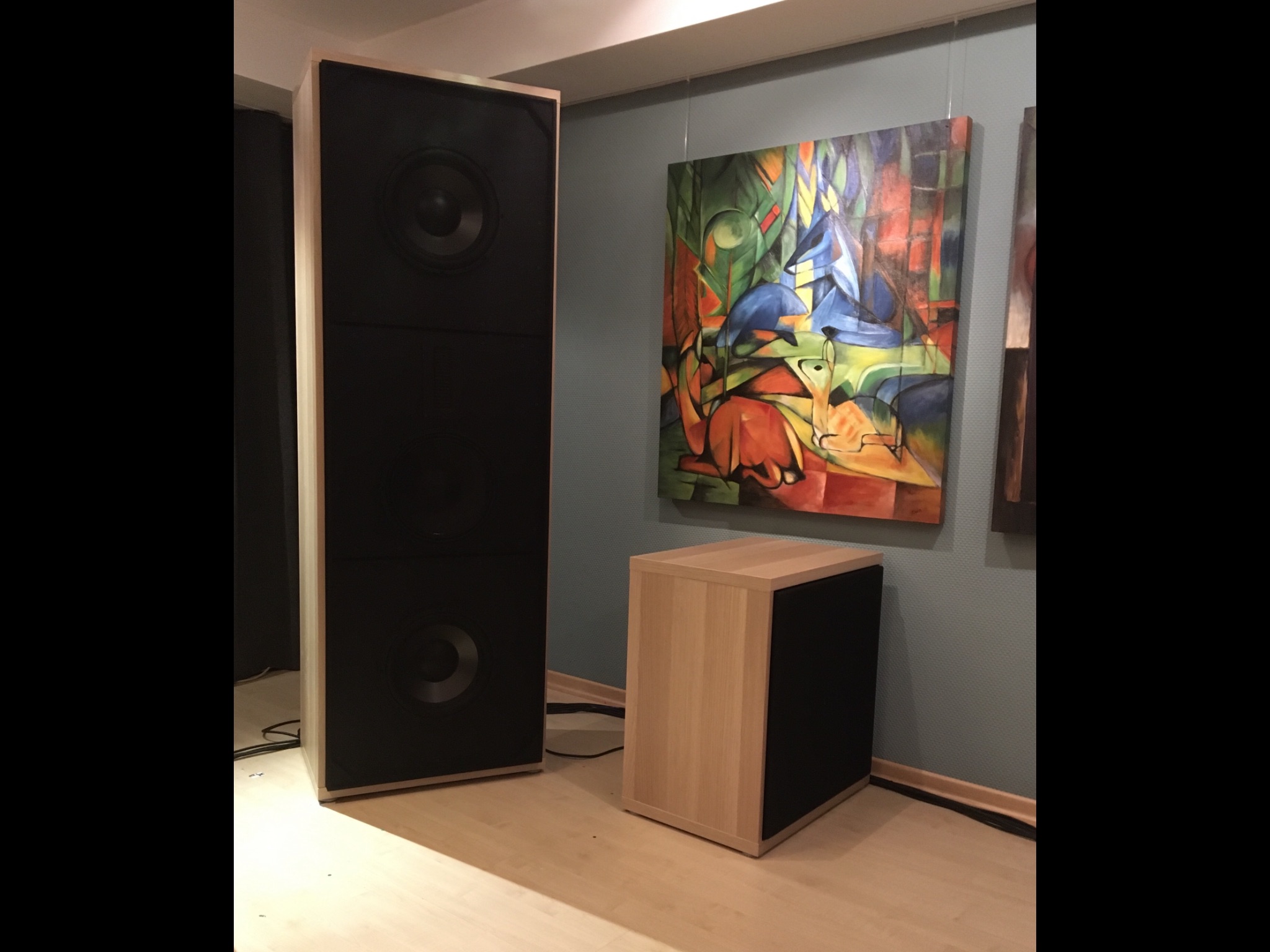

Dzisiaj dwie szybkie „rodzynki“

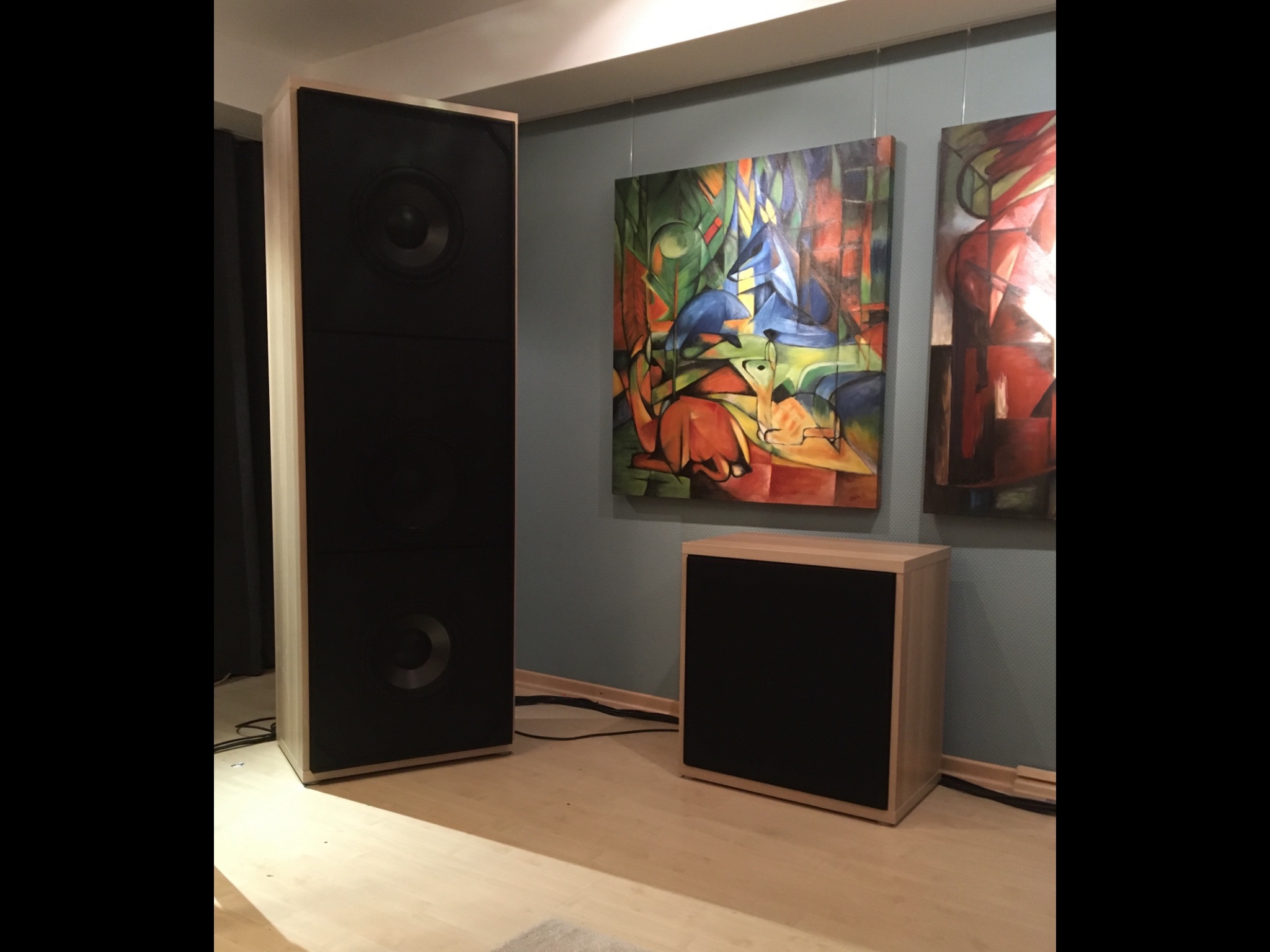

1. W wspomnianym watku padlo pytanie jak zabudowac w OB przetworniki, by zminimalizowac powierzchnie samej obudowy.

Tutaj widac jak to zrobic

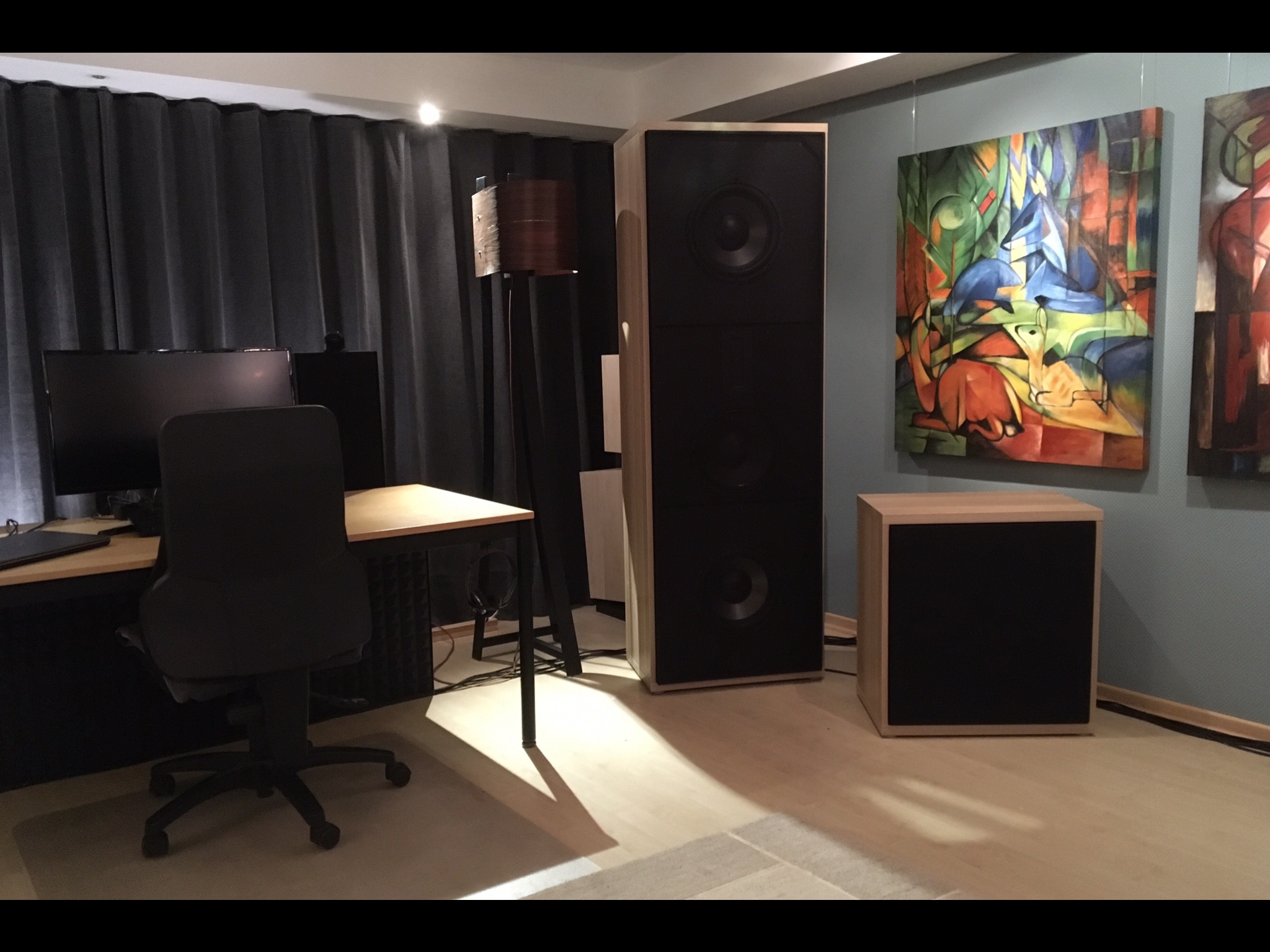

BTW. Ciekawa koncepcja na zabudowe subwoofera

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. Rodzynek nr.2

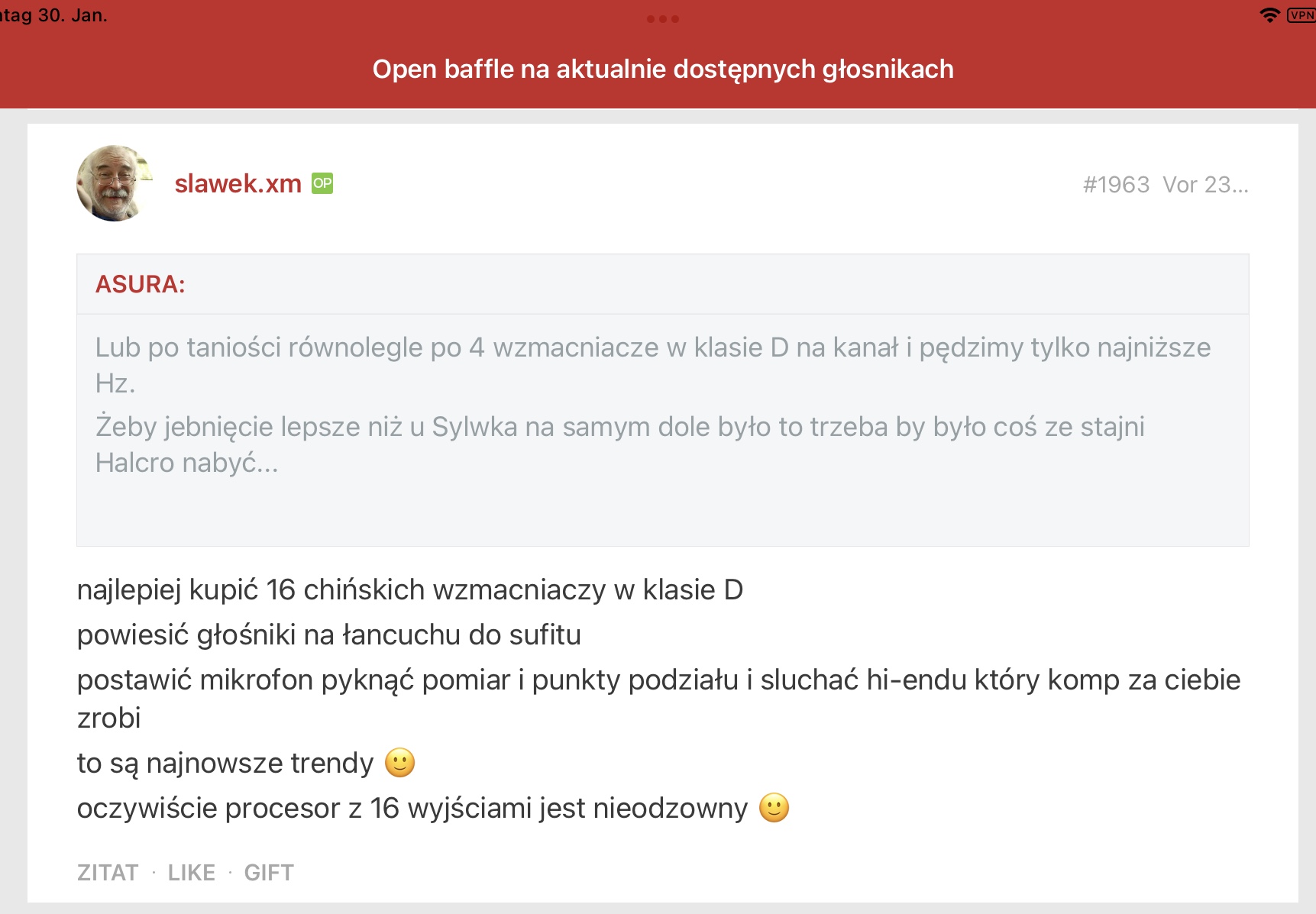

Mysle ze ta sarkastyczna uwaga odnosnie 16 kanalow wcale nie jest tak bardzo oddalona od rzeczywistosci.



Jesli rozpatrzyc ultymatywny, kompleksowy system, to ilosc wymaganych kanalow jest niewiel mniejsza

- glowny zestaw OB - 3-drozny (woofer/midrange/tweeter)
- subwoofer (front)
- subwoofer (tyl/DBA)
- rear tweter

Razem w stereo 12 kanalow.

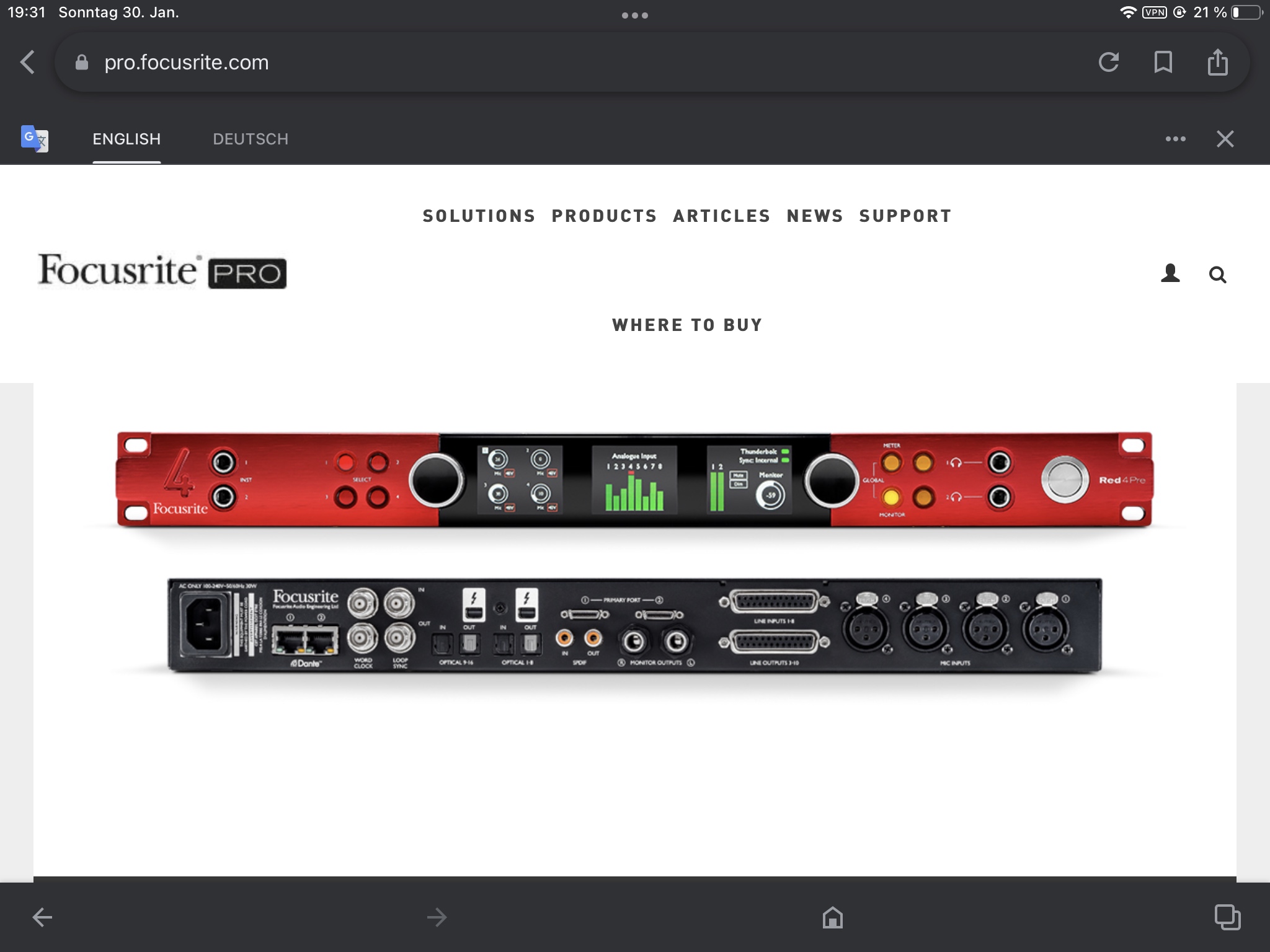

Sterowanie 12 kanalow to nie problem (patrz ponizej, co najmniej 16)
Problemem jest regulacja glosnosci (wiekszosc oferuje tylko 8 regulowanych kanalow)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Jesli rozpatrzyc ultymatywny, kompleksowy system, to ilosc wymaganych kanalow jest niewiel mniejsza

- glowny zestaw OB - 3-drozny (woofer/midrange/tweeter)
- subwoofer (front)
- subwoofer (tyl/DBA)
- rear tweter

Razem w stereo 12 kanalow.

Sterowanie 12 kanalow to nie problem (patrz powyzsze procesory, co najmniej 16)
Problemem jest regulacja glosnosci (wiekszosc oferuje tylko 8 regulowanych kanalow)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

A ja się zastanawiam czy nie kupić DCX2496, który ma "tylko" 6 kanałów,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Jak masz tylko „3-drogi“ , to kupuj. Kosztuje niewiele a sprobowac warto.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

1 godzinę temu, Ape napisał:

A ja się zastanawiam czy nie kupić DCX2496, który ma "tylko" 6 kanałów,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak chcesz liznąć aktywnych kolumn i korekcji, to wystarczy na początek zintegrowana karta wielokanalowa, EQ APO no i jakies koncowki mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Jaka karte polecasz? Czesto polecam Equalizer APO, ale nigdy sie nie zastanawialem nad tym, z jaka wielokanalowa karta wspolpracuje.
BTW.
mielismy tutaj kolege Ivana Nikitina, ktory o ile sobie przypominam, uzywal wlasnie EQ AP w kombinacji z Rephase do napedu swoich aktywnych OB. Jako wielokanalowej koncowki mocy uzywal Amplituner KD Arcam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Ten program powinien działać w zasadzie z każdą karta. Ja do pracy z SE i UE używam Delta 1010LT i z Apo również działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Nastepny ciekawy „rodzynek“ zwiazany z doborem typu i miejsca ustawienia modulu subbasowego zestawu OB (czyli zakres odtwarzanego pasma do ok. 60-100Hz)

1. Czy modul subbasowy powinien byc czescia integralna takiego zestawu OB?
2. Jakie mozliwosci/zalety oferuja oddzielone moduly subbasowe
3. Na jakie parametry moge wplynac poprzez oddzielone ustawienie takich modulow subbasowych niezalezne od glownego zestawow OB?

W ponizszych rozwazaniach rozpatruje ultymatywny, bezkompromisowy setup i ignoruje takie aspekty jak optyka („osobny subwoofer mi sie nie podoba, zona nie pozwoli,...“), brak miejsca („nie moge wysunac, bo tam stoi komoda..“) tudziesz problemy z logistyka („nie moge przesunac bo za ciezkie, za wielkie,…).
Rozumiem i respektuje takie powyzsze ograniczenia przecietnego Kowalskiego, podobnie jak i dalsze ograniczenia zwiazane mozliwosciami finansowymi i z wiedza/doswiadczeniem wlasciciela takiego systemu, ale to sa aspekty nie majace nic wspolnego z technicznymi zaletami/wadami okresonego rozwiazania/koncepcji.

Ad 1.
Czy modul subbasowy powinien byc czescia integralna takiego zestawu OB?
Odpowiedz na to pytanie jest stosunkowo prosta. Jesli mowimy o wiekszym wielodroznam systemie, to z czysto konstrukcyjnych powodow -> wysokosci takiego zintegrowanego systemu, jak i jego wagi, musimy rozdzielic przetworniki na osobne moduly. Jedna wspolna obudowa nie miesci sie pod sufitem (przynajmniej nie pod moim) a laczna waga (ponad 200kG) jest „nieporeczna“ w przenoszeniu i przesuwaniu.

Ad 2.
Jakie mozliwosci/zalety oferuja oddzielone moduly subbasowe?

Moim zdaniem zasadnicze zalety takich oddzielnych modulow subbasowycgh to:
- mozliwosc umiejscowienia tych modulow niezaleznie od glownych zestawow OB -> miejsce ustawienia glownego zestawu OB wybierem z uwzglednieniem optymalnej reprodukcji sceny, a miejsce modulu subbasowego dobieram z priorytetem najlepszej reprodukcjia basu i najmniejszego pobudzania modow pomieszczenia
- mozliwosc uzycia kilku modulow subbasowych (multisub -> SFM albo MATRIX/DBA)
- mozliwosc uzycia innych koncepcji/typu obudowy dla subbassu (np.OZ) -> bardzo ciekawy temat, ktory na pewno porusze w nastepnym „rodzynku“. Zasygnalizowal/podkreslal go juz MeloV8 w wyjsciowym temacie, a ja opisywalem w moim watku o hybrydowym zestawie BESTA2


3. Na jakie parametry moge wplynac poprzez oddzielone ustawienie takich modulow subbasowych niezalezne od glownego zestawow

Jest to bardzo ciekawy temat, takze dyskutowany w wyjsciowym watku, ale bez tzw. „big picture“ i bez „calosciowego“ zrozumienia problemu.

Ale po kolei. Czyli co sie zmienia, albo inaczej na co moge wplynac/korygowac ustawiajac modul subbasowy w innym miejscu niz glowny zestaw OB?

A) poprzez rozne odleglosci od sluchacza mogl bym (teoretycznie) korygowac „zgranie“ czasowe systemu. sly30 pisze o tym ze „wolniejszy“ subbas mozna by wysunac do przodu by opoznic reszte zestawu. Napisalem (teoretycznie), bo nalezy o tym pamietac ze przy czestotliwosciach rzedu 60Hz dlugosc fali lambda to 5,6m, wiec te potencjalne przesuniecia/roznice odleglosci musialy by byc bardzo znaczne.

B) poprzez rozne miejsca ustawienia modulu subbasowego moge optymalizowac (minimalizowac) pobudzanie modow pomieszczenia.

Ale…

Moze byc, ze z punktu widzenia zgrania czasowego korzystniejsze jest ustawienie modulu subbasowego przed glownymi zestawami OB, a z punktu widzenia rozkladu modow za glownymi zestawami OB.

I co teraz? Mamy konflik interesow, ktory mozna rozwiazac tylko przy uzyciu rozwiazan aktywnych -> miejsce ustawienia modulu subbasowego wybieram z punktu widzenia rozkladu modow, a zgranie czasowe koryguje poprzez dopasowanie opoznien/delays do wybranego specyficznego ustawienia poszczegolnych zestawow. A jesli zmienie cos w rozstawieniu/odleglosciach poszczegolnych modulow, to zmieniam/koryguje patametry aktywnej zwrotnicy i „szafa gra“

Zanim przejde do detali, przytocze maly cytat

sly30
„A twoje wpisy o subwooferach porozstawianych po kątach, czy o komputerowej walce z akustyką, nie mają nic wspólnego z tym tematem. Załóż swój i tam się produkuj.“

Jestem pewny, ze sly30 nie jest jedyny z takim nastawieniem, a dziwi mnie to tym bardziej, ze mimo dazenia do stworzenia ultymatywnego systemu, nie dostrzega/ignoruje powiazania powyzszych mozliwosci z systemami OB.

Zaczne od malego artykulu

Slawek.xm -> Link

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

„…frequency response for the system with it (dipol subwoofer) located along one of the side walls (as recommended by some), again with the mike at ground level at the listening position..
Apparently the bass response of the system has been flattened and extended quite a bit with this mounting location, indicating that there is some merit to this suggested positioning.“

Czyli uwaga: side wall

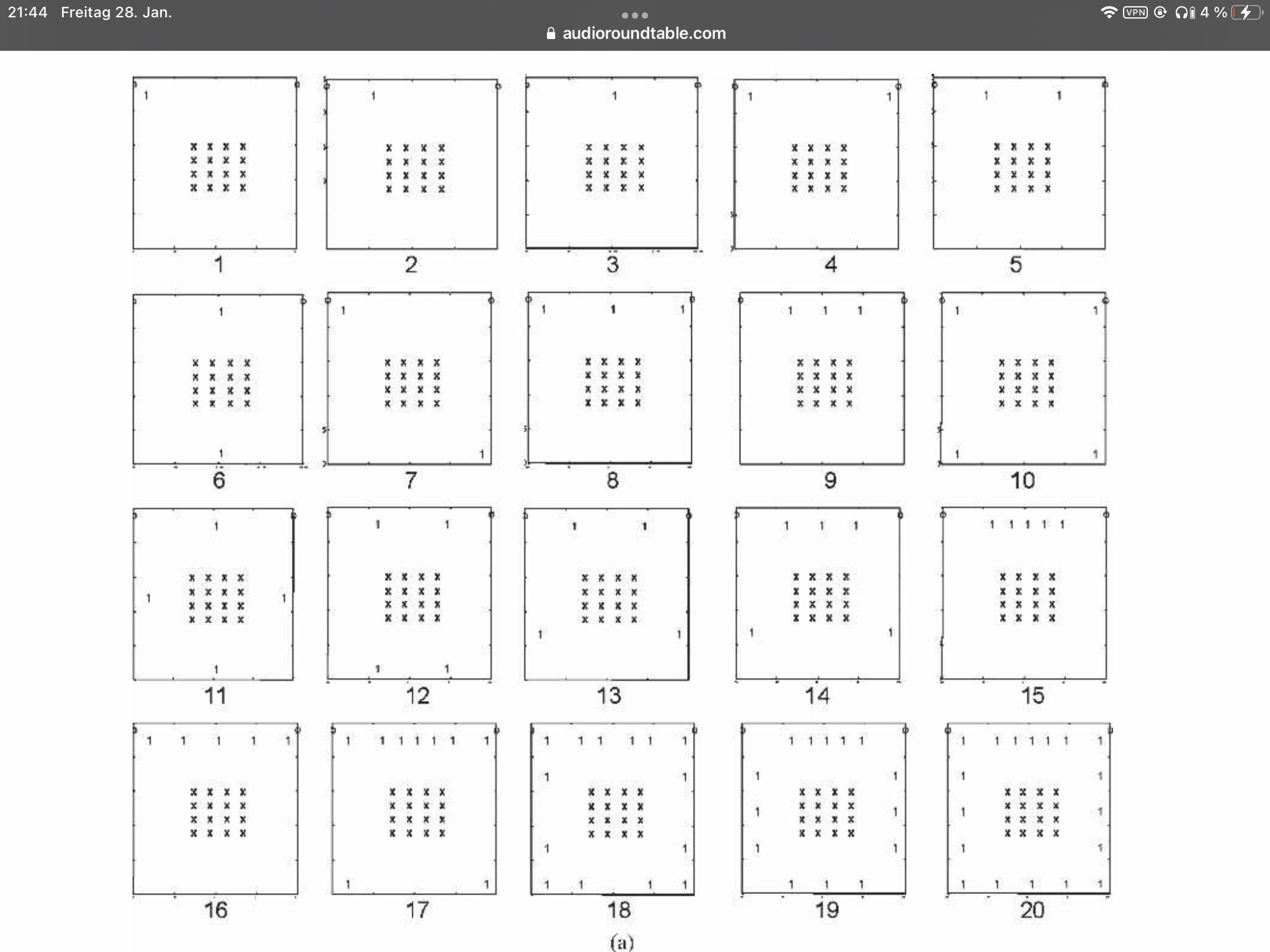

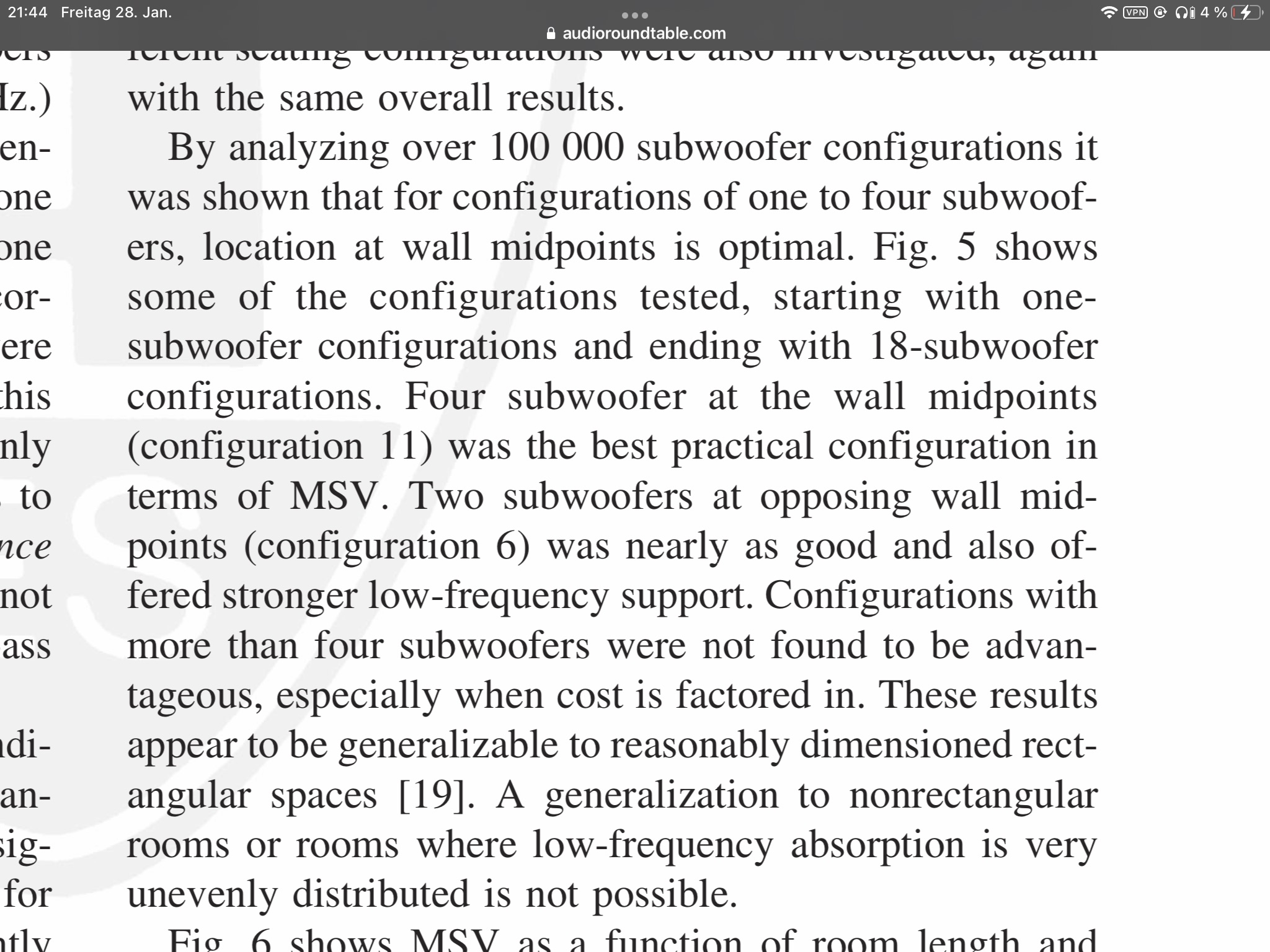

O wiele doglebniej i systematycznie badali to Welti i Devantier. Przebadali mnostwo kombinacji


Czyli uwaga znowu: „…two subwoofer at opposing wals midpoints…“

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

A teraz wyniki takiego amatora jak ja

Poniewaz ten temat mnie bardzo interesuje postanowilem powtorzyc te powyzsze testy/porownania, by sprawdzic jak to wyglada w praktyce w moim pomieszczeniu. Aby porownywac jablka z jablkami, uzylem tylko dwa przednie subwoofery (tylne DBA dzialajave na innej zasadzie i byly wylaczone).

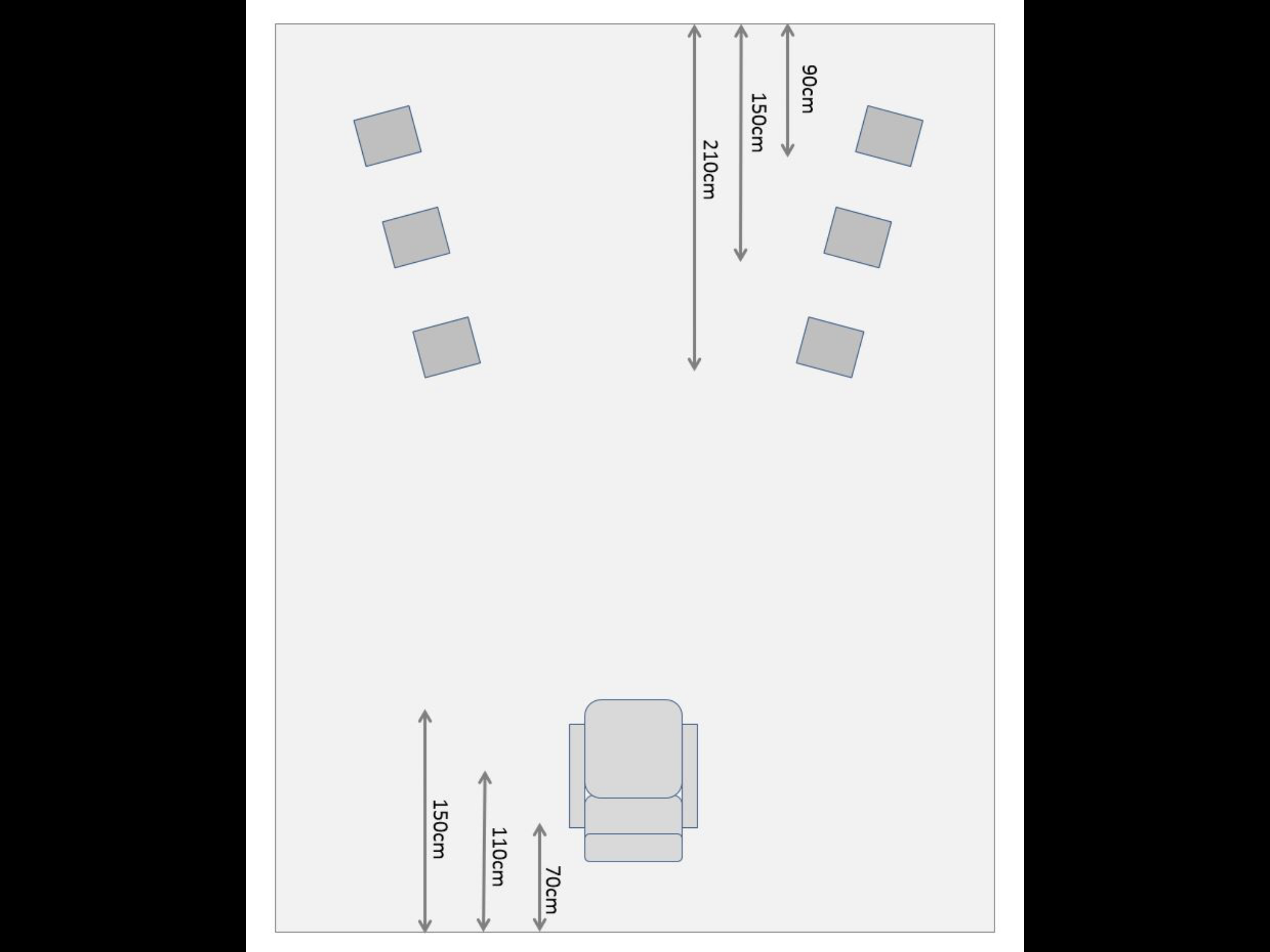

Przetestowalem ustawienie:
- okok glownego zestawu
- w kacie
- pod przednia sciana (1/4 od bocznych sciana)
- przy bocznej scianie (1/3 od przedniej)
- przy bocznej scianie w polowie
- przy bocznej scianie w polowie, skrecone do srodka
- przy bocznej scianie w polowie skrecone na sluchacza
-….

I co wyszlo?

Kazde ustawienie prowadzilo do innego przebiegu charakterystyki, a najkorzystniejszy bylo znowu: „…two subwoofer at opposing wals midpoints…“

Tarraaa!

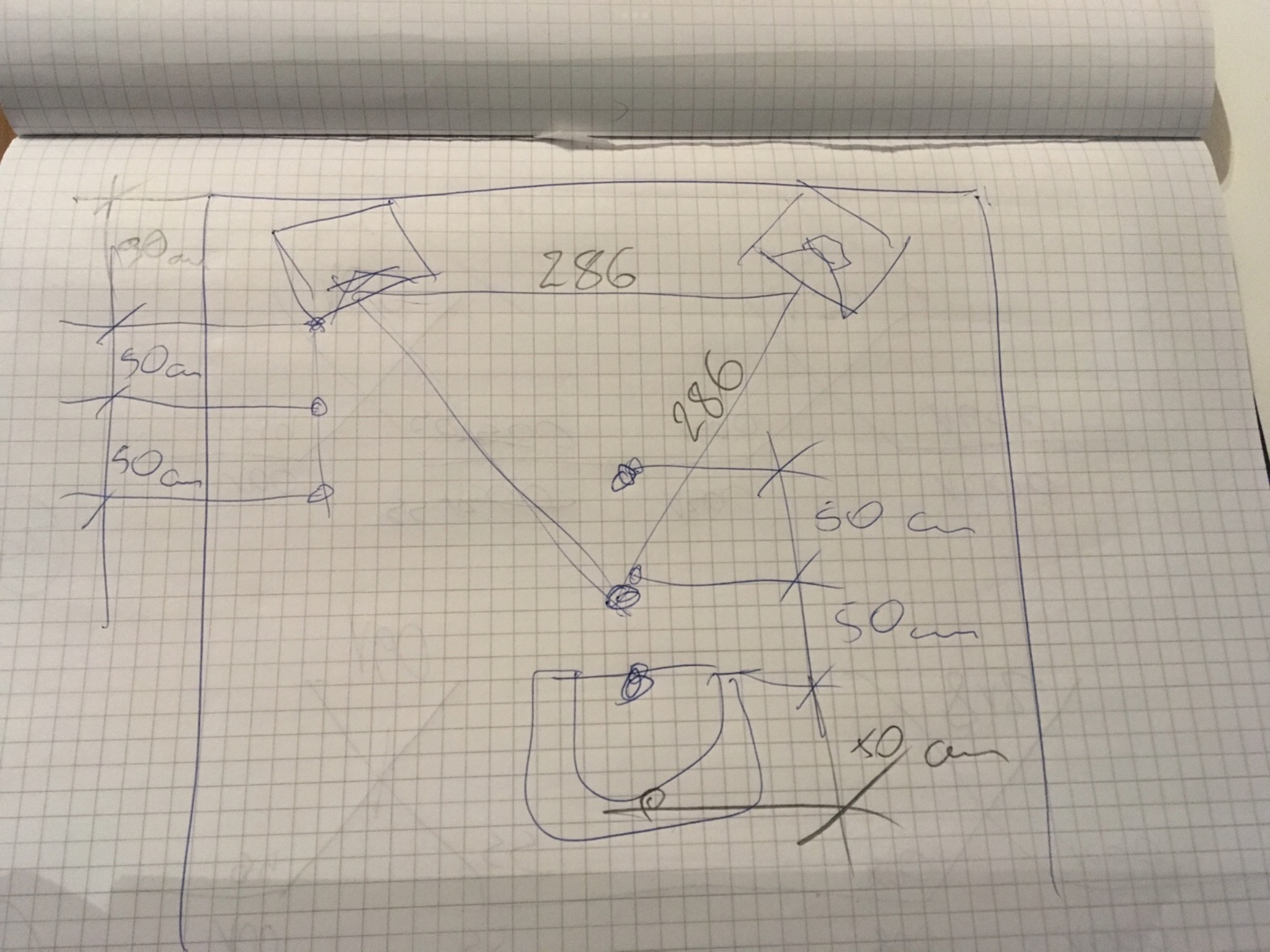

Tutaj widac jak to wygladalo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Long speach short

Kto to ignoruje i nie probuje, nie wie co traci
Nastepny test to konfiguracja 11 (patrz powyzszy schemat) czyli najlepszy wynik: „four subwoofer at the wall midpoints…“.

Ale do tego musze przebudowac regaly

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Dzisiaj dwie szybkie „rodzynki“

1. W wspomnianym watku padlo pytanie jak zabudowac w OB przetworniki, by zminimalizowac powierzchnie samej obudowy.

Tutaj widac jak to zrobic

BTW. Ciekawa koncepcja na zabudowe subwoofera

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

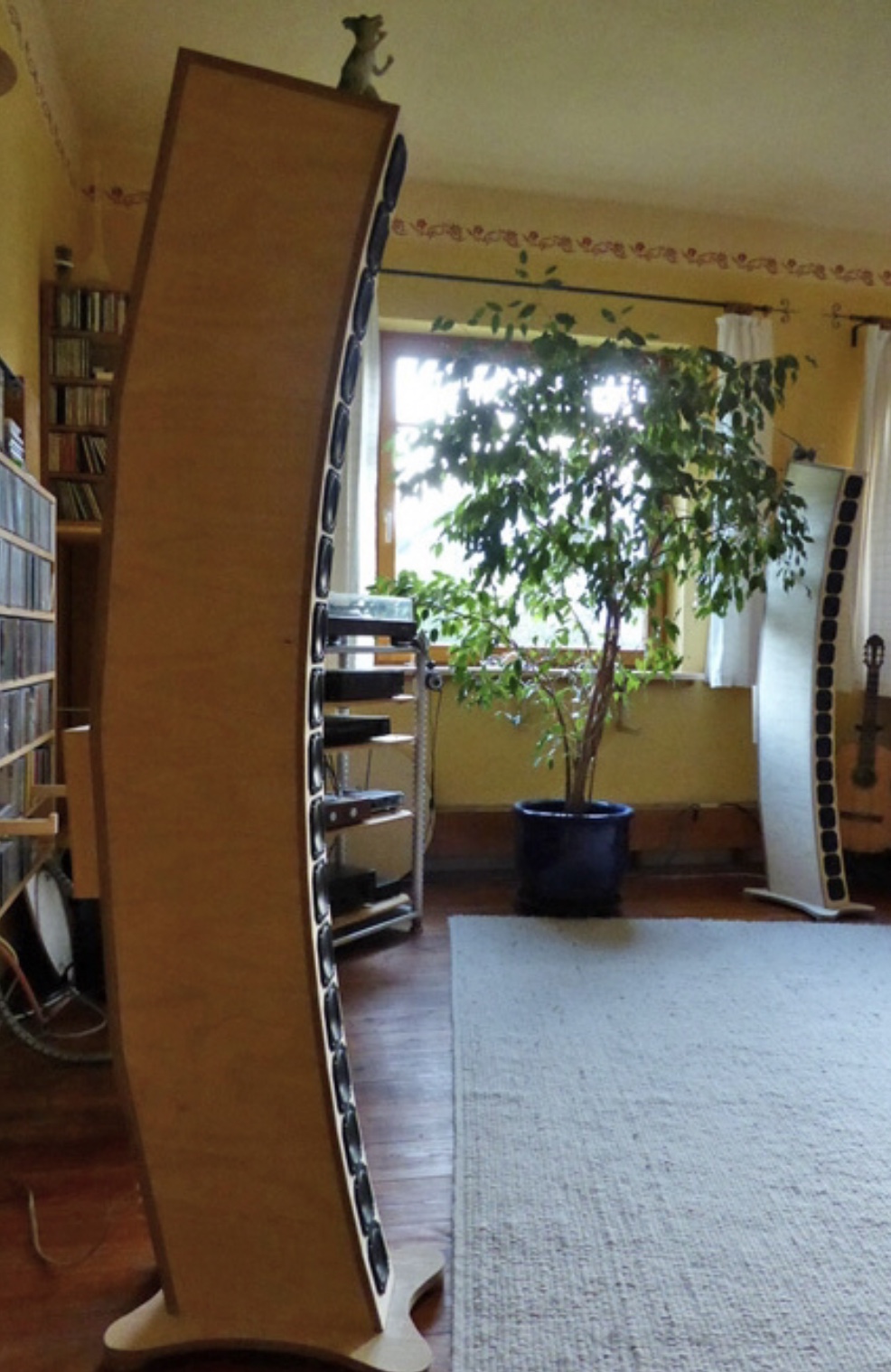

Tym razem wersja komercyjna (pasywna)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Tym razem wersja komercyjna (pasywna)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kolega z naszego forum ma takie, podobne konstrukcje, na 2 wooferach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jamelo]

Te hantle obok stawiane są na podstawy przy głośniejszym słuchaniu? 🙂

 Już wcześniej, przy tych z czterema na trójnogu, zastanawiałem się jak taki ustrój się zachowuje przy większej głośności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yotomeczek]

Godzinę temu, Ape napisał:

Kolega z naszego forum ma takie, podobne konstrukcje, na 2 wooferach


Na fimikach z YT to zestaw jednak wspomagany dwoma subami...

Spec:

Lyngdorf TDAI-1120

RCF 950 + Faital Pro 18hf500

2x servo subs Bowers & Wilkins ASW610

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Spec:
Lyngdorf TDAI-1120
RCF 950 + Faital Pro 18hf500

Ladny, warty grzechu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

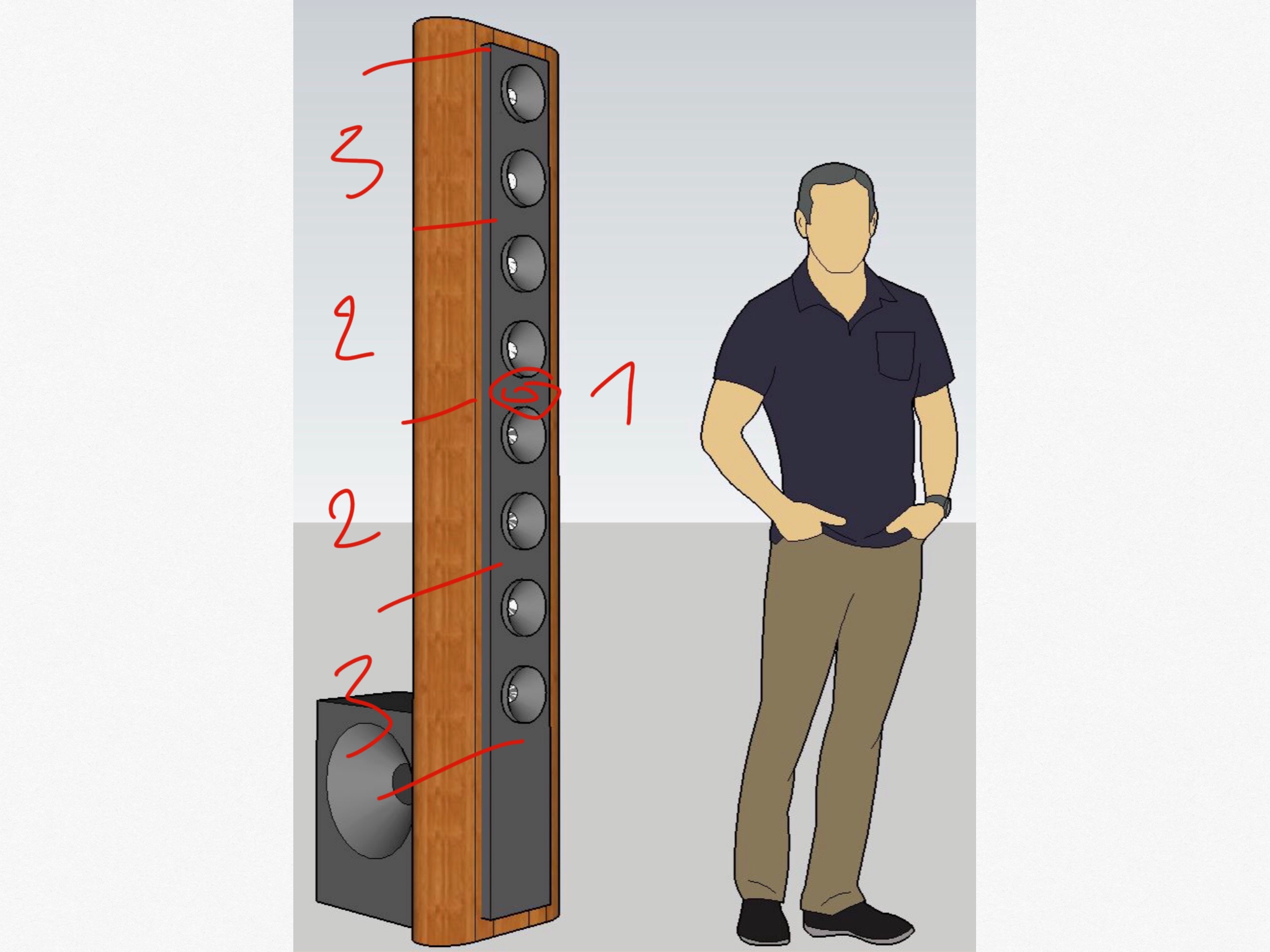

Szybka rodzynka odnosnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ta rekomendacja/wypowiedzi (jednego metra) pasuje tylko dla jednego okreslonego pomieszczenia i dla jednego okreslonego miejsca odsluchu.

Jak zaczniesz dodatkowo przesuwac fotel albo zmienisz pomieszczenie to pomiary sie zmienia i optymalny odstep moze byc inny.



Mielismy to juz dziesiatki razy


Powoli zaczynamy kapowac, dlaczego w moim procesie projektowania „niepoprawnie skonstruowanych glosnikow“ zarowno miejsce ustawienia, miejsce siedzenia jak i akustyka pomieszczenia sa uwzglednione w zestrojeniu zestawu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

BTW. Ten zalecany odstep jest optymalny dla basu, ale nie koniecznie dla optymalnej reprodukcji sceny.

Czyli powracamy do tematu, ktory opisalem powyzej

Ad 2.
Jakie mozliwosci/zalety oferuja oddzielone moduly subbasowe?

Moim zdaniem zasadnicze zalety takich oddzielnych modulow subbasowycgh to:
- mozliwosc umiejscowienia tych modulow niezaleznie od glownych zestawow OB -> miejsce ustawienia glownego zestawu OB wybierem z uwzglednieniem optymalnej reprodukcji sceny, a miejsce modulu subbasowego dobieram z priorytetem najlepszej reprodukcjia basu i najmniejszego pobudzania modow pomieszczenia

B) poprzez rozne miejsca ustawienia modulu subbasowego moge optymalizowac (minimalizowac) pobudzanie modow pomieszczenia.


I co teraz? Mamy konflik interesow, ktory mozna rozwiazac tylko przy uzyciu rozwiazan aktywnych -> miejsce ustawienia modulu subbasowego wybieram z punktu widzenia rozkladu modow,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Dzisiejszy ciekawy rodzynek to koherentne wielodrozne zestawy glosnikowe

Koherentne albo poprzez okreslona konstrukcje albo odpowiednie aktywne wysterowanie

Sam pomysl jak ponizej nie jest nowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale najbardziej odjazdowy i najbardziej frapujacy zestaw glosnikowy, jaki w zyciu slyszalem to konstrukcja mego kumpla, oparta wlasnie o ta zasade. Ten zestaw jest ABSOLUTNIE HOLOGRAFICZNY i przejzysty jak ze szkla, nie do zlokalizowania. Calosc jest uzpelniona stojacym w kacie 21“ Klipsh Horn i sterowana aktywnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

A jesli juz jestesmy przy konstrukcjach a‘la Line Array…

Znajomy z branzy Automotive ma dostep do duzej ilosci przetwornikow Car Audio 16cm. Zmajstrowalismy taki „Line Array“ jak ponizej (ale z dodatkowa pojedyncza kopulka). Aktywne sterowanie umozliwia podzial dowolnej ilosci przetwornikow na dowolna ilosc symetrycznych sekcji z minimalnie dopasowanymi opoznieniami kompensujacymi brak krzywizny. Jedyne ograniczenie to ilosc dostepnych koncowek mocy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To taki „Martin Logan dla ubogich“

Calkiem niezly

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Apropos sensownych zwrotnic (stromosc, czestotliwosci podzialu).

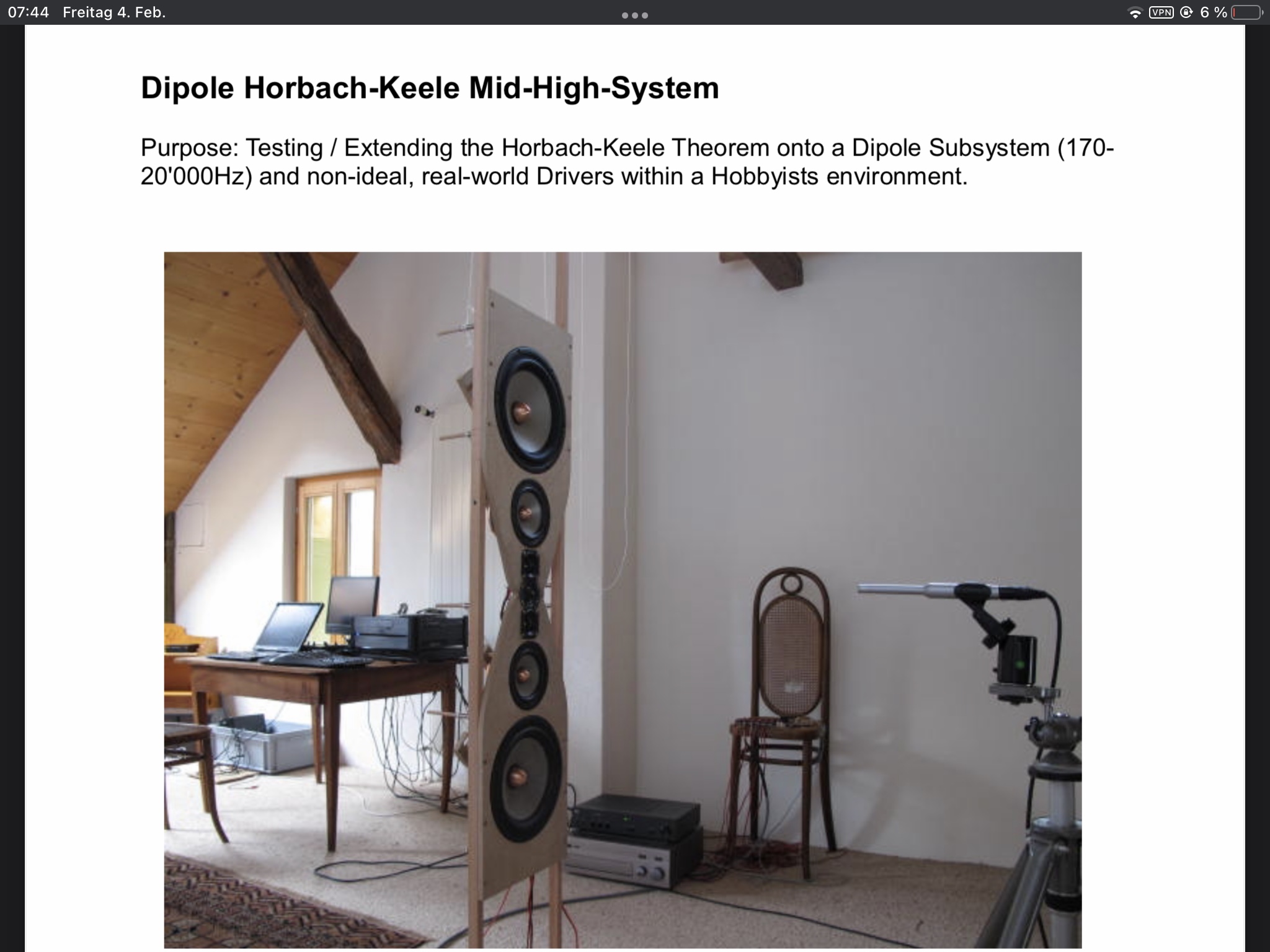

Jesli popatrzymy na glowny zestaw OB zmajstrowany przez sly30 (i wiele podobnych) i rownczesnie na koncepcje Horbach-Keele, to nie trudno wpasc na to i wyprobowac wlasnie ten typ. Tutaj ekwiwalentny przyklad

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

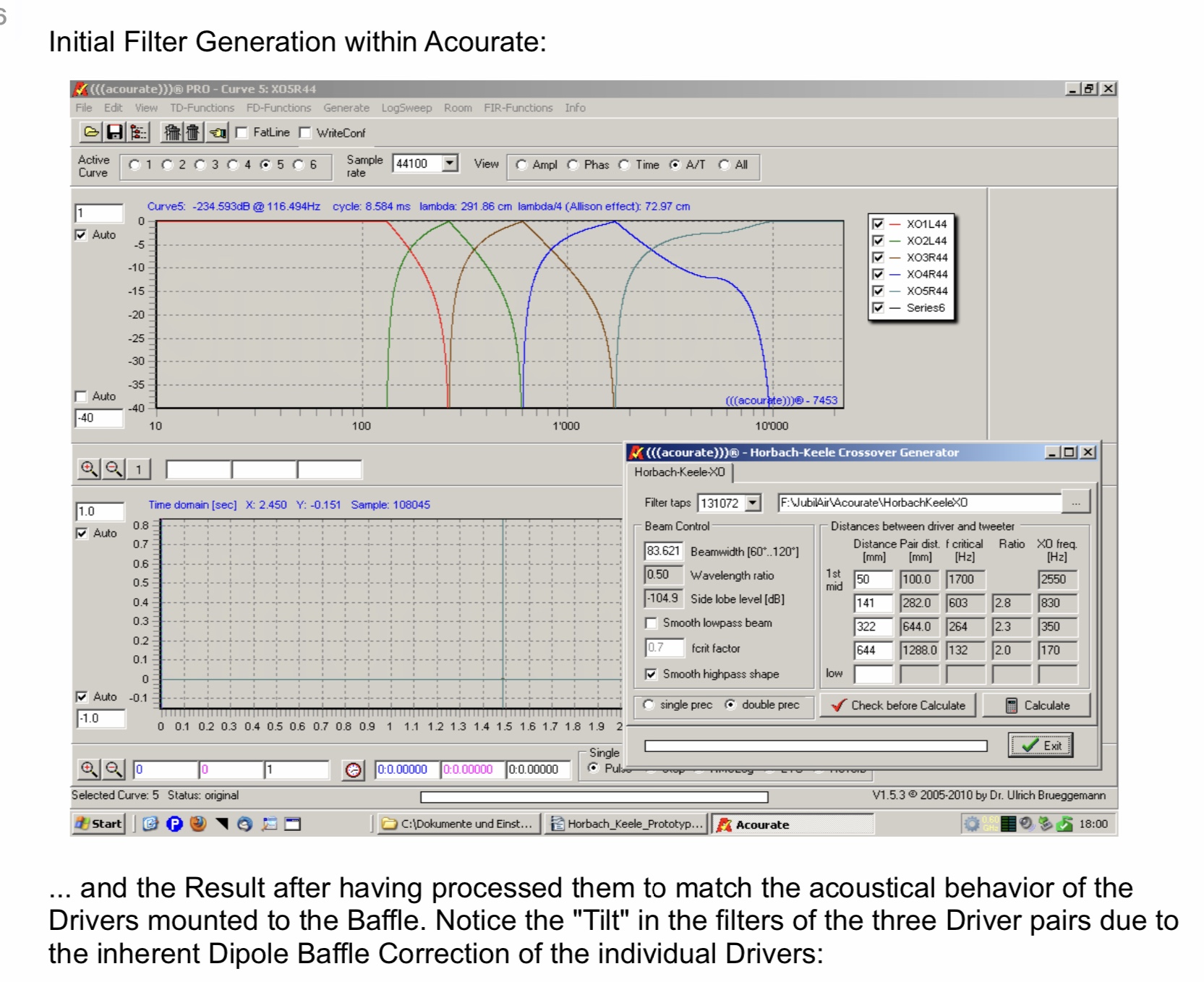

Tutaj widac jak gosc zaaplikowal takie zwrotnice do prototypowych OB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ASURA]

10 godzin temu, xajas napisał:

A jesli juz jestesmy przy konstrukcjach a‘la Line Array…

Znajomy z branzy Automotive ma dostep do duzej ilosci przetwornikow Car Audio 16cm. Zmajstrowalismy taki „Line Array“ jak ponizej (ale z dodatkowa pojedyncza kopulka). Aktywne sterowanie umozliwia podzial dowolnej ilosci przetwornikow na dowolna ilosc symetrycznych sekcji z minimalnie dopasowanymi opoznieniami kompensujacymi brak krzywizny. Jedyne ograniczenie to ilosc dostepnych koncowek mocy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To taki „Martin Logan dla ubogich“

Calkiem niezly

Jarek Waszczyszyn z Ancient Audio takie jeszcze mniejsze kolumienki z aktywnym wzmocnieniem i własnej konstrukcji dsp produkuje



Kolumny mimo że małe generują obraz dźwiękowy jak by to były największe kolumny ale jest to tylko dobre dsp z racji za małych mocy przeliczeniowych  stąd kwalifikuje się niestety tylko do klasy HiFi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Co znaczy „jeszcze mniejsze“. Te nie byly male. Ledwo miescily sie pod sufitem.. Jak uwzglednisz 8x 16cm + Tweeter + obudowe, to razem ponad 2m.
Niektorym wystarcza 1x 16cm + Tweeter, tak ze o problemach „przeliczeniowa moca“ nie ma mowy. Chyba ze masz na mysli moc przeliczeniowa uzytego DSP. Ale w dzisiejszych czasach to tez zaden problem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Ciekawy temat na dzisiaj: „wzorcowe“ plyty do testowania sprzetu z roznych punktow widzenia jak bas, przestrzennosc, wysokie itd. zestawiona przez fachowca firmy B&O.

Cala strona jest interesujaca bo zawiera wiele ciekawych informacji odnosnie techniki audio, patrz B&O Tech

Zreszta sama nazwa strony „tonmeister“ jest programem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Moje ulubione Marilyn Manson „This is the new shit“
Moge sluchac tylko w aucie, w domu zabronione

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ASURA]

W dniu 4.02.2022 o 12:43, xajas napisał:

Co znaczy „jeszcze mniejsze“. Te nie byly male. Ledwo miescily sie pod sufitem.. Jak uwzglednisz 8x 16cm + Tweeter + obudowe, to razem ponad 2m.
Niektorym wystarcza 1x 16cm + Tweeter, tak ze o problemach „przeliczeniowa moca“ nie ma mowy. Chyba ze masz na mysli moc przeliczeniowa uzytego DSP. Ale w dzisiejszych czasach to tez zaden problem

Te mniejsze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )   od tych tak grają

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Nie pojalem, co maja wspolnego z tym porownaniem do „Line Array“

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ASURA]

Czasem jednak w realu trzeba posłuchać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Zawsze warto w realu posluchac, ale to aktywne glosniczki do komputera

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ASURA]

Aplikacja się liczy, nawet mogą być klaksony ;))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yotomeczek]

11 godzin temu, ASURA napisał:

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 x 130 mm cellulose woofer + 25 mm i aż cztery membrany bierne (4 x 130 mm)!!

Nieskrępowana dynamika i zejście mają na pewno :) Jak się DSP z wbudowanymi wznakami wyrobi...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
