Skocz do zawartości
IGNORED

Zasilanie Yamaha A-960

MaciekTEaM

Przez MaciekTEaM ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

MaciekTEaM Nowicjusz

MaciekTEaM

Opublikowano
Opublikowano

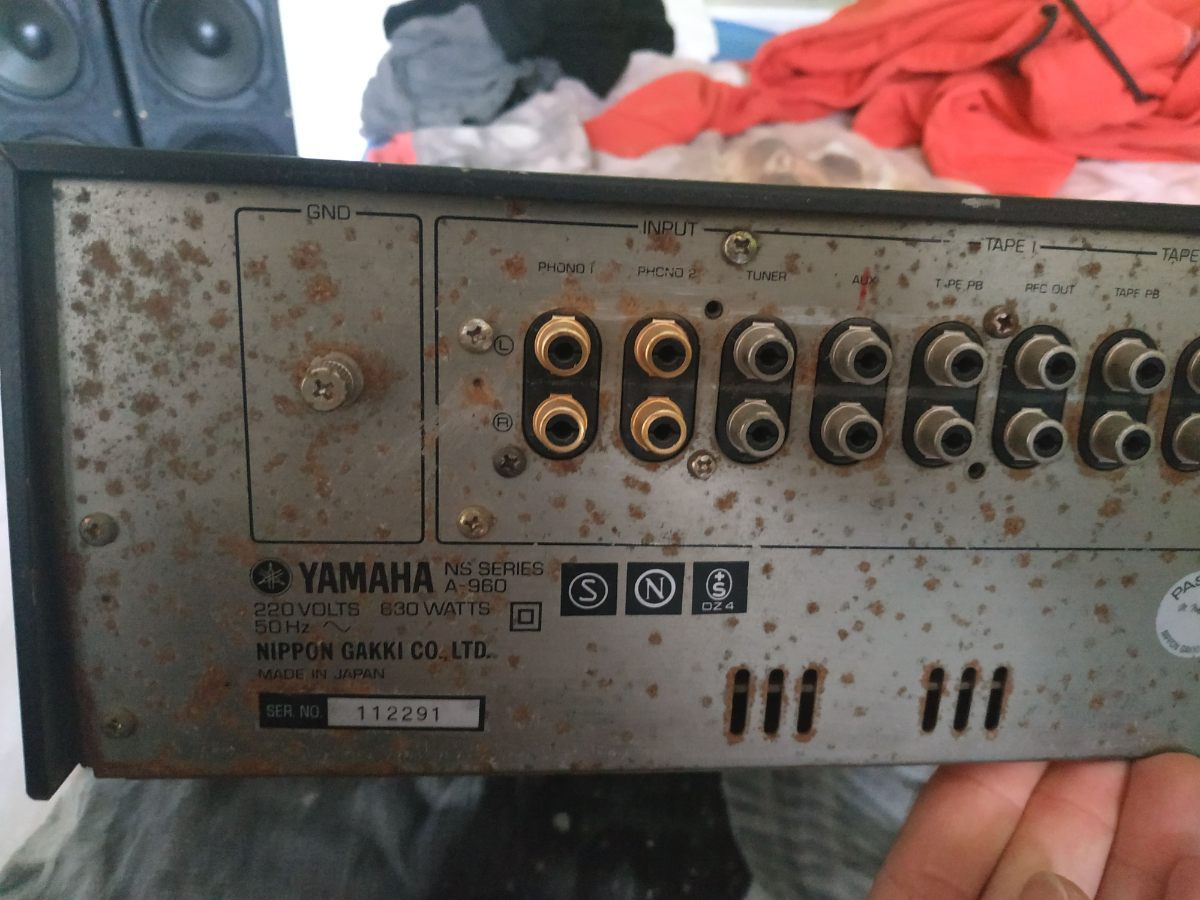

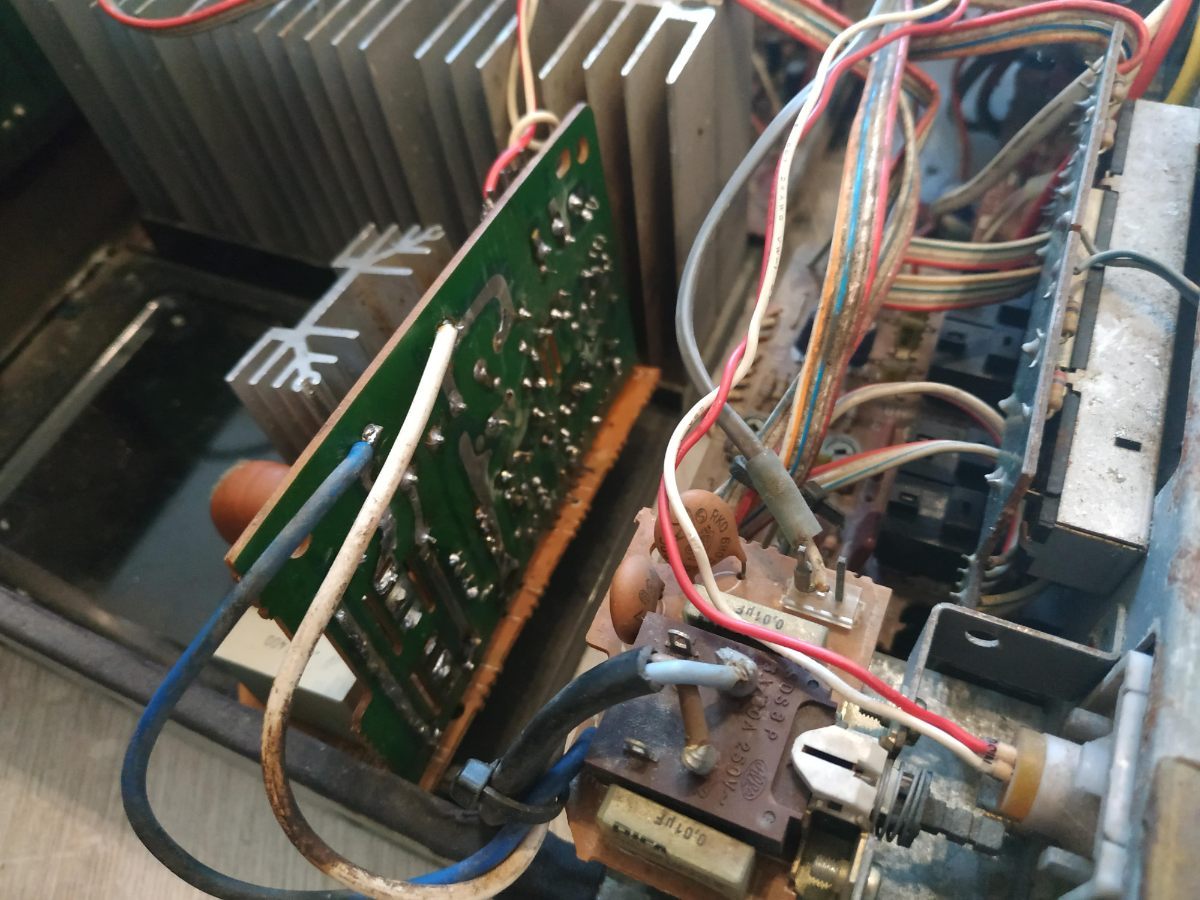

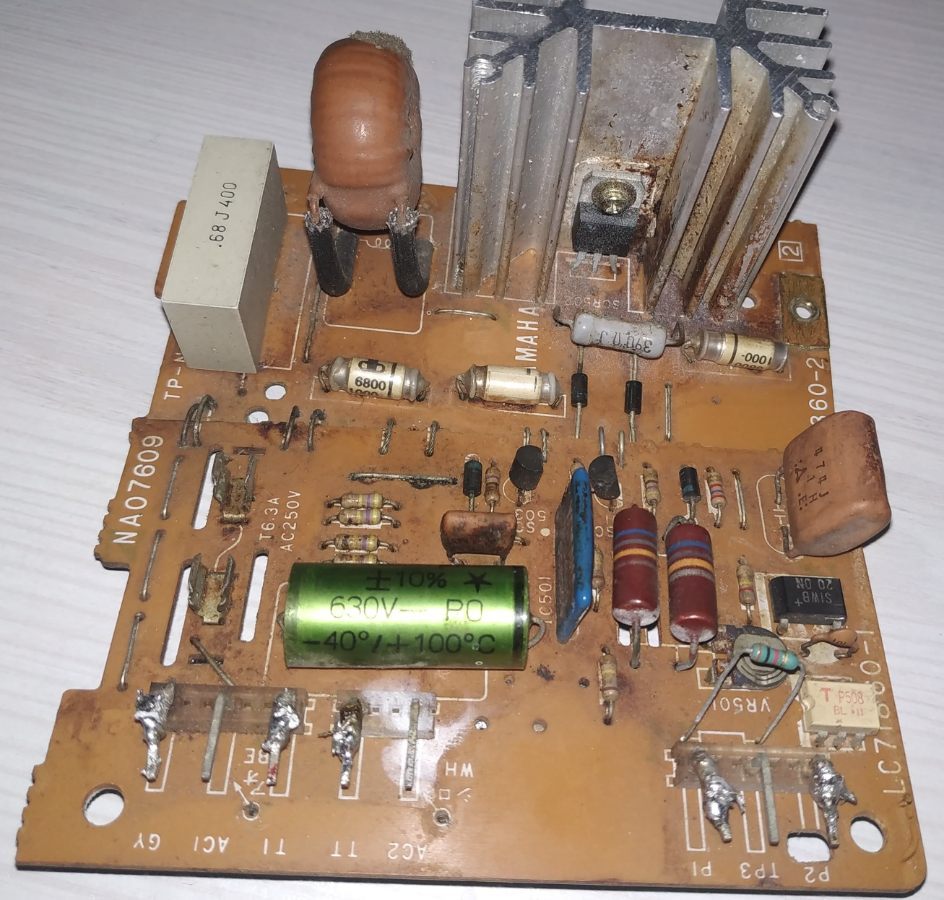

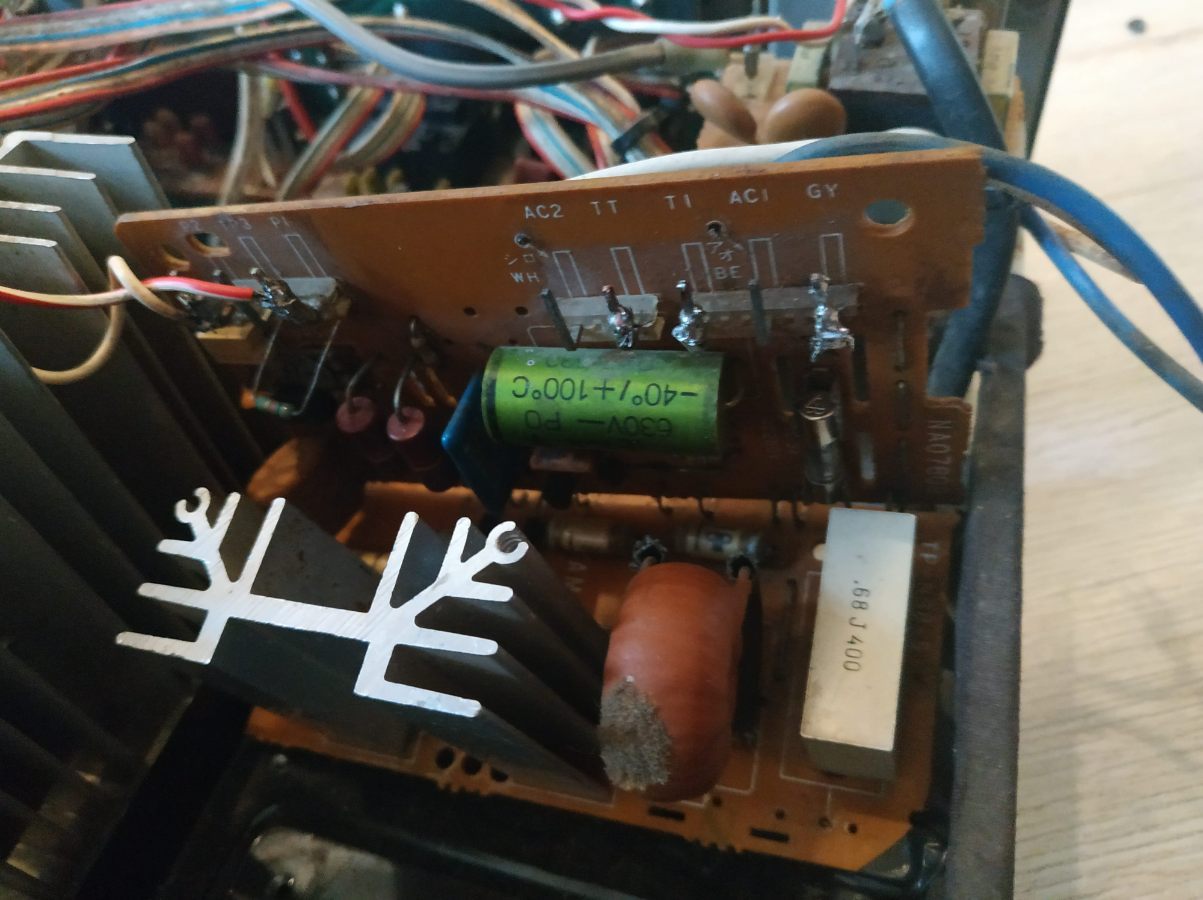

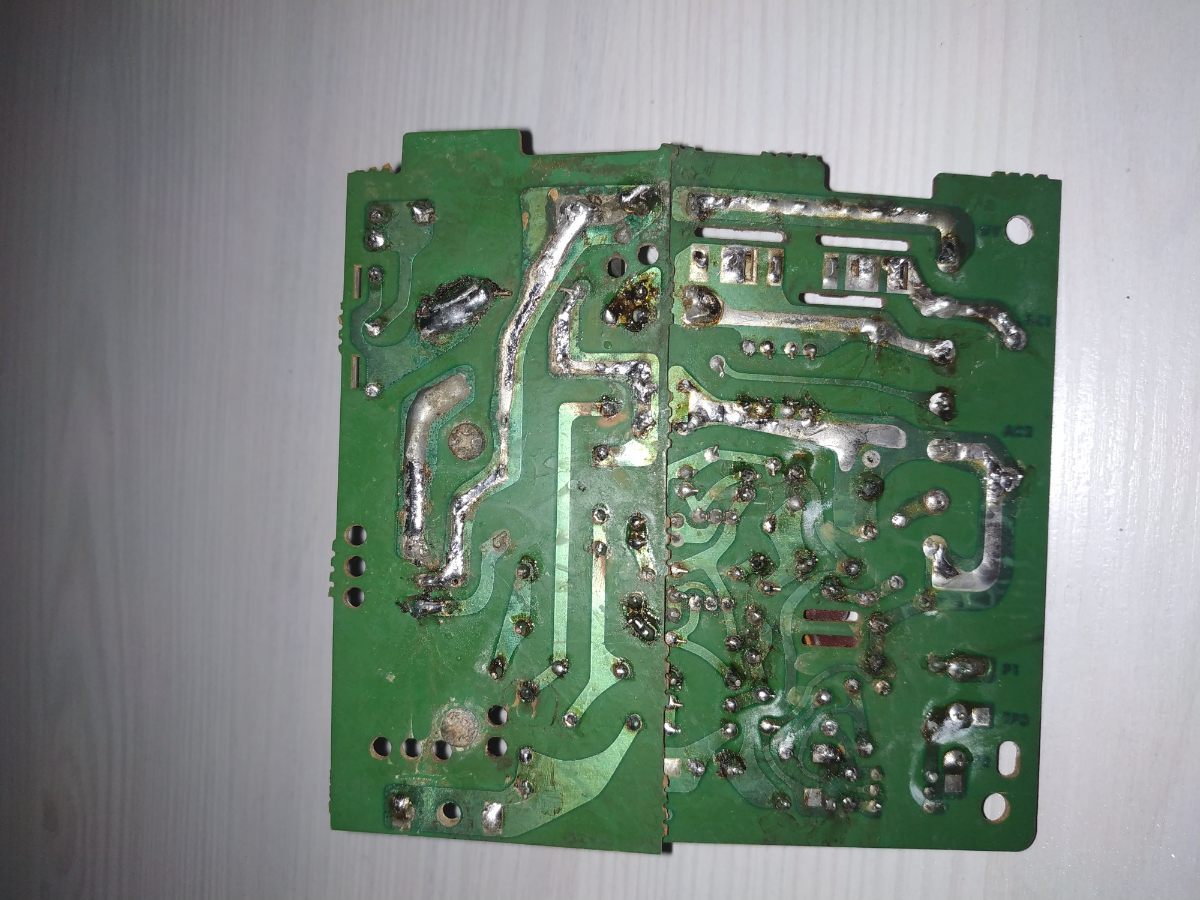

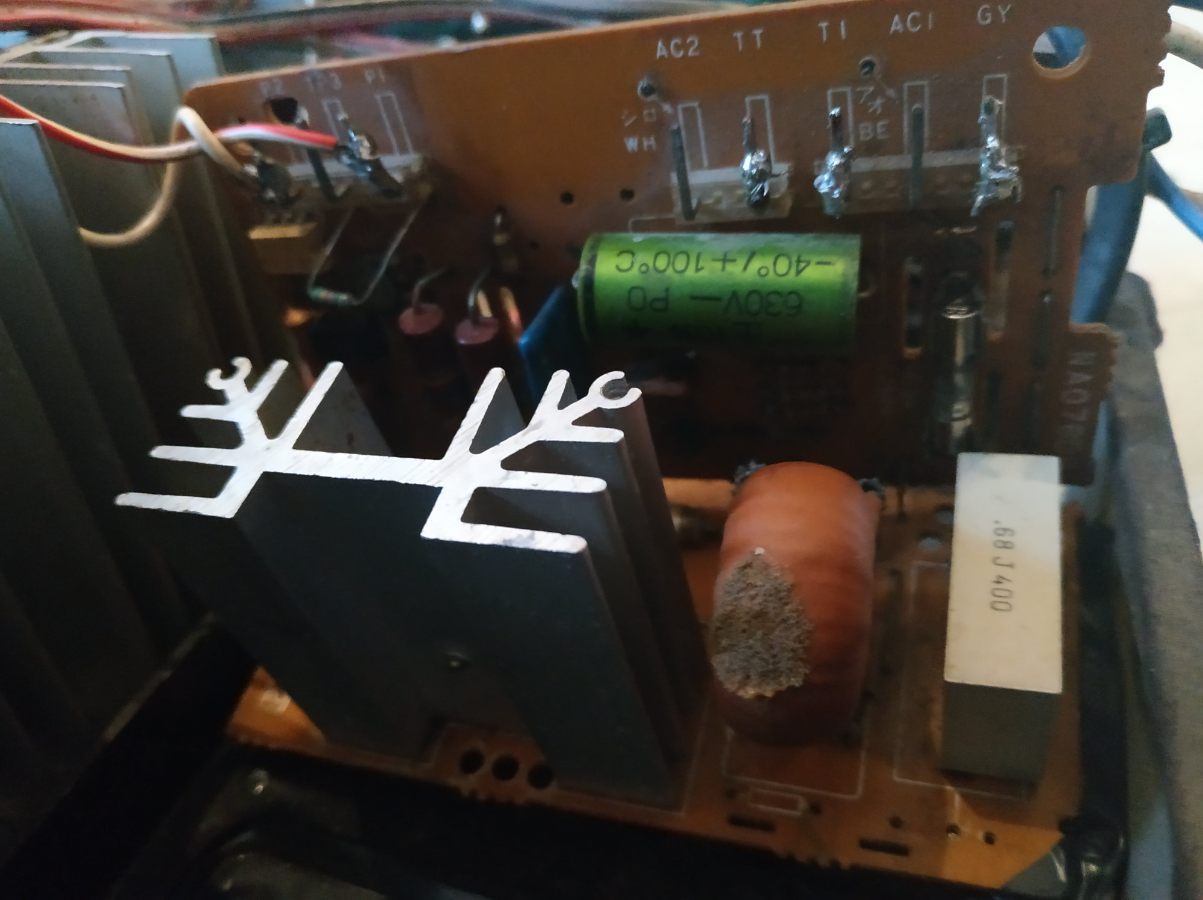

Witam. Mam wzmacniacz Yamaha A-960 i mam problem z podłączeniem zasilania. Podpowie ktoś gdzie podłączyć kable od transformatora do płytki przed nim? Ta płytka wydaje się być sprawna. Kable czerwony, pomarańczowy, czarny wiem gdzie podłączyć.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )








Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Daniel_68412 Stały bywalec

Daniel_68412

Opublikowano
Opublikowano
19 minutes ago, MaciekTEaM said:

Mam wzmacniacz Yamaha A-960 i mam problem z podłączeniem zasilania.

Zacznij od schematu - jest na hifiengine. Żeby to zreanimować czytanie schematu będzie niestety konieczne. Szanuje poziom wyzwania ale dużo nauki i cierpliwości przed Tobą.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
MaciekTEaM Nowicjusz

MaciekTEaM

Opublikowano
  • Autor
Opublikowano

Podłączyłem według schematu(mam nadzieje że dobrze) i wywaliło korki i spaliło bezpiecznik (6.3A).

podłączyłem tak:

Oznaczenie na plytce:       kolor kabla od transformatora:

              Gy                                      szary

              TI                                      Niebieski

              TT                                        biały



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Daniel_68412 Stały bywalec

Daniel_68412

Opublikowano
Opublikowano
1 hour ago, MaciekTEaM said:

Podłączyłem według schematu(mam nadzieje że dobrze) i wywaliło korki i spaliło bezpiecznik (6.3A).

Podłącz nieobciążone trafo przez żarówkę i bezpiecznik do 230v. Jak żarówka gasnie to pewno masz uszkodzona końcówkę mocy. Zawsze używaj ograniczenia czyli żarówki szeregowo. Na yt jest milion filmów w temacie.

Jak dopiero zaczynasz i chcesz się uczyć elektroniki to są dwa fajne kanaly: "rs elektronika" oraz "majsterkowanie i nie tylko"

No i polecam najpierw zapoznać się z zasadami bhp bo to nie są żarty.

Porażenie prądem - jedna ręka, wybuchające kondensatory, poparzenie łukiem no i wiecznie poparzona ręka od rozlutownicy 🙂

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
zjj_wwa Stały bywalec

zjj_wwa

Opublikowano
Opublikowano
12 minut temu, Daniel_68412 napisał:

 Jak żarówka gasnie to pewno masz uszkodzona końcówkę mocy.

A czy aby nie jak "mocno, pełną siłą zaświeci" ?
Proponuję sprawdzić w tej Yamaha, ohmomierzem lub testem diody, czy nie ma zwarcia między kolektorami tranzystorów mocy a radiatorem (czyli obudową), do której są zapewne przykręcone.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
MaciekTEaM Nowicjusz

MaciekTEaM

Opublikowano
  • Autor
Opublikowano

Nie działa również po odłączenie trafa od reszty wzmacniacza. Czy ta płytka przed transformatorem jest przetwornicą? I co robią przewody oznaczone P1 i P2?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Daniel_68412 Stały bywalec

Daniel_68412

Opublikowano
Opublikowano
1 hour ago, zjj_wwa said:

czy aby nie jak "mocno, pełną siłą zaświeci" ?

No że koledze korki wywala to już wiemy. Więc jak podłączy trafo bez podłączania wtórnych i żarówka zgasnie to pewno uwalona końcówka. Jak żarówka zaświeci bez wtórnych to znaczy że trafo uwalone.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
terminus Kompan

terminus

Opublikowano
Opublikowano

Powinien obejrzeć to realny elektronik, a nie wirtualni doradcy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach
terminus Kompan

terminus

Opublikowano
Opublikowano

Jest tu bardzo nietypowy zasilacz ze sprzężeniem zwrotnym między pierwotnym i wtórnym uzwojeniem trafa, z triakami.

Oddaj to komuś do naprawy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach
jaeger Poszukiwacz

jaeger

Opublikowano
Opublikowano

Tu jest schemat :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

Republika ziemniaczano buraczana pod przywództwem  podwykonawcy idei Haushoffera

Odnośnik do komentarza
Udostępnij na innych stronach

Dołącz do dyskusji

Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

Gość
Dodaj odpowiedź do tematu...

×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

  Dozwolonych jest tylko 75 emoji.

×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

×   Przywrócono poprzednią zawartość.   Wyczyść edytor

×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

×
 Udostępnij

Tematy

  • Ostatnio przeglądający   0 użytkowników

    • Brak zarejestrowanych użytkowników przeglądających tę stronę.
×
×
  • Dodaj nową pozycję...


Wykryto oprogramowanie blokujące typu AdBlock!


Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

Ok, wyłączyłem
Nie chcę
