DAC TDA1541 do Rpi

Scott L.F.

Przez Scott L.F. ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

Scott L.F. Poszukiwacz

Scott L.F.

Opublikowano
Opublikowano (edytowane)

Czesc



Mam pytanie do fachowców od cyfry

Plan jest taki :

Rpi+ Kali reclocker do tego DAC wg schematu z pdf + I/V PassD1

Czy to zadziała?

Dodatkowe pytanie 1 :

W necie wyczytałem ze aby Kali współpracuje tylko z DAC w trybie slave - może ktoś wyjaśnić?

Dodatkowe pytanie 2:

Na schemacie z pdf jest zwora/jumper JP1 . Do czego służy?





Z góry dzieki

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Scott L.F.
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jbnn Uczeń

jbnn

Opublikowano
Opublikowano

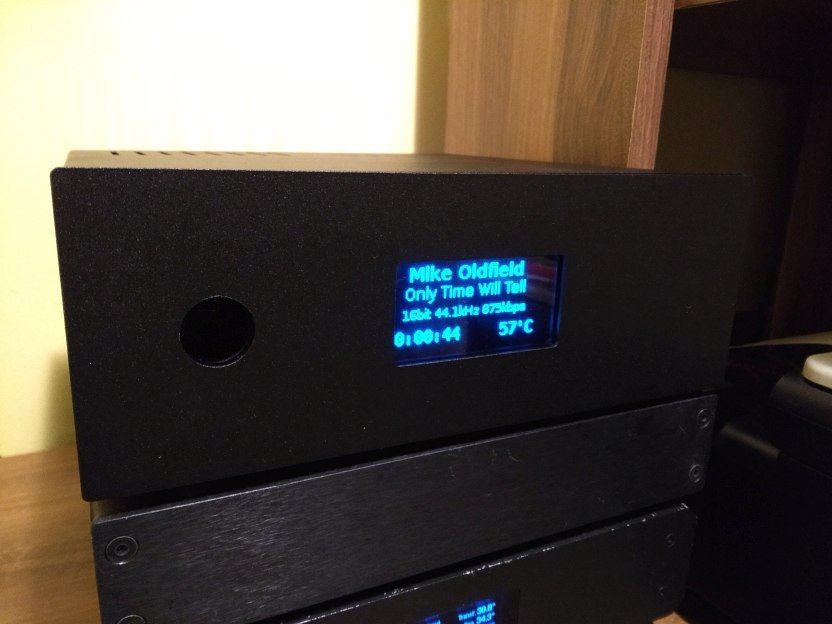

Powinno działać ale..  mam wątpliwości odnośnie poziomów wyjściowych z KALI. Mój player na bazie kitu AVT ma transceivery na linii I2S zapewniające konwersję do poziomu TTL.

Rpi 3 + Kali i wyprowadzenie I2S do DAC-a na TDA1541.

Oprogramowanie to DietPi skonfigurowane do połączenia z siecią domową przez wi-fi. Na dysku sieciowym wgrane są utwory w formacie FLAC, sterowanie to klient MPD na Androida (M.A.L.P.) i Cantata na Windows.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Scott L.F. Poszukiwacz

Scott L.F.

Opublikowano
  • Autor
Opublikowano

Dzięki za wpis

Zobacz tutaj-facetowi chyba zagrało..

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ponawiam pytanie o ta zworkę JP1 -do czego ona służy?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
kopik99 Poszukiwacz

kopik99

Opublikowano
Opublikowano (edytowane)

Idzie z gpio kali .

Ale i2s hedera maliny jest pod spodem.

Czy z niego na pewno ścieżki idą do kali na reclock a potem wracają na heder?

Pytam bo łączyłem Hifiberry z dac jedynym sygnałem z Hifiberry był clock.

Reszta szła z gpio i efekt był marny.

Skończyło się tym że za radą innych kupiłem chińskie amanero żeby się upewnić czy będzie lepiej.No i było sporo lepiej.

Teraz mam xmos Bułgara i nie ma porównania w jakości.

Bez kombinowania.

Nakładkę wywaliłem na eBay.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez kopik99
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Scott L.F. Poszukiwacz

Scott L.F.

Opublikowano
  • Autor
Opublikowano

Spójrz tu:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jbnn Uczeń

jbnn

Opublikowano
Opublikowano

Kali "tworzy" kompletny sygnał I2S, ma własne zegary i kolejkę FIFO - jest to zupełnie coś innego niż I2S z Maliny, nie ma nawet porównania....

Oczywiście można podłączyć przez USB, masz wtedy ścieżkę: I2S Maliny - USB Maliny - USB XMOS - I2S DAC.

A można prościej i bardzo dobrze: I2S Maliny - I2S Kali - I2S DAC.

Kali nie ma izolacji galwanicznej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
kopik99 Poszukiwacz

kopik99

Opublikowano
Opublikowano (edytowane)

Raczej masz DATA maliny przez usb-xmos- I2S DAC.Przyjrzyj się jakie możliwości ma I2SoverUSB.No i oscylatory NDK też są w standardzie.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez kopik99
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jbnn Uczeń

jbnn

Opublikowano
Opublikowano

Mam I2SoverUSB i w/g mnie jest to jedno z najlepszych urządzeń tego typu. Zależy co kto lubi.... Można przez Kali, można przez USB, można też przez SPDIF. Po to jest DIY, żeby próbować różnych rozwiązań.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
