2 godziny temu, Bogdan napisał:

Sugeruję 2 way na Beymach 12 lub 15 cali z dobrym driverem w tubie. U mnie gra to super.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Autor tematu chce budowac duze ogrody, a nie tuby 2 way w br.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
W dniu 21.03.2022 o 08:40, Ape napisał:

tyle żę te 98dB jest raczej Tobie niepotrzebne.

Licząc nawet 3 x 15" od Fonics, to po odpowiedniej  korekcji wyjdzie może 92-93dB, z kolei 2x SP-205/8 po "wycięciu" tych dipów, osiągną realnie też  92-93 dB i na pewno podział trzeba zrobić w okolicy 2-3kHz,

 Te wstęgi tutaj powinny być albo lepszej jakości (czyt. mieć możliwość niższego podziału), albo trzeba by użyć jeszcze jakiś głośnik pośredni, a wskazany głośnik wstęgowy użyć w roli "dopalacza w dipolu", czyli grającego do tyłu, , i to może być niezłe rozwiązanie.

PS. Tez bardzo lubię niskobudżetowe rozwiązania, dlatego z kolei osobiście rozważam użycie także w dipolu zestawienia 2x Dayton Audio PA130-8  w połączeniu z Seas DXT na górze, podział właśnie w okolicy 2-3kHz układ MTM jak u Ciebie. Ale podobnie jak w Twoim temacie, u mnie tez kolega podważył zasadność użycia tych tanich Daytonów,

Co do skuteczności 2xHW1500 jest głośniejszy i to znacznie od RBT95 - 3x będzie jeszcze głośniej - czyli trzeba mocniej ściszyć - będą grały na małych wychyleniach.

W zasadzie potwierdziłeś, że HW1500 będą bardzo dobre - podział ok. 280 Hz - czyli w tym projekcie lepsze woofery są niepotrzebne.

Co do SP205 - dlatego tnę na 5,1 kHz powyżej robi się nieciekawie. Może lepsza była by kopułka RS52 - ale ma niską czułość (poza tym taką konstrukcję już mam 4-way).

Czułość się przyda przy końcówkach w klasie A - 3-5W mocy i będzie głośno. Jakoś ostatnio ciągnie mnie w stronę małych mocy/małych zniekształceń - moje ucho to lubi.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
W dniu 21.03.2022 o 08:47, szpotek73 napisał:

Zamiast tego monacora dałbym visatona BG 20 ,do 10khz spoko

O i to jest dobra propozycja B200 to 930 zł/szt. - trochę za drogo

B20 - 182 zł/szt. - można rozważyć - jest lepszy od SP205?

No i ma 20 cm - a takie mi się podobają - duży średniotonowiec lepiej sobie radzi z wokalami.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by comen
Link to comment
Share on other sites

No i można jeszcze rozważyć taki Monacor SPM-200X/4 4.

Mam obecnie w jednych odgrodach i gra całkiem fajnie ale nie jest w ogóle filtrowany...

Ale jednak finalnie wolę na średnicy szerokopasmowe RFT L3401 lub 3402, tylko trzeba uważać bo coś w rodzaju odporności czy mocy jest podane jako 12VA.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Audiofilizm to: niewiedza dlaczego gra, a gra - pełnia szczęścia

Audioholizm to: wiedza dlaczego gra, a nie gra -dramat

Link to comment
Share on other sites
  • 1 month later...

Postanowiłem zrobić własną płytkę w KiCad  3-way active crossower

Tak to wygląda na podglądzie:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...

Projekt powoli prze do przodu...

Finalizują się obudowy z 2x 18 mm sklejka

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nastepnym razem mozesz wystawic w Monachium

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
W dniu 21.05.2022 o 20:52, xajas napisał:

Nastepnym razem mozesz wystawic w Monachium

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ładnie wyglądają. moich aż tak to nie odpicuję. Pytanie czy też tak dobrze grają?

Swoje to pewnie przytargam a AudioShow - tym razem to będę musiał zorganizować dostawczaka.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 3 weeks later...

Płytki dotarły - jeszcze nie przetestowałem, ale lutownica poszła w ruch.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...

No i gotowe. Jeszcze zgrywam ustawienia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
No i gotowe. Jeszcze zgrywam ustawienia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
"Mają rozmach sku..wen.. ny"
Taki cytat filmowy mi się dopasował z automatu, bez obrazy oczywiście

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

GŁOŚNIKOWY OPORNIK

Link to comment
Share on other sites
W dniu 23.05.2022 o 10:14, comen napisał:

Ładnie wyglądają. moich aż tak to nie odpicuję. Pytanie czy też tak dobrze grają?

Swoje to pewnie przytargam a AudioShow - tym razem to będę musiał zorganizować dostawczaka.

Forum nie fundnie większego pokoju DIY na AVS co by takie obiecujące kolumny skrzydła rozwinęły tak że to targanie bezowocne może być

Gratuluję wybranego kierunku i kibicuję

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Duże osiągnięcia pojawiają się wyłącznie wtedy gdy oczekiwania są duże

Link to comment
Share on other sites
17 godzin temu, xajas napisał:

powyzej oisales 3 way

co odtwarza gorny woofer a co te dwa dolne

Grają to samo. Górny ma swoją zamkniętą komorę, 2 dolne wspólną zamkniętą, średniotonowe komora otwarta

Jeszcze nie jestem zadowolony z basu - coś jeszcze jest nie tak. Na razie dostrajam, może trzeba będzie dodać wytłumienia

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
3 godziny temu, comen napisał:

Grają to samo. Górny ma swoją zamkniętą komorę, 2 dolne wspólną zamkniętą, średniotonowe komora otwarta

Jeszcze nie jestem zadowolony z basu - coś jeszcze jest nie tak. Na razie dostrajam, może trzeba będzie dodać wytłumienia

Masz jakis wykres z pomiaru kolumny? Fajnie byloby zerknac

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Gato Audio AMP-150 (klasa A/B), Aqua La Voce S2, Open Baffle DIY
Tellurium Q Ultra Black, Hijiri HCI-R10, Ricable + DIY
Link to comment
Share on other sites
3 godziny temu, comen napisał:

Jeszcze nie jestem zadowolony z basu - coś jeszcze jest nie tak.

Jak trafiles na wersje HW1500 z wysokim Qts, to nic dziwnego ze w klozecie z basem jest cos nie tak...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
3 godziny temu, xajas napisał:

Co masz na mysli piszac „cos jest nie tak“. Jak to stwierdziles?

Na razie ocenia ma słuch - mam dosyć dobre wyczucie.

Teraz końcówki mocy są zasilane akumulatorem. Dorobię jeszcze normalny zasilacz, no i w modułach mocy też przerabiałem kondensatorki wyjściowe. Także jest co zepsuć/poprawić.

Mam już gotowe moduły A class. Jak zestawię razem w pakiecie 6 końcówek to podłączę jak zagra

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

25 minut temu, meloV8 napisał:

Jak trafiles na wersje HW1500 z wysokim Qts, to nic dziwnego ze w klozecie z basem jest cos nie tak...

No cóż - trzeba próbować. Jak nie zagra zgodnie z moimi oczekiwaniami to zawsze można frezarką zrobić duży otwór z tyłu i będzie odgroda 🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 3 weeks later...

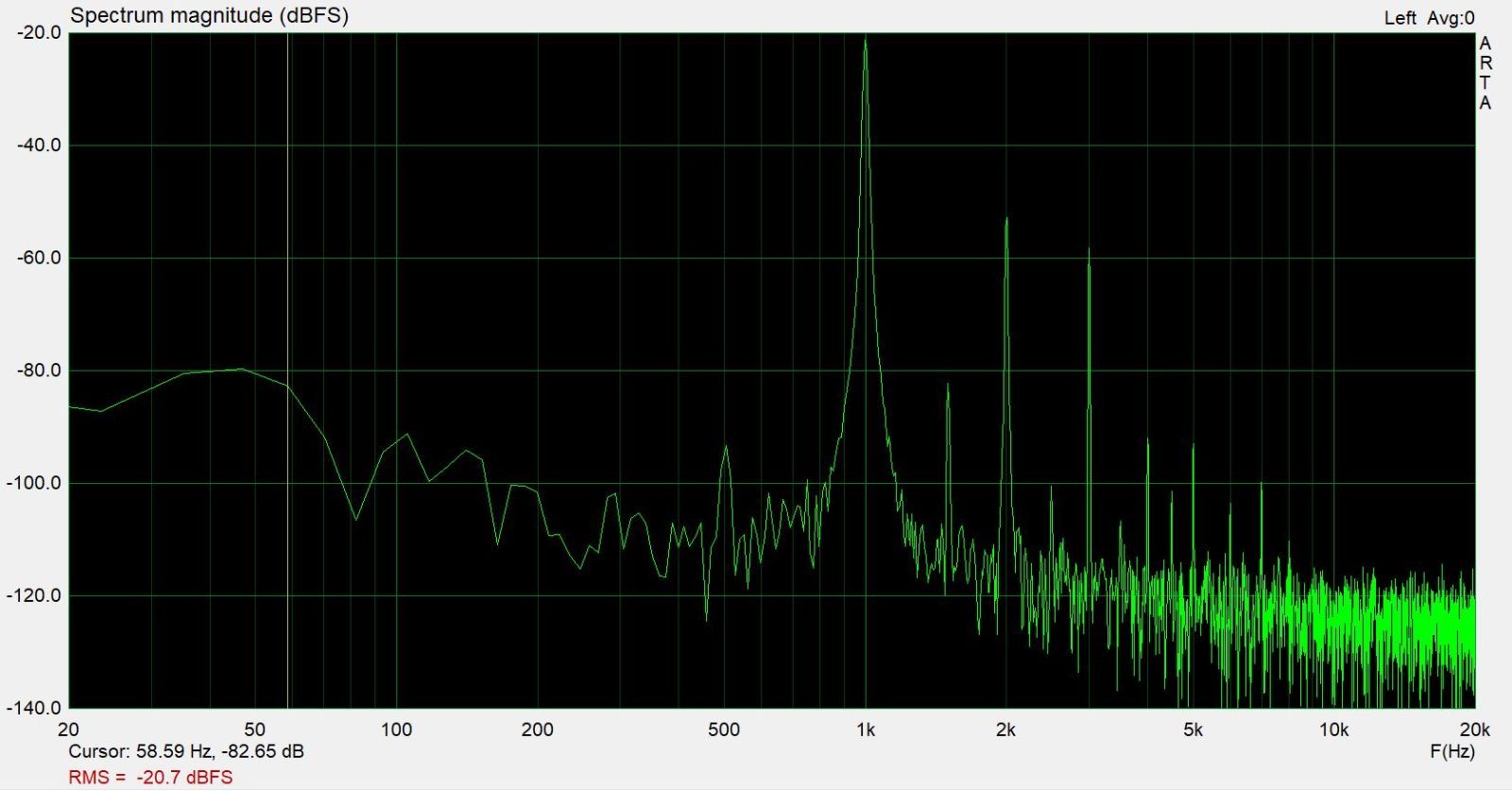

Dziś testy modułów w klasie A. Dołożyłem radiator bo po pierwszych testach stopiły się podkładki pod tranzystorami :), także jest ciepło.

Dźwięk jest dobry, jeszcze trochę trzeba dostroić tonalnie. No i trzeba wygrać przez parę dni to się zobaczy co dalej.

Może w jakiejś przyszłości zrobię mini passy? Ponoć grają lepiej od JHL1969. Do średnich i wysokich nie ma się co przyczepiać. Przy 12 V pąd całkowity  ok. 3,6 A. Ustawiłem na średnie i wysokie 0,4A i 0,7A na modułach basu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W kwestii najniższych częstotliwości, to jeśli nie zapakujesz do nich spawarki, to pierwsze z brzegu monitorki je zjedzą na avs we wspomnianej kwestii

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Link to comment
Share on other sites

Słowo klucz: Średni poziom głośności. Moje głośniki stroję na wierność przekazu, a nie na subbuferowe wrażenia.

Jak mamy efektywność 90db/1wat, to nawet z 1W czy 2W będzie dosyć głośno.

W mojej poprzedniej dużej kolumnie 4-way są moduły 60W D-klass, te basują dobrze. (były 2 razy na AS)

Może przetestuję na basie te moduły D-klass, ciekawe co będzie.

Ostatnio to przekombinowałem z przeróbkami modułów TDA2030 18Wat (na odgrodach dają ostro czadu), w dużych kolumnach nie zagrały na basie pewnie przez zły kondensator wyjściowy.

Teraz odsłuchuję A-klass moduły jak na zdjęciu i jest bardzo dobrze, szczegółowość i muzykalność na wysokim poziomie (jednak Seas FA22RCZ robi robotę - jesz bardziej szczegółowy niż SP205 Monacora), bass też jest fajny, ale jeszcze muszę dopracować strojenie, może zwiększyć tłumienie w komorze głośników.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
2 godziny temu, comen napisał:

Moje głośniki stroję na wierność przekazu, a nie na subbuferowe wrażenia.

Wierny przekaz to takze wierne odtworzenie czestotliwosci w zakresie "subbuferowym".

No chyba ze ci na tym nie zalezy. To ulatwia konstrukcje i strojenie w znacznym stopniu

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ja to wszystko rozumiem, ale nawet przy "najbardziej liniowym" strojeniu bez uwypuklania basu, trudno osiagnac w tym zakresie "glosno" majac do dyspozycji 1-2W.

Popatrz na przebieg charakterystyk przetwornikow w tym zakresie i na ile relne sa efektywnosci rzedu 90dB

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by xajas
Link to comment
Share on other sites
W dniu 11.03.2022 o 09:40, comen napisał:

Słuchałem sporo kolumn na drogich głośnikach i wiele z nich brzmiało słabo.

Lepiej nie napedzaj mi strachu, bo aktualnie bedzie budowany nastepny - niby docelowy - egzemplarz odgrod na drogich glosnikach i wlasnie mam obawy, czy nie okaze sie, ze te obecna na taniutkich glosniczkach wcale nie graja gorzej, a co gorsza, nawet lepiej 😞 Bo musze przyznac, ze obecne graja wyjatkowo dobrze i zarowno ja jak i dwoch kolegow znajacych moje rozne wczesniejsze kolumny stwierdzilo, ze nigdy wczesniej takiej jakosci dzwieku nie mialem u siebie. Ale z drugiej strony tez nie ma czemu sie dziwic, jesli projektowal mi je i w zasadzie budowal ( ja dostarczylem tylko wstepne konstrukcje i glosniki)  taki fachowiec w tej dziedzinie !

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

A ja tak się zapytam. Strojenie strojeniem, można zestroic kolumne idealnie równo (na podstawie pomiarów) ale czy mierzycie tez wzmacniacze i przedwzmacniacze ktore później są podlaczone do tych kolumn? Producenci jeśli juz podają jak wyglada prostokąt, to dla sygnału 1kHz ale tak szczerze to wlasciwie niewiele to mówi. Zastanawialiscie się jak wyglada prostokąt dla 20Hz? Juz taki ładny nie będzie a co za tym idzie basu moze nie być albo jego jakosc bedzie fatalna. Później tłumaczy sie to akustyką...

Analogicznie wyglada to dla wysokich czestotliwosci.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
3 godziny temu, Lutek napisał:

i wlasnie mam obawy, czy nie okaze sie, ze te obecna na taniutkich glosniczkach wcale nie graja gorzej, a co gorsza, nawet lepiej

Pieniądze nie grają.

Obecnie odsłuchuję to wszystkie woofery 15 calowe; od takich za 200zł do takich za 3000zł za przetwornik...

No i to co rzuca mi się w uszy:

Nikt nie zwraca uwagi na budowę membrany.

HW1500 czy 1800 grają dobrze bo mają pomarszczoną współosiowo membranę. Abstrahuję tu od parametrów predysponujących przetworniki do określonych obudów.

Takie membrany ładnie się gną. I jeszcze jedno. Ludzie muzykujący niegdyś w rozmaitych kapelach w swoim nagłośnieniu mieli właśnie tego typu budowy głośniki. Nie da się ukryć, że składy akustyczne (jazz,...) brzmią po prostu dobrze na tych przetwornikach...

To taka obserwacja na teraz.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tak przy okazji.

Zastanawia mnie brzmienie o określonej sygnaturze z wooferów na korzyść tego taniego i oto spektrum zniekształceń przy wymuszeniu 1kHz.

HW1500:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Głośnik 10 krotnie droższy:




W pierwszym przypadku membrana gładko się dzieli, tłumiąc przy okazji fale na powierzchni.

W drugim przypadku membrana masywna, sztywna, gładka. Tłumienie ma zapewniać są włóknistą strukturą. Jak widać łamiąc się mniej skutecznie tłumi fale powierzchniowe. Ciekawostka; powstają nawet częstotliwości pod harmoniczne 500Hz (proszę zwrócić uwagę).



Oba woofery w identycznej odgrodzie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • Pokaż nowe odpowiedzi
  • Join the conversation

    You can post now and register later. If you have an account, sign in now to post with your account.
    Note: Your post will require moderator approval before it will be visible.

    Guest
    Reply to this topic...

    ×   Pasted as rich text.   Restore formatting

      Only 75 emoji are allowed.

    ×   Your link has been automatically embedded.   Display as a link instead

    ×   Your previous content has been restored.   Clear editor

    ×   You cannot paste images directly. Upload or insert images from URL.

     Share



    • Recently Browsing   0 members

      • No registered users viewing this page.
    ×
    ×
    • Create New...


    AdBlock blocking software detected!


    Our website lives up to the displayed advertisements.
    The ads are thematically related to the site and are not bothersome.

    Please disable the AdBlock extension or blocking software while using the site.



    Registered users can disable this message.
