Wzmacniacz 6S33S budowa i wymiana opinii

[Krym]

1 granie na "pająka ",muszę zakupić 2 rezystor precyzyjny.20 k za mało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Niech troszkę pogra dopóki nie opanuje teorii,odnośnie zwiększenia napięcia na anodzie z 160 do 200v.

Pytanie do wszystkich jakie elementy odpowiadają za  modyfikacje napięcia .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jedno jeszcze napiszę przy 180 mA i165 v gra świetnie także.

Chciałbym zrobić jednak najpierw jak w projekcie.

Ktoś się zna na tych powielaczach napięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Września 2022 przez Krym
Błąd.w opisie

[Krym]

Wiatrak dołożę,wszystkim zalecam na ten duży radiator.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Zerknij proszę na schematy,może na coś wpadniesz.Jak będziesz coś miał na myśli to pisz.Przez weekend  sama teoria,dopiero jak będę w przyszłym tygodniu to będziemy lutować i zamieniać elementy w zasilaczu.

Ja także  poczytam w mądrych książkach o technice lampowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

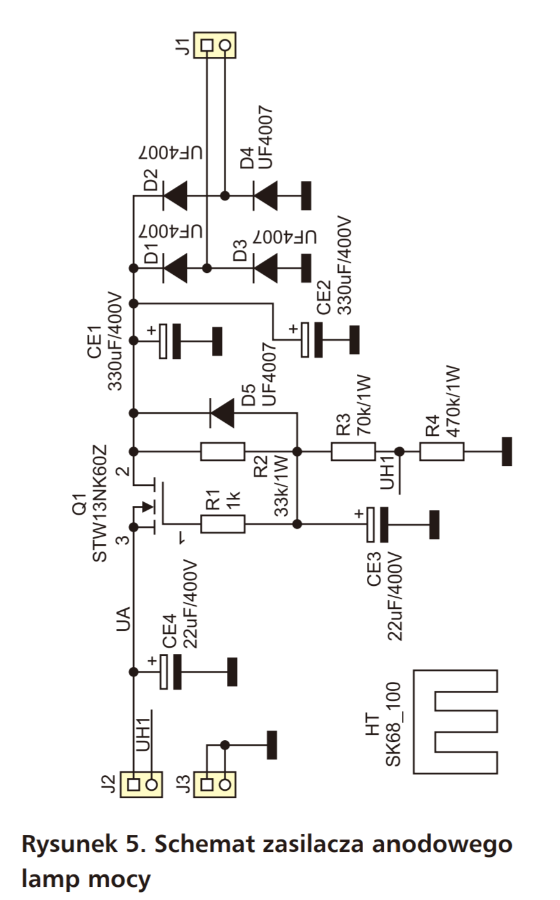

R 2  na płytce zasilacza  lamp mocy, musiałem pomylić wartości.Sprawdzę .33 k powinno być zobaczymy co tam wsadziłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Nie pomyliłem rezystora tylko zaniżone są napięcia na pierwotnych tj:151,6 przedwzmacniacz, i 158,2 anodowe AC.

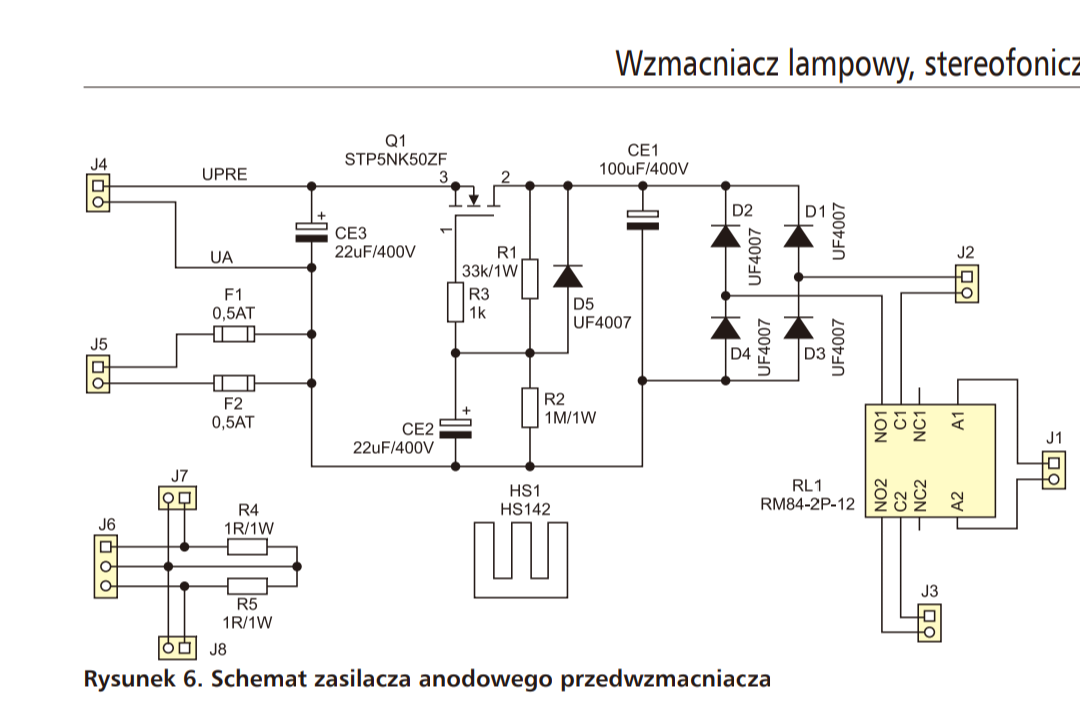

Dopiero gdy zmieniłem rezystor R2 płytka Anodowego i R1 na  przedwzmacniaczu z 33 k do 1k otrzymałem napięcia :196,3 anodowe,392 v przdwzmacniacz DC.

SZCZENA MI OPADŁA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Pomiary AC z wyjętymi lampami,miernikiem Uni-T UT136C+

Pri 227 v

SEC 1, 174,8v

SEC 2 ,163,2v

SEC 3,90,1v

SEC 4,13,1v

SEC 5,13 v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Proszę wszystkich o pomoc,myślę że napięcia na wtórnych sekcjach powinny być o  wiele wyższe bez obciążenia,a tu pokazuje jakby  były już obciążone.Na transformatorze specyfikacja mówi o napięciach pod obciążeniem.

Proszę wszystkich o poradę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

... zasil trafo właściwym napięciem / 230  V /, np przez autotafo, obciąż uzwojenia prądami nominalnymi i będziesz wiedział co to jest warte.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Podaję poniżej wartości napięć na jałowo, przy napięciu w sieci równe 230V

Sec I: 12,6V (4,5A) --> 13,3V

Sec II: 12,6V (4,5A) --> 13,3V

Sec III: 12,6V (1,5A) --> 13,3V

Sec IV: 160V (0,15A) --> 166,2V

Sec V: 170V (0,85A) --> 178,4V

Sec VI: 90V (0,1A) --> 92,8V



Moje pomiary

Pomiary AC z wyjętymi lampami,miernikiem Uni-T UT136C+

Pri 227 v

SEC 1: 174,8v

SEC 2 :163,2v

SEC 3:90,1v

SEC 4:13,1v

SEC 5,13 v



Wychodzi że  trafo  zrobione miodzio, zważywszy iż w sieci miałem 227 AC.

No to dlaczego nie mogę uzyskać  swobodnie 420 v na anodowym  lamp mocy i 200 przedwzmacniacza na anodowym,dopiero jak wstawiłem R2 1 k zamiast 33k zbliżyłem się odpowiednio do 200 i 400 .

Zauważyłem przytym stuknięcie w głośnikach(myślę że przez zbyt mała wartość rezystora .

Lepiej by było gdyby trafo miało zapas tych "voltów ",dałbym większy rezystor.



CHYBA ZE PROJEKT RAFA ZANIZONY.

A TU BYLBY WINNY SZANOWNY STWÓRCA PAN ADAM TATUŚ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

2 godziny temu, Lisor napisał:

... zasil trafo właściwym napięciem / 230  V /, np przez autotafo, obciąż uzwojenia prądami nominalnymi i będziesz wiedział co to jest warte.

Nie mam autotransformatora,zamówię 2 transformator jeśli żeczywiscie  trafo jest za słabe .,o te 10 v na jałowym dla anodowego lamp mocy i przedwzmacniacza  trzeba dołożyć.Z odczepami na 230 i 240 v pierwotne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Po pierwsze sprawdź napięcia ale pod obciążeniem, jeżeli trafo jest dobrze policzone i wykonane to pod obciążeniem powinieneś mieć właściwe napięcia.


ja się już pare razy spotkałem ze na sucho wcale nie musi być różnicy jak na obciążeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

W dniu 5.10.2022 o 21:11, Krym napisał:

Nie pomyliłem rezystora tylko zaniżone są napięcia na pierwotnych tj:151,6 przedwzmacniacz, i 158,2 anodowe AC.

Dopiero gdy zmieniłem rezystor R2 płytka Anodowego i R1 na  przedwzmacniaczu z 33 k do 1k otrzymałem napięcia :196,3 anodowe,392 v przdwzmacniacz DC.

SZCZENA MI OPADŁA.



Tu pisalem

Pod pełnym obciążeniem .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

A sorki, to jeżeli Ci aż tak siada napięcie na wtórnym reklamuj trafo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

A co powiesz o ty że  trafo do projektu ma zaniżone napięcia anodowe lamp  mocy i przedwzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Ja u siebie mam dokładnie wg danych z projektu i nie mam nic za nisko a lampy pracują idealnie w punkcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Więc reklamacja "Transformator nie utrzymuje parametrów pod obciążeniem."

Pozdrawiam .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

W mojej opinii dokładnie tak - jeżeli zamawiasz trafo wg jakichś parametrów to powinno zostać tak dobrane i wykonane aby je trzymać, a tu mamy przykład źle dobranego lub wykonanego trafa.

A jak się kształtują napięcia pod pełnym obciążeniem:

Sec I: 12,6V (4,5A) --> 13,3V

Sec II: 12,6V (4,5A) --> 13,3V

Sec III: 12,6V (1,5A) --> 13,3V

Sec IV: 160V (0,15A) --> 166,2V

Sec V: 170V (0,85A) --> 178,4V

Sec VI: 90V (0,1A) --> 92,8V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Sprawdzę jeszcze czy  pomoże dołożenie 1k do tego co jest wlutowany ,będzie 500 ohm.

Jak podniesie się napięcie do tych 200 v DC  na anodowym lamp mocy i 420 v DC na przedwzmacniaczu   to się będę zastanawiał konkretnie nad reklamacją.

Moje wnioski są takie,że trafo zostało wykonane w dole  tolerancji,gdyby były w moim trafię wszystkie napięcia w górnym zakresie na biegu jałowym  to byśmy otwierali szampana i słuchali muzyki .

Pierwotne 230V

Sec I: 12,6V (4,5A) --> 13,3V

Sec II: 12,6V (4,5A) --> 13,3V

Sec III: 12,6V (1,5A) --> 13,3V

Sec IV: 160V (0,15A) --> 166,2V

Sec V: 170V (0,85A) --> 178,4V

Sec VI: 90V (0,1A) --> 92,8

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Żarzenie masz w sumie ok i zapewne będziesz je musiał zbić bo będzie za wysokie - tak było u mnie

Co do HV to już gorzej bo tu widać trochę słabo to przeliczyli - ja jak składałem ten układ to nie musiałem się bawić z żadnymi rezystorami, cudami itp. Po prostu podłączyłem trafo i działa - jedynie musiałem kombinować z żarzeniem jak napisałem wyżej.

Zmierz jak masz możliwość wtórne pod obciążeniem (ale mierz na trafie) i jak będą poniżej wartości zamówionych masz reklamację jak będą ok to znaczy że coś w układzie Ci nie gra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Października 2022 przez Mufcore

[Krym]

Jutro przy dokładaniu rezystorów na pewno sprawdzę i napiszę.

W między czasie dowiedziałem się że trzeba uważać na zaduze różnice między   źródłem a bramką na tym naszym mosfet wysoko napięciowym więc wychodzi na to że u mnie nie mam się co bać,będzie takie samo (prawie)

Najgorsze że słychać było stukot w głośnikach podczas załączania anodowego jak przekaźnik cyka.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Słucham z nowymi ustawieniami 422 lampy mocy i 212 v DC  na przedwzmacniaczu 180 mA  Bias.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

R 3-500 ohm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Miał ktoś możliwość porównania tej konstrukcji z jakimś PP na EL84?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Hej,

tak miałem okazję do porównania z PSE AN i PP AN na EL84 i wg mnie ten gra najprzyjemniej jeżeli chodzi o brzmienie lampowe.

Granie pentodowe ma mniej z lampy a więcej jakby z tranzystora i jest bardziej precyzyjne i szczegółowe ale w bezpośrednim porównaniu mniej przyjemne dla ucha. Przy bardzo szybkich dźwiękach trochę się 6S gubi.

Dla mnie obecne połączenie które posiadam czyli monobloki UGODA i ten 6S33S jest połączeniem na dzisiaj idealnym, trioda gra z gramofonem i muzyką bardziej klasyczną, blusem, itp. a UGODA daje czadu z metalem i rokiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen]

Dobry, sprawdzony schemat z opisem, bardzo dobre brzmienie, to tak jak by ktoś kiedyś chciał zbudować wzmacniacz na 6C33C bez zbędnych wydumek i wodotrysków

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Odpala za pierwszym razem, zamiast zasilania anodowego sterowników można zastosować stabilizator Salas HV, to taka moja preferencja.

Są dwa wzmacniacze, Borys na 6SN7 + 6C33C oraz Diablo na 6H6П, 6H1П-EB + 6C33C

Warto odwiedzić tą stronę, daje trochę podstawowej, przystępnej wiedzy o urządzeniach audio i nie tylko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Października 2022 przez oxygen

[Krym]

Wracam co jakiś czas na tą stronę wiele rozwiązań można podpatrzeć,jak właśnie rozbudowane zasilacze,wskaźniki wychyłowe topologia układu.

Ja zerkam jeszcze na tą stronę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Z racji tego że napięcie w sieci u mnie  różni się  w zależności lato zima (227 albo latem 247 myślę nad takim sprzętem,cena myślę do zakceptowania .

Jak macie co s ładniejszego z wyglądu to dawajcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

A to nie przez przypadek jest autotransformator

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ten ma 500va,jest to autotransformator , ustawię 230 v tak jakie mam  na transformatorze pierwotne i powinno śmigać.

Myślałem że są to drogie sprzęciory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen]

33 minuty temu, Krym napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ten ma 500va,jest to autotransformator , ustawię 230 v tak jakie mam  na transformatorze pierwotne i powinno śmigać.

Myślałem że są to drogie sprzęciory.

Moim zdaniem bez sensu wydane pieniądze, nic to nie da. Jak już to UPS ONLINE ale tylko ONLINE (zwykły UPS nic nie da) i najlepiej starego typu. Mam taki z kilkoma opcjami dedykowany do sprzętu telkom lub medycznego, galwaniczna separacja, generuje sinusoidę zsynchronizowaną z siecią, stabilizuje napięcie z dokładnością 0,5V, żadnego syfu na wyjściu, zero zakłóceń, czysta sinusoida, poszukaj na allegro, olx czy sprzedajemy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Tak sobie pomyślałem  że gdy będę miał 247 v latem to mi zrobi 230v a jak teraz 227 v to także dobije do 230v.

Natomiast stabilizację i wygładzone napięcie to mam w zasilaczu wzmacniacza no  i oczywiście izolacje galwaniczna  zapewnioną przez toroidy .pl.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
