16 godzin temu, Krym napisał:

Natomiast stabilizację i wygładzone napięcie to mam w zasilaczu wzmacniacza no  i oczywiście izolacje galwaniczna  zapewnioną przez toroidy .pl.

Ty tak na serio ? Jak myślisz, po co są takie systemy do zasilania np. sprzętu telekomunikacyjnego lub medycznego, który i tak ma własne zasilacze wysokiej klasy, zapewniające wg Ciebie separację, stabilizację, brak syfu ? No cóż...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Na spokojnie  kolego,czy te zalicze w naszych sprzeciorach to są nic nie warte przeglądałem wczoraj wzmacniacz "Diablo"

Czy ten tytułowy nawet na mosfecie ,robotę robi chyba.

Zamówiłem ten drugi autotransformator,nawet jak go nie będę używał stale przy odsłuchach to zostanie do uruchamiania  wzmacniaczy.

Na koniec pisząc to w końcu sprawdzę swój transformator napięciem 230 v i zobaczę  jakie napięcia będę miał na pre i lampach mocy.

Wszystko to za 230 złociszy,przy kwocie za cały projekt to  to nic bo trzeba to napisać troszkę wyszło a jeszcze nie mam spodniej płyty  i  stopek,no i kolumny by się przydało zrobić do triody .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Października 2022 przez Krym
Edycja

[Krym]

Gra,cisza w głośnikach.Bez podanego sygnału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bolo_senor]

@Krym to jest Ukraina

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Stycznia 2023 przez bolo_senor

[SVS]

W dniu 17.04.2022 o 22:29, SVS napisał:

6C33C jest bardzo niestabilny ze stałym offsetem, więc nie można regulować prądu anodowego za pomocą prostego potencjometru. Musisz użyć automatycznego przesunięcia, które nie jest dobre dla dźwięku i emituje dużo ciepła, lub stałego przesunięcia z obwodem monitorowania prądu anodowego. To najlepsza opcja.
Transformator wyjściowy jest zwykle nawinięty grubym drutem, więc bezpiecznik jest zbędny. Dodatkowo lampa ma bardzo niską impedancję, więc przebicia elektrycznego w transformatorze (jak w przypadku pentod) nie będzie.

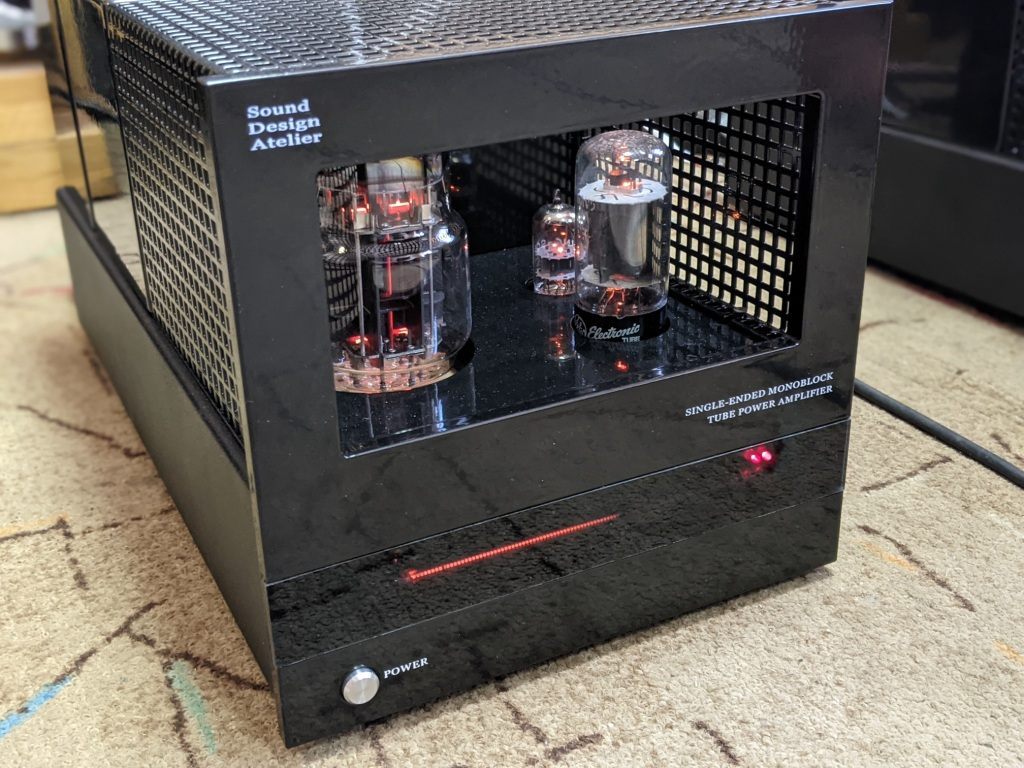

Dodam zdjęcie moich wzmacniaczy. Mają moc 20 watów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Takie monobloki można teraz usłyszeć w Warszawie.
Adres salonu: Chmielna 9B local 5.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SVS]

23 godziny temu, SVS napisał:

Takie monobloki można teraz usłyszeć w Warszawie.
Adres salonu: Chmielna 9B local 5.

Przepraszamy, adres jest błędny: poprawny numer to 98, a nie 9B.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ssccoott]

Cześć wszystkim . Mam maly problem z tym projektem. Mam wszystko złożone i postanowiłem sprawdzić wszystkie napięcia bez lamp. W transformatorze napięcia ksiązkowe , lekko zawyżone o kilka volt , żarzenia z 12,6v ~ na 13,1v~. I tu zaczyna sie kłopot , na żarzenu lamp pre mam 18v i to jest nawet logiczne bo napięcia po wyprostowaniu wzrasta o pierwiastek z 2 i z 13,1v~ ,robi się 18 stałego na 7i8 nodze. Czy zostawić te 18v żarzenia , włożyć lampy i czekac az je wysadzi czy coś zadziałać.  Jesli tak to proszę o podpowiedz..dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

A czemu zmiennym nie chcesz żarzyć?

To nie są lampy bezpośrednio żarzone więc przydźwięku być nie powinno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ssccoott]

 Tak wynika z projektu Avt , to rzazenie wykorzystywane jest jeszcze do opóźnionego załączania

anodowego, przy innych projektach od Avt nie było najmniejszych problemów z napięciami,  wszystko tak jak załozył projektant .A po drugie nie czuję sie puki co,   na siłach zeby wprowadzac własne poprawki i udoskonalenia. To jest mój 4 wzmacniacz diy po el83 , kt66 i 300b , przy pierwszym nie miałem zielonego pojęcia o elektronice , nie chcę sie uczyć z ksiązek czystej teori , a tak podczas budowy (praktycznej )wiedza staje sie bardziej przyswajalna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Roman_66094]

Super to wygląda

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Witam

Co do żarzenia lamp to  proszę mierzyć  napięcia  po włożeniu lamp do układu  i wtedy dopiero podmieniać rezystor  w zasilaczu  celem ustalenia właściwego napięcia.

Obudowa super, proszę napisać więcej  o powstawaniu tej obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ssccoott]

5 minut temu, Krym napisał:

Witam

Co do żarzenia lamp to  proszę mierzyć  napięcia  po włożeniu lamp do układu  i wtedy dopiero podmieniać rezystor  w zasilaczu  celem ustalenia właściwego napięcia.

Obudowa super, proszę napisać więcej  o powstawaniu tej obudowy.

Super dzieki za podpowiedz, poprzednie  konstrukcje które robiłem miały stabilizatory napięc , wiec sie nie obawiałem , w tym przypadku miałem trochę niepewności...po prostu szkoda lam na eksperymenty...dzięki. co do obudowy podeślę link na yt, dotyczy on budowy gramofonu ale proces stolarki jest taki sam. Gdyby były jakies pytania co do stolarki prosze pytać , jestem stolarzem i chętnie pomoge.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Darodff]

Nie przejmuj się tymi różnicami w napięciu żazenia lamp, lampy mają sporą tolerancję i sporo znosza szczególnie te "ruskie".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

36 minut temu, Darodff napisał:

Nie przejmuj się tymi różnicami w napięciu żazenia lamp, lampy mają sporą tolerancję i sporo znosza szczególnie te "ruskie".

Dla większości lamp jest podana odchyłka żarzenia a różnica 13 a 18 volt jest dość spora. Jeśli napięcie pod obciążeniem nie "przysiadzie" będzie się wydzielać dużo większa moc na żarniku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

2 godziny temu, ssccoott napisał:

Super dzieki za podpowiedz, poprzednie  konstrukcje które robiłem miały stabilizatory napięc , wiec sie nie obawiałem , w tym przypadku miałem trochę niepewności...po prostu szkoda lam na eksperymenty...dzięki. co do obudowy podeślę link na yt, dotyczy on budowy gramofonu ale proces stolarki jest taki sam. Gdyby były jakies pytania co do stolarki prosze pytać , jestem stolarzem i chętnie pomoge.



Raczej bym zamówił  taką jakby było można,metalowe części także twoja robota.

Szkoda że cię wcześniej nie było w tym wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ssccoott]

Wszystko własna twórczość...nie robie takich rzeczy zarobkowo, ale gdyby była ogromna potrzeba to może da sie coś wykombinować w wolnej chwili.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Będę jeszcze robił OTL na "Diabłach" to się odezwę.Dziekuje z góry za pomoc .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SVS]

W dniu 26.11.2023 o 17:13, ssccoott napisał:

Cześć wszystkim . Mam maly problem z tym projektem. Mam wszystko złożone i postanowiłem sprawdzić wszystkie napięcia bez lamp. W transformatorze napięcia ksiązkowe , lekko zawyżone o kilka volt , żarzenia z 12,6v ~ na 13,1v~. I tu zaczyna sie kłopot , na żarzenu lamp pre mam 18v i to jest nawet logiczne bo napięcia po wyprostowaniu wzrasta o pierwiastek z 2 i z 13,1v~ ,robi się 18 stałego na 7i8 nodze. Czy zostawić te 18v żarzenia , włożyć lampy i czekac az je wysadzi czy coś zadziałać.  Jesli tak to proszę o podpowiedz..dzięki

Większe napięcie jest dobre. W takich przypadkach wykonuję następujące czynności:
- Wyznaczam rezystancję grzejnika w stanie nagrzanym (tylko prawo Ohma).
- Biorę rezystor o tej rezystancji i w przybliżeniu obliczony dodatkowy rezystor i podłączam je do uzwojenia.
- Dodatkowy rezystor dobieram na podstawie wyników rzeczywistych pomiarów.
Rezystor ten zwiększa niezawodność lampy, zmniejsza wyrzut prądu zimnego grzejnika po jego włączeniu.

Należy wziąć pod uwagę, że na biegu jałowym i pod pełnym obciążeniem napięcia na uzwojeniach będą różne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ssccoott]

Mam pytanie odnośnie swojego wzmaka. Mam go zrobionego wg schematu. Wszystko jest porządku,ujemne napiecie na siatce przy uruchomieniu -100v. Miałem wówczas około 80mA , 0,08v . Wzmak sie rozgrzewał około 2godziny i po tym czasie spróbowałem ustawic bias na 0,18v rezystorem nastawnym , niestety regulacją ustawic mozna na siatce najmniej -95v (rezystor nastawny regoluje napiecie ujemne od-95 do -125) co daje bias w okolicach 90mA , ani grama więcej. Nie mam zielonego pojęcia jak to ugryźć , proszę o pomoc. Wszystko sprawdziłem,  czy czasem nie pomylone są wartości rezystoŕow ale jes ok , na anodowym jest 225v, a rezystor katodowy mierzący spadek napięcia ma 1 ohm...pomocy, uczę sie dopiero.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

W dniu 28.07.2023 o 21:35, SVS napisał:

Przepraszamy, adres jest błędny: poprawny numer to 98, a nie 9B

Powiedz mi kolego gdzie dokładnie mieści się twoja firma w Ukrainie?
