Regeneracja kolumn tonsil (zgp 20/8-062 eksportowe?), kilka pytań

roger_play · 21 Kwietnia 2022

Cześć wszystkim. Dawno temu kupiłem takie niesprawne kolumienki za parę groszy na giełdzie staroci. Teraz naszła mnie w końcu ochota , aby przywrócić je do życia i postawić w garażu. Nie jestem specjalistą, ale trochę zgłębiłem temat i mam kilka pytań.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

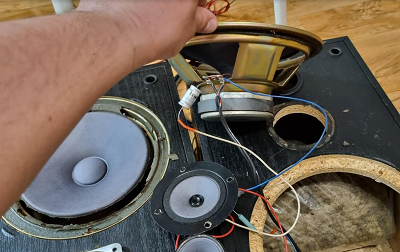

Siedzą tam:

TONSIL GDW 5/40/3 40W 8ohm - spalone
TONSIL GDW 9/15/6 15W 8ohm - spalone
TONSIL GDN 20/40 40W 8Ohm - sprawne, wymieniłem tylko zawieszenie

Pierwszy z głosników podłaczony z kondensatorem 470nF (zastanawia mnie po co go w ogóle tam zamontowali, ma odtwarzac tylko najwyzsze czestotliwosci slyszalne przez koty i nietoperze? Ile tam może być przepuszczone, od 18 kHz? Dobrze myślę? Zaraz pod nim jest drugi wysokotonowy, co przetwarza wg producenta od 3kHz do 20kHz i ten jest podlaczony znowu przez kondensator 2,2uF (czyli cięcie około 9kHz?) Bas przenosi tylko wg tabel do 3,5 kHz (swoją drogą nie za mała buda na taki glosnik?). Oprocz kondensatorow nie wiecej nie ma. Prosiłbym, zeby ktos zweryfikowal moje teorie, zaznaczam, ze wiem tyle, ile wyczytalem na ten temat przez kilka godzin na forach.

Mam dwa pomysły na zrobienie wysokich tonow:

1. Kupic GDW 9/60/2 8 Ohm (bo GDW 9/15/6 juz nie robia) i wpiac go z kondensatorem 4,7uF, (czyli ciecie od okolo 4kHz - dobry to pomysl, nie spali sie przy glosniejszym sluchaniu?), a otwor po tym malym wysokotonowcu zalepic, albo odlutowac i zostawic dla picu.

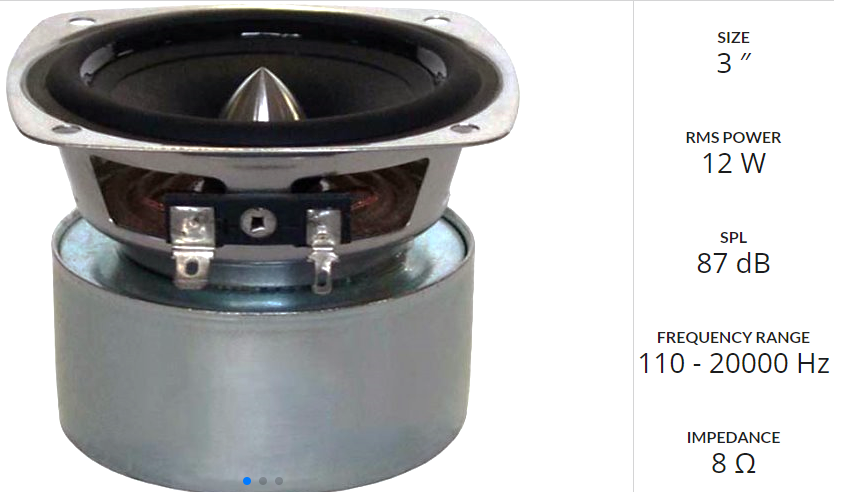

2. Mam glosniczki szerokopasmowe Tang Band W3-594SB (zostały od zestawu komputerowego Logitech) i to wrzucic do kolumn, bo pasuja nawet na otwory i tez zrobic ciecie jakims kondensatorem, tylko pytanie jakim? Domyslam sie, za taki glosniki powinien miec swoja komore z b-r itd, ale myslicie ze w porownaniu z tonsilem bedzie spora roznica? Warto inwestowac 2x60 zł? Podpiąłem jeden taki na szybko z kondem 2,2uF i da sie sluchac...

Wiem, ze to wszystko jest niskich lotów, wiec nie oczekuje nie wiadomo czego i inwestowac tez nie chce nie wiadomo ile. Jezeli warto by było zrobic jakas prosta zwrotnice, to po kilku godzinach czytania moze tez bym dal rade cos zmontowac. Domyslam sie, ze najlepiej po prostu kupic cos niedrogiego, a o wiele lepszego, ale micha sie cieszy jak sie zrobi cos samemu 😉

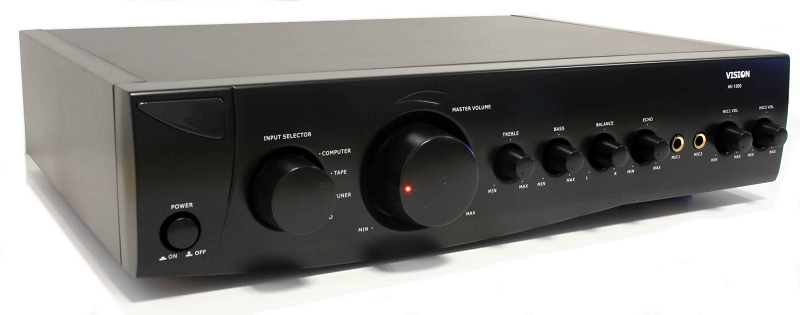

Nie miałem czym tego napedzac, to kupilem za kilka dych wzmacniacz VISION AV-1300. Co o tym sadzicie? Moc wg producenta 2x23W, podobno wg bebechow nie da wiecej niz 2x15W, ale do tych kolumn chyba wystarczy?

Jeszcze tylko ostatnie pytanie, w srodku jest wata w foliowych workach. Przekleic do do ktorej sciany, czy ma sobie to latac luzem?

Dziekuje za cierpliwosc w czytaniu tego postu i za wszystkie odpowiedzi. Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Kwietnia 2022 przez roger_play

21 Kwietnia 2022

Zrób je najtańszym kosztem bo nie są warte inwestowania te wytłumienie w foli możesz poprzyklejać do ścianek na wysokości basowego głównie.

**audioburak** · 21 Kwietnia 2022

Moim zdaniem po dołożeniu czegoś w rodzaju zwrotnicy czyli cewki i kondensatora

do GDN'a i Tang Banda to może całkiem nieźle zagrać; zakładam 1,8 kHz.

Czyli 0,8 mH ( rdzeniowa ok. 10 zeta ) na GDN'a, a Tang Band przez 10 uF ale foliowy.

Można próbować je przeszwarcować na BR otworem, który pozostanie po górnym GDW,

ale GDN ma trochę za duży Qts i efekt jest trudny do przewidzenia ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

roger_play · 21 Kwietnia 2022

Dzieki za informacje, tak wlasnie myslalem zeby przyciac wysokie i sprobuje z Tang Bandem i cewka i dam znac. Z BR sobie potestuje. Jeszcze tylko dla upewnienia - cewka szeregowo z GDN'em na plusie i Tang Band rownolegle do GDN'a z kondensatorem w szeregu? Czy cos pokrecilem? Powiedzcie jeszcze jak z opornoscia takiej kolumny, wiekszosc oporu daje niskotonowy, a to, ze wysoki jest w polaczeniu rownoleglym, ale pobiera na tyle malo mocy, ze sie to pomija? Juz nie chodzi o zmiennosc oporu od czestotliwosci, ale tak ogolnikowo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**audioburak** · 21 Kwietnia 2022

Oba mają po 8 Ohm, więc kolumna ma podobną oporność.

Połączenie od zacisku "plusa"

do GDN'a przez cewkę

do Tang B. przez kondensator.

Jakby były litry kolumny, to można to próbować policzyć, ale średnica wew. BR powinna być

minimum ok. 55 mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · 27 Kwietnia 2022

B-R to chybiony pomysł, bo GDN nie jest przewidziany do pracy w tego rodzaju obudowie. Pomysł z TB na srednio-wysokim zakresie jest dobry. Nie wiadomo tylko, jakie w częstotliwości podziału są impedancję obu głośników, a wg tego dobiera się parametry L i C. Na 100% nie będą to wartości 8 ohm, a jakieś 12-15 ohm dla GDN i nie wiadomo ile dla TB, ale tu można założyć, że blisko 8 ohm. W takiej sytuacji dajemy cewkę na GDN i mierzymy spadek ch-ki dla jego pasma. Do spadku -3 dB dopiero dobieramy C dla TB.

Pomiar można wykonać tym:

To zabawka, ale do tego celu powinna wystarczyć, a wykonanie zajmuje chwilę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

szpotek73 · 15 Maja 2022

jak nie zmierzycie impedancji w funkcji częstotliwości to nie zrobicie zwrotnicy, bo w punkcie podziału może być nie 8 Omów ,ale np. 50 i wyjdą całkiem inne wartości cewek i kondensatorów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarekb · 15 Maja 2022

na początek żeby wiedzieć co to zwrotnica i jak działa , wykuć na blachę 🙂 , później można coś trudniejszego przyswajać ,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · 15 Maja 2022

Godzinę temu, szpotek73 napisał:

jak nie zmierzycie impedancji w funkcji częstotliwości to nie zrobicie zwrotnicy, bo w punkcie podziału może być nie 8 Omów ,ale np. 50 i wyjdą całkiem inne wartości cewek i kondensatorów

Niezupełnie. Jak głośnik ma w danej częstotliwości 50ohm, to już nie ma sensu robić tam podziału, bo to poza jego EFEKTYWNĄ pracą. Ale wartości rzędu 10-20 ohm to już jak najbardziej, a wartość elementów zwrotnicy może się już znacząco różnić.

(To przykład dla głośnika 4 ohmy)
