Cambridge Audio Azur 740C modyfikacja

Ricambi

Przez Ricambi ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

Ricambi Kompan

Ricambi

Opublikowano
Opublikowano (edytowane)

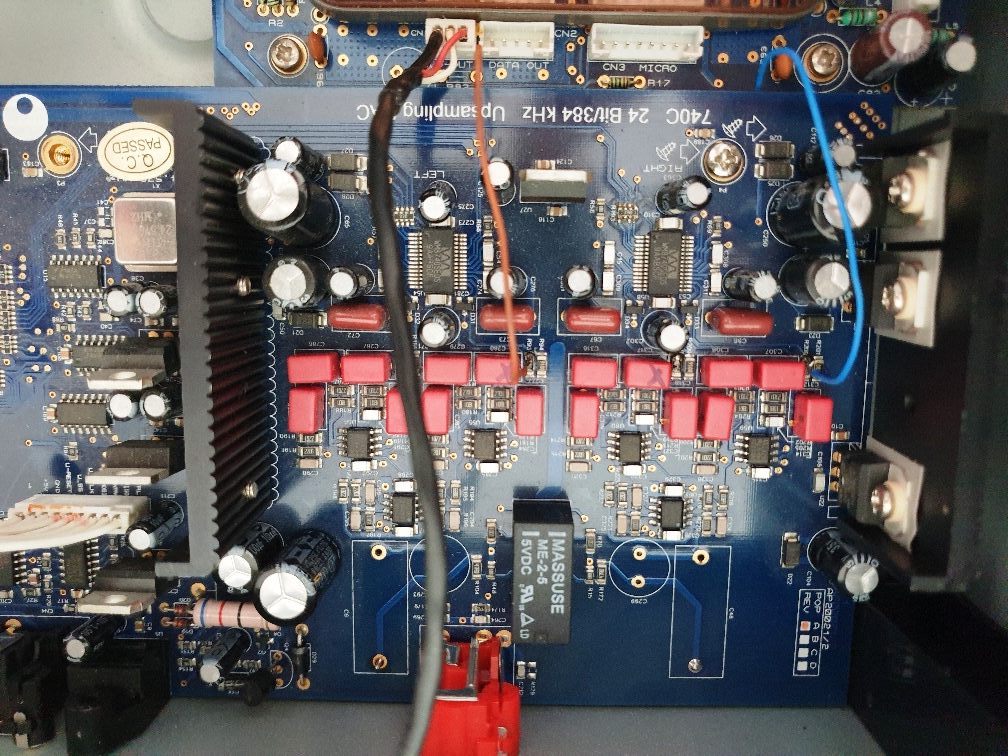

Od wczoraj zacząłem się znęcać nad poczciwym Azurem 740C. Już dawno temu zrobiłem mod "ZWORA", zwarłem wyjściowe kondensatory elektrolityczne zbocznikowane małymi foliowcami. Wczoraj wyprowadziłem sygnał analogowy bezpośrednio z wyjść wolfsonów i podłączyłem do przedwzmacniacza lampowego przez kondensatory. Muszę powiedzieć, że efekt jest bardzo dobry i dźwięk deklasuje ten z oryginalnych wyjść CD. W sumie nie dziwne, ominąłem po 6 opampów w każdym kanale. Początkowo wpiąłem się w oryginalne wyjścia odtwarzacza po wylutowaniu kondensatorów wyjściowych, o których wcześniej wspominałem w ramach modu "ZWORA". Ostatecznie przywróciłem oryginalną ścieżkę sygnału do stanu fabrycznego i wyprowadziłem dodatkowe przewody RCA z wyjść analogowych wolfsonów. Sygnał wyprowadzony z DAC nie generuje żadnych pyknięć i innych zakłóceń podczas pracy odtwarzacza, nie ma więc sensu przekazywania sygnału przez kolejne kondensatory i rezystory układu mutującego.

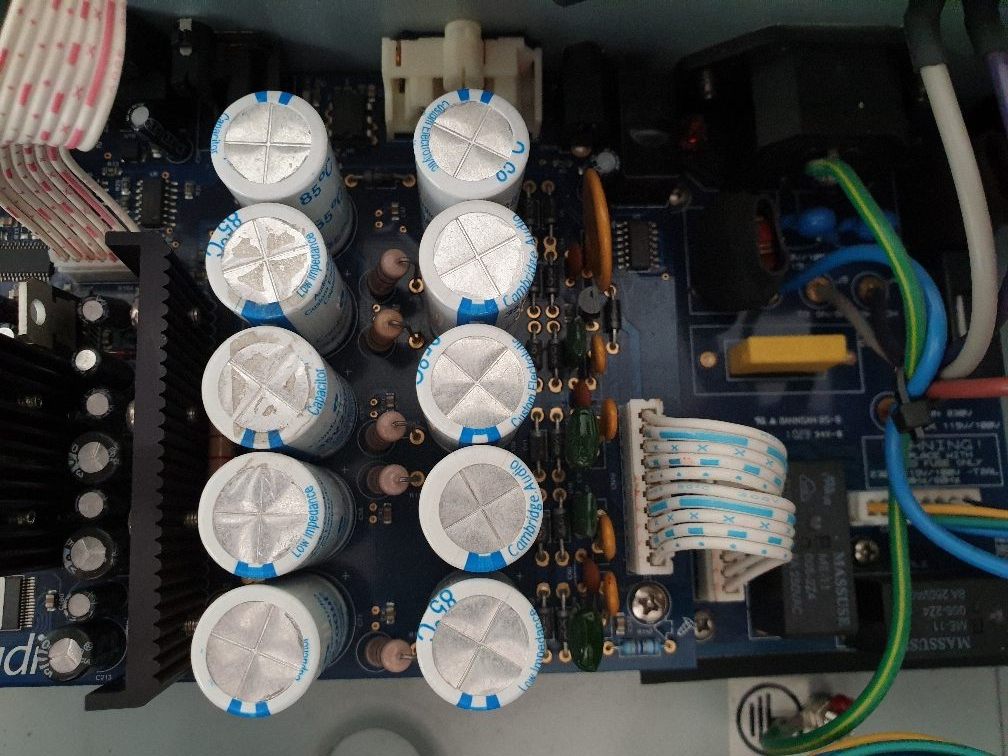

Chciałem się zapytać o modyfikację układów zasilających DAC i zegar. W oryginale za mostkami siedzą białe elektrolity sygnowane logo CA Audio, pozostałe kondensatory elektrolityczne są czarne i mają oznaczenie XC. Chciałem zapytać w jakich miejscach zasilaczy warto wymienić kondensatory na lepsze i jakie dokładnie?

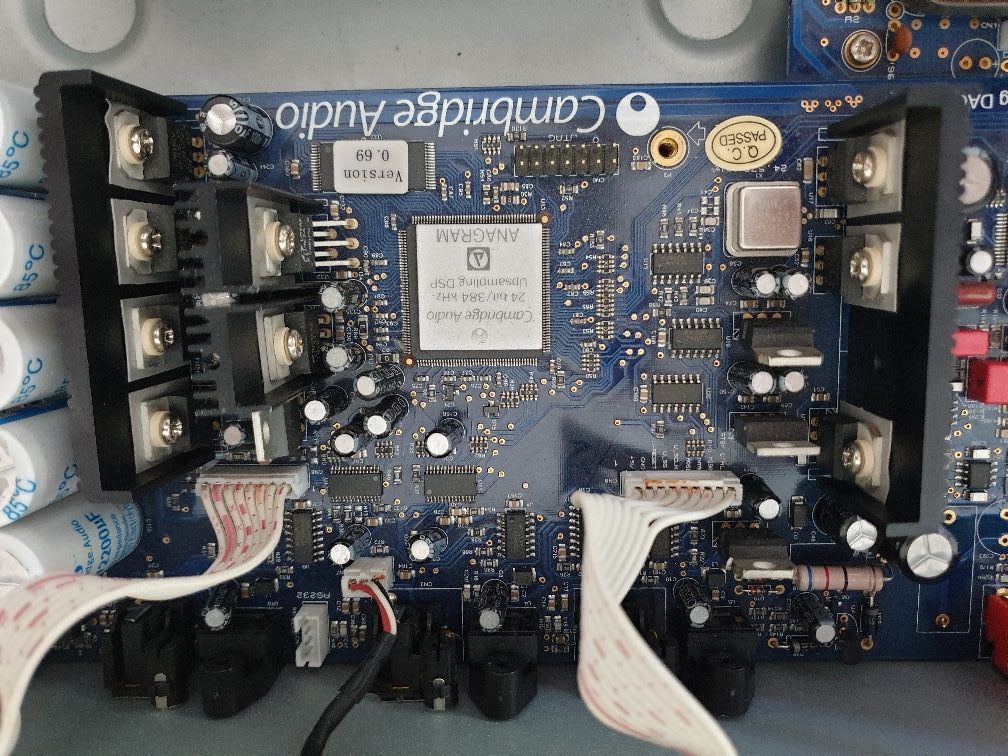

Załączam schemat w pdf i zdjęcie płytki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )






Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Ricambi
