Przeróbka przewodu - DIN 5 - prośba o wskazówkę


Gabrielxxx
 Share

Recommended Posts

witajcie,

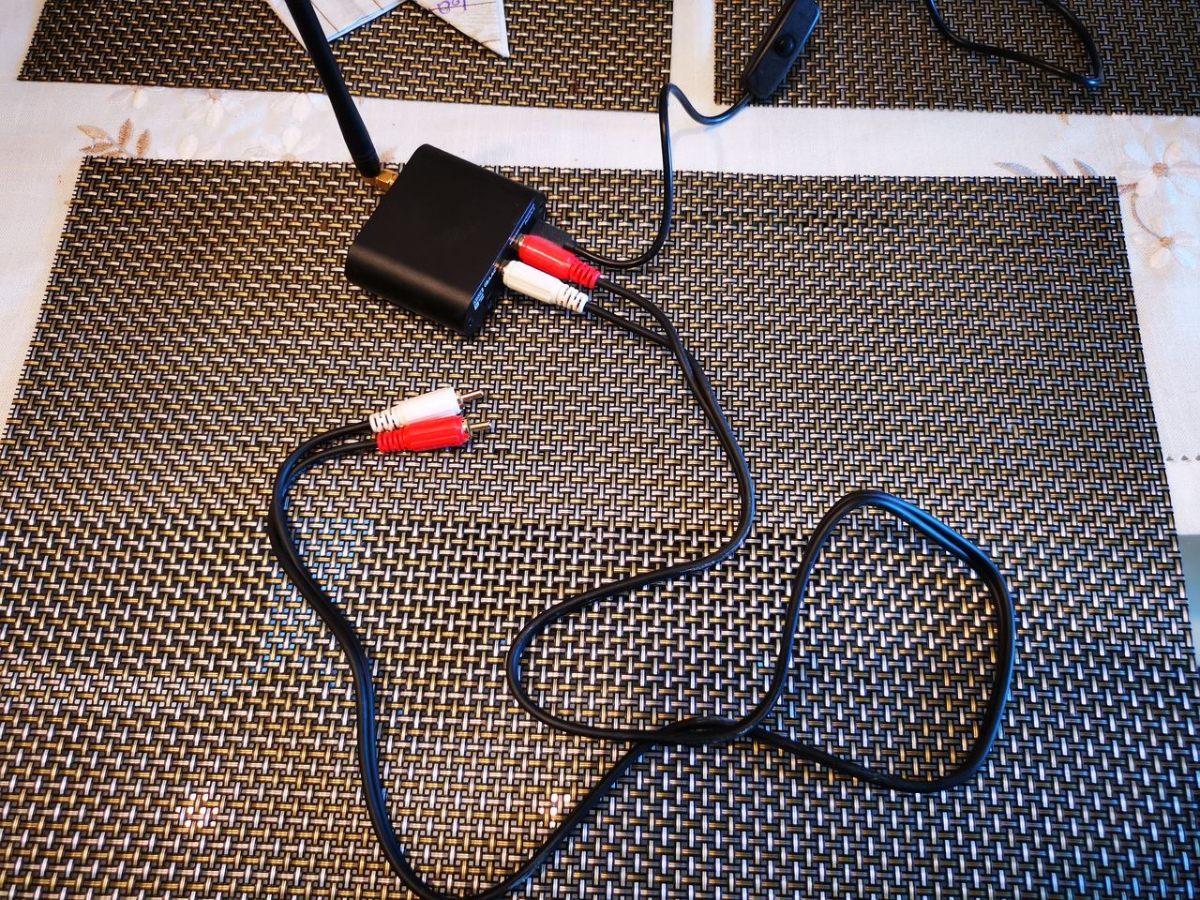

mam takie pytanie. Otóż posiadam amplituner, do którego chciałbym podłączyć Bluetootha do odtwarzania muzyki np. z telefonu lub komputera. Jedyna możliwość wpięcia tego urządzenia do ampli to przez port DIN5. Zrobiłem foto w załączniku i tam jest przewód na cinch przy bluetooth.  Normalnie powinienem dokupić do tego np kabel-adapter cinch na din5 i z jednej strony podłączyć do tych rca a z drugiej dinem do amplitunera.

Moje pytanie jest taki czy mogę ten oryginalny przewód przeciąć w połowie, aby było 4cinche i z drugiej strony dokupić samą końcówkę din 5 i zlutować te 4 przewody do końcówki din 5,aby docelowo wyszedł przewód adapter 4x rca z jednej strony a z drugiej końcówka din5? Mogło by być takie coś? Chcę tak zrobić, gdyż podejrzewam, że ten fabryczny przewód przy tym bluetooth ma lepszą jakość niż przewody w adapterach 4xrca-din5 sprzedawanych na allegro. Jeśli mialoby to sens czy mógłbym poprosić o schemat jak podłączyć te kabelki (pewnie każdy ma + oraz-) do końcówki na din5 (np taka

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

15 minutes ago, Gabrielxxx said:

Moje pytanie jest taki czy mogę ten oryginalny przewód przeciąć w połowie

Nawet nie w połowie a dałbym tyle ile potrzebujesz. No i chyba coś namieszałeś bo coś mi się wydaje że zostawiasz 2 rca i do tego jeden din5. Jedyne co to musisz zbadać jaki format wejścia ma ten ampli bo coś mi się zdaje że były różne konfiguracje din5 w zależności od pochodzenia ampli. Pewno wystarczy zdjąć pokrywę i zobaczyć jak są kable do gniazda polutowane.

Link to comment
Share on other sites

Podłącz tak, jak jest połączona ta przejściówka. W niektórych przypadkach jest konieczne połączenie pinów 1 z 5 lub zamiast 1 do 5.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hej, dlatego napisałem że 4 rca (bo niektóre rzeczywiście są na 2 rca), gdyż sprzedawca ampli dał mi jakis taki serwisowy przewód adapter na 2 rca, ale to nie zadziałało z tym bluetooth i powiedział żebym kupił na 4 rca i popróbował z wszystkimi końcówkami to na pewno któreś dwie zadziałają, gdyż ten na 2 rca może nie mieć pod odpowiedni pin wpięty przewód, gdyż to był niby bardziej gramofonowy.

6 minut temu, porlick napisał:

Podłącz tak, jak jest połączona ta przejściówka. W niektórych przypadkach jest konieczne połączenie pinów 1 z 5 lub zamiast 1 do 5.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czyli z każdej końcówki rca jeden przewód lutuje do pinu nr2 (czyli docelowo 2 przewody) oraz następnie z pierwszego rca jeden przewód pod pin3 oraz z drugiego rca jeden przewód pod pin5 lub pin1. A po czym poznać który przewód z rca ma być podłączony do tego pinu2 (po kolorze przewodu) czy bez różnicy i mogę lutować te przewody dowolnie?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Posted (edited)

W prawidłowych przewodach połączeniowych masz żyłę w ekranie. Z obu przewodów ekrany lutujesz do środkowego pinu, przewód z bolca kanału L do pinu 3, a z kanału P do pinu 5 albo 1 (rzadziej spotykane połączenie).

Prościej wytłumaczyć nie potrafię.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

18 minut temu, Gabrielxxx napisał:

przewód adapter na 2 rca, ale to nie zadziałało z tym bluetooth

Bo był do odwrotnego polaczenia- w gnieździe din istotne jest, czy to ma być wejście, czy wyjście sygnału.

(Dlatego ta strzałką w poprzedniej fotce.)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by porlick
Link to comment
Share on other sites

Godzinę temu, porlick napisał:

A czy nie możesz wykorzystać wtyku z otrzymanej przejściówki, przelutowujac przewody?

Czy może jest zalane na stałe?

Jest właśnie zalana na stałe...

2 godziny temu, porlick napisał:

Podłącz tak, jak jest połączona ta przejściówka. W niektórych przypadkach jest konieczne połączenie pinów 1 z 5 lub zamiast 1 do 5.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czyli z każdej końcówki rca jeden przewód lutuje do pinu nr2 (czyli docelowo 2 przewody) oraz następnie z pierwszego rca jeden przewód pod pin3 oraz z drugiego rca jeden przewód pod pin5 lub pin1. A po czym poznać który przewód z rca ma być podłączony do tego pinu2 (po kolorze przewodu) czy bez różnicy i mogę lutować te przewody dowolnie?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

4 minuty temu, Gabrielxxx napisał:

Czyli z każdej końcówki rca jeden przewód lutuje do pinu nr2

Nie. Do środkowego pinu lutujesz oba EKRANY. Jeśli masz przewód, gdzie są 2 żyły, wyrzuć go.

Przewód środkowy kanału L idzie do pinu 3, z kan. P, do pinu 5, czasem do pinu 1, ale to wyjątkowa sytuacja.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witajcie, zrobiłem tak, że ekrany ze sobą zlutowałem i do środkowego bolca przylutowałem, a pozostałe wg instrukcji i wsadziłem to do portu Aux oraz Tape (dla próby), telefon przez bluetooth połączył się z tym urządzeniem a w amplitunerze cisza za każdym razem jak przełączam dźwigienkę na panelu przednim z tuner na Aux... Lutowałem też na przemiennie czerwony przewód pod pin 1 lub 5 i dalej cisza.. Co może być źle? Bo nie mam pomysłu...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

6 minutes ago, Gabrielxxx said:

Co może być źle? Bo nie mam pomysłu...

Zobacz w urządzeniu jak to gniazdo jest podłączone i zrób 1do1. Pisalem wyżej już.

Tam będą prawdopodobnie 3 kable. Jeden będzie miał 0ohm do masy. Pozostałe więcej i one będą sygnałowe.

Jesteś pewien że te wejścia są sprawne?

Link to comment
Share on other sites

Patrzyłem od tyłu ale tam jest ta płytka i do niej zlutowane, więc nie widać jak tam przewody podłączone są pod gniazdo... Dlatego próbowałem lutujac te dwie opcje. A też nie wiem czy wejścia sprawne chociaż jak palcami trzymam te wtyczkę bez izolacji to w głośnikach burczy.

Link to comment
Share on other sites

Oto foto od tyłu od gniazd Din. Drugie od góry to Aux, trzecie od góry to Tape. Czy jakoś można w prosty sposób sprawdzić czy ten Aux działa? Bo może ten Inno maker bluetooth coś nie działa? Bo przewody i ekrany do wtyczki raczej dobrze polutowałem  i nie mam teraz pomysłu...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

jeśli masz jakieś źródło w wyjściem audio na RCA( cinch - obojętne cd , dvd czy nawet tv czy cokolwiek ) polutuj tę przejściówkę i podłąćz.Przylutuj ekrany przewodów cinch do środkowego styku , a przewody sygnałowe do dwóch styków po lewej stronie ( obojętne które lewo -Twoje , moje , z przodu czy z tyłu 🙂 ).Jak będzie działało , to masz gotową i sprawną przejściówkę a błędów szukaj w blutoothie. Jeśli po zalutowniu do lewej strony milczy, to przewody sygnałowe przelutuj na prawą stronę.Jak gra - patrz wyżej.Jeśli nie błędów szukaj w amplitunerze , lub w jakości lutowania.Jeśli nie masz urządzenie z wyjściem RCA audio to pożycz.





DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites

L,P, to wejścia kanałów. Masa to pin2 i obud. gniazda. Piny oznaczone cyframi, jak na pokazanej wczesniej ilustracji podłączenia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A jeśli nadal nie słychać, to znaczy, że przetopiles izolację i ekran styka z żyłą.

W oryginalnych przewodach Foniki żyła mała izolację z PE, co dawało dobre właściwości, lecz małą odporność na niestaranne lutowanie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W dniu 15.06.2022 o 21:21, Gabrielxxx napisał:

Czyli kanał prawy tu nie jest pod pin5 przylutowany tylko pod pin1? Dobrze rozumię?

Wejście kanału P we wzmacniaczu masz w dwóch dziurkach gniazda din: 1 oraz 5.

Jest tak zrobione dlatego, że były dwa standardy w wejsciach- jeden dla wyłącznie wejścia (din3), gdzie masa jest pod pinem 2 (środkowym), a L i P symetrycznie po bokach, a drugim standardem jest we/wy na (din5), gdzie masa i L jest tak samo, a P pomiędzy L i masą.

Jeśli zastosujemy gniazdo din5 i podłączymy wejścia tak, jak widać na płytce drukowanej, wzmacniaczowi będzie obojętne, w jakim standardzie jest wtyk doprowadzający sygnał, bo i tak dostanie oba kanały i masę.
