Pierwsze pomiary akustyczne w salce kinowej

Gmow1977

Przez Gmow1977 ,
w Akustyka

 Udostępnij
Tematy

Rekomendowane odpowiedzi

Gmow1977 Kompan

Gmow1977

Opublikowano
Opublikowano (edytowane)

Witajcie

W innym dziale prowadzę temat odnośnie budowy salki kinowej w piwnicy.



Jestem na etapie adaptacji akustycznych, dlatego założyłem ten temat aby wesprzeć się doświadczeniem i radą  forumowiczów siedzących w temacie pomiarów i akustyki.

Sytuacja wyjścowa na dzisiaj.

Pomieszczenie w piwnicy o wymiarach 460cm dł 353cm szer i wys  220cm  Ekran na krótkiej ścianie

Ściana za ekranem wyłożona wełną kamienną 20cm Rockwool  Sonorock i 5cm Rockwool Termorock pustka od ściany 5cm



Stojąc w salce na przeciwko  ekranu lewa ściana wykonana jest w zabudowie GK .Dwie warstwy po obu stronach pomiędzy warstwami KG  warstwa pianki wygłuszającej pod panele .

1988043223_SBA.thumb.jpg.ad6c9aadbfaa8cc5a823c313985ae9f2.jpg.d4b4359bcdb03c32e4659865ce32dfb4.jpg





Tylna ściana to Konstrukcja szkieletowa wypełnina ok 45cm wełną Rockwool Sonorock

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





ściany i sufit pokryte są konstrukcją drewnianą na której zawisną ramy pokryte materiałem .

Tor Audio to 7 jednakowych kolumn Dali Oberon on Wall napędyanych Denon AVC x4700h



Sub to zabudowa SBA na 4 przetwornikach JBL CS 1214 podpiętych2x szereg a potem spięte równolegle pod jeden kanał w Bridgemode

Na siadce 1/4 3/4

Podpięty pod Crown XTI 1002

Pierwszy pomiar wykonałem przy pomocy programu Rew i mikrofonu Umik 1

 Poziom Spl ustawiłem na 83 db

na Denonie ok75db

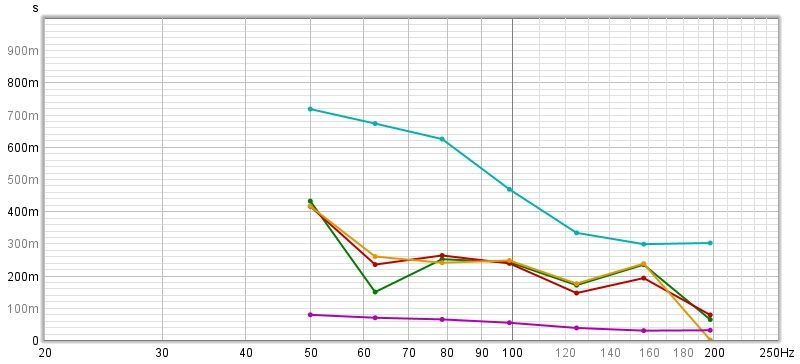

Pomiar w ustawieniu Direct Sub przedział od20hz do250 hz

2080938422_SUB75dbpierwpom..thumb.jpg.a3cd05ec25004ec13cdc4929a12bd147.jpg.e92099aeeea47676858f76ced1114fa1.jpg

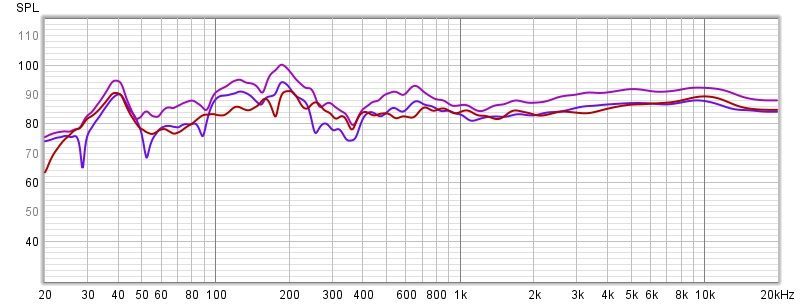

Pomiar LCR

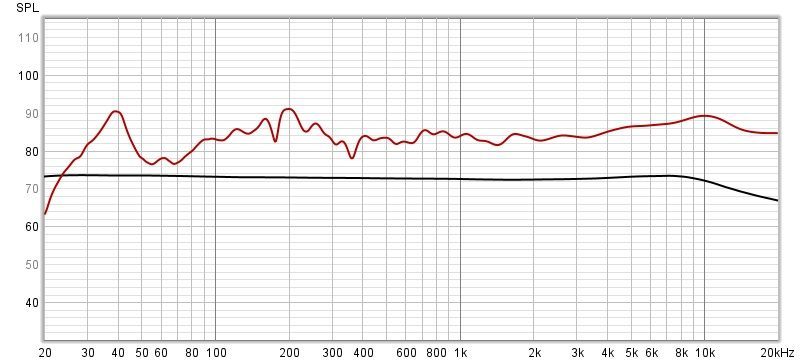

Center

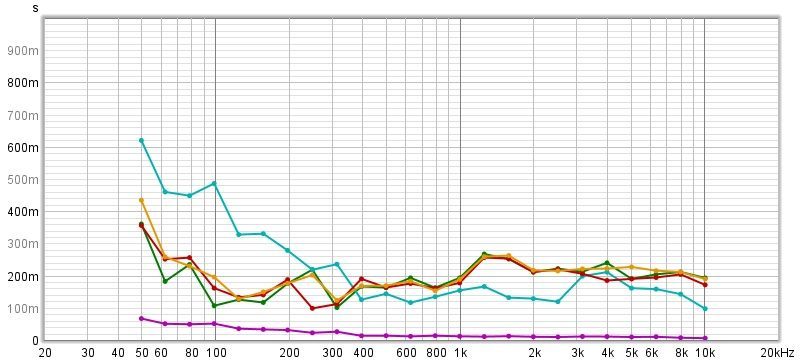

Center RT60


Front L1284224471_FlPierw_pom..thumb.jpg.46a6c2f839d9e18cb83b6efbd11eebe3.jpg

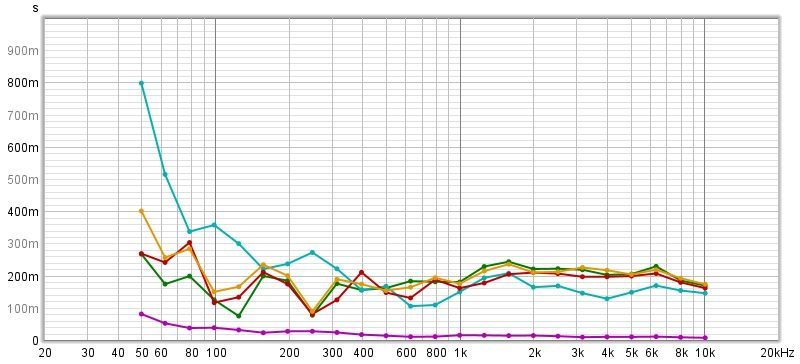

Front L RT60

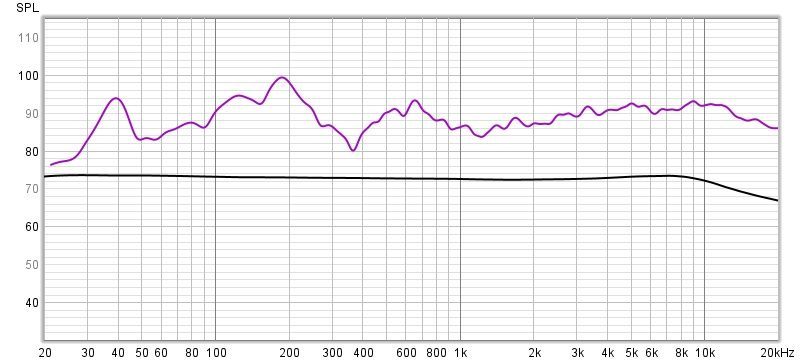

Frot R1976346085_FRPierw_pom.thumb.jpg.02d7367b48d49c2a16ba20f0bcb4c17a.jpg

Front R RT601846557108_FRRT60Pierw_pom..thumb.jpg.24ff9a16c6210587b1751f67f2c86938.jpg

Chciałbym was prosić o interpretacę i poradę co jak mam dalej zrobić,,,















Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Gmow1977
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Gmow1977 Kompan

Gmow1977

Opublikowano
  • Autor
Opublikowano (edytowane)

Zapomniałem dodać Umik pionowo w pozycji odsłuchowej 0k 3m przed ekranem, plik kalib 90 st

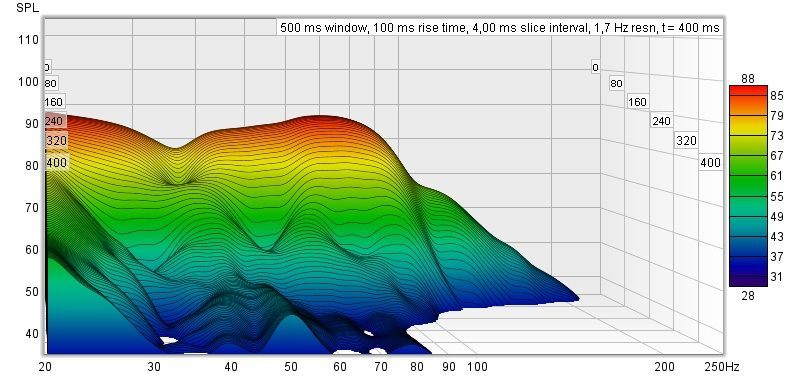

Tutaj zabawa z Basem i przestawianiem Umika w różne pozycje odsłuchowe

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Gmow1977
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
xajas Weteran

xajas

Opublikowano
Opublikowano

Jak robisz screenshoty z pomiarami, pokaz tez legende, aby bylo wiadomo, co jest co i jakie jest wygladzanie.

Suby chciales mierzyc do 250Hz, ale amplituner obcial je juz wczesniej (80Hz)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Gmow1977 Kompan

Gmow1977

Opublikowano
  • Autor
Opublikowano
10 minut temu, xajas napisał:

Jak robisz screenshoty z pomiarami, pokaz tez legende, aby bylo wiadomo, co jest co i jakie jest wygladzanie.

Suby chciales mierzyc do 200Hz, ale amplituner obcial je juz wczesniej (80Hz)

Witaj

Wybacz dopiero uczę się tego programu



Użyłem wygładzenia Var i funkcji Capture w rogu tabeli .jest jakiś inny sposób na pokazanie legendy?

Co do suba to ciekawe muszę to sprawdzić...Myślałem że jak wejdę w ustawienia Denona  Direkt to wszystko będzie na surowo





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
xajas Weteran

xajas

Opublikowano
Opublikowano

Czy masz mozliwosc skorygowania tych peakow np. Za pomoca EQ?

Szczegolnie te 200Hz (moga brzmiec „zbyt natarczywie“)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Witaj
Wybacz dopiero uczę się tego programu

Użyłem wygładzenia Var i funkcji Capture w rogu tabeli .jest jakiś inny sposób na pokazanie legendy?
Co do suba to ciekawe muszę to sprawdzić...Myślałem że jak wejdę w ustawienia Denona  Direkt to wszystko będzie na surowo



Ja uzywam osobnego programu do screenshotow. Dzieki temu moge samemu decydowac co w danym kontekscie powinno byc pokazane.

Tlumienie wydaje sie byc bardzo skuteczne. Czasy poglosu 200ms sa bardzo krotkie. KD nie jest moja „specjalnoscia“. Czy spotkales siez jakimis zalecanymi wartosciami?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Gmow1977 Kompan

Gmow1977

Opublikowano
  • Autor
Opublikowano
7 minut temu, xajas napisał:

Czy masz mozliwosc skorygowania tych peakow np. Za pomoca EQ?

Szczegolnie te 200Hz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Ja uzywam osobnego programu do screenshotow. Dzieki temu moge samemu decydowac co w danym kontekscie powinno byc pokazane.

Tlumienie wydaje sie byc bardzo skuteczne. Czasy poglosu 200ms sa bardzo krotkie. KD nie jest moja „specjalnoscia“. Czy spotkales siez jakimis zalecanymi wartosciami?

Co do korektora to chyba Denon AVC X4700h takowy posiada  kwestia zabawy z EQ w REW i przeniesienie do Denona

Wytyczne w kinie co do pogłosu to ok 300ms dla średnich i wysokich  Bas chyba też.

Martwi mnie pomiar basu.Ten z wykresu jakiś taki  koślawy coś żle pomierzyłem?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
xajas Weteran

xajas

Opublikowano
Opublikowano

Martwi mnie pomiar basu.Ten z wykresu jakiś taki  koślawy coś żle pomierzyłem?

Wrecz przeciwnie.

Troche koslawy , ale odchylki bardzo male.
Bas jest bardziej zrownowazony niz reszta!
To zadkosc

Zaladuje sobie twoj mdat plik, to zobacze jak to wyglada
