Modyfikacje Pioneer A-447

dr.arch

Przez dr.arch ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

dr.arch Rekrut

dr.arch

Opublikowano
Opublikowano

Witajcie serdecznie.

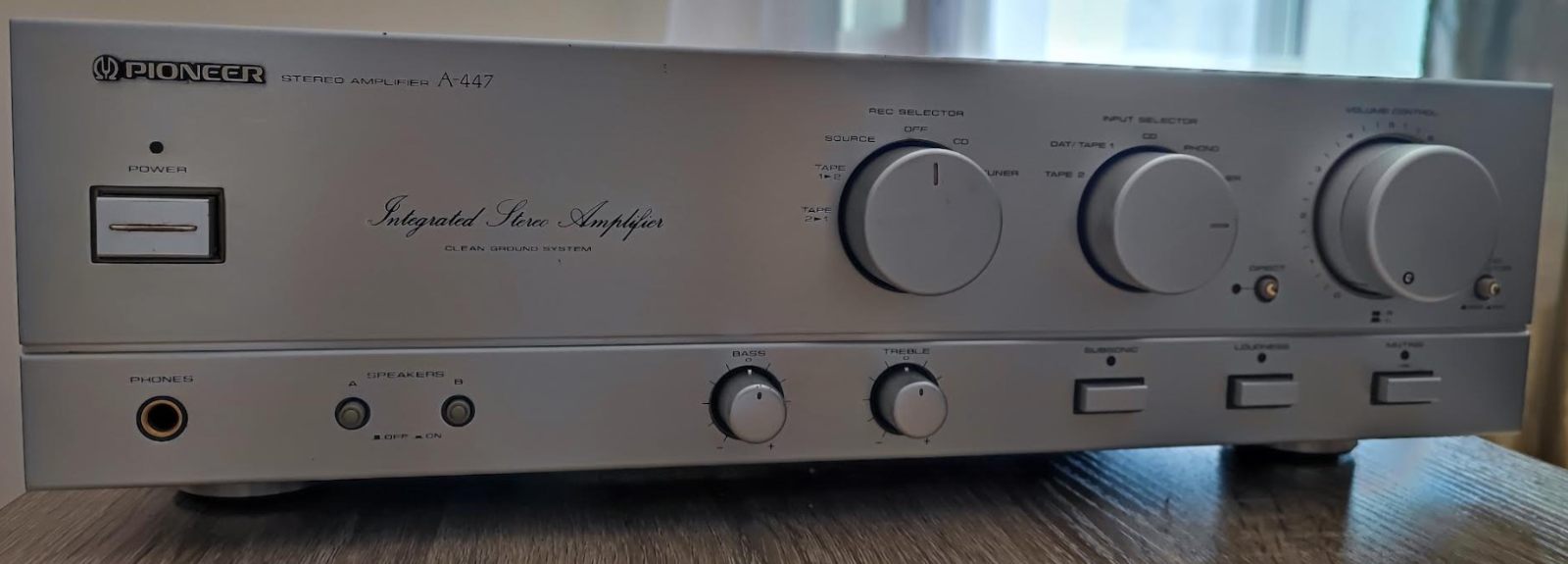

Kupiłem parę miesięcy temu Pioneera A-447 za 200 parę złotych w całkiem fajnym stanie - technicznym i wizualnym :)

Zaskakujące jest, że regulatory - w tym potencjometr głośności działa dobrze.

Co zrobiłem:

1. Zmieniłem odczepy transformatora z 220V na 240V.

2. Wyregulowałem prądy spoczynkowe na obu kanałach - zgodnie z instrukcją serwisową, tak aby spadki na rezystorach R269, R270 wynosiły po 20mV.

3. Wyczyściłem wnętrze wzmacniacza dedykowanymi preparatami.



Zmierzyłem zasilanie i przy ponad 30% głośności zaczyna lekko przysiadać zasilanie jakie dostarcza zasilacz (o około 3 - 4 V na stronę zasilania).

Obecnie w zasilaczu siedzi 2 x 10 000 uF 50V Nichicon. Nie wiem jaka jest ich kondycja, ale wzmacniacz ma już około 30 lat :)

Pytanie 1: Co myślicie o wymianie na nowe?

W torze audio można znaleźć elektrolity: C111, C112, C201. C202, C203, C204.

Pytanie 2: Co myślicie o wymianie ich na coś lepszego :)?



Mam inne systemy audio, ponieważ od czasu do czasu lubię w czymś pogrzebać i polutować to chce z pasji się pobawić :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 2
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Daniel_68412 Wschodząca gwiazda

Daniel_68412

Opublikowano
Opublikowano

Wyczyściłbym przekaźnik głośnikowy, selektor wejściowy + selektor głośników - w 443 którego niedawno miałem w przekaźnik było pod 200r na styku z jednej strony. W miejsce tych sygnałowek dałbym albo silmic2 elny albo mks2 wima tyle że tych drugich w pl raczej org nie uświadczysz. Zasilające kondensatory to by trzeba na mostku sprawdzić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
piku bb Entuzjasta

piku bb

Opublikowano
Opublikowano
8 godzin temu, dr.arch napisał:

Zaskakujące jest, że regulatory - w tym potencjometr głośności działa dobrze.

No to masz szczęście.Ze 20 lat temu miałem Pioneera bodajże 717 i padł potencjometr głośności.Po wizycie w serwisie i wielu telefonach niestety wzmacniacz poszedł na części.Potencjometr był firmy Alps,ale nietypowy,produkowany specjalnie dla Pioneera.W serwisie usłyszałem tylko-''super wzmacniacz,ale jeżeli ma grać to trzeba kupić drugi używany wzmacniacz i przełożyć potencjometr''.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Daniel_68412 Wschodząca gwiazda

Daniel_68412

Opublikowano
Opublikowano
3 minutes ago, piku bb said:

niestety wzmacniacz poszedł na części

A szkoda bo podejrzewam że p. Kawa z kanału RetroAudio by ogarnął temat.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
piku bb Entuzjasta

piku bb

Opublikowano
Opublikowano (edytowane)
19 minut temu, Daniel_68412 napisał:

A szkoda bo podejrzewam że p. Kawa z kanału RetroAudio by ogarnął temat.

Pewnie tak.Ale wtedy internet w Polsce był w powijakach,a potencjometr miał ze 20 nóżek.Sam osobiście pisałem @ (z pomocą)do firmy Alps,ale odpisali że taki potencjometr jest niedostępny...Teraz to co innego-po prostu ominął bym wszelkie loudnesy,regulacje itd. i wzmacniacz by hulał jako końcówka mocy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez piku bb
  • Lubię to 1
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
piku bb Entuzjasta

piku bb

Opublikowano
Opublikowano

Masz rację,dlatego napisałem bodajże gdyż dokładnie nie pamiętam modelu.Musiałbym pogrzebać w starych zdjęciach,budowę miał podobną-''plastry miodu'',diody led na pcb,potężna budowa i moc.To wtedy robiło wrażenie...

A wracając do przeróbki to ja bym zaczął od pozbycia się przewodu zasilającego i zamontowanie coś lepszego,grubszego.Kondensatory również można wymienić-ale te w zasilaczu nawet 30 letnie potrafią być w niezłej kondycji.C 201 i 202 zdecydowanie bym wymienił.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
pawlik7294 Poszukiwacz

pawlik7294

Opublikowano
Opublikowano
6 godzin temu, Daniel_68412 napisał:

porównywałeś schematy?

Tak. To to samo. Pioneer przecież nie zrobił tylko jednego A400.

A400 podobne to A339, 447, 449, 450R, 501R, 550R, 701R.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
  • 1 rok później...
pawlik7294 Poszukiwacz

pawlik7294

Opublikowano
Opublikowano
W dniu 3.08.2022 o 15:55, pawlik7294 napisał:

Tak. To to samo. Pioneer przecież nie zrobił tylko jednego A400.

A400 podobne to A339, 447, 449, 450R, 501R, 550R, 701R.

Aaa sorry 701 ma jeszcze bardziej rozbudowana końcówkę mocy od A400.
