Modyfikacja Creek Evo Amp

giagi · 7 Sierpnia 2022

W międzyczasie do Creeka wpadły AD825 zamiast OPA2604; jest ciut lepiej, w szczególności na basie.

Nadal jednak barwa daleka od oczekiwań i scena zawężona...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Sierpnia 2022 przez giagi

rangefinder · 7 Sierpnia 2022

31 minutes ago, giagi said:

W międzyczasie do Creeka wpadły AD825 zamiast OPA2604; jest ciut lepiej, w szczególności na basie.

Nadal jednak barwa daleka od oczekiwań i scena zawężona...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zmieszczą Ci się pod obudową dyskretne wzmacniacze od Muzga? wystają na 2,5cm ponad stolik

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

giagi · 7 Sierpnia 2022

Zapewne to kolejny etap wrzucić dyskretne opa.

Zastanawia mnie dlaczego w wersji pierwszej w preamie jest po trzy kondensatory bezpośrednio w torze audio a w wersji drugiej ani jednej? Sądzę, że kluczem jest tu przede wszystkim poprawienie preampu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

majkel76 · 8 Sierpnia 2022

BYV29-200 Vishay np.

Kiedyś przegrzebalem Marantza PM7000 zaczynając od opampów mimo że niektórzy pisali żeby tego nie robić.

Do wymiany mostka doszedłem po opamp-wymianie ich kondensatorow-wymianie stabilizatorów - okablowaniu srebrem i to był błąd.Im więcej namieszasz w torze tym gorzej to odkręcić.Do tego dochodzi czas wygrzewania po którym wszystko się zmienia i może nie być tak fajnie.

Wymiana mostka dodała kopa dynamice i to może by w zasadzie wystarczyło a tak to kompletnie zmieniłem brzmienie wzmacniacza i patrząc z perspektywy czasu nie jestem pewien czy na lepsze.

Doświadczeni pisali cały czas że opampy dobiera się na samym końcu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Sierpnia 2022 przez majkel76

majkel76 · 8 Sierpnia 2022

19 minut temu, majkel76 napisał:

BYV29-200 Vishay np.

Kiedyś przegrzebalem Marantza PM7000 zaczynając od opampów mimo że niektórzy pisali żeby tego nie robić.

Do wymiany mostka doszedłem po opamp-wymianie ich kondensatorow-wymianie stabilizatorów - okablowaniu srebrem i to był błąd.Im więcej namieszasz w torze tym gorzej to odkręcić.Do tego dochodzi czas wygrzewania po którym wszystko się zmienia i może nie być tak fajnie.

Wymiana mostka dodała kopa dynamice i to może by w zasadzie wystarczyło a tak to kompletnie zmieniłem brzmienie wzmacniacza i patrząc z perspektywy czasu nie jestem pewien czy na lepsze.

Doświadczeni pisali cały czas że opampy dobiera się na samym końcu.

Jeżeli wymieniasz opamp może na początku warto porównać aplikację z datashet obu kostek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

giagi · 8 Sierpnia 2022

Podmiany OPA zostawiam faktycznie na koniec, wrzuciłem jedynie te AD825 na próbę bo akurat miałem pod ręką.

Dla jasności są tą oczywiście po dwa AD825 na stoliczku 😉

Problemem okazuje się wymiana starych kondów w zasilaczu, bo większość tych polecanych i dostępnych tam się nie zmieści; max średnica to 2cm. Zapewne na początek mostki polecą do wymiany i kondensatory sprzęgające ale tu też dylemat z wyborem pomiędzy Jantzenami Superior a Mundorfami Supreme...

Dół pasma wydaje się być całkiem niezły. Chciałbym się jednak skupić na poprawie przede wszystkim sztucznego brzmienia średnicy i góry oraz szerokości sceny - jakie elementy w topologii tego wzmaka odpowiadają za te walory?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

majkel76 · 8 Sierpnia 2022

Godzinę temu, giagi napisał:

dylemat z wyborem pomiędzy Jantzenami Superior a Mundorfami Supreme...

Ani jedne ani drugie.

Superior nie zawsze się sprawdza (niektórzy określają go suchotnikiem) i wygrzewa się z 500h a supreme ponoć tylko do zwrotnic ( mam je w zwolnicach moich Harpii Amstaff i są Ok) ale już inni pisali to i owo na ten temat.

Jeżeli chcesz neutralnie , naturalnie i z dużą ilością planktonu to polecam Clarity Cap CMR . Świetne są też kondy Muzga ale niestety ma tylko dwie wartości.

1 godzinę temu, giagi napisał:

sztucznego brzmienia średnicy i góry

Możesz spróbować kanapki Evo Oil i Superiora w proporcji 3:1.

Zrobiłem ten eksperyment kilka miesięcy temu . Niestety ale nie miałem cierpliwości czekać 500h.

Po 50h dźwięk miał trochę przygaszoną górę, bas potężny ładnie wypełniony ale ze słabym konturem.

Takie minusy po tych 50h.

Plusy:

Zaskakująca płynność i gładkość dźwięku bez żadnej nerwowosci.

Można słuchać godzinami bez zmęczenia.

Przepis z humble HiFi nie mój.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kinimod · 8 Sierpnia 2022

7 godzin temu, giagi napisał:

Podmiany OPA zostawiam faktycznie na koniec, wrzuciłem jedynie te AD825 na próbę bo akurat miałem pod ręką.

Dla jasności są tą oczywiście po dwa AD825 na stoliczku 😉

Problemem okazuje się wymiana starych kondów w zasilaczu, bo większość tych polecanych i dostępnych tam się nie zmieści; max średnica to 2cm. Zapewne na początek mostki polecą do wymiany i kondensatory sprzęgające ale tu też dylemat z wyborem pomiędzy Jantzenami Superior a Mundorfami Supreme...

Dół pasma wydaje się być całkiem niezły. Chciałbym się jednak skupić na poprawie przede wszystkim sztucznego brzmienia średnicy i góry oraz szerokości sceny - jakie elementy w topologii tego wzmaka odpowiadają za te walory?

Jedni piszą że Jantzeny Superior to ten sam poziom co Mundorf Supreme tylko są tańsze. Ja osobiście polecam te Jantzeny ponieważ mam je w zwrotnicach. Efekt po zmianie jest bardzo pozytywny w porównaniu do tego co było wcześniej. Wszystko na scenie jest naturalne, czyste, przejrzyste pozbawione szorstkości i ostrości. Wokal jest prostu tak wierny i naturalny, że przekazuje emocje wokalistów. To naprawdę robi wrażenie. Z tym że ja mam Hybrydę Taga Harmony HTA-800 i lampa tutaj robi swoje. Jak chcesz lepszy dźwięk to najlepiej sprzedać tego Creeka i kupić jakąś dobrą hybrydę. Zobaczysz wtedy jaka jest scena i jak brzmi wokal. Ten Creek nie ma startu do tej Tagi pod wieloma aspektami brzmienia. Jeszcze lepiej byłoby złożyć Pass Aleph 5 i sterować go dobrym lampowym preampem. Wtedy to już poziom, jak dla mnie high - end. Takiej sceny nie osiągniesz z żadnym push-pullem w AB. Ja osobiście nie lubię takich zabaw z opampami. To nie kosztuje wiele ale i efekt jest taki jak i cena tych opampów. Zasilanie też można poprawiać i różne efekty otrzymywać. Jak chcesz posłuchać tej hybrydy to zapraszam do siebie na kawę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

giagi · 8 Sierpnia 2022

Miałem też myśl czy aby tego Creeka przerobić na końcówkę i wpiąć pomiędzy niego a źródło przedwzmacniacz lampowy lub moze nawet taniej - ominąć oryginalny preamp i wrzucić gotowego kita na lampie do środka?

Byłaby pierwsza hybryda Creeka na rynku 🤣

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

majkel76 · 8 Sierpnia 2022

Ciężko tam będzie jakakolwiek płytkę wsadzić nie mówiąc o zasilaczu i trafie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Sierpnia 2022 przez majkel76

kinimod · 8 Sierpnia 2022

36 minut temu, giagi napisał:

Miałem też myśl czy aby tego Creeka przerobić na końcówkę i wpiąć pomiędzy niego a źródło przedwzmacniacz lampowy lub moze nawet taniej - ominąć oryginalny preamp i wrzucić gotowego kita na lampie do środka?

Byłaby pierwsza hybryda Creeka na rynku 🤣

Pomysł nie jest zły tylko że w środku żadna lampka się nie zmieści. Bo trzeba jeszcze zasilanie itp. Na pewno żaden opamp nie da cie tego co lampowy preamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

giagi · 8 Sierpnia 2022

Boczkiem coś tam się zmieści, między stabilizatrami a przednim panelem trochę powietrza jest...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

majkel76 · 8 Sierpnia 2022

Moim zdaniem tylko osobna buda i wpięcie w jakby nie patrzył niezbyt wyrafinowana końcówkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

giagi · 9 Sierpnia 2022

A teraz z drugiej bańki; da się te włącznik podświetlić na niebiesko?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

majkel76 · 9 Sierpnia 2022

Wiertarka małe wiertło 1-2 mm i diodę tam wstawić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Sierpnia 2022 przez majkel76

giagi · 10 Sierpnia 2022

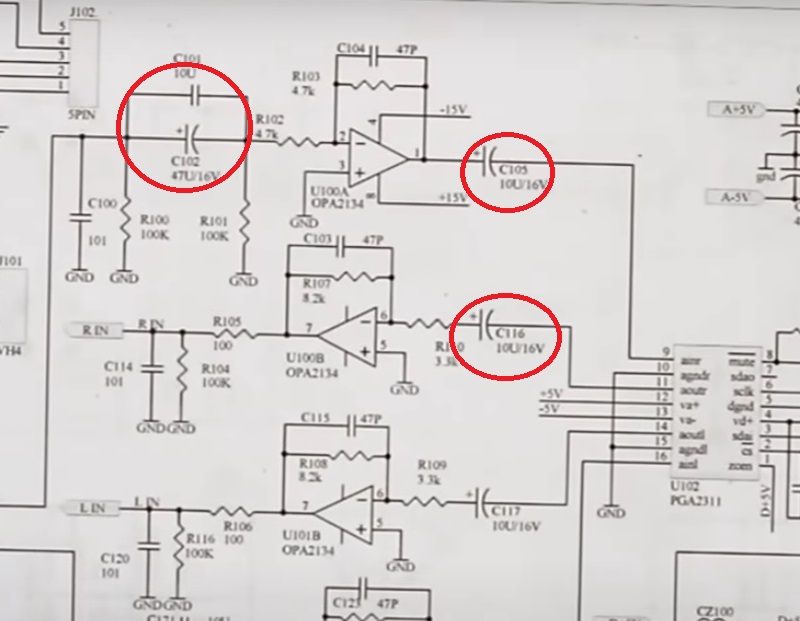

Czy może bezpiecznie zastąpić kondesatory C102 C105 C116 oraz analogicznie dla drugiego kanału C122 C124 C117 zworami? Elektrolity w ścieżce sygnału to chyba nie najlepszy pomysl...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kinimod · 11 Sierpnia 2022

8 godzin temu, giagi napisał:

Czy może bezpiecznie zastąpić kondesatory C102 C105 C116 oraz analogicznie dla drugiego kanału C122 C124 C117 zworami? Elektrolity w ścieżce sygnału to chyba nie najlepszy pomysl...

Możesz je zastąpić zworami. Ale aby efekt być pełny trzeba jeszcze zastąpić zworą kondensatory na wejściu do wzmacniacza. Pokaż schemat reszty wzmacniacza to powiem ci jeszcze które trzeba zastąpić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

giagi · 11 Sierpnia 2022

Reszta jest dokładnie taka sama jak na Twoim schemacie wersji Evo2, różnica jest tylko w preampie no i wersja dwa ma o połowę mniej kondensatorów w zasilaniu oraz jeden mostek zamiast dwóch. Wersja Evo2 ma tylko jeden OPA podwójny i żadnych pojemności w ścieżce sygnału w preampie. W wersji pierwszej mamy OPA przed i po potencjometrze.

screen schmeatu końcówki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kinimod · 11 Sierpnia 2022

Zaznaczyłem kondensatory na wejściu. Oczywiście żeby modyfikacja miała sens trzeba wszystkie w torze zastąpić zworami. Czyli wlutować wszystkie i wstawić po jednej zworze w miejsce dwóch połączonych równolegle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Sierpnia 2022 przez kinimod

giagi · 11 Sierpnia 2022

To jest kondesator sprzęgający na wejsciu końcówki mocy, sądziłem ten 1uF to raczej wymienić na coś lepszego i wywaić też baypasik elektroltem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A pozbyć się tych w preampie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kinimod · 11 Sierpnia 2022

1 godzinę temu, giagi napisał:

To jest kondesator sprzęgający na wejsciu końcówki mocy, sądziłem ten 1uF to raczej wymienić na coś lepszego i wywaić też baypasik elektroltem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A pozbyć się tych w preampie:

Oczywiście możesz tak zrobić.

Możesz też wcześniej wywalić wszystkie, dać tam zwory i posłuchać sobie bez kondensatorów i ocenić czy ci się to podoba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

eposm22 · 12 Sierpnia 2022

W dniu 8.08.2022 o 20:14, giagi napisał:

Miałem też myśl czy aby tego Creeka przerobić na końcówkę i wpiąć pomiędzy niego a źródło przedwzmacniacz lampowy lub moze nawet taniej - ominąć oryginalny preamp i wrzucić gotowego kita na lampie do środka?

Byłaby pierwsza hybryda Creeka na rynku 🤣

Witaj wszystko się Da.Mam preemp lampowy by Sonia oliva w creeku 5350 se

Tylko coś nie mogę wstawić zdjęcia
