Witam,
Jestem w trakcie budowy swojego wlasnego gramofonu. Dużym problemem okazal sie silnik... przejrzałem forum, ale nie znalazłem nic aktualnego jeśli chodzi o silniki do ciężkich talerzy.
Potrzebuję silnika który napędzi 15kg talerz paskiem po jego obwodzie. Wiem że większość topowych producentów używa silników Papsta, w większosci AC synchroniczne. Moje pytanie jest takie: jest jakas alternatywa dla Papsta? Jakich aktualnych modeli Papsta używają topowi producenci? Nie chciałbym w ciemno kupować tak drogiego silnika... z góry dziękuje za odpowiedzi.

Lubię to Lubię to ×
Odnośnik do komentarza
https://www.audiostereo.pl/topic/160151-silnik-zewn%C4%99trzny-do-gramofonu/
Udostępnij na innych stronach
Bartek Bartoszewski Stały bywalec

Bartek Bartoszewski

Opublikowano
Opublikowano

Mój projekt bazuje na silniku z jakiegoś taniego gramofonu , po paru próbach z kółkiem napędzającym udało mi się ustawić odpowiednie obroty .

Specjalnie teraz sprawdziłem jak będzie rozkręcał talerz o wadze koło 4,5 kg i nie ma problemu.

Wiele tanich gramofonów ma odpowiednią elektronikę z mocnym silnikiem które powinno pasować do twojego projektu .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

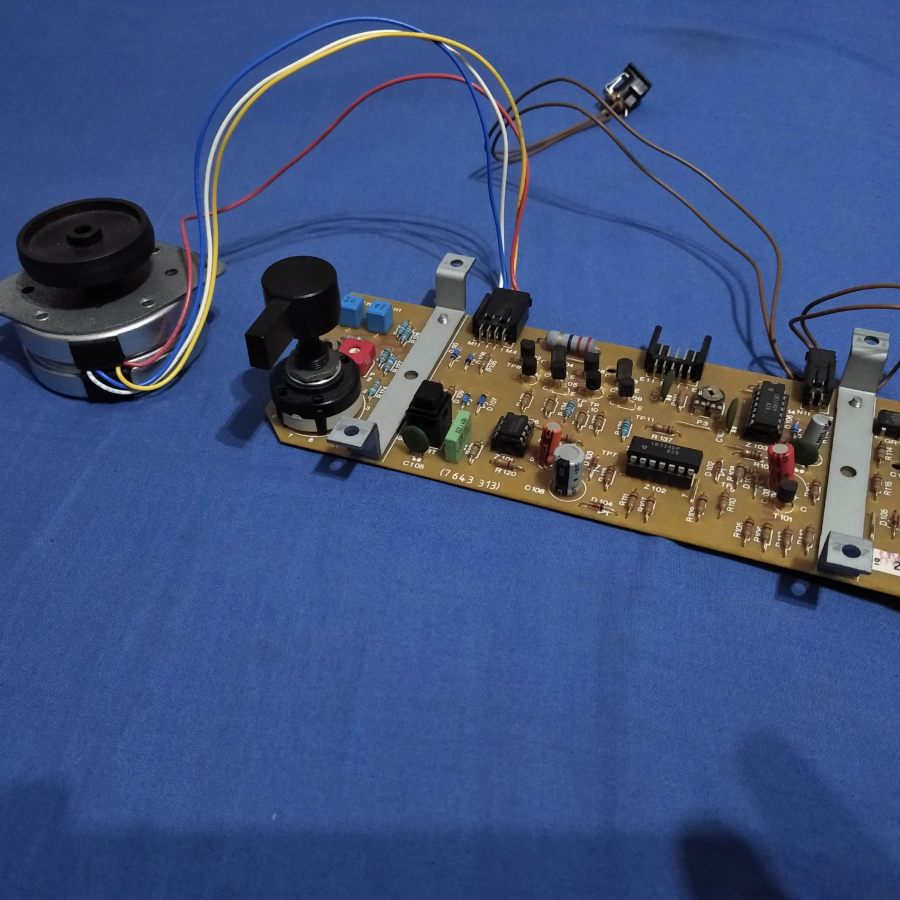

Proszę bardzo , zestaw z taniego gramofonu o dobrych parametrach do teojego talerza .


Tylko kółko napędzające powinno być ciut większe z odpowiednim profilem do paska .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
  • 2 tygodnie później...
mwietrzy Rekrut

mwietrzy

Opublikowano
Opublikowano

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.

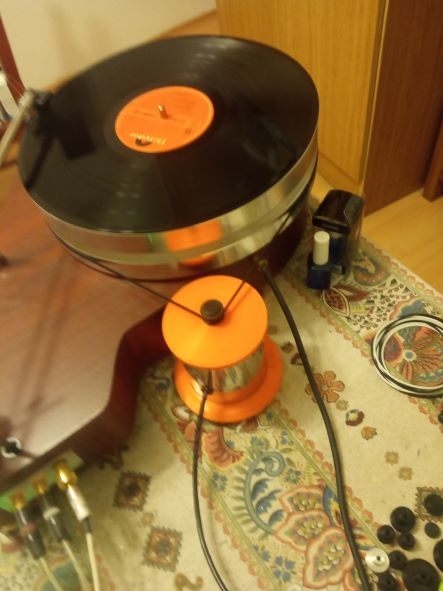

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) mój projekt bazuje na dostępnych częściach i wydrukach 3d. Całość jest przeze mnie zrobiona, oprócz metalowego cylindra w obudowie, no i silnika. Można to określić jako funkcjonalny prototyp do dalszego doskonalenia.

Pozdrawiam

MW

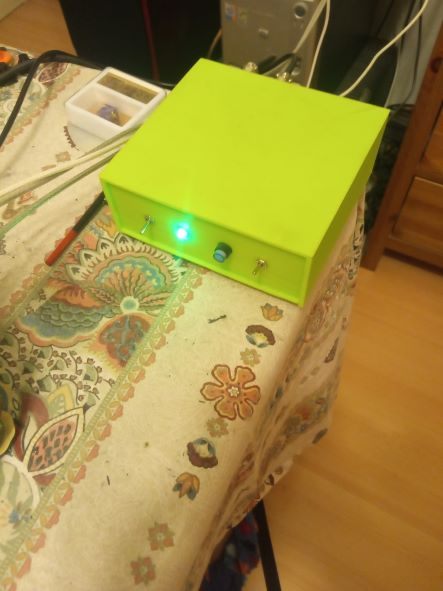

A to kontroler obrotów


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  • Lubię to 1
Lubię to Lubię to ×
Bartek Bartoszewski Stały bywalec

Bartek Bartoszewski

Opublikowano
Opublikowano
15 minut temu, mwietrzy napisał:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) mój projekt bazuje na dostępnych częściach i wydrukach 3d. Całość jest przeze mnie zrobiona, oprócz metalowego cylindra w obudowie, no i silnika. Można to określić jako funkcjonalny prototyp do dalszego doskonalenia.

Pozdrawiam

MW


A to kontroler obrotów


A ramię z Fontka ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
pitczech Nowicjusz

pitczech

Opublikowano
  • Autor
Opublikowano
17 minut temu, mwietrzy napisał:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) mój projekt bazuje na dostępnych częściach i wydrukach 3d. Całość jest przeze mnie zrobiona, oprócz metalowego cylindra w obudowie, no i silnika. Można to określić jako funkcjonalny prototyp do dalszego doskonalenia.

Pozdrawiam

MW


A to kontroler obrotów


A co masz za silnik i sterownik?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
mwietrzy Rekrut

mwietrzy

Opublikowano
Opublikowano

He, he chiński 31zy, a sterownik to klon arduino uno sterujące dacem, wymieniony kwarc na TXC ppm 10, kondesatory przy kwarcu kemet 0 ppm. Czujnik hall z magnesami na talerzu. Koszt całości to pewnie teraz z 500PLN.

Pozdrawiam

MW

PS silnik maxon na razie się nie sprawdził (800PLN)





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

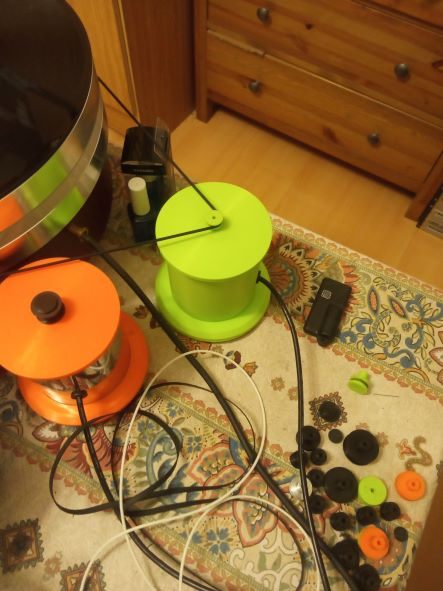

A to napęd z mniejszą rolką


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
