PHONO STAGE

conri · 27 Lutego 2005

Gdzie szukac schematu ( razem z montazowym ) dobrej klasy phono - stage'u. Najchętniej ze zmienną korekcją wejsciowa dla wkladek MM .A może jest spec który podejmie się rękodzieła.

ahaja · 27 Lutego 2005

Zerknij tutaj -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - prosty i skuteczny. Mam zrobioną wersję z dwoma pojedyńczymi opa637 - chociaż ostatnio gram z opa552 (przy nim można zastosować wyższe napięcie).

Pozdrawiam

PS. Tak sobie pomyślałem , że fajnie byłoby wspólnie na forum popełnić jakiś fajny phono stage ... wzorem np gainclon'owców.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

conri · 27 Lutego 2005

Niestety nie jestem biegłym w zaawansowanej elektronice stąd raczej nie będzie ze mnie pożytku na forum.Ale służę 20 wkładkami MM do testów dopasowujących . Od przetworników technicsa do shura poprzez ADC , AT,Stanton. I sztukę MC ortofona MC 15.Jeśli by sie coś miało urodzić po forumowym zainfekowaniu tematem to się pisze na 1 szt.

Alexander · 27 Lutego 2005

Jest też niezły preamp traznystorowy, ale wymaga nieco wprawy wykonywaniu układów elektronicznych.....

obejrzeć warto, może akurat się spodoba:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 27 Lutego 2005

>Alexander

A może by tak 'spaassować' ten projekt? Wiem ze nie jest taki prosty jak RJM'y ... ale zawsze coś nowego...

dudivan · 28 Lutego 2005

Chlopaki, jakie stale czasowe stosujecie w swoich pre ? Zalozylem pare dni temu watek "Korekcja RIAA" (wyszukiwarka !) a odpowiedzi ani widu ani slychu...

Piotr_DA · 28 Lutego 2005

Jestem za! Popełnijmy phonoclona tranzystorowego, z możliwoscią przełączania MM i MC. Co sądzicie o tym schemacie? Znalazłem to gdzieś w sieci, nie pamiętam już gdzie...

[obrazekLUKASZ-271077_1.gif]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ex-sto??ek · 28 Lutego 2005

Witam !

Ja ze swojej strony moge zaoferować pełny komplet dokumentacji preampu na OP z pasywna korekcją ( cztery stałe czasowe - tzn. 20 50 500 2120 Hz ) + płytka itd. Uwaga, op tylko w obudowach smd ( dla zaawansowanych ).

Układ raczej do MM ( choć na upartego.. ). To był mój pierwszy "produkt", tylko do celów badawczych - jak to jest z tą "pasywką ". Grał dobrze i na DIY nadaje się doskonale. Ze sprawdzonych elemenów nie powinnien sprawić problemów nawet początkujacym. trezba tylko sparować niektóre elementy - ale to pestka.

Pozdr.

tomant · 28 Lutego 2005

a może jednak coś na lampkach?

ahaja · 28 Lutego 2005

>Piotr_DA

Jestem za. Z tranzystorowych popełniłem na razie imć 'Jabela' - jak na sprzęt za kilkanaście złotych nawet to grało ... ale po wymianie wszystkich elementów na normalne. Ja jak zwykle mam problem z płytkami do różnych projektów. Ostatnio zrobiłem preampa na opa552 - projekt Darkula - na tzw. pająka ... przydżwięk był straszny i zrezygnowałem, a niestety nioe potrafię zaprojektować (jeszcze) płytki.

ex-sto??ek · 28 Lutego 2005

>ahaja

Oj, pająk w phono ?? Już lepiej uniwersalka...

A z płytkami to nawet ja miałem problemy. Co do tranzystorowego phono to na początek polecam układ z przedwzmacniacza stero z mini-wieży AV-MINI ( pamiętacie taki cykl konstrukcji w Audio-Video - rok bodajże '87 ).

Co ciekawe układ miał korekcję pasywną, a tak prosty, że aż prostacki. W dokumentacji załączyli nawet zmierzoną krzywą RIAA. Co by nie mówić układ był naprawdę dobry - szkoda, ze nie były z tego produkcyjne klocki.

Oczywiście trzeba użyć "normalnych" elementów. ale to nie problem :-))

Kiedy to robiłem, lata temu...

Pozdr.

ahaja · 28 Lutego 2005

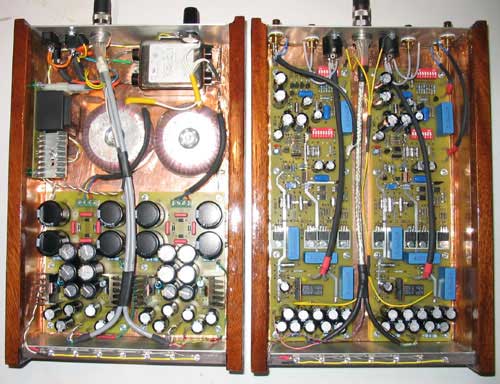

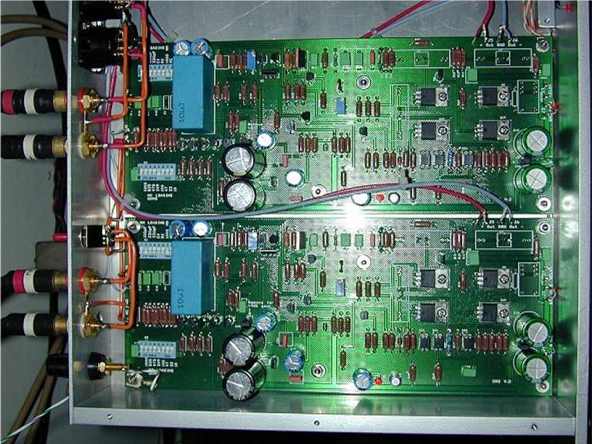

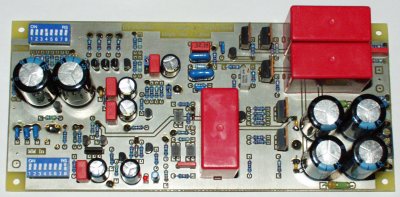

Znalazłem jeszcze coś takiego .... :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , można kupić ponoć płytke...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ex-sto??ek · 1 Marca 2005

Witam !

>ahaja

Twój link to bardzo dobra konstrukcja ( z eq aktywnym, co prawda :-)) ), ale NIE DLA POCZĄTKUJĄCYCH - nawet jak bedziesz mieć płytkę ( co będzie trochę kosztować ) to można napotkać na różne problemy podczas uruchamiania z którymi poczatkujący 'diy-owiec" sobie nie poradzi.

Nasz forumowy preamp powinnien jednak byc konstrukcją znacznie prostrzą, obojętnie jaką - tranzystory czy OP.

Korekcję tez można zrobić w/g uznania ...

Pozdr.

ahaja · 1 Marca 2005

>Ex-stożek

Zgadzam sie jak najbardziej. Podałem tego linka jako ciekawostkę . Skłaniałbym się ku preampowi na tranzystorach. Kilka pre na opach zrobiłem i jak pisałem wyżej gram na pojedyńczych opa552 (projekt ze strony RJM) - jest prosty i dobry jak na poczatek ... ale zawsze chciałoby sie lepiej...

Pozdrawiam

Alexander · 15 Maja 2005

Ponieważ wśród forumowiczów panuje moda na klonowanie, podporządkowałem się modzie i sklonowałem Phonocube ze strony :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

według pomysłu Richarda :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie pierwszy to prephono, który zrobiłem wg pomysłu ze strony RJM, więc wiedziałem, że efekt będzie przyzwoity. Wykonałem wersję ćwiczebną na płytkach uniwersalnych pierwotnie uproszczoną z pojemdynczym zasilaniem opampów, kolejna modyfikacja to dalej wersja na uniwersalnych ale już z zasilaniem jak w projekcie. Obecnie mam przygotowane płytki wg

rysunku ze strony i będę składał wersję docelową. Układ ma trochę nietypową topologię,

ale jest bardzo przystępnie opisany, więc nawet facet o tak niewielkim pojęciu o układach elektronicznych jak ja zorientował się jak to działa. Układ po poprawnym zmontowaniu działa bezproblemowo. Dźwięk jest....a właściwie złóżcie sobie i posłuchajcie. Mnie się bardzo spodobało. Układ przeznaczony do wkładek typu MC. W moim modelu wzmocnienie wynosi

80dB przy całkiem akceptowalnym poziomie szumów. Zastosowane układy to OP27 i OP37.

Warto zgodnie ze wskazówką R. zastosować solidny transformator. Pozdrawiam majsterkowiczów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

saczek_XTRM · 15 Maja 2005

wybaczcie za totalnie laickie pytanie ale kiedyś je muszę zadać... a liczę z waszej strony na wyjaśnienie mi zagadnienia

co to jest ów phono stage,op ampy (czy jakoś tak) oraz RIAA ( co to za skrót) - wiem że gdzieś na dysku mam schemat jakiegoś RIAA to mogę poszukać i tu podrzucić

Wielkie dzięki z góry za wyrozumiałość dla lamera ;)

apasio · 15 Maja 2005

Witam !

phono stage: przedwzmacniacz do gramofonu z wkładką MM (moving magnet, czyli ruchomy magnes), lub MC, czyli z ruchomą cewką. (moving coil). Są to dwa obecnie stosowane systemy czytania płyt vinylowych (longów LP),

system z wkładką krystaliczną wyszedł z użycia. W systemie MM igła siedzi na końcu pręta namagnesowanego, który porusza się wewnątrz cewki i indukuje w niej napięcia proporcjonalne do wychyleń, zgodnych z kształtem rowka na płycie. W MC odwrotnie: magnes jest nieruchomy, a ruchoma jest maleńka ceweczka, przymocowana do igły. Różnica jest w wielkości generowanego napięcia: dla MM jest rzędu paru do kilkudziesięciu mV, dla MC

jest rzędu 0,1 do 0,5 mV. Podobno teraz są takie MC, co dają napięcie jak MM, ale mówię o teorii.

No teraz co to RIAA. To skrót od organizacji normującej zasady nagrywania płyt w USA. Otóż nagrywanie, czyli rezanie rowka w płycie nie jest takie proste. Basy mają znacznie większą amplitudę, co przekłada się na szerszy rowek, niż wysokie. Aby na jednej stronie longa zmieściło się te 23 minuty nagrania, należy tak wstępnie obrobić dźwięk, aby szerokość rowków była w przybliżeniu taka sama dla basów i sopranów. Do tego msłuży korekcja RIAA, nazwana od tejże organizacji, która podczas nagrania płyty matki podbija wysokie względem basów.

Oczywiście, przy odtwarzaniu musi zajść proces odwrotny, inaczej nie było by w ogóle basu. Jak te korekcje są

robione, określa właśnie norma RIAA, za pomocą tzw. stałych czasowych.

Każdy phono stage do MM lub MC musi mieć te korekcje, spełnione z dość dużą dokładnością, bo inaczej będzie fałszował stosunek basów do wysokich względem oryginału.

Trzecie pytanie było o op amp.

Skrót od operational amplifier, czyli po naszemu wzmacniacz operacyjny.

Co to ? Otóż jest to taki wzmacniacz, który pa wejście i wyście. Na wejściu ma dużą impedancję, na wyściu małą.

Oprócz tego ma wielkie wzmocnienie i kupę jeszcze innych ważnych parametrów.

W każdym razie, za pomocą takowego można konstruować wzmacniacze o potrzebnych parametrach.

Dodając odpowiednie elementy R i C można n.p.

skonstruować przedwzmacniacz RIAA (do gramofonu).

Nie należy kojarzyć pojęcia op-amp z układami scalonymi, chociaż dziś występują one tylko w tej postaci, ale

pamiętać należy, że to jest po prostu op-amp, a może być wykonany nawet na lampach.

I tu najlepszy przykład: słynny phono-stage HIRAGA (szukaj w sieci).

No, bedzie, bo mogie tak do Bożego Narodzenia !

pzdr apasio

P.S. Jak chcesz jeszcze wiedzieć coś, to zadaj pytanie.

saczek_XTRM · 16 Maja 2005

>>apasio

wielkie dzięki za przystępne wytłumaczenie zagadnienia

jeżeli się nie mylę to op ampy wykorzystywane są też do budowy filtrów aktywnych zestawów głośnikowych, tak?

no to wygląda na to że mam pełen schemat wraz z projektem płytki PCB wzmacniacza RIAA

poniżej zamieszczam jego schemat blokowy

dla chętnych wyślę wraz z opisem na maila - piszcie na [email protected]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tomant · 16 Maja 2005

>apasio, 16 Maj 2005, 01:25

>pamiętać należy, że to jest po prostu op-amp, a może być wykonany nawet na lampach.

>I tu najlepszy przykład: słynny phono-stage HIRAGA (szukaj w sieci).

dla leniwych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

amazarak · 18 Maja 2006

Witam, pomyślałem, że wtrącę swoje trzy grosze.

Od jakiegoś czasu również myślę o samodzielnym złożeniu jakiegoś sensownego phono-stage'a. Kiedyś znalazłem w internecie cuś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link ten przewinął się już przez to forum, niejaki szaman podobno to składał, ale to było w 2003 r. i nie znalazłem o tym jak się skończyła ta historia.

Czy waszym zdaniem szanowni koledzy składanie tego jest w ogóle warte zachodu?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

amazarak · 18 Maja 2006

Hmmm kropka w linku nieco namieszała. Tu prawidłowo działająca wersja:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 18 Maja 2006

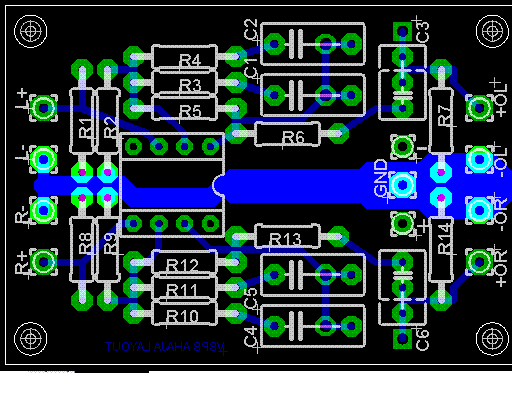

Do lampek jakoś jeszcze nie mam przekonania. Aktualnie pogrywam na MC i Phonoclonie :-). Z nudów narysowałem sobie do MMki płytkę do Bugle'a ... jak skończę te projekty , które zacząłem to może go zrobię ... dla spokojności :-)

Krzysztof

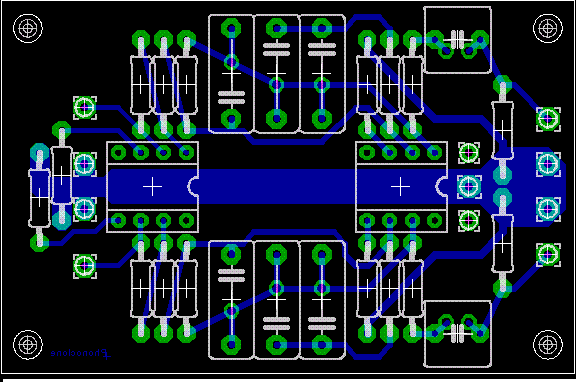

A wygląda ona na razie tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
