Dorobienie wyjścia pre out w Amplitunerze Yamaha RX-V500D

[brewka87]

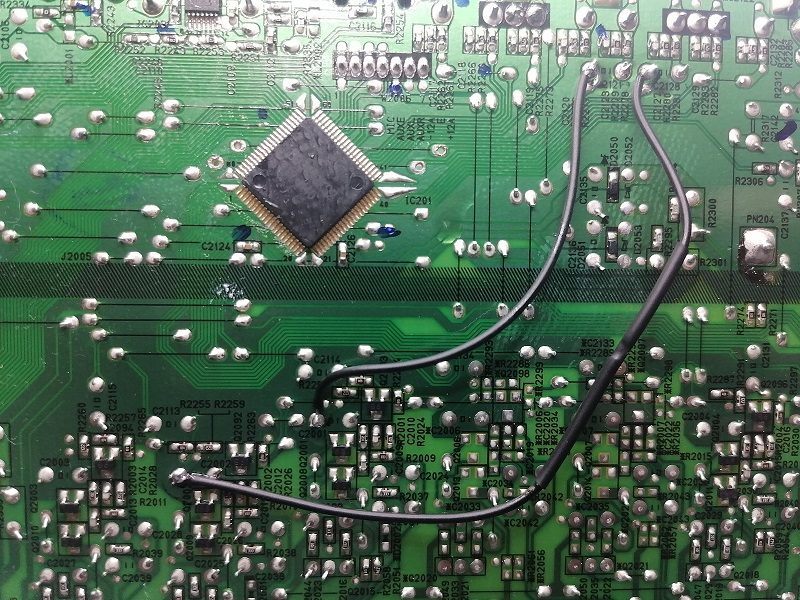

Na prośbę kolegi @Piter_muz zrobiłem obrazkową instrukcję jak dorobić wyjście pre-out dla kanałów frontowych w amplitunerze Yamaha RX-V500D.

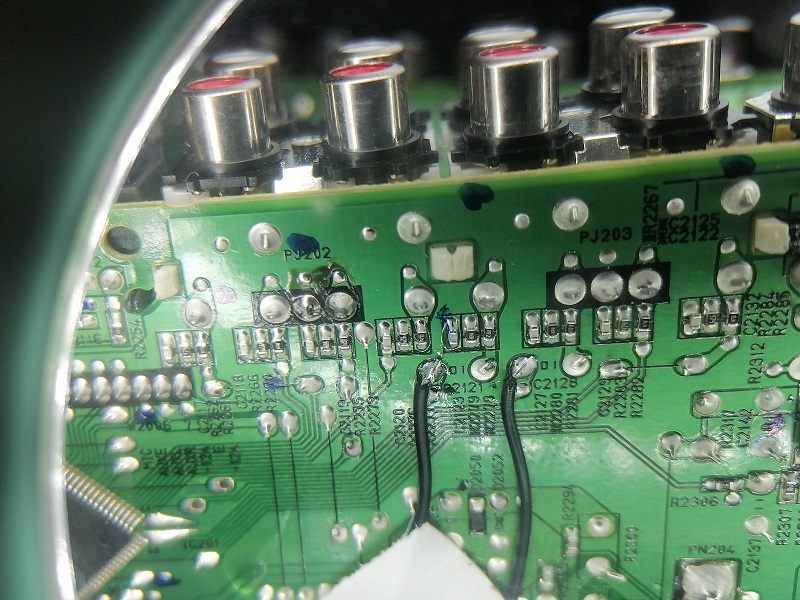

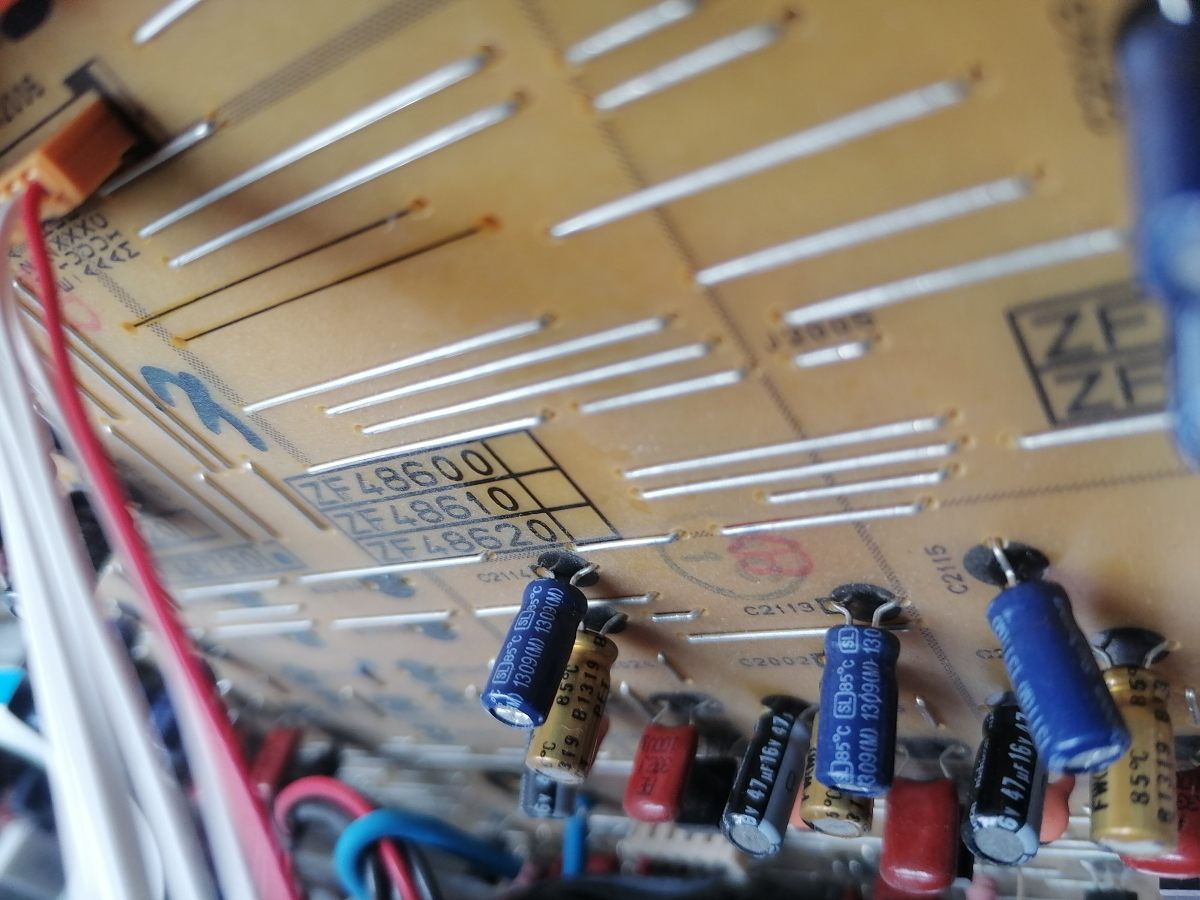

Jest to wyscie niebuforowane i nalezy uważac aby nie podać na to wyjście sygnału audio poniewaz wysteruje on koncówki mocy. Do wykonania przeóbki wystarczy lutownica i 2 krótkie odcinki przewodu. Przewodami nalezy połączyć zaznaczone na czerwono punkty oraz wylutować/przeciąc dwie zwory lub przeciąc sciezki w zaznaczonych miejscach. połączenia nalezy wykonać od strony sciezek.





Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jesli ktos chce mozna zastosowac układ buforujący. Bez niego tez będzie działac ale tak jak wspomniałem wcześniej trzeba uwazać aby nie podac na wyjscie sygnału.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited March 9 by brewka87
poprawiłem obrazek

[Piter_muz]

Co Fachowiec to Fachowiec 😄 @brewka87 jesteś niesamowity. Dziękuję 👍🍺🍺 🍻🍺

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[brewka87]

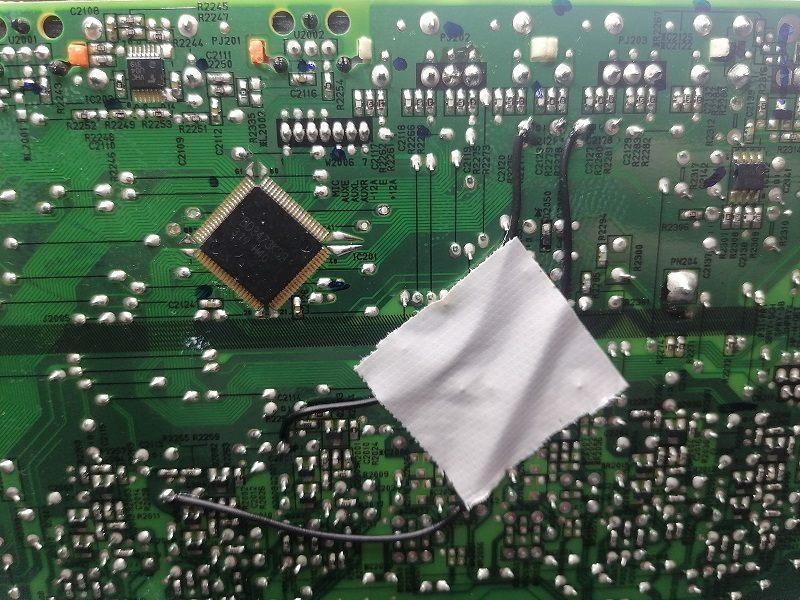

Prosciej się chyba nie da tego zrobic. Po przeróbce sygnał z przedwzmacniacza będzie dostępny na wyjsciu av-out.

Jesli ktos podejmie się wykonania modyfikacji proszę miec na uwadze, ze robi to na własne ryzyko. Pozdrawiam
