Marantz PM6005 naprawa, pomoc

**Ape** · 31 Marca 2023

Cześć

Mam taki wzmacniacz, który trafił do mnie z niedziałającym kanałem prawym. Na wyjściu tego kanału jest 0,1V i nie można go w żaden sposób doregulować PR-ką (kanał lewy ma 0,001v i idzie zejść do całkowitego zera)

druga sprawa w uszkodzonym kanale nie ma możliwości ustawienia BIAS-u, kręcąc PR-ką kręcimy się wokoło 5mV nic mniej nic więcej., oczywiście drugi kanał "gada" prawidłowo i 10mV bez problemu daje się ustawić a nawet więcej (instrukcja mówi o 10mV)

Wzmacniacz rozebrałem wpiąłem się sygnałem bezpośrednio na końcówkę mocy i sygnał z końcówki kanału prawego wychodzi dosyć mocno zniekształcony, co w sumie nie dziwi.

Z kolei z przedwzmacniacza, kanał prawy nie gra wcale, być może tam było pierwotne uszkodzenie i przesterowany sygnał rozsypał też końcówkę.

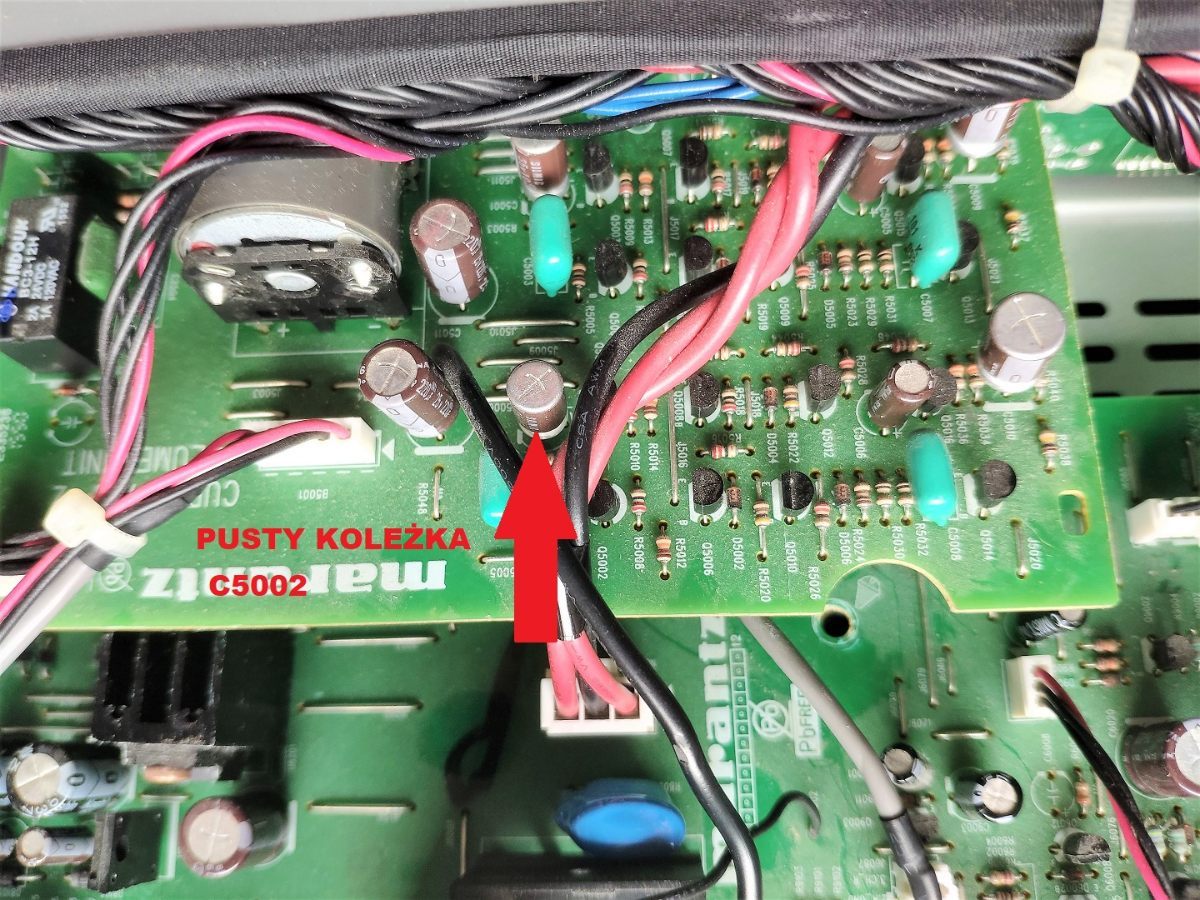

W każdym razie stan obecny jest taki, ze przewód z przedwzmacniacza, który wchodzi na końcówkę nie daje sygnału na prawym kanale. Wstępne oględziny (opukiwanie elementów) pokazało że kondensator C5002 jest wyschnięty, bo lata coś w środku przy opukiwaniu. Co dziwne, bo, jak wynika ze schematu, jest kondensator wejściowy sygnału, więc po co by miał się zepsuć? W tygodniu go wylutuję, zmierzę ii w razie potrzeby podmienię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie wiem jednak jak ugryźć końcówkę mocy.

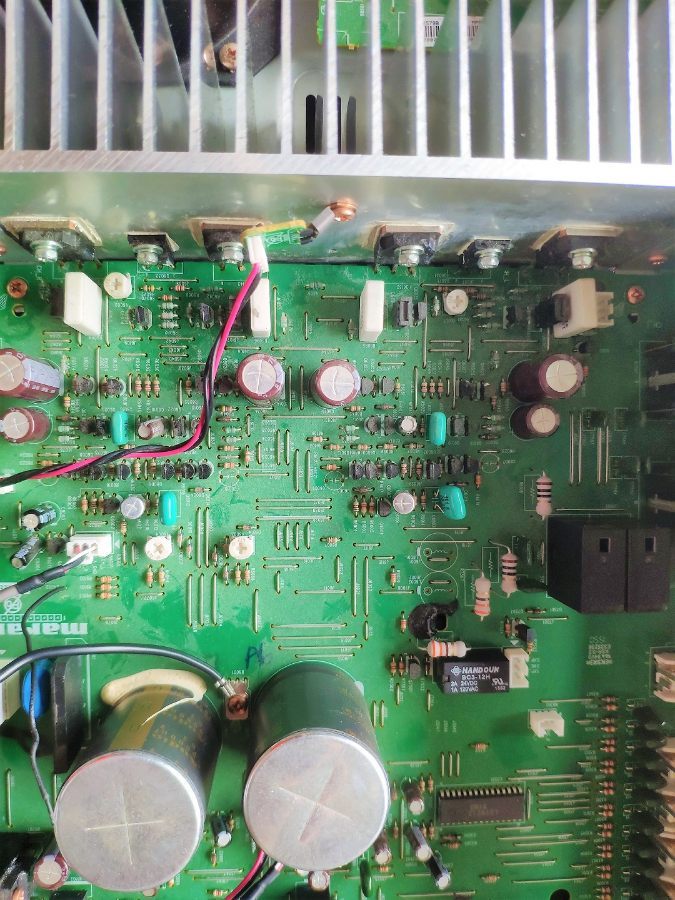

Załaczam zdjęcia i schemat, może ktoś pomoże i podpowie,

________________________________________________________________

nie mogę dodać serwisówki bo plik duży, zamieszczam link do dysku goolge:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Marca 2023 przez Ape

Piotrek608 · 31 Marca 2023

Wymień kondensator na nowy i dobry.

Czy przekaźniki wyjść głośnikowych włączają się robią klick? Jak nie to układ protektora nie włącza ich bo coś jest mocno i ewidentnie uszkodzone.. np tranzystory stopnia mocy.

Czy na wyjsciu nie ma stałego napiecia DC np 45-60V??

Czy drobne tranzystory w układzie drivera mają napięcia pracy zgodne z instrukcją serwisową /schematem.

musisz zacząć od podstaw. Jak nie czujesz tematu lepiej oddaj do kogoś zorientowanego.

Daniel_68412 · 31 Marca 2023

Jeśli kond sygnałowy serio wysechł to znaczy że wszystkie tego typu trzeba tam sprawdzić nie tylko w torze sygnału.

Później klasyka gatunku czyli zimne luty oraz napięcia jak kolega wyżej pisze.

**Ape** · 2 Kwietnia 2023

W dniu 31.03.2023 o 22:16, Piotrek608 napisał:

Czy przekaźniki wyjść głośnikowych włączają się robią klick? Jak nie to układ protektora nie włącza ich bo coś jest mocno i ewidentnie uszkodzone.. np tranzystory stopnia mocy.

Tak jak pisałem w pierwszym poście, końcówka gra, ale w prawym kanale zniekształca.

W dniu 31.03.2023 o 22:16, Piotrek608 napisał:

Czy na wyjsciu nie ma stałego napiecia DC np 45-60V??

Nie, jest 0,1V, ale nie można go zmniejszyć, w drugim kanale regulacja działa normalnie i udaje się zejść do 0,000mV

W dniu 31.03.2023 o 22:16, Piotrek608 napisał:

Czy drobne tranzystory w układzie drivera mają napięcia pracy zgodne z instrukcją serwisową /schematem.

niestety na schemacie nie ma zaznaczonych wymaganych napięć, schematy do przejrzenia tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W dniu 31.03.2023 o 22:16, Piotrek608 napisał:

Jak nie czujesz tematu lepiej oddaj do kogoś zorientowanego.

dziwna odpowiedź, jak na dział, DIY, nie chcę oddawać, chcę ogarnąć samemu z Waszą pomocą.

______________________________________________________

W dniu 31.03.2023 o 22:37, Daniel_68412 napisał:

Później klasyka gatunku czyli zimne luty oraz napięcia jak kolega wyżej pisze.

będę to robił w tygodniu, teraz nie mam jak. Napięć nie ma zaznaczonych na schemacie, co dziwne. schemat do przejrzenia tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Kwietnia 2023 przez Ape

Darek67 · 2 Kwietnia 2023

Kolego, masz drugi kanał sprawny więc po co szukasz napięć w serwisówce ? Możesz porównać. Niewiele piszesz o pomiarach, więc niewiele mozna pomóc na tym etapie. Jasne jest że naprawa musi odbyć się w dwóch etapach. Odłączenie bloku pre i naprawa kańcówki - ma grać z zewnetrznego źródła. Potem doprowadź do porządku blok pre . I jeszcze jedna bardzo ważna moim zdaniem podpowiedź . Wylutuj tranzystory mocy w uszkodzonym kanale i wtedy naprawiaj. Oszczędzisz sobie kosztów. Wstawisz je potem, kiedy już usuniesz usterki. Jeśli nie jesteś mocny w naprawach wzmacniaczy, wylutuj tranzystory mocy także ze sprawnego kanału. Bedziesz miał bazę do porównań napięć. Jak już doprowadzisz do identycznych wyników w obu kanałach wstawisz trany mocy i ustawisz prad spoczynkowy. A kondensatory oczywiscie do wymiany na początek.

Piotrek608 · 6 Kwietnia 2023

Napisałem to bo niekiedy pojawiają się ludzie którzy nigdy w życiu lutownicy nie trzymali co dopiero schemat i wzmacniacz.. niestety niekiedy tacy śmiałkowie do mnie trafiają.

Mam wrażenie, że mimo upływu lat w schematach marantza nadal podobnie jak w poczciwym pm68 z 97 roku.. i to cieszy, choć nie czekaj, jednak są zmiany znaczy się zaoszczędzili i nie ma tej bzdurnej klasy pseudo A... czyli jednak, to sprawdź rezystory 22r w gałęziach zasilania i czy na kondensatorach C6011 i C6013 som jakieś wolty... to była taka ulubiona usterka wzmaków maranciunia padały te 22r rezystory i cały układ drivera nie dostawał napięcia...

**Ape** · 11 Kwietnia 2023

W dniu 6.04.2023 o 18:41, Piotrek608 napisał:

sprawdź rezystory 22r w gałęziach zasilania i czy na kondensatorach C6011 i C6013 som jakieś wolty...

sprawdziłem, coś było nie tak, poprawiłem wszystkie luty, bo nie wyglądały dobrze i okazało się że +C6011 jest zwarty do wszystkich trzech nóżek tranzystora Q6141 (C4467).

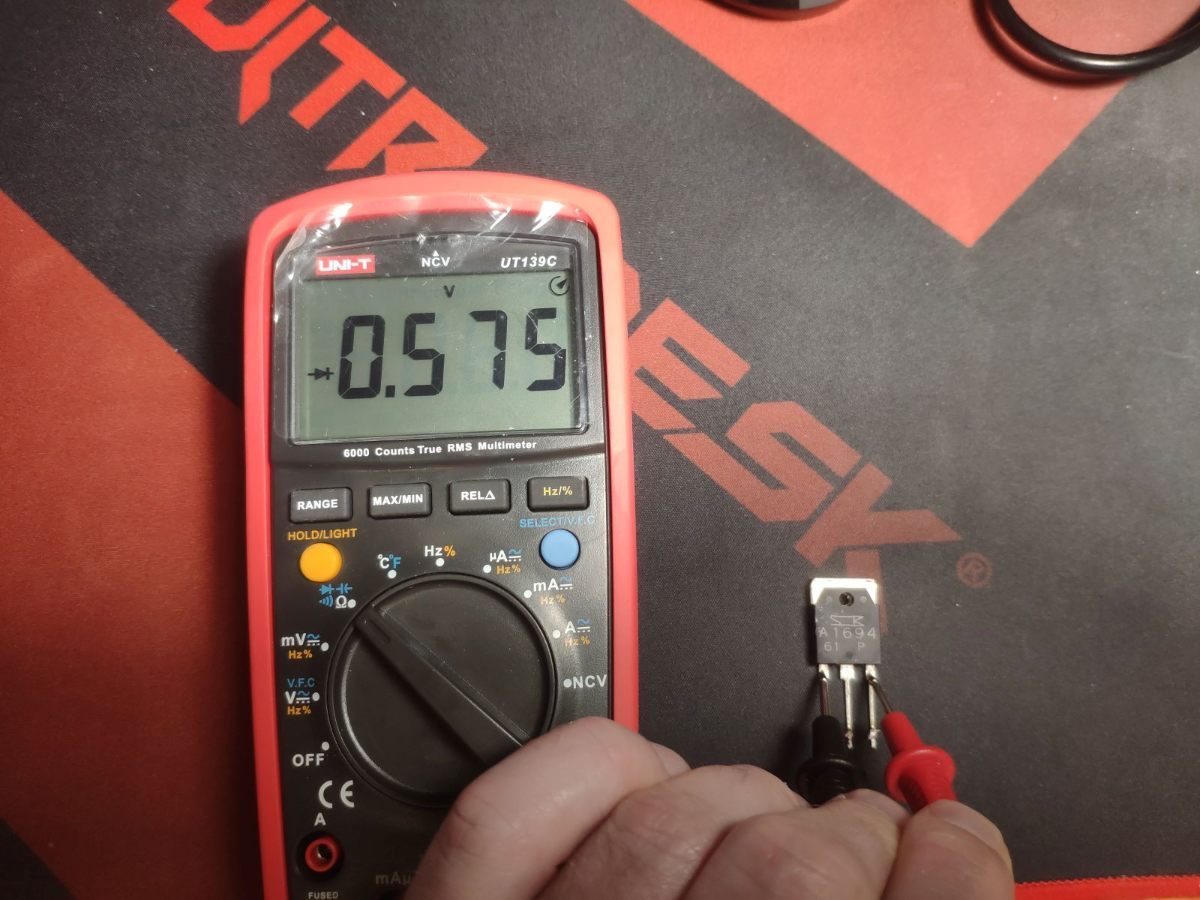

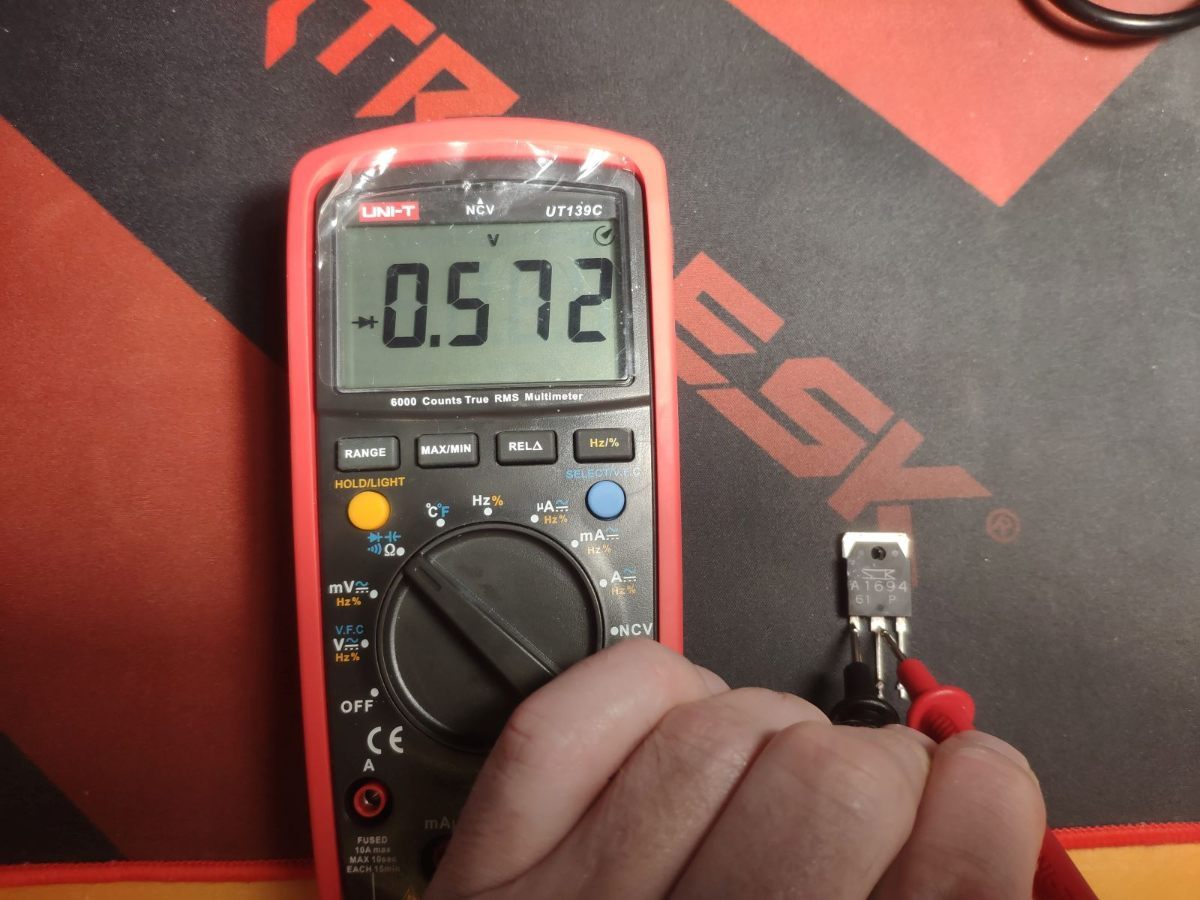

Wylutowałem oba tranzystory z tego kanału i w teście diody Q6142 wydaje się być sprawny, a Q6141 jest całkowicie zwarty.

Pytanie, czy sama wymiana tranzystora Q6141 i po sprawie, czy szukać dalej? jeżeli tak, to gdzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Ape** · 11 Kwietnia 2023

W dniu 6.04.2023 o 18:41, Piotrek608 napisał:

sprawdź rezystory 22r w gałęziach zasilania

oba są ok

Daniel_68412 · 11 Kwietnia 2023

1 hour ago, Ape said:

Pytanie, czy sama wymiana tranzystora Q6141 i po sprawie, czy szukać dalej? jeżeli tak, to gdzie?

No jak luty zrobione, napięcia są na obu analogiczne i te elektrolity w sygnale sprawdziłeś to po wstępnych testach na żarówce odpalasz bez i sprawdzasz zniekształcenia czy oba kanały tak samo oraz jak się ma do specki pod obciążeniem oczywiście. Jak to był tranzystor z końcówki to idziesz w do tyłu i sprawdzasz po kolei tranzystory oraz czy rezystory nie wyglądają na spalone.

Niestety bez dobrego zaplecza testowego nigdy nie będziesz mógł stwierdzić w jakim stanie jest sprzęt. Super to JackieAudio pokazuje na swoim kanale.

**Ape** · 12 Kwietnia 2023

Niestety bez dobrego zaplecza testowego nigdy nie będziesz mógł stwierdzić w jakim stanie jest sprzęt. Super to JackieAudio pokazuje na swoim kanale.

Sprzęt powoli kompletuje, wiadomo, że to nie bułki z Lidla i tanio nie jest.
Do tej pory głównie bawiłem się głośnikami, a w elektronice to tylko budowa gotowych projektów i wymiana elementów RLC w sprzętach komputerowych. Swoją drogą tam. jakby łatwiej zdiagnozować usterkę.
Najwyższa pora iść dalej.

Pomiary zasilania jakieś może dzisiaj uda się zrobić, wylutuje też te sprawne tranzystory zgodnie z radami.
