Dynamiczne źródło prądowe na tranzystorach mosfet

kinimod · 11 Kwietnia 2023

Jakiś czas temu myślałem czy możliwe jest zrobienie dynamicznego źródła prądowego na tranzystorach mosfet i w związku z tym szukałem informacji w książkach i internecie ale nic takiego nie znalazłem. Dlatego usiadłem przy komputerze i w LTspice udało się takowe zbudować i symulować. Wyniki zamieszczam niżej. Tranzystory użyte takie jakie były w bazie danych.

R6 służy do pomiaru prądu płynącego przez górny tranzystor

R1 ustala prąd dla źródła; dla 1.2k wynosi ok 13mA

Zamieszczam też przykładowy projekt VAS z tym źródłem do symulacji w LTSpice. Co o tym myślicie ? Jaki to ma sens w porównaniu do źródła na bipolarach? Rds kanału nie jest mały ale przy takim prądzie rzędu 10 mA spadek na tranzystorze nie powinien być większy jak 1V jednak to co dostaję w symulacji nie jest satysfakcjonujące i spadek na mosfecie jest większy. Tak czy inaczej źródło działa poprawnie. W załączeniu model w LTspice. Oczywiście do dostrojenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 12 Kwietnia 2023

Zachowuje się jak źródło prądowe, czy rezystor? Jaką ma rezystancję równoległą?

kinimod · 12 Kwietnia 2023

Zachowuje się jak źródło prądowe. Dokładnie tak samo jak na tranzystorach bipolarnych. Cały czas je dostrajam aby spadek napięcia był na nim jak najmniejszy i jak największa amplituda.

Napisz jak mam zrozumieć rezystancję równoległą? Tak jak w przypadku połączania równoległego rezystorów?

**Grzegorz7** · 12 Kwietnia 2023

A na tym schemacie to gdzie to źródło?

Gdzie płynie i dokąd prąd?

przemak · 12 Kwietnia 2023

W dniu 11.04.2023 o 17:58, kinimod napisał:

Jakiś czas temu myślałem czy możliwe jest zrobienie dynamicznego źródła prądowego na tranzystorach mosfet i w związku z tym szukałem informacji w książkach i internecie ale nic takiego nie znalazłem. Dlatego usiadłem przy komputerze i w LTspice udało się takowe zbudować i symulować. Wyniki zamieszczam niżej. Tranzystory użyte takie jakie były w bazie danych.

R6 służy do pomiaru prądu płynącego przez górny tranzystor

R1 ustala prąd dla źródła; dla 1.2k wynosi ok 13mA

Zamieszczam też przykładowy projekt VAS z tym źródłem do symulacji w LTSpice. Co o tym myślicie ? Jaki to ma sens w porównaniu do źródła na bipolarach? Rds kanału nie jest mały ale przy takim prądzie rzędu 10 mA spadek na tranzystorze nie powinien być większy jak 1V jednak to co dostaję w symulacji nie jest satysfakcjonujące i spadek na mosfecie jest większy. Tak czy inaczej źródło działa poprawnie. W załączeniu model w LTspice. Oczywiście do dostrojenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

R5, R7 i R8 - jeden z tych trzech oporników można zaoszczędzić, wystarczą dwa 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 12 Kwietnia 2023

Odpaliłem symulację i na 10Vpp zmiany napięcia, źródło zmienia prąd o 20uApp. Jak dobrze liczę to daje to 500k, czyli wynik bardzo dobry. 🙂

kinimod · 12 Kwietnia 2023

Godzinę temu, Grzegorz7 napisał:

A na tym schemacie to gdzie to źródło?

Gdzie płynie i dokąd prąd?

Źródło jest na górze i składa się z tranzystorów M1 i M2, dalej w dół to już wiadomo. Taki testowy układ. Zbyt duży spadek na źródle nie pozwala uzyskać amplitudy większej niż 21 Vp co w porównaniu do napięcia zasilania 45 V jest stanowczo za mało. To tyle na razie w tym temacie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 minuty temu, Muzg napisał:

Odpaliłem symulację i na 10Vpp zmiany napięcia, źródło zmienia prąd o 20uApp. Jak dobrze liczę to daje to 500k, czyli wynik bardzo dobry. 🙂

Poprawiłem źródło i schemat jest zamieszczony powyżej. Jednak nie potrafię osiągnąć amplitudy większej jak 40 Vpp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 12 Kwietnia 2023

Nie wiem dlaczego upierasz się przy mosfetach, a te mają wysoki Ugs. Trzeba by sięgnąć po te logic level. Możesz też spróbować takich źródeł:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kinimod · 12 Kwietnia 2023

Godzinę temu, przemak napisał:

R5, R7 i R8 - jeden z tych trzech oporników można zaoszczędzić, wystarczą dwa 🙂

Zgadza się 🙂Bez R5 się obejdzie. Pozdro

**Grzegorz7** · 12 Kwietnia 2023

A po co ten R6?

kinimod · 12 Kwietnia 2023

1 minutę temu, Grzegorz7 napisał:

A po co ten R6?

Zastosowałem go tam tylko do pomiaru prądu.

**Grzegorz7** · 12 Kwietnia 2023

ok

kinimod · 13 Kwietnia 2023

12 godzin temu, Muzg napisał:

Nie wiem dlaczego upierasz się przy mosfetach, a te mają wysoki Ugs. Trzeba by sięgnąć po te logic level. Możesz też spróbować takich źródeł:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzięki za informację. Nie upieram się przy mosfetach. Kiedyś tak dla idei i z nudów chciałem zrobić projekcik tylko na mosfetach.

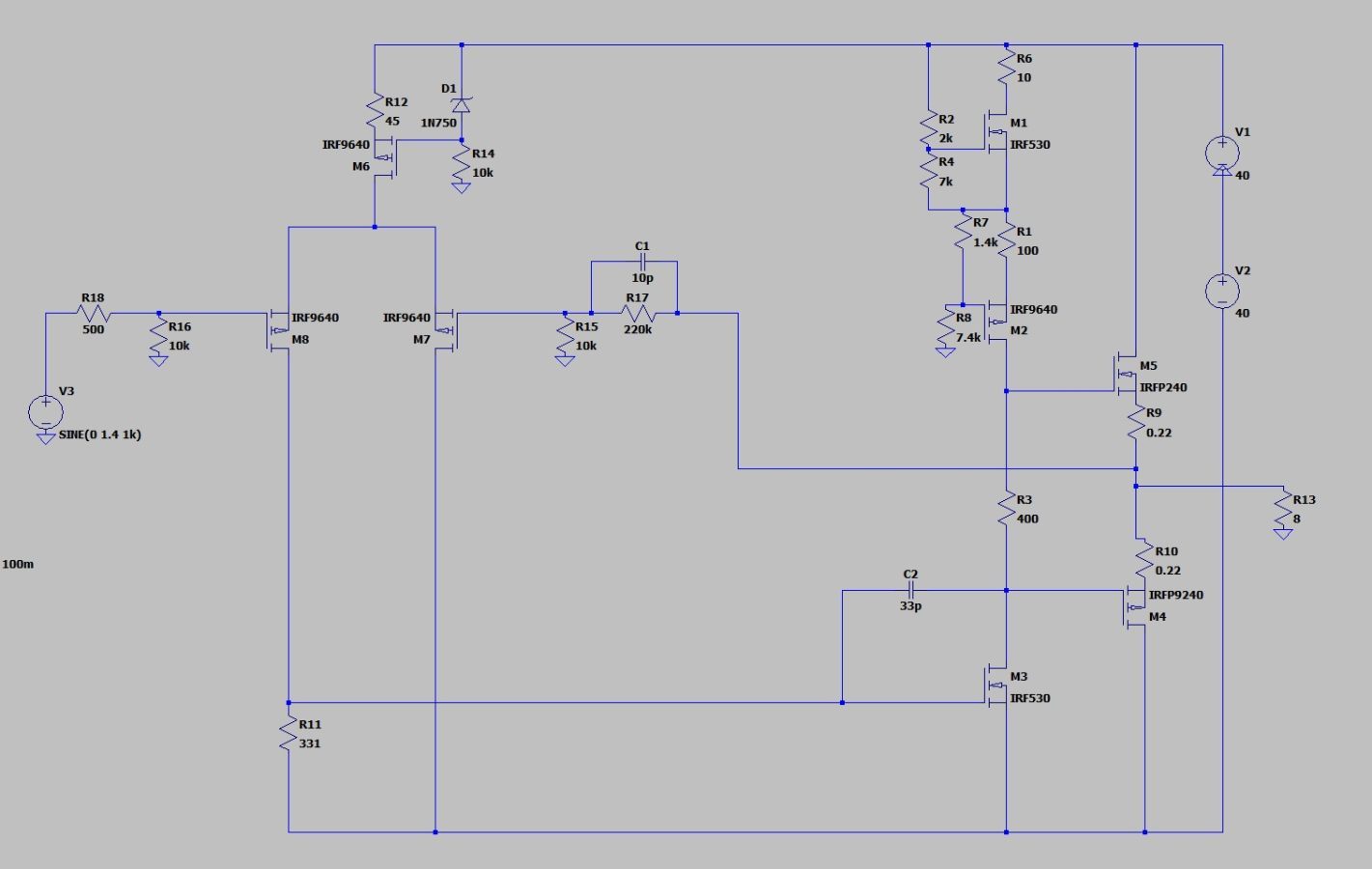

Teraz po dostrojeniu źródło osiąga amplitudę 58 Vpp. Cały projekt wygląda następująco:
