2xAD1865+FPGA=Problem(?)

[BartekT]

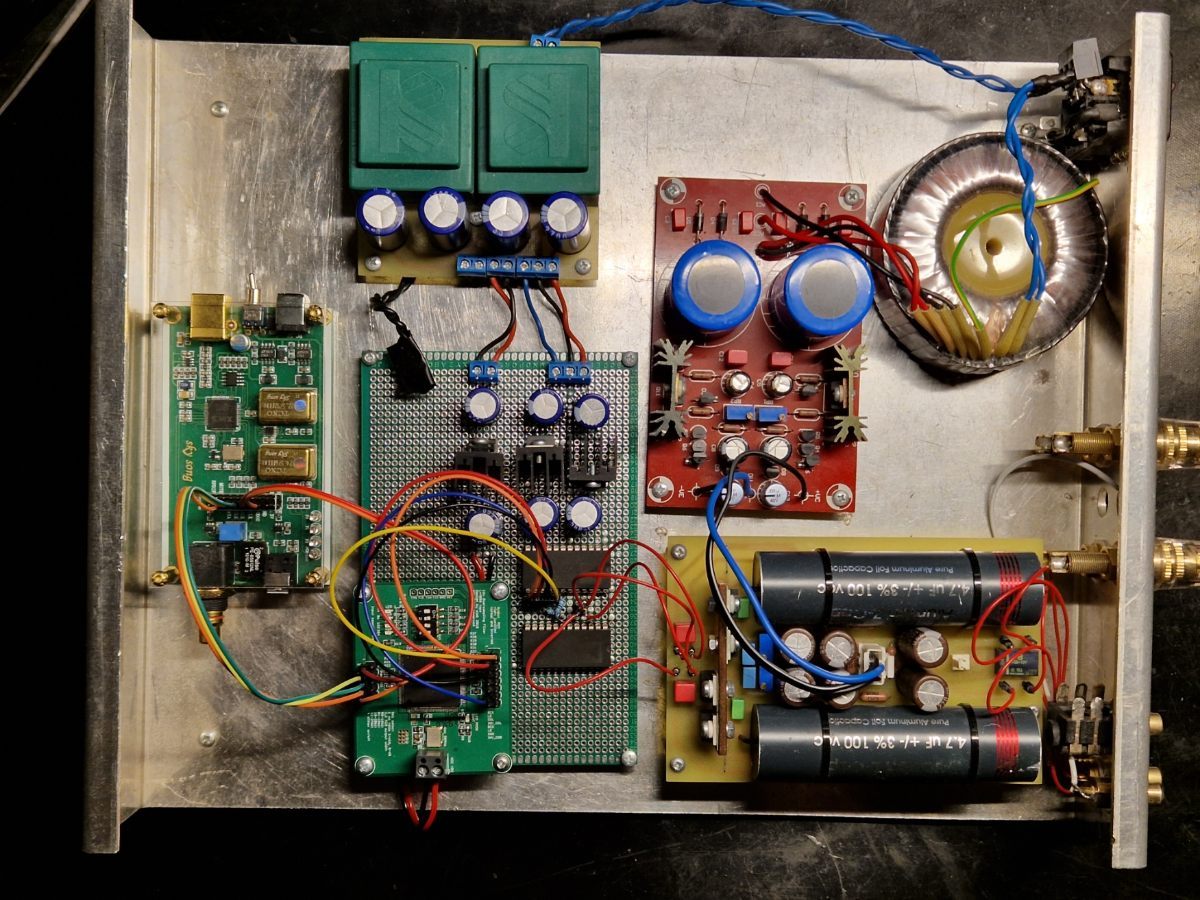

Już jakiś czas temu wpadłem na pomysł żeby zbudować DACa na bazie Amanero → FPGA → 2xAD1865 → Pass D1

Całość zmontowałem na szybkości żeby tylko sprawdzić czy „koncepcja” zadziała i okazało że zadziałała z tym że nie do końca...

DAC odpala, nawet gra natomiast pojawiają się zniekształcenia powyżej pewnego poziomu głośności ustawionego na źródle.
Zniekształcenia pojawiają się w obu kanałach dokładnie w tym samym momencie i wyglądają tak samo.
I nawet na niskim poziomie głośności mimo że nie ma zakłóceń słychać że gra wyraźnie głośniej niż powinien.
Ewidentnie to AD przerejestrowuje sygnał na wyjściu generując zakłócenia i nie bardzo rozumiem dlaczego tak jest?

Źródłem był komputer i telefon.
Sprawdzałem z 2 rożnymi Amanero, oba to chińskie wynalazki typu Skysong.
Analog D1 ale z pasywną konwersją było dokładnie tak samo.
Z jednym AD taka sama sytuacja.
AD z wylutu kupione od jednego z formułowiczów.

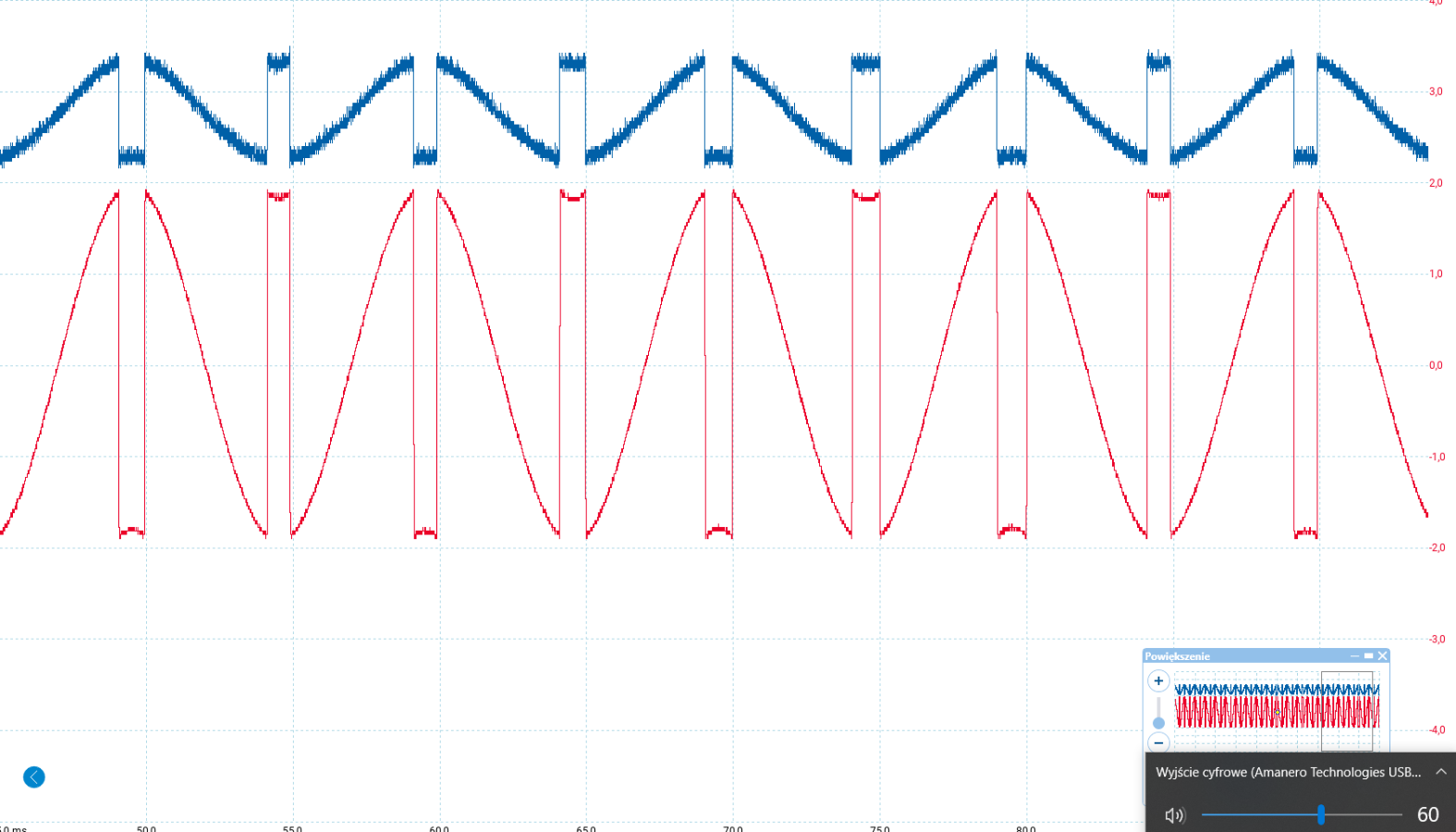

*Niebieski przebieg na wyjściu AD - sygnał 1kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Sierpnia 2023 przez BartekT

[przemak]

A nie karmisz go złym strumieniem? Może 24 bity albo co...

[BartekT]

Próbowałem różnych formatów i różnych ustawień na FPGA

[przemak]

Na dachach się nie znam, ale to jest klasyczna reakcja układu oczekujące go poprawnego strumienia na przesterowany/niewłaściwy sygnał cyfrowy.

[BartekT]

Oczywiście masz relację, po mimo że to sprawdzałem 3x to i tak finalnie miałem namieszane w FPGA...
Tak czy inaczej sprawdziłem to po raz kolejny i teraz wszystko działa jak trzeba.
Tak to już jest że czasem trzeba świeżego spojrzenia żeby dostrzec oczywisty błąd, dziękuję 🙂
