Lowend na głośnikach Sony.


Rekomendowane odpowiedzi

Sony jest znanym producentem audio i jedną z wielu pozycji w ofercie są zestawy wież mini i midi. W latach 90-tych sprzedawała wieże mini RX30 wraz z kolumnami SS-L50.

W kolumnach były użyte głośniki niskotonowe 15 cm oraz wysokotonowy z papierową stożkową membraną. Obudowy miały bardzo nędzne. Pojemność ok. 9 litrów, ścianki z płyt wiórowych 9 mm i plastykowy mocowany zszywkami przód. Jako zwrotnica był tylko kondensator elektrolit 1,5 uF dla wysokotonówki.

Ponieważ dawno temu rozebrałem te kolumny, obudowy wykorzystałem jako testowe do innych projektów, a głośniki leżały w szafie postanowiłem zrobić nowe kolumny, by wykorzystać głośniki i inne zbędne materiały.

Oryginalny głośnik niskotonowy 1-505-235-12 ma takie parametry:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

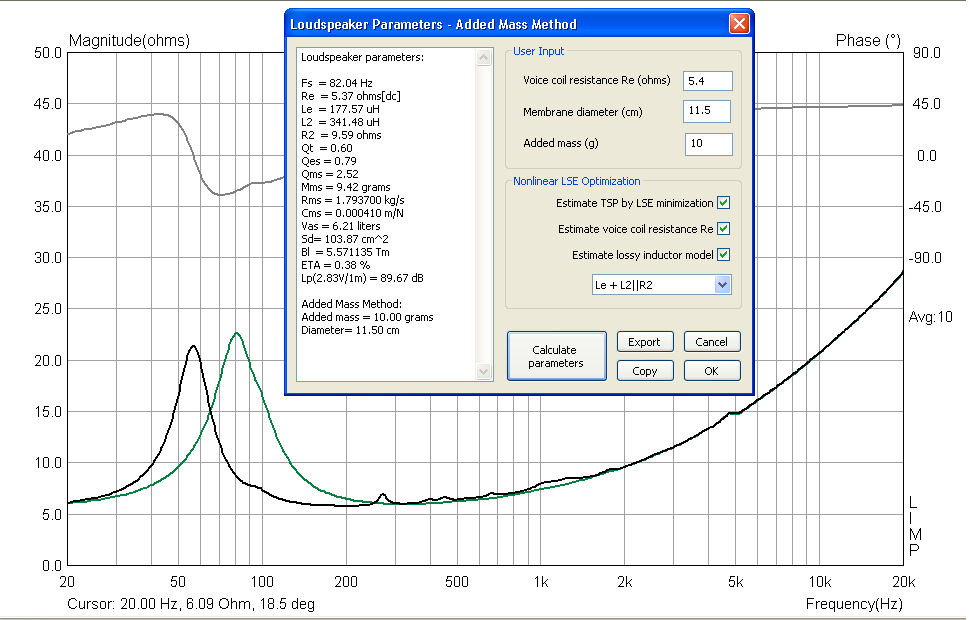

Nie są zachęcające, szczególnie wysoka fs 83Hz i qts 0,78 nie predysponują głośnika do obudowy br, chociaż oryginalna taka była. Postanowiłem zmodyfikować trochę głośnik nasączając membranę i dokleiłem dodatkowy magnes 60x20x10 z jakiś złomowanych innych głośników. Po tych zabiegach głośnik ma takie parametry:


Poprawiła się dobroć qts na 0,60 i choć to też dużo dla br, to po symulacji w WinISD wyszła obudowa ok. 15 litrów strojona na 65 Hz. W czasie pomiarów w prototypowej obudowie stwierdziłem, że zrobię pochyloną o 5 stopni ściankę przednią. Nie mając dużo czasu obudowy robiłem w weekendy, a właściwie w niedzielne popołudnia. Po jakimś czasie wyszły takie budy:

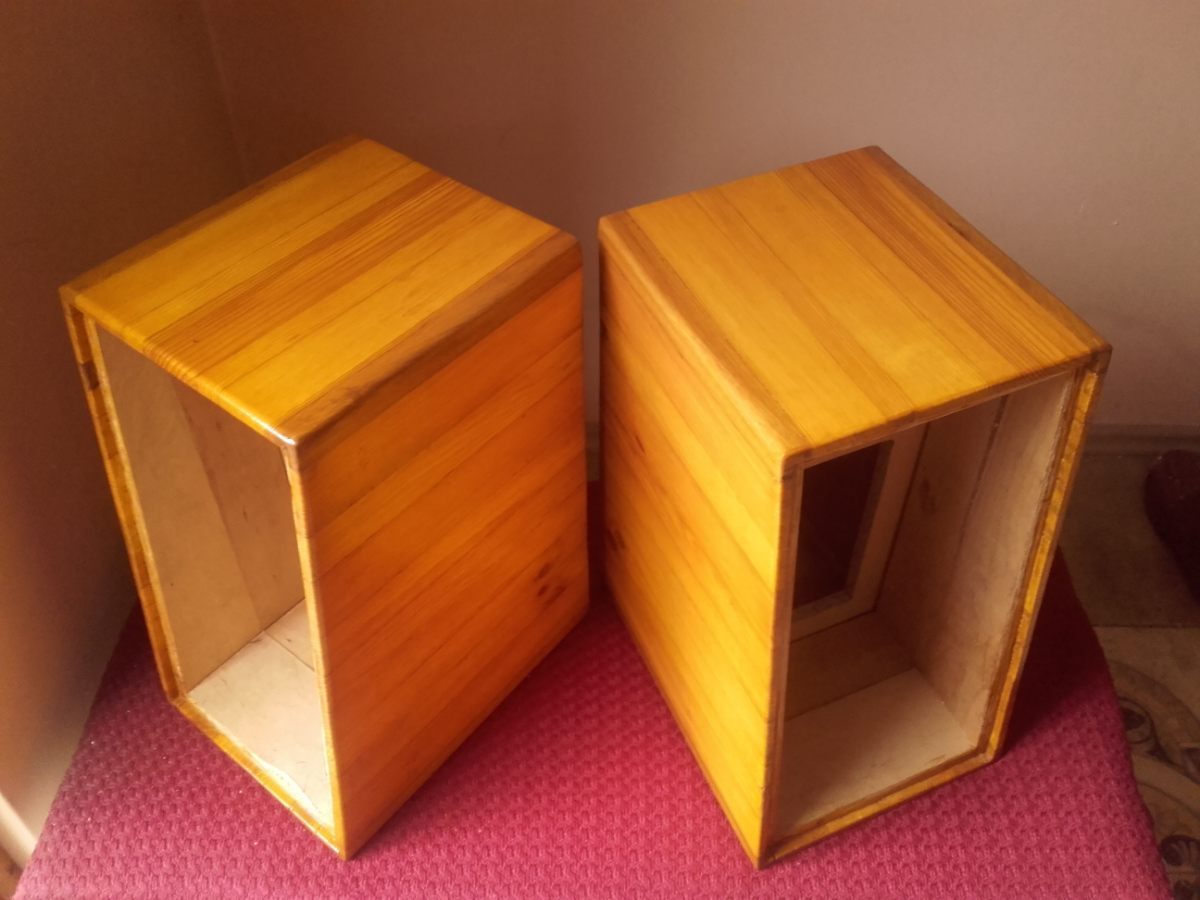

Szkielet jest ze sklejki brzozowej 12 mm, na którą przykleiłem 10 mm listwy drewniane ze świerku lub sosny. Narożniki są dębowe. Wręga w środku jest z obustronnie ofornirowanej płyty wiórowej 12 mm. Całość pomalowałem pędzlem lakierobejcą jasny dąb dwie warstwy. Ponieważ mam trochę tkaniny powlekanej Poroflex chciałem przednią i tylną ściankę tym okleić, ale skończyło się tylko na tylnej ściance, gdyż jest to mało rozciągliwe i trudno jest zrobić narożniki. Zrobiłem ostatecznie na zakładkę. Na tylną ściankę wykorzystałem hdf w kilku sklejonych warstwach o całkowitej grubości 16 mm. Przenia ścianka jest z 18 mm płyty wiórowej i na wierzch doklejonej 3 mm płyty pilśniowej. Potem lakier, posypka i spray czarny matowy.

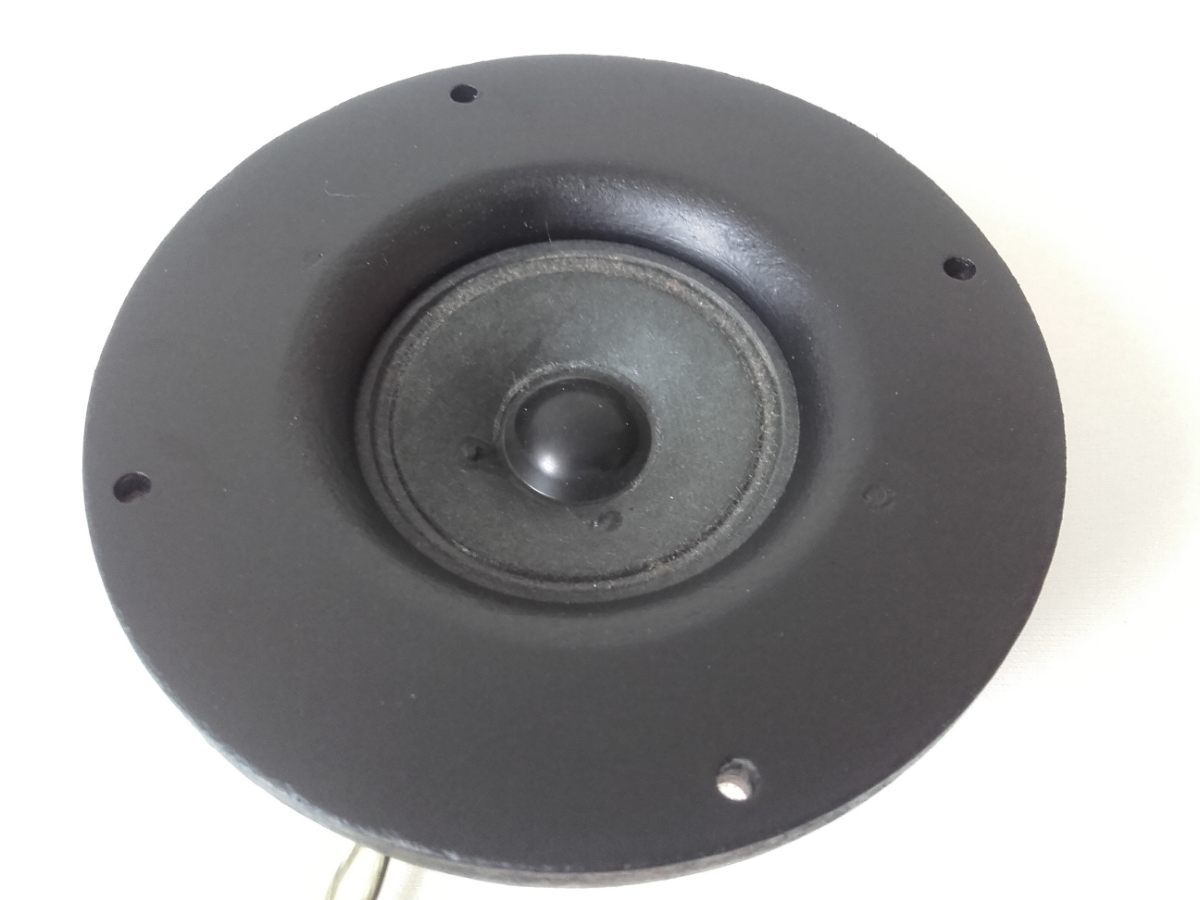

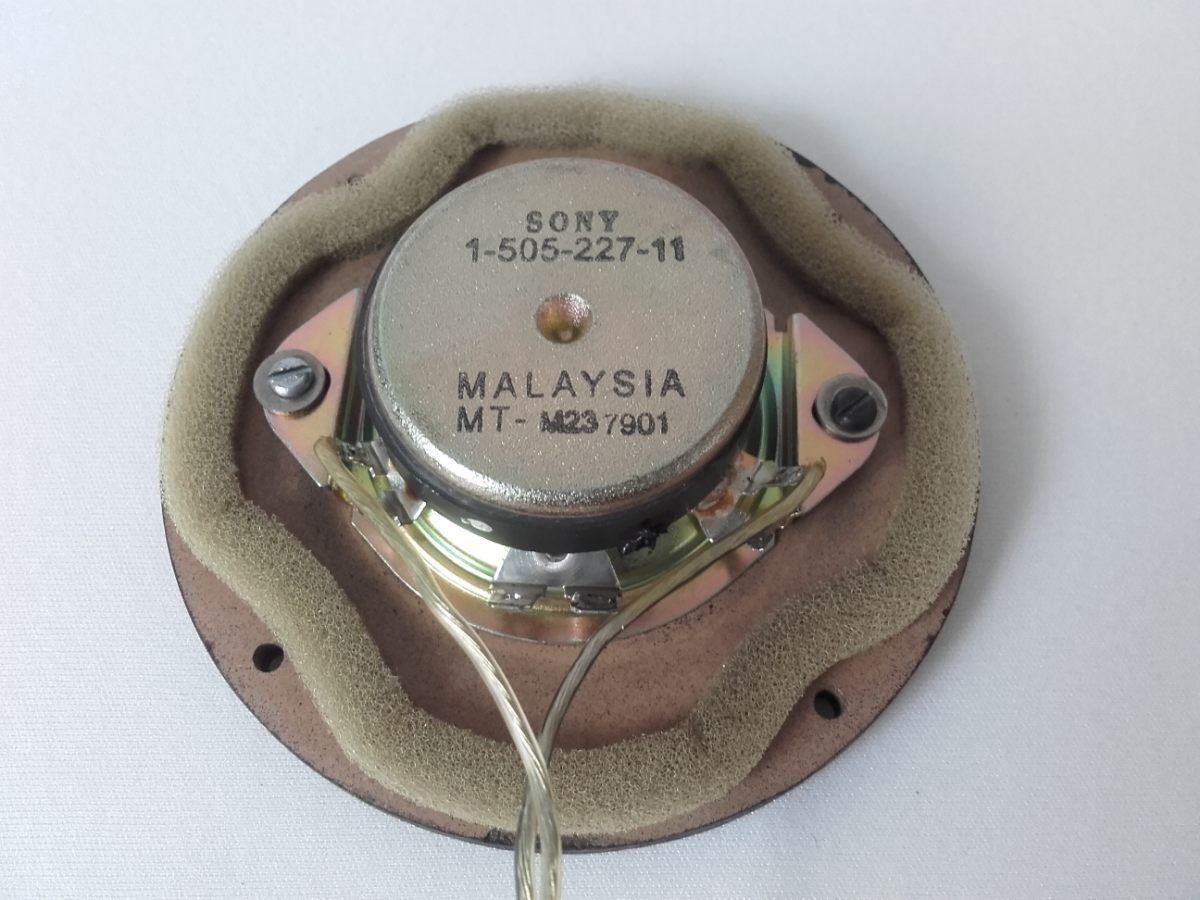

Dla głośnika wysokotonowego musiałem dorobić panel przedni z hdf 8 mm o średnicy typowej 104 mm:

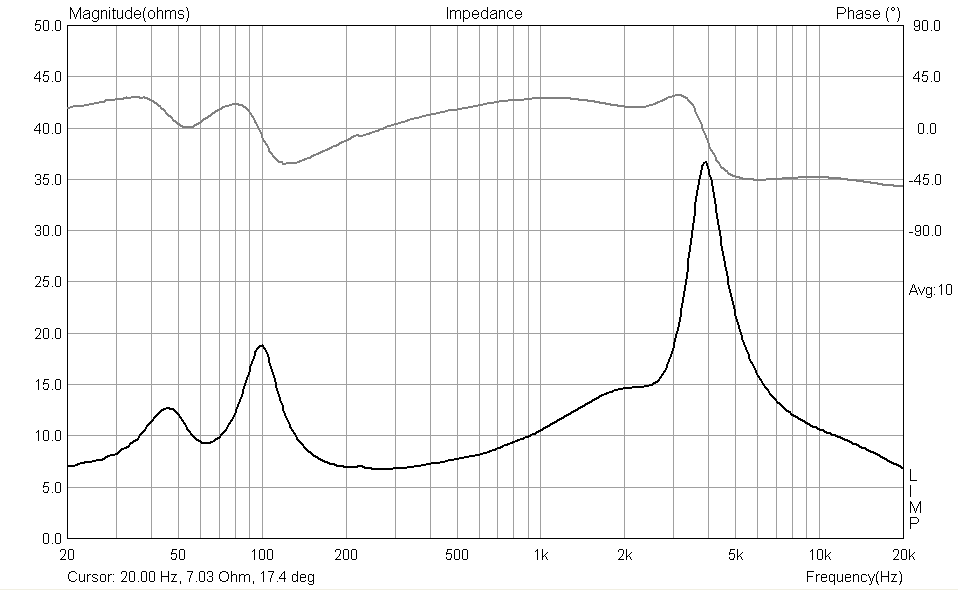

Głośnik wysokotonowy ma taką charakterystykę impedancji:

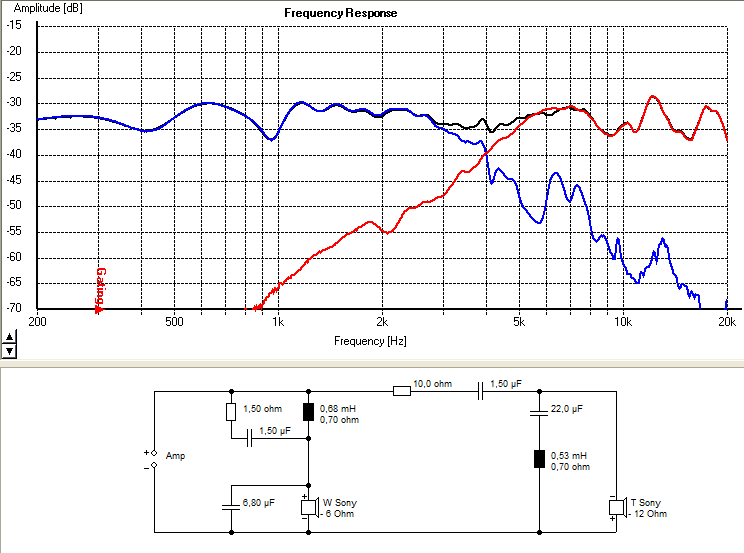

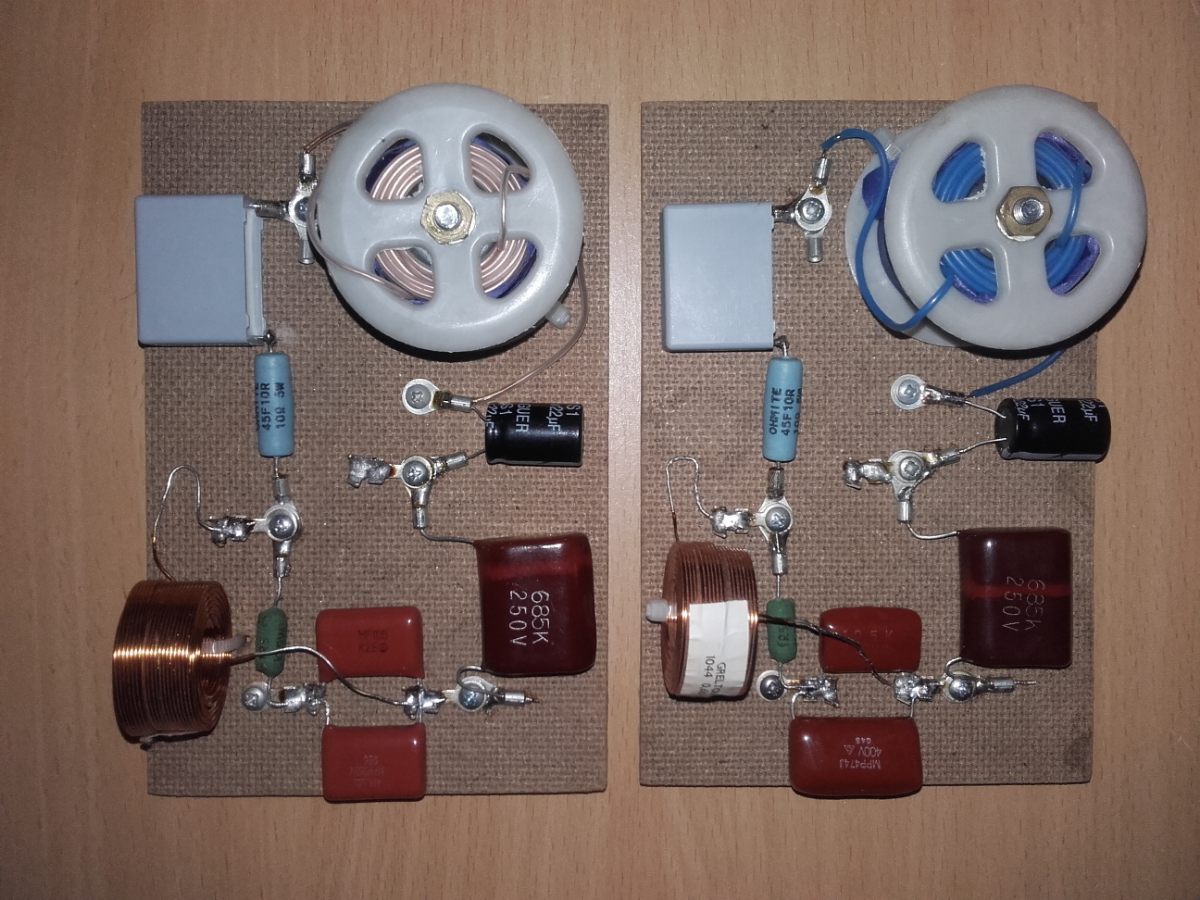

Po pomiarach w gotowej obudowie zrobiłem takie zwrotnice:

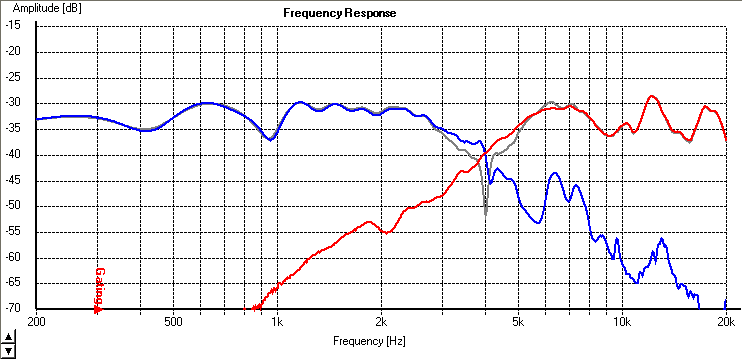

Tak wyglądają pomiary. Mikrofon 0,5 m na wprost głośnika wysokotonowego.

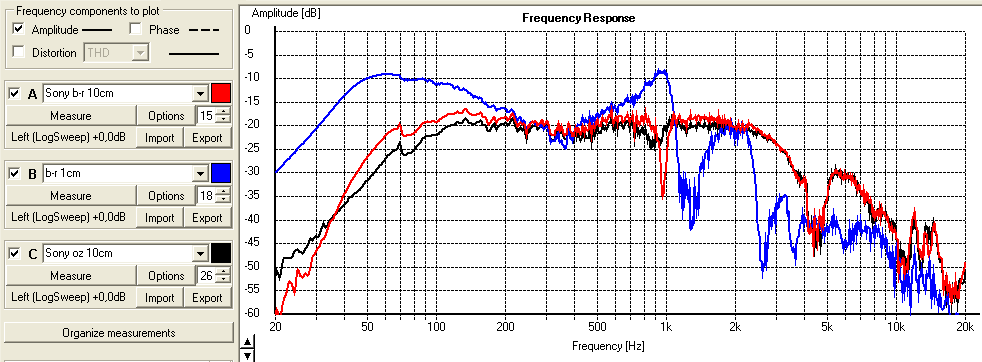

Poniżej porównanie obudowy br i oz (po zatkaniu otworów br) zrobionych z 10 cm na wprost woofera oraz portu br z 1cm.


Widać, że br trochę poprawia pasmo basu, ale powoduje wąską zapadłość przy 1 kHz.

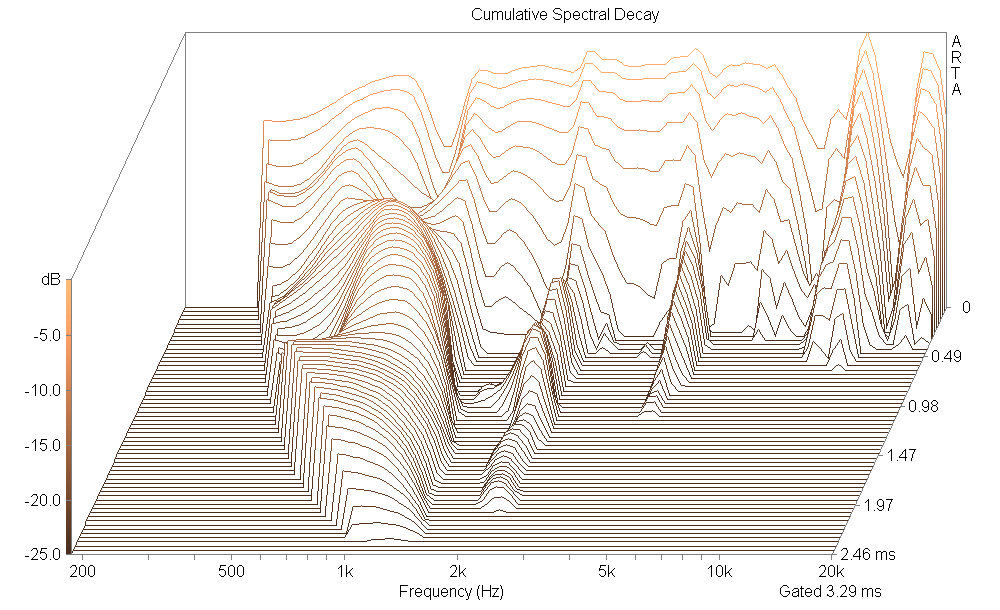

Pomiar csd z 0,5 m.

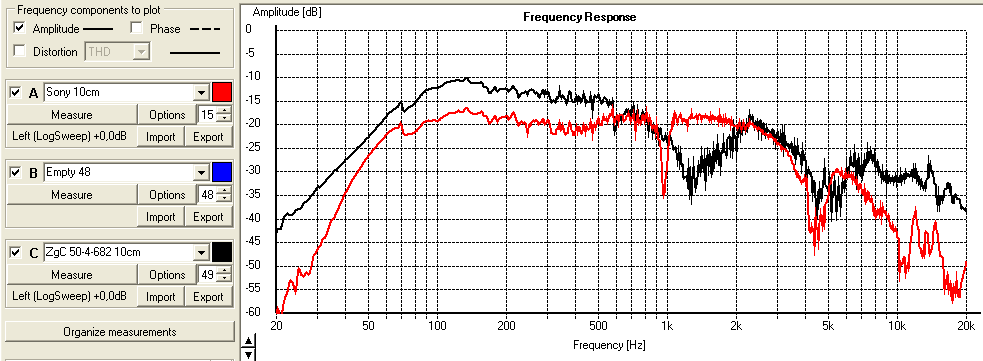

Poniżej porównanie mojego lowenda Sony z kolumną Eltra ZgC 50-4-682 z GDN 20/40/16 4 Ohm z odległości 10 cm na wprost wooferów.


Jak mówi stare przysłowie "duży może więcej".

W prototypowej obudowie oryginalna "zwrotnica" czyli 1,5 uF dla tweetera dała takie efekty:

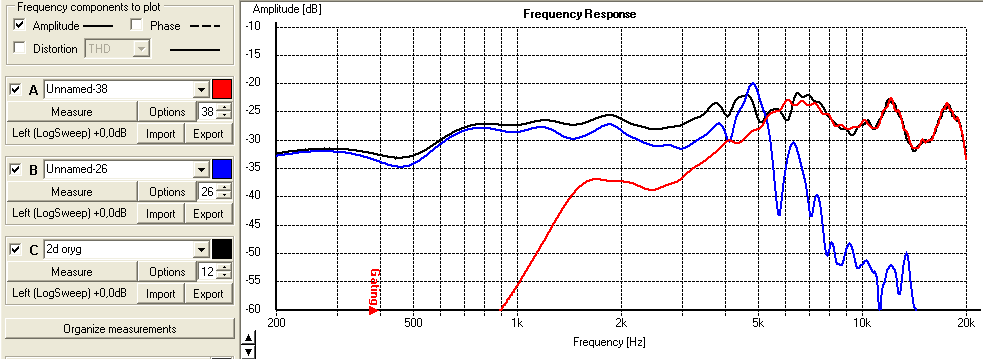

Woofer ma bardzo silny pik przy 5 kHz, co bardzo było słychać.

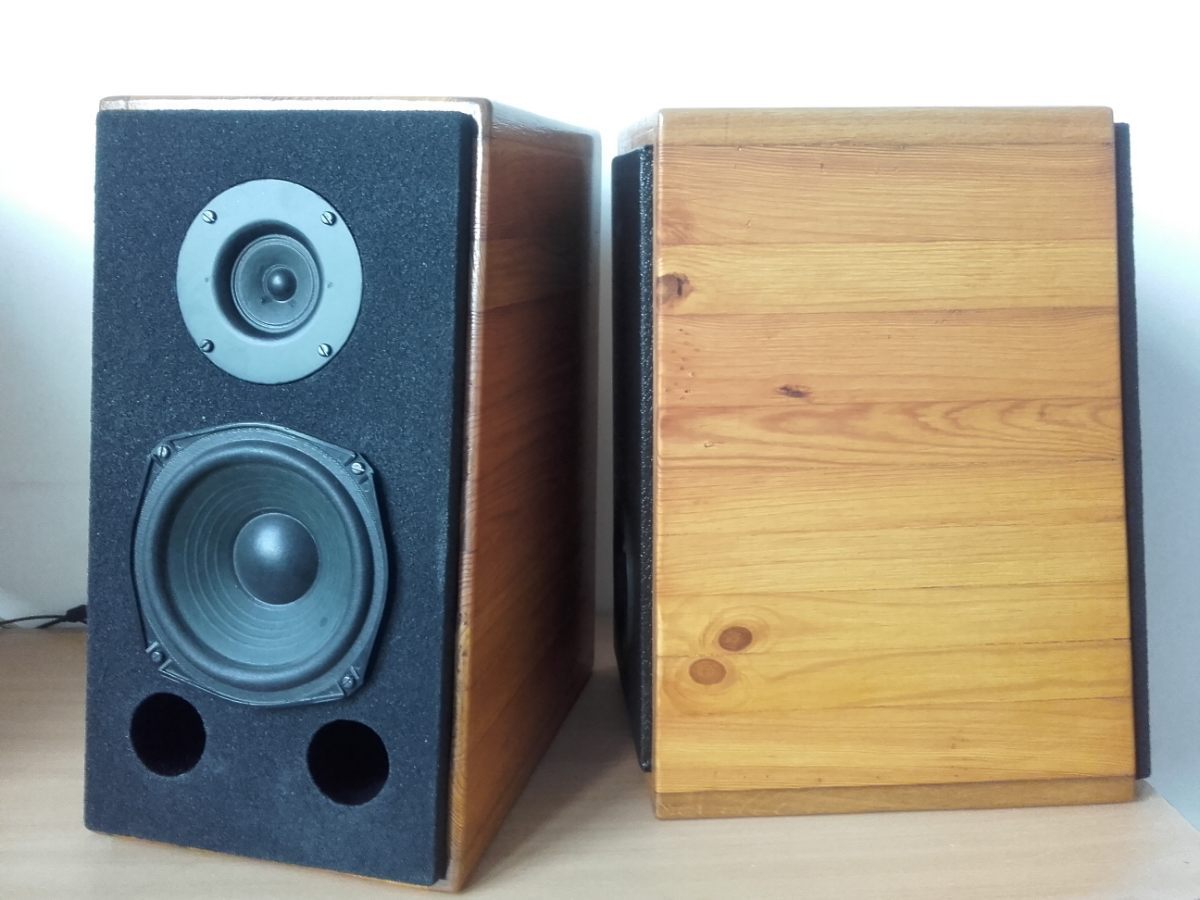

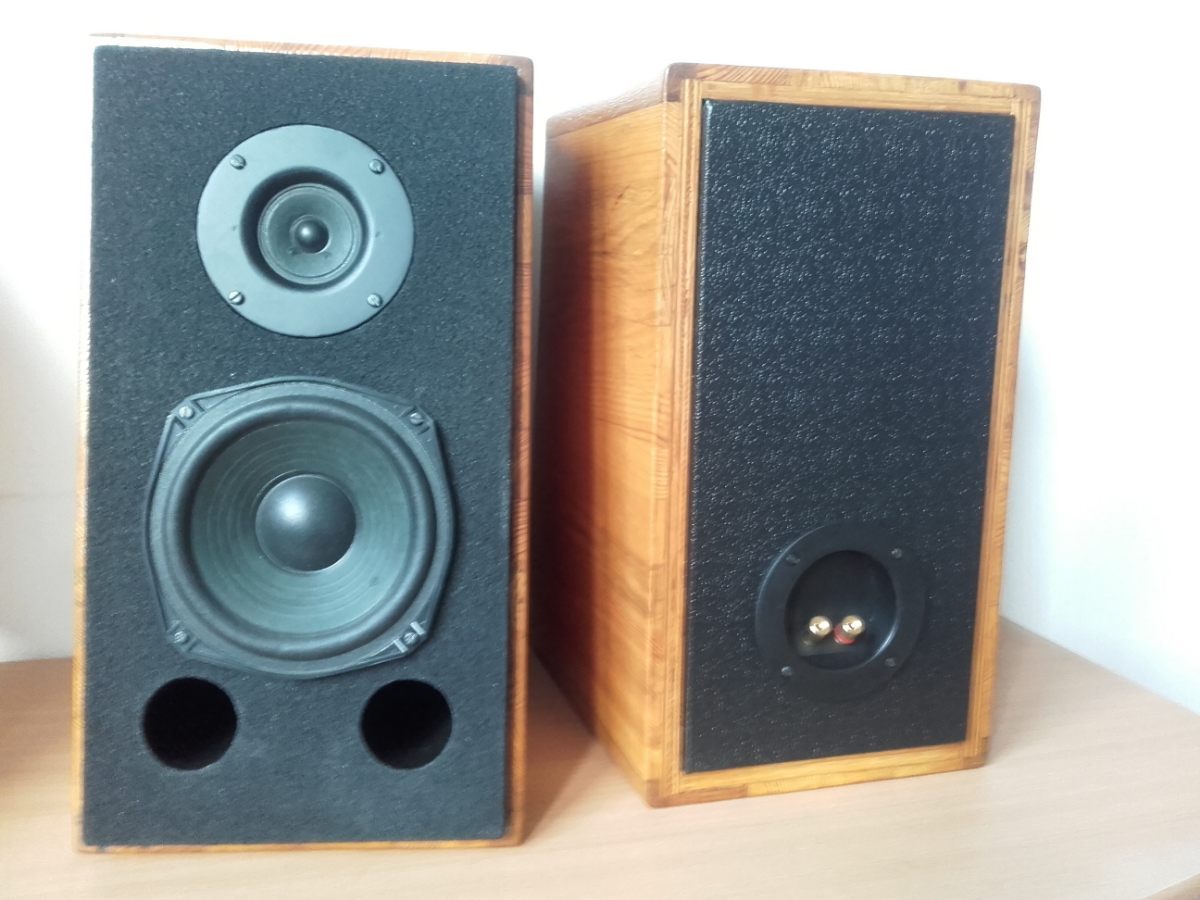

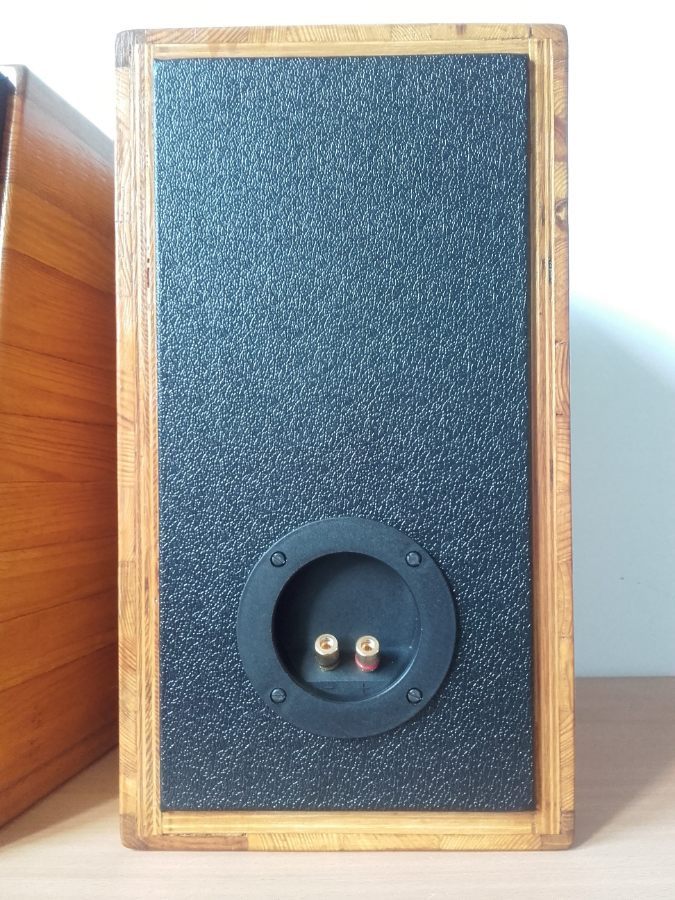

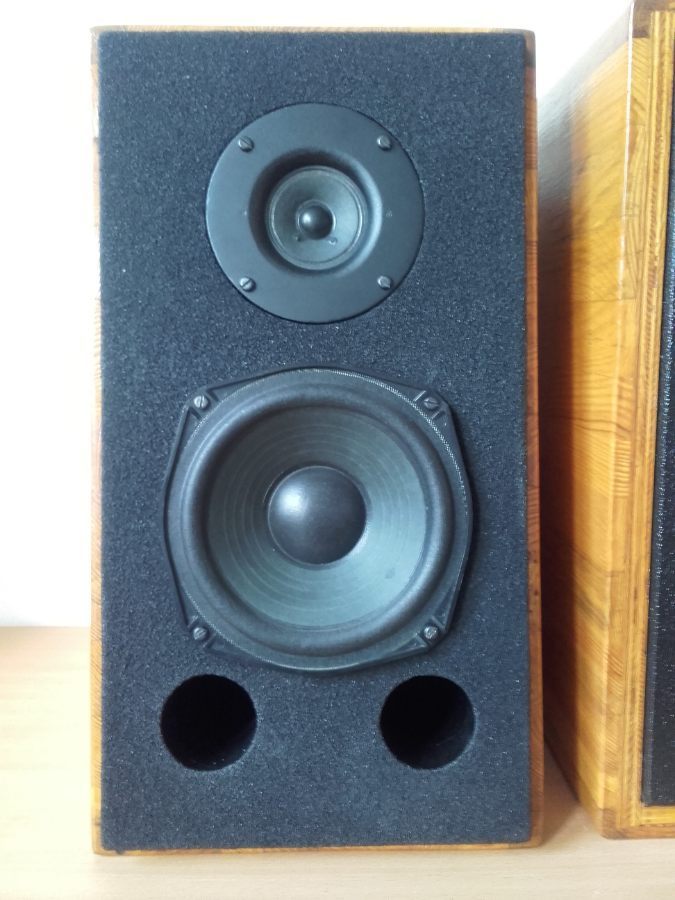

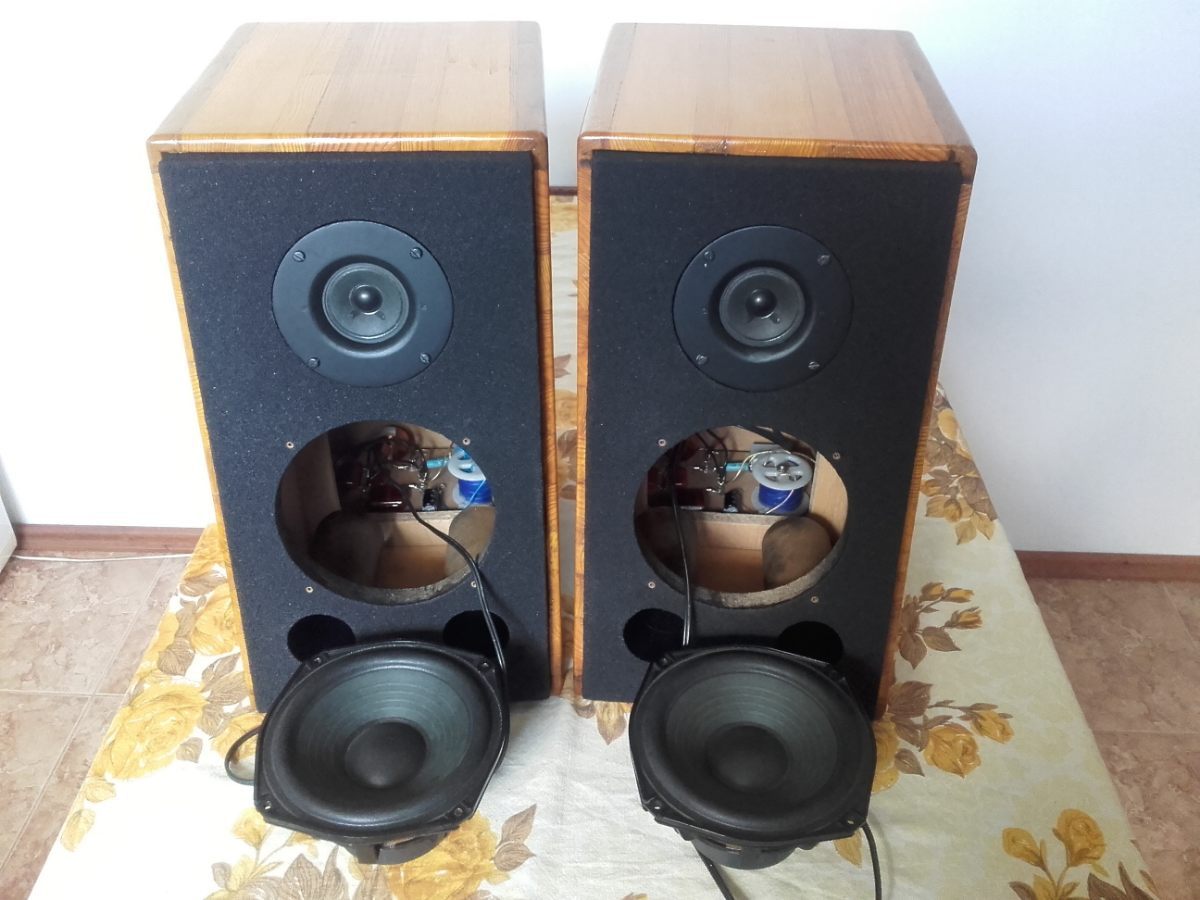

Tak wyglądają lowendy.





got3.thumb.jpg.26224d773f76ef367902a6f08e829e0d.jpggot4.thumb.jpg.28b5def0562e4df3eba17432602c75d9.jpg

Obudowy wytłumiłem pianką grubości 4 cm na ściankach bocznych i 1 cm na tylnej.

Brzmienie jest satysfakcjonujące z lekko dominującą średnicą, oczywiście znacznie lepsze niż oryginał. Większa obudowa pozwala osiągnąć lepszy bas, choć jak widać na pomiarach nie schodzi nisko.

Budując te lowendy oczywiście starałem się to robić po najniższych kosztach wykorzystując posiadane zasoby, by ograniczyć do minimum koszty:

głośniki 0 zł (zalegały w szafie)

materiał na obudowy 0 zł (zagracał piwnicę)

poroflex 0 zł (zalegał w szafie)

butaprem 4 zł/ tubka

terminale 32 zł (tych nie polecam, chinszczyzna)

kable 0 zł (z demontażu zalegały w szufladzie)

pianka dawno kupiona okazyjnie (zgracała piwnicę)

lakierobejca Dulux 0,25 l dawno kupiona

lakier HartzLack 0,75 l przy okazji, bo kupiony do odnawianych futryn

spray czarny mat 16 zł

części do zwrotnicy:

cewki 0,68 mH dawno kupione w Greltonie

kondensatory 1,5 uF Vishay mkp L1852 po 4,80 zł/szt. (chyba dobre co?)

kondensatory 6,8 uF dawno kupione

kondensatory 22uF dawno kupione (to zwykłe elektrolity spolaryzowane na 400V, pracowały przez kilkanaście lat w innych kolumnach)

reszta części z demontażu, cewki 0,53 mH sam nawinąłem na rdzeniu ferrytowym drutem 0,6 mm w izolacji z tworzywa pochodzącym z kabla telefonicznego samonośnego.

Na Allegro jest sporo różnych głośników Sony, JVC czy innych marek. Często ludzie kupują te głośniki, ale rzadko ktoś pokazuje co z nimi zrobił. A często są to dość dobre głośniki, które warto wykorzystać do zbudowania tanich lowendów. Bo lowend musi być tani.





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
https://www.audiostereo.pl/topic/165107-lowend-na-g%C5%82o%C5%9Bnikach-sony/
Udostępnij na innych stronach

Też lubię takie konstrukcje lowend, osobiście użyłbym innego głośnika wysokotonowego. Po kilku tygodniach porównałbym pomiary T/S bo głośnik w czasie może się "rozegrać" skoro wcześniej długo leżał.



GŁOŚNIKOWY OPORNIK

@Patefil

Brak mi tylko impedancji - czy to strojenie tak dużymi powierzchniami tuneli

trafiło pomiędzy jej dwa równe wierzchołki, czy nie.

Do 15 cm woofera wydają się trochę za duże. Zresztą na oko to ciężko ocenić ...

20 cm2 to chyba max, a zdarza się, że wystarcza i 12 cm2.

Nie ma nic gorszego, niż człowiek wykształcony ponad własną inteligencję.   Jerzy Dobrowolski

Pusta obudowa ma ok. 15 litrów. Do symulacji przyjąłem 14 litrów po odjęciu głośników, zwrotnic, itp.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Obudowa jest strojona poniżej fs głośnika, więc wierzchołki nie będą równe. Przyjąłem takie strojenie, ponieważ daje najmniejsze podbicie basu. Użyłem rurki tekturowe sklejone jedna w drugiej, mniejsza o średnicy wew. 4,5 cm. Dwie takie sklejone rury 13 cm długie mają powierzchnie 32 cm2.

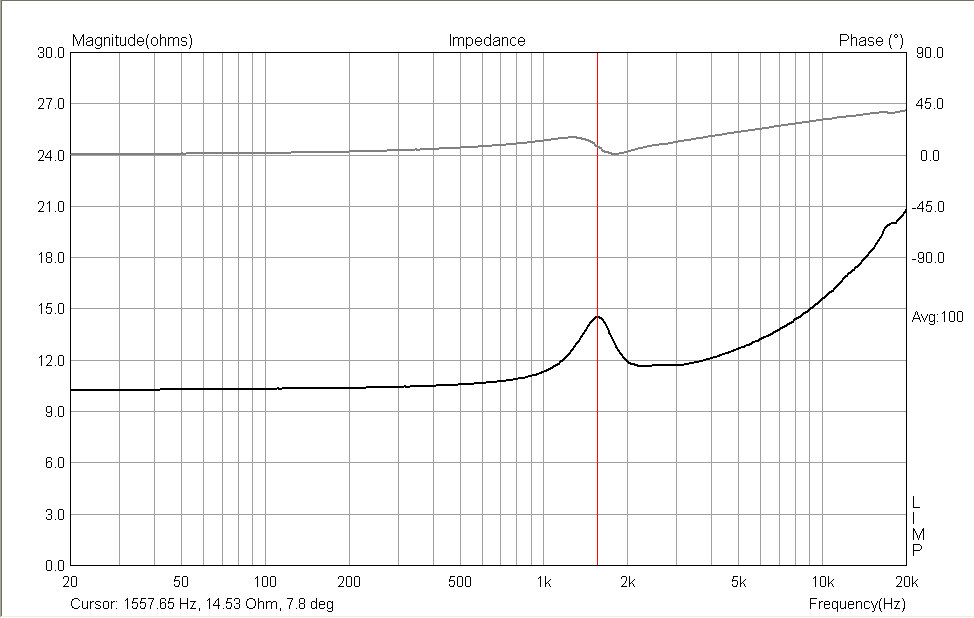

Pomiar impedancji:


Kolumny mają impedancję znamionową 6 Ohm.

Jak się robi takie coś nik.png.4c03e83eb8db66365065e02ad3f020d0.png?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pewnie lepszy efekt dała by jedna z L = 4 cm 😉

To już jest 15 cm2 i strojone lekko powyżej Fs - ale nie wiem, jak by

było z podbiciem, bo trzeba by komplet parametrów woofera.

Spróbuj to zasymulować - ciekawe, co wyjdzie; może nie będzie źle ...

Nie ma nic gorszego, niż człowiek wykształcony ponad własną inteligencję.   Jerzy Dobrowolski

1 hour ago, Patefil said:

Jak się robi takie coś

Dajesz "@" i zaczynasz pisać nazwę użytkownika ale przed "@" nie może być żadnego znaku

@audioburak Jeśli lekko powyżej fs przyjąć 85 Hz, to symulacje wychodzą tak:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja wybrałem zielone i takie zrobiłem. Owszem można jedną rurkę, ale wolałem dwie, żeby nie było jakiś turbulencji.

@Daniel_68412 Dzięki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

@Patefil

Chodziło mi o te 15 cm2 portu i długość 4 cm strojone oczywiście na 65 - 70 Hz

czyli lekko powyżej Fs ( nowego czyli 65 Hz ) - i tak właśnie to wygląda ?

Jeśli tak jak na wykresie, to sądziłem że - 3 dB będą nieco niżej, niż 55 Hz

i - 6dB na poziomie 50 Hz, ale to i tak nieźle ...

Nie ma nic gorszego, niż człowiek wykształcony ponad własną inteligencję.   Jerzy Dobrowolski

13 minut temu, audioburak napisał:

Chodziło mi o te 15 cm2 portu i długość 4 cm strojone oczywiście na 65 - 70 Hz

czyli lekko powyżej Fs ( nowego czyli 65 Hz ) - i tak właśnie to wygląda ?

Jeśli tak jak na wykresie, to sądziłem że - 3 dB będą nieco niżej, niż 55 Hz

i - 6dB na poziomie 50 Hz, ale to i tak nieźle

Zarówno oryginalny jak i modyfikowany głośnik ma fs=83 lub 82 Hz. Natomiast 65 Hz to fb czyli częstotliwość strojenia obudowy br. Te głośniki teoretycznie nie nadają się do br, szczególnie oryginał, więc lepiej stroić obudowę niżej niż fs głośnika, żeby nie było podbicia.

OK. To podwójne wykresy mnie zmyliły; sądziłem, że nastąpiła pewna

zmiana Fs po ingerencji w membranę i magnes, a to tylko 1 Hz 😉

Nie ma nic gorszego, niż człowiek wykształcony ponad własną inteligencję.   Jerzy Dobrowolski

  • 3 miesiące później...

Po dłuższym słuchaniu tych kolumn stwierdziłem, że trochę za mocno wyeskponowane są średnie tony, więc postanowiłem jeszcze trochę pomodyfikować głośnik niskotonowy. Po modach ma takie parametry:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

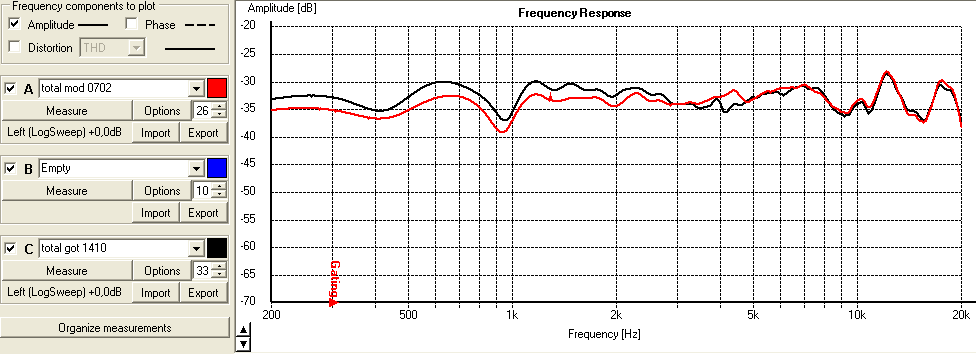

Modyfikacje utemperowały kolumny. Poniżej porównanie:

czerwony obecny pomiar

czarny poprzedni pomiar

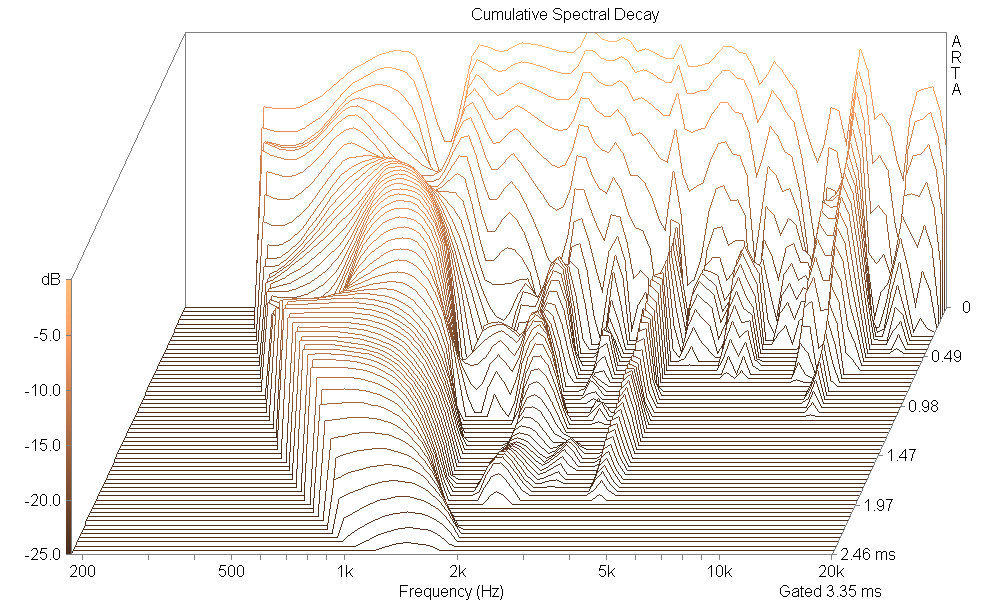

Poprawił, wyczyścił się też wykres csd:
